Центробежно-вихревой насос

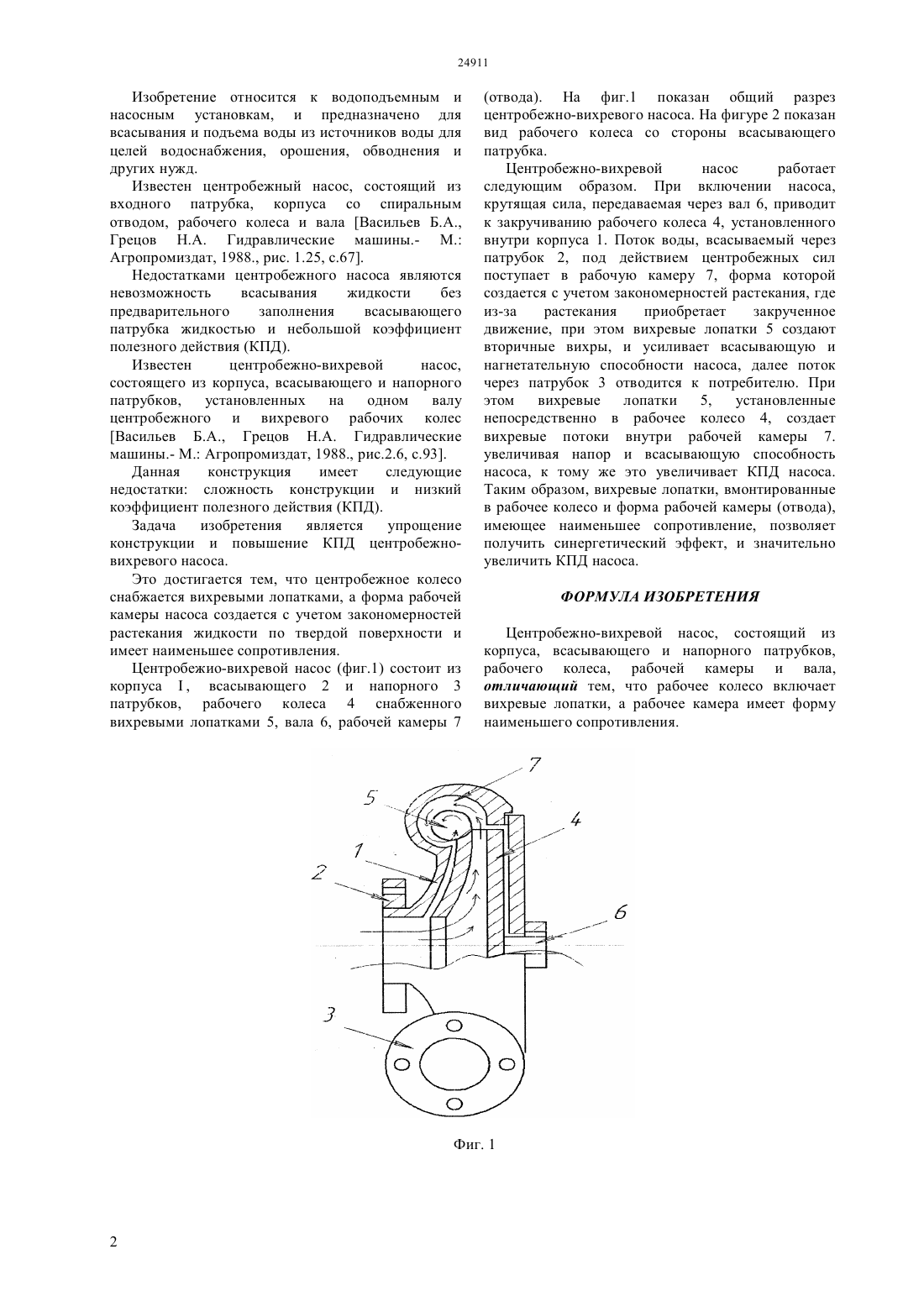

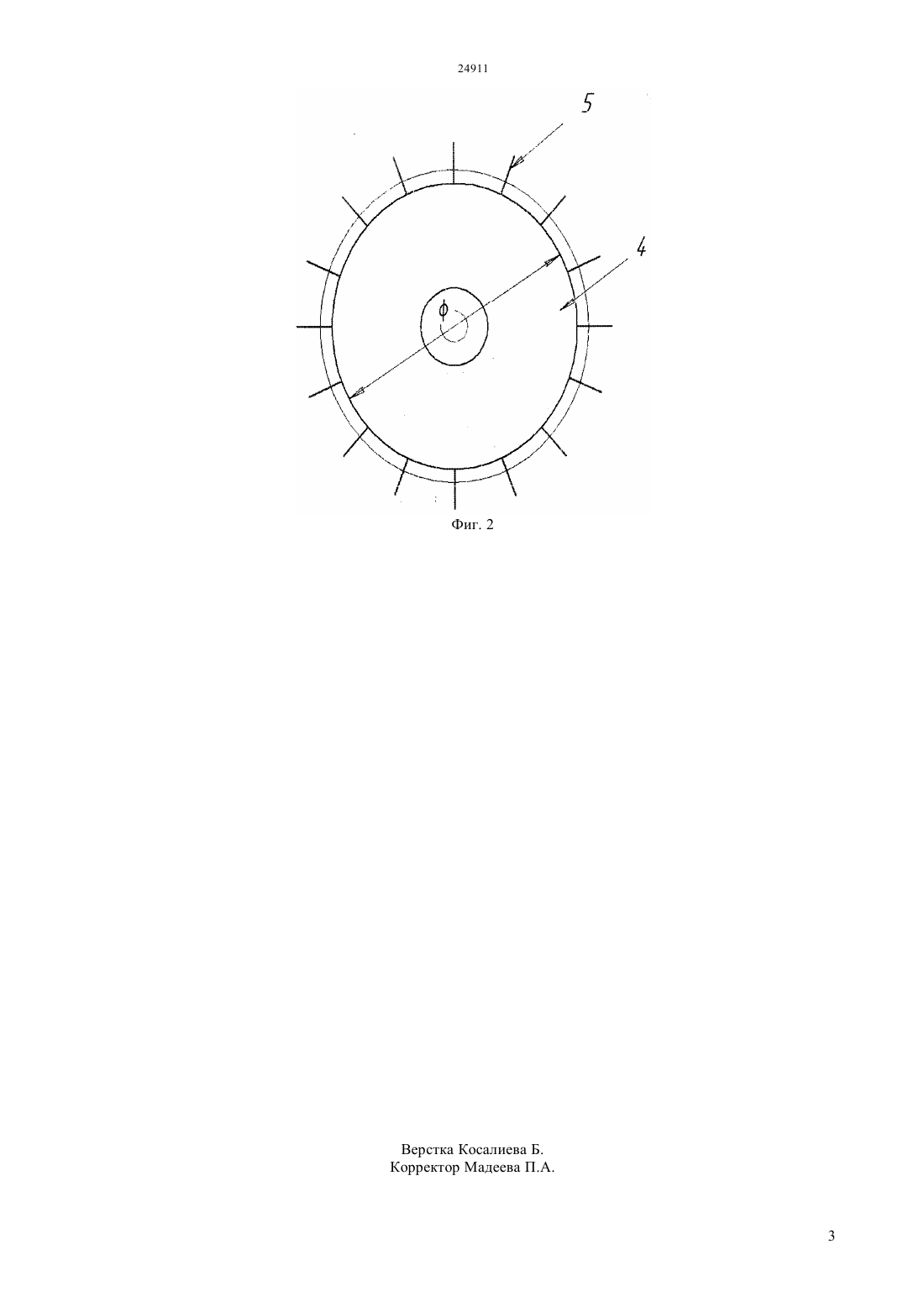

(51) 04 7/00 (2010.01) 04 7/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ всасывания и подъема воды из источников воды для целей водоснабжения, орошения, обводнения и других нужд. Центробежно-вихревой насос, состоящий из корпуса, всасывающего и напорного патрубков,рабочего колеса, рабочей камеры (отвода), вала, с целью повышению КПД и упрощения конструкции,рабочее колесо снабжен вихревыми лопатками, а отвод имеет форму наименьшего сопротивления. Изобретение относится к водоподъемным и насосным установкам, и предназначено для всасывания и подъема воды из источников воды для целей водоснабжения, орошения, обводнения и других нужд. Известен центробежный насос, состоящий из входного патрубка, корпуса со спиральным отводом, рабочего колеса и вала Васильев Б.А.,Грецов Н.А. Гидравлические машины.- М. Агропромиздат, 1988., рис. 1.25, с.67. Недостатками центробежного насоса являются невозможность всасывания жидкости без предварительного заполнения всасывающего патрубка жидкостью и небольшой коэффициент полезного действия (КПД). Известен центробежно-вихревой насос,состоящего из корпуса, всасывающего и напорного патрубков,установленных на одном валу центробежного и вихревого рабочих колес Васильев Б.А., Грецов Н.А. Гидравлические машины.- М. Агропромиздат, 1988., рис.2.6, с.93. Данная конструкция имеет следующие недостатки сложность конструкции и низкий коэффициент полезного действия (КПД). Задача изобретения является упрощение конструкции и повышение КПД центробежновихревого насоса. Это достигается тем, что центробежное колесо снабжается вихревыми лопатками, а форма рабочей камеры насоса создается с учетом закономерностей растекания жидкости по твердой поверхности и имеет наименьшее сопротивления. Центробежио-вихревой насос (фиг.1) состоит из корпуса, всасывающего 2 и напорного 3 патрубков, рабочего колеса 4 снабженного вихревыми лопатками 5, вала 6, рабочей камеры 7(отвода). На фиг.1 показан общий разрез центробежно-вихревого насоса. На фигуре 2 показан вид рабочего колеса со стороны всасывающего патрубка. Центробежно-вихревой насос работает следующим образом. При включении насоса,крутящая сила, передаваемая через вал 6, приводит к закручиванию рабочего колеса 4, установленного внутри корпуса 1. Поток воды, всасываемый через патрубок 2, под действием центробежных сил поступает в рабочую камеру 7, форма которой создается с учетом закономерностей растекания, где из-за растекания приобретает закрученное движение, при этом вихревые лопатки 5 создают вторичные вихры, и усиливает всасывающую и нагнетательную способности насоса, далее поток через патрубок 3 отводится к потребителю. При этом вихревые лопатки 5,установленные непосредственно в рабочее колесо 4, создает вихревые потоки внутри рабочей камеры 7. увеличивая напор и всасывающую способность насоса, к тому же это увеличивает КПД насоса. Таким образом, вихревые лопатки, вмонтированные в рабочее колесо и форма рабочей камеры (отвода),имеющее наименьшее сопротивление, позволяет получить синергетический эффект, и значительно увеличить КПД насоса. ФОРМУЛА ИЗОБРЕТЕНИЯ Центробежно-вихревой насос, состоящий из корпуса, всасывающего и напорного патрубков,рабочего колеса, рабочей камеры и вала,отличающий тем, что рабочее колесо включает вихревые лопатки, а рабочее камера имеет форму наименьшего сопротивления.
