Грунтовый насос

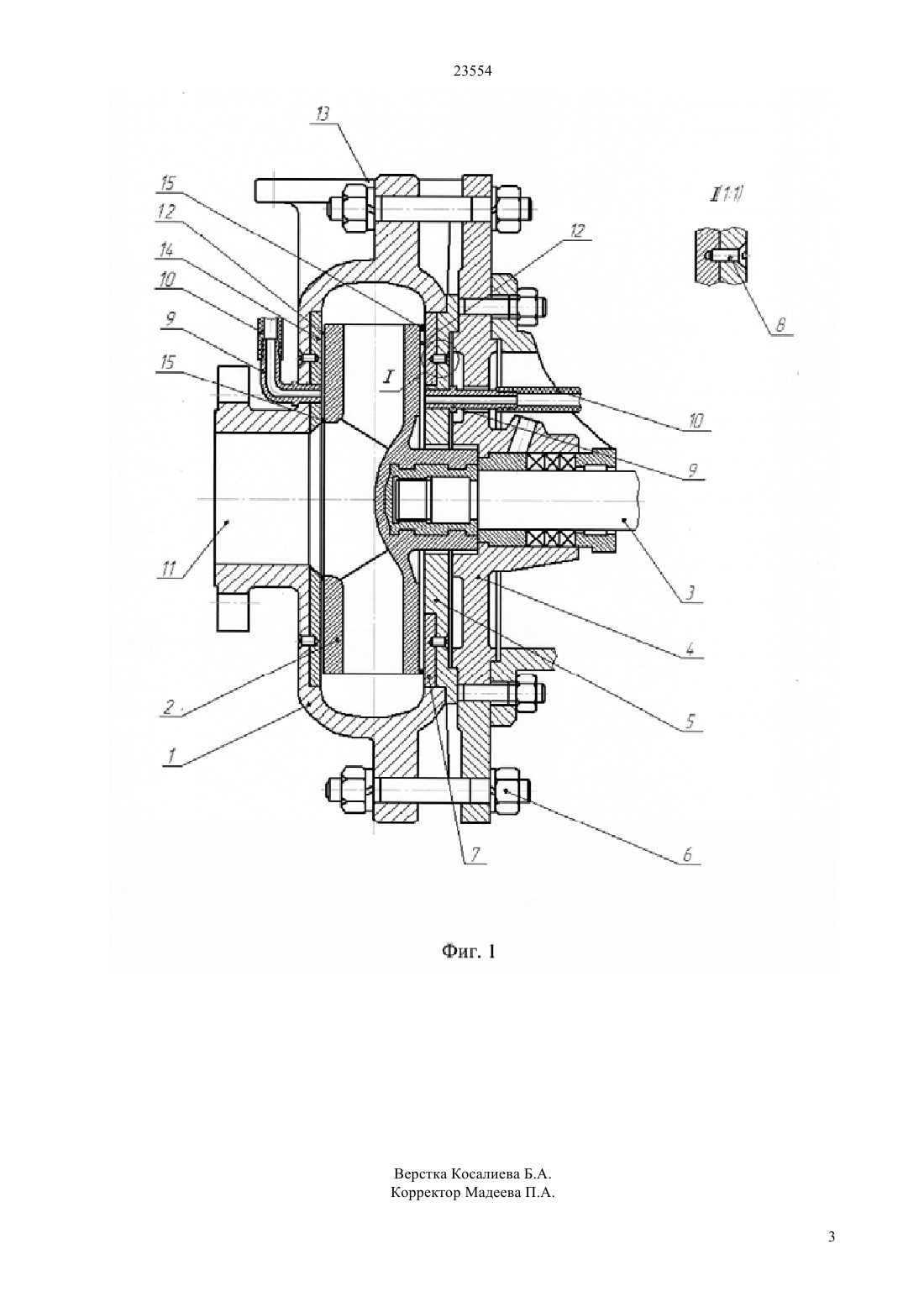

(51) 04 7/04 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ гидроабразивного износа и может быть использовано в центробежных лопастных насосах,предназначенных для перекачивания абразивных гидросмесей. Повышение ресурса работы рабочих деталей достигается применением сменного диска,соединенного с бронедиском при помощи винтов,рабочая поверхность диска армирована износостойким метериалом. Корпус также снабжен сменным бронедиском с износостойким покрытием на рабочей поверхности. В зазоры между бронедиском и рабочим колесом, между корпусом насоса и рабочим колесом установлены уплотнительные манжеты и для промывки под давлением подается чистая вода.(72) Поветкин Виталий Васильевич Лем Вероника Павловна(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к насосостроению,касается конструкции дополнительных элементов,защищающих рабочие детали насоса от 23554 Изобретение относится к насосостроению,касается конструкции дополнительных элементов,защищающих рабочие детали насоса от гидроабразивного износа и может быть использовано в центробежных лопастных насосах,предназначенных для перекачивания абразивных гидросмесей. Известен грунтовый насос, содержащий корпус,расположенное в нем рабочее колесо с цилиндрической входной горловиной, систему промывки зазоров чистой водой, установочное кольцо, прижимное кольцо, причем бронедиск снабжен подшипниками скольжения и качения РФ,патент 2171916, 04 7/04, 10.08.2001 г. Недостатком известного насоса является сложность конструкции и то, что при работе в подшипники попадает промывочная вода, что уменьшает их срок службы. Известен грунтовый насос, содержащий корпус насоса, состоящий из отвода, бронедисков,выполненных в виде металлических дисков с приливами для крепления к корпусу и снабженных многослойной оболочкой из резинотканевой ленты,навитой на металлические диски в радиальном направлении, и нанесенным с рабочей стороны защитным покрытием РФ, патент 2133881, 04 29/42, 04 7/04, 27.07.1999 г Недостатком известного насоса является сложность изготовления конструкции, а также низкая стойкость и надежность закладных элементов. Технической задачей изобретения является повышение ресурса работы бронедиска, рабочего колеса, корпуса насоса и упрощение конструкции насоса. Указанная техническая задача решается за счет того, что в грунтовом насосе, содержащем корпус,расположенные в нем рабочее колесо и бронедиск и система промывки зазоров чистой водой, которая поступает непосредственно в зазор между бронедиском и рабочим колесом, бронедиск надиаметра снабжен сменным диском, рабочая поверхность которого армирована износостойким материалом, что позволяет не заменяя бронедиск,восстановить его от гидроабразивного износа. Сменный диск соединяется с бронедиском при помощи винтов. В верхней части между диском и рабочим колесом расположена уплотнительная манжета. Таким образом применение сменных дисков позволит быстро восстанавливать изношенные детали, а использование уплотнительных манжет и систем промывки зазоров чистой водой позволяет значительно повысить ресурс работы рабочих деталей насоса. Сущность изобретения поясняется чертежом. На фиг. 1 изображено устройство грунтового насоса. Устройство состоит из 1 - корпус насоса, 2 рабочее колесо, 3 - вал, 4 - стакан опорный, 52- крепление сменного диска, 9 - подводящий штуцер, 10 - гибкий шланг, 11 - всасывающая полость, 12 - щелевая полость, 13 - выходной патрубок улиты, 14 - сменный бронедиск, 15 манжета. Устройство работает следующим образом. При вращении в корпусе 1 рабочего колеса 2 грунтового насоса в рабочих полостях 12,отводящих гидросмесь, создается давление, при котором происходит интенсивный износ деталей насоса, а именно происходит изнашивание внутренних поверхностей корпуса насоса и поверхности бронедиска 5, контактирующих с гидросмесью, т.к. в щелевую полость 12 попадают твердые частицы гидросмеси и истирают поверхности бронедиска, корпуса насоса и рабочего колеса. Для предотвращения износа колеса 2 и бронедиска 5, последний выполнен составным с износостойким сменным диском 7 в зазор 12 через штуцер 9 и шланг 10 подается чистая вода, под давлением 0,1-0,2 МПа, превышающим давление в напорном патрубке насоса в верхней части рабочего колеса установлена уплотнительная манжета 15. На внутренней поверхности корпуса 1 выполнен аналогичный сменный бронедиск 14, соединяемый с корпусом при помощи винтов. В зазор между сменным бронедиском 14 и рабочим колесом также подается вода. В нижней части сменного бронедиска установлена манжета. Из практики эксплуатации насосов 5 Гр-8, 8 Гр-8 известно, что интенсивный износ бронедисков происходит наего диаметра верхней кольцевой части бронедиска. Остальная часть бронедиска не подвержена износу и может быть использована повторно после капитального ремонта, т.е. смены кольцевого диска. ФОРМУЛА ИЗОБРЕТЕНИЯ Грунтовый насос,содержащий корпус,распложенные в нем рабочее колесо с цилиндрической входной горловиной, бронедиск, систему промывки зазоров чистой водой, отличающийся тем, что бронедиск выполнен составным,снабженным сменным диском, рабочая поверхность которого армирована износостойким материалом, а на внутренней поверхности корпуса насоса выполнен аналогичный сменный бронедиск с износостойким покрытием на рабочей поверхности,в зазоры между бронедиском и рабочим колесом,корпусом и рабочим колесом для их промывки от абразивных частиц подается чистая вода под давлением, превышающим давление в напорном патрубке насоса, в этих зазорах установлены уплотнительные манжеты.
