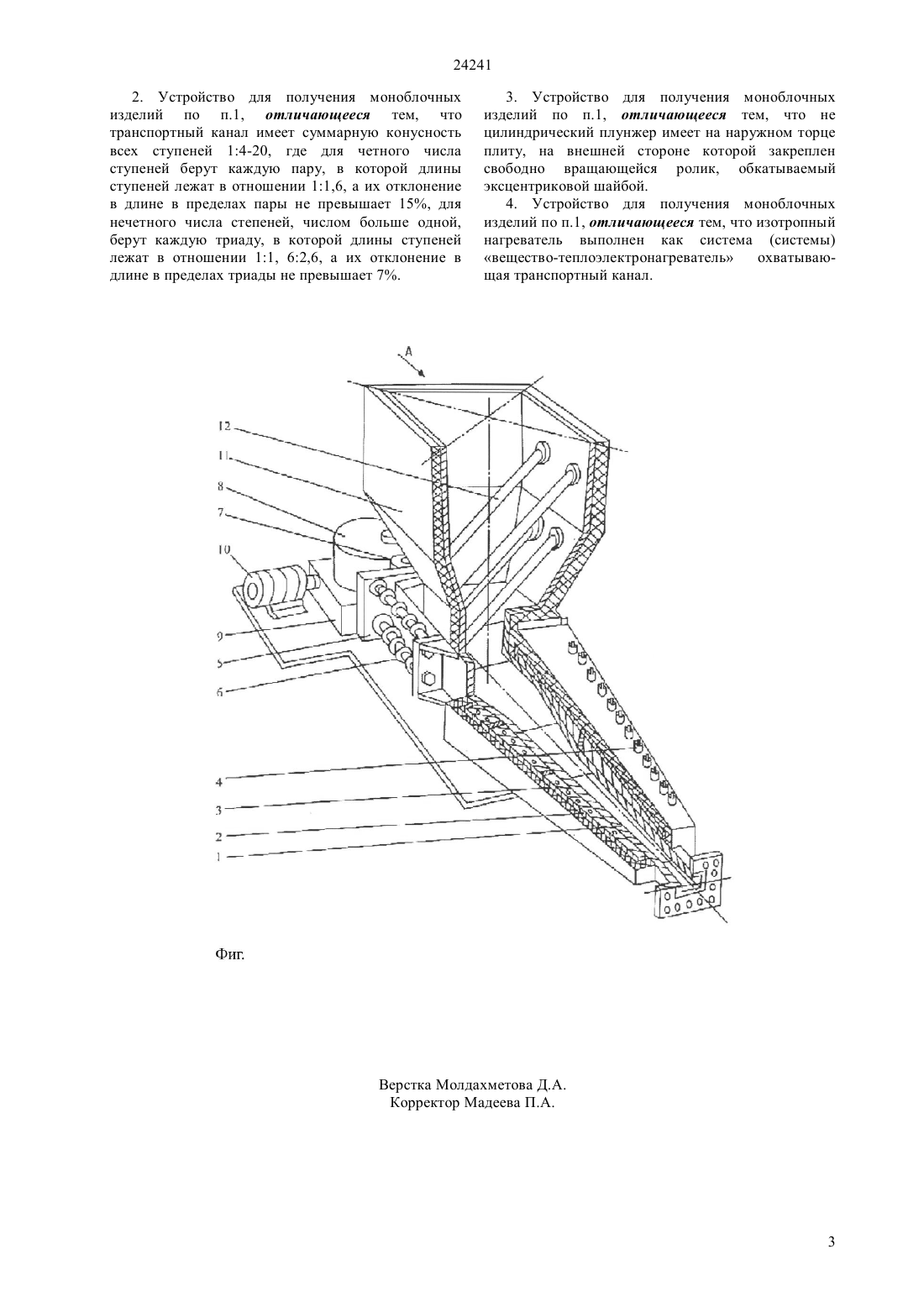

Устройство для получения моноблочных изделий из термопластической пластмассы

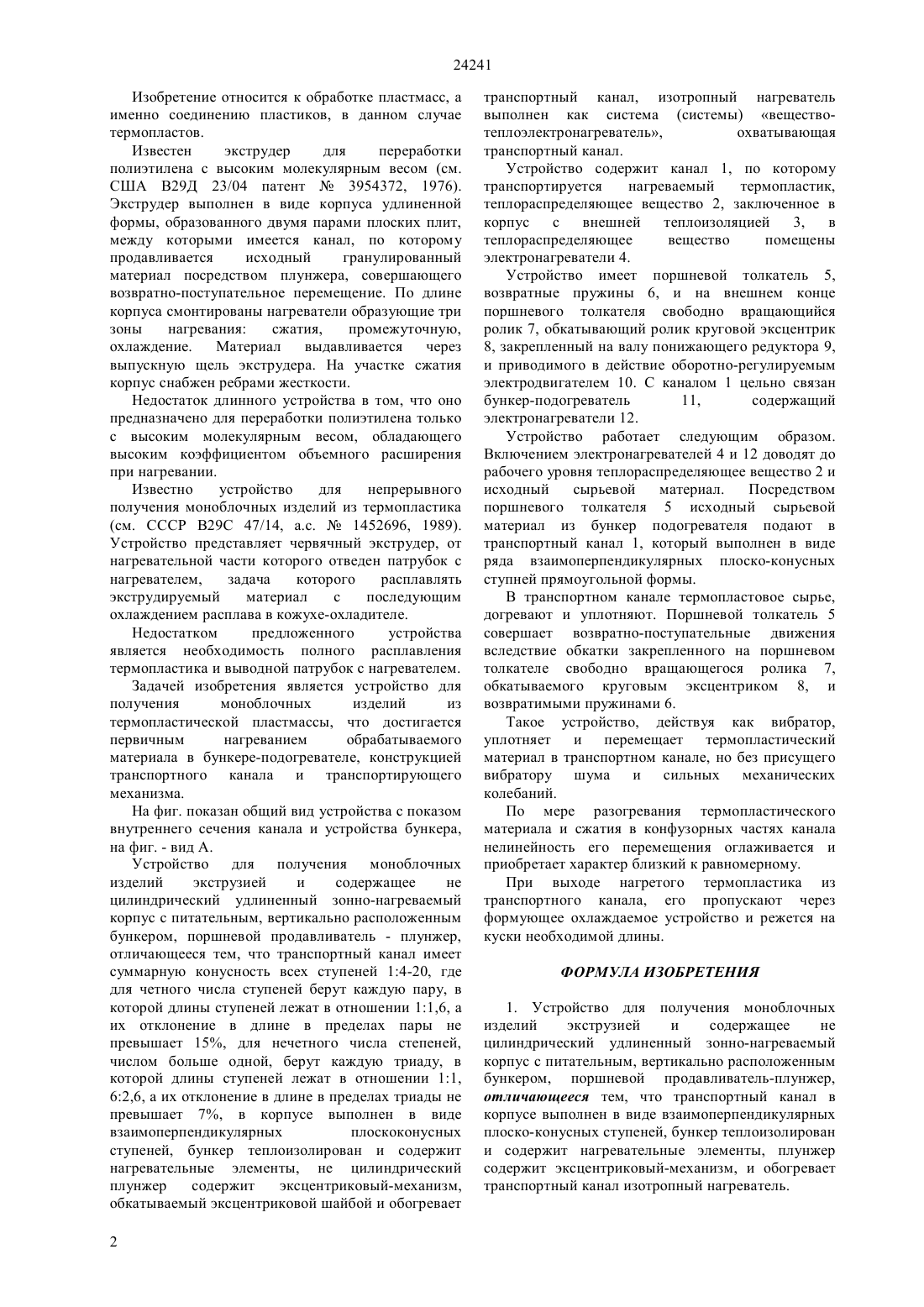

(51) 29 47/38 (2010.01) 29 39/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретения относится к устройствам для получения моноблочных изделий из термопластической пластмассы промышленно бытовых отходов, что достигается первичным подогревом обрабатываемого материала в бункереподогревателе. Устройство действуя как вибратор уплотняет и перемещает термопластический материал в транспортном канале, но без прессующего устройства, вибрации и шумов, а также механических колебаний. При выходе нагретый термопластик из транспортного канала пропускается через формующее охлаждаемое устройство и режется на куски необходимой длины, образуя блоки или плиты для строительства и мебельных фабрик.(72) Ермеков Толеухан Ермекович Идрисов Рыскали Накипович Керей Бекберген Дуйсенбайулы Арпабеков Муратбек Ильясович Идрисов Бауржан Рыскалиевич Ермеков Алмаз Толеуханович(73) Республиканское государственное казенное предприятие Евразийский национальный университет им. Л.Н. Гумилева Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ МОНОБЛОЧНЫХ ИЗДЕЛИЙ ИЗ ТЕРМОПЛАСТИЧЕСКОЙ ПЛАСТМАССЫ 24241 Изобретение относится к обработке пластмасс, а именно соединению пластиков, в данном случае термопластов. Известен экструдер для переработки полиэтилена с высоким молекулярным весом (см. США В 29 Д 23/04 патент 3954372, 1976). Экструдер выполнен в виде корпуса удлиненной формы, образованного двумя парами плоских плит,между которыми имеется канал, по которому продавливается исходный гранулированный материал посредством плунжера, совершающего возвратно-поступательное перемещение. По длине корпуса смонтированы нагреватели образующие три зоны нагревания сжатия,промежуточную,охлаждение. Материал выдавливается через выпускную щель экструдера. На участке сжатия корпус снабжен ребрами жесткости. Недостаток длинного устройства в том, что оно предназначено для переработки полиэтилена только с высоким молекулярным весом, обладающего высоким коэффициентом объемного расширения при нагревании. Известно устройство для непрерывного получения моноблочных изделий из термопластика(см. СССР В 29 С 47/14, а.с.1452696, 1989). Устройство представляет червячный экструдер, от нагревательной части которого отведен патрубок с нагревателем,задача которого расплавлять экструдируемый материал с последующим охлаждением расплава в кожухе-охладителе. Недостатком предложенного устройства является необходимость полного расплавления термопластика и выводной патрубок с нагревателем. Задачей изобретения является устройство для получения моноблочных изделий из термопластической пластмассы, что достигается первичным нагреванием обрабатываемого материала в бункере-подогревателе, конструкцией транспортного канала и транспортирующего механизма. На фиг. показан общий вид устройства с показом внутреннего сечения канала и устройства бункера,на фиг. - вид А. Устройство для получения моноблочных изделий экструзией и содержащее не цилиндрический удлиненный зонно-нагреваемый корпус с питательным, вертикально расположенным бункером, поршневой продавливатель - плунжер,отличающееся тем, что транспортный канал имеет суммарную конусность всех ступеней 14-20, где для четного числа ступеней берут каждую пару, в которой длины ступеней лежат в отношении 11,6, а их отклонение в длине в пределах пары не превышает 15, для нечетного числа степеней,числом больше одной, берут каждую триаду, в которой длины ступеней лежат в отношении 11,62,6, а их отклонение в длине в пределах триады не превышает 7, в корпусе выполнен в виде взаимоперпендикулярных плоскоконусных ступеней, бункер теплоизолирован и содержит нагревательные элементы, не цилиндрический плунжер содержит эксцентриковый-механизм,обкатываемый эксцентриковой шайбой и обогревает 2 транспортный канал, изотропный нагреватель выполнен как система (системы) веществотеплоэлектронагреватель,охватывающая транспортный канал. Устройство содержит канал 1, по которому транспортируется нагреваемый термопластик,теплораспределяющее вещество 2, заключенное в корпус с внешней теплоизоляцией 3, в теплораспределяющее вещество помещены электронагреватели 4. Устройство имеет поршневой толкатель 5,возвратные пружины 6, и на внешнем конце поршневого толкателя свободно вращающийся ролик 7, обкатывающий ролик круговой эксцентрик 8, закрепленный на валу понижающего редуктора 9,и приводимого в действие оборотно-регулируемым электродвигателем 10. С каналом 1 цельно связан бункер-подогреватель 11,содержащий электронагреватели 12. Устройство работает следующим образом. Включением электронагревателей 4 и 12 доводят до рабочего уровня теплораспределяющее вещество 2 и исходный сырьевой материал. Посредством поршневого толкателя 5 исходный сырьевой материал из бункер подогревателя подают в транспортный канал 1, который выполнен в виде ряда взаимоперпендикулярных плоско-конусных ступней прямоугольной формы. В транспортном канале термопластовое сырье,догревают и уплотняют. Поршневой толкатель 5 совершает возвратно-поступательные движения вследствие обкатки закрепленного на поршневом толкателе свободно вращающегося ролика 7,обкатываемого круговым эксцентриком 8, и возвратимыми пружинами 6. Такое устройство, действуя как вибратор,уплотняет и перемещает термопластический материал в транспортном канале, но без присущего вибратору шума и сильных механических колебаний. По мере разогревания термопластического материала и сжатия в конфузорных частях канала нелинейность его перемещения оглаживается и приобретает характер близкий к равномерному. При выходе нагретого термопластика из транспортного канала, его пропускают через формующее охлаждаемое устройство и режется на куски необходимой длины. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для получения моноблочных изделий экструзией и содержащее не цилиндрический удлиненный зонно-нагреваемый корпус с питательным, вертикально расположенным бункером, поршневой продавливатель-плунжер,отличающееся тем, что транспортный канал в корпусе выполнен в виде взаимоперпендикулярных плоско-конусных ступеней, бункер теплоизолирован и содержит нагревательные элементы, плунжер содержит эксцентриковый-механизм, и обогревает транспортный канал изотропный нагреватель. 24241 2. Устройство для получения моноблочных изделий по п.1, отличающееся тем, что транспортный канал имеет суммарную конусность всех ступеней 14-20, где для четного числа ступеней берут каждую пару, в которой длины ступеней лежат в отношении 11,6, а их отклонение в длине в пределах пары не превышает 15, для нечетного числа степеней, числом больше одной,берут каждую триаду, в которой длины ступеней лежат в отношении 11, 62,6, а их отклонение в длине в пределах триады не превышает 7. 3. Устройство для получения моноблочных изделий по п.1, отличающееся тем, что не цилиндрический плунжер имеет на наружном торце плиту, на внешней стороне которой закреплен свободно вращающейся ролик, обкатываемый эксцентриковой шайбой. 4. Устройство для получения моноблочных изделий по п.1, отличающееся тем, что изотропный нагреватель выполнен как система (системы) вещество-теплоэлектронагреватель охватывающая транспортный канал.
