Устройство для определения эргономического показателя качества конструкции поясных швейных изделий на фигуре человека

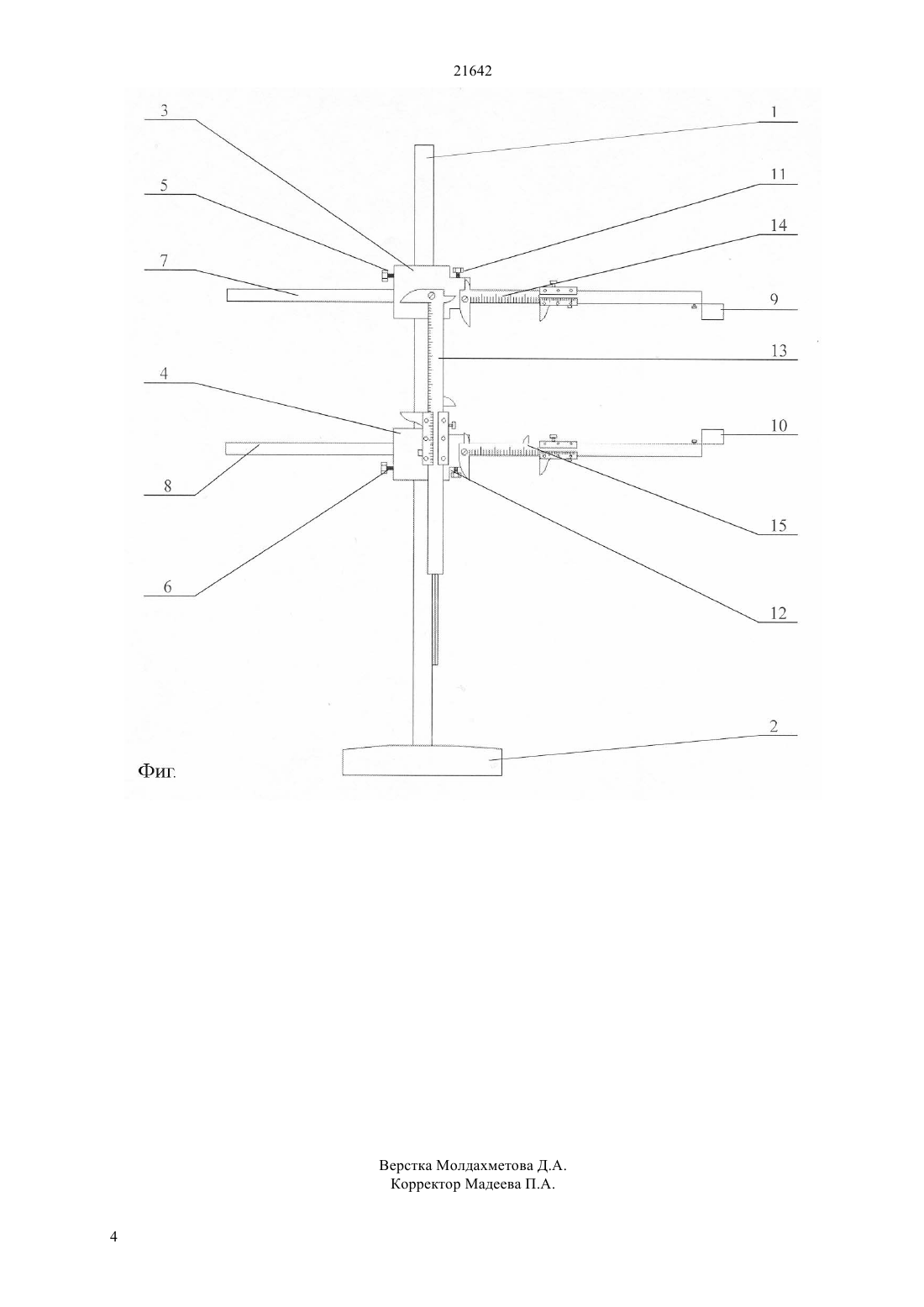

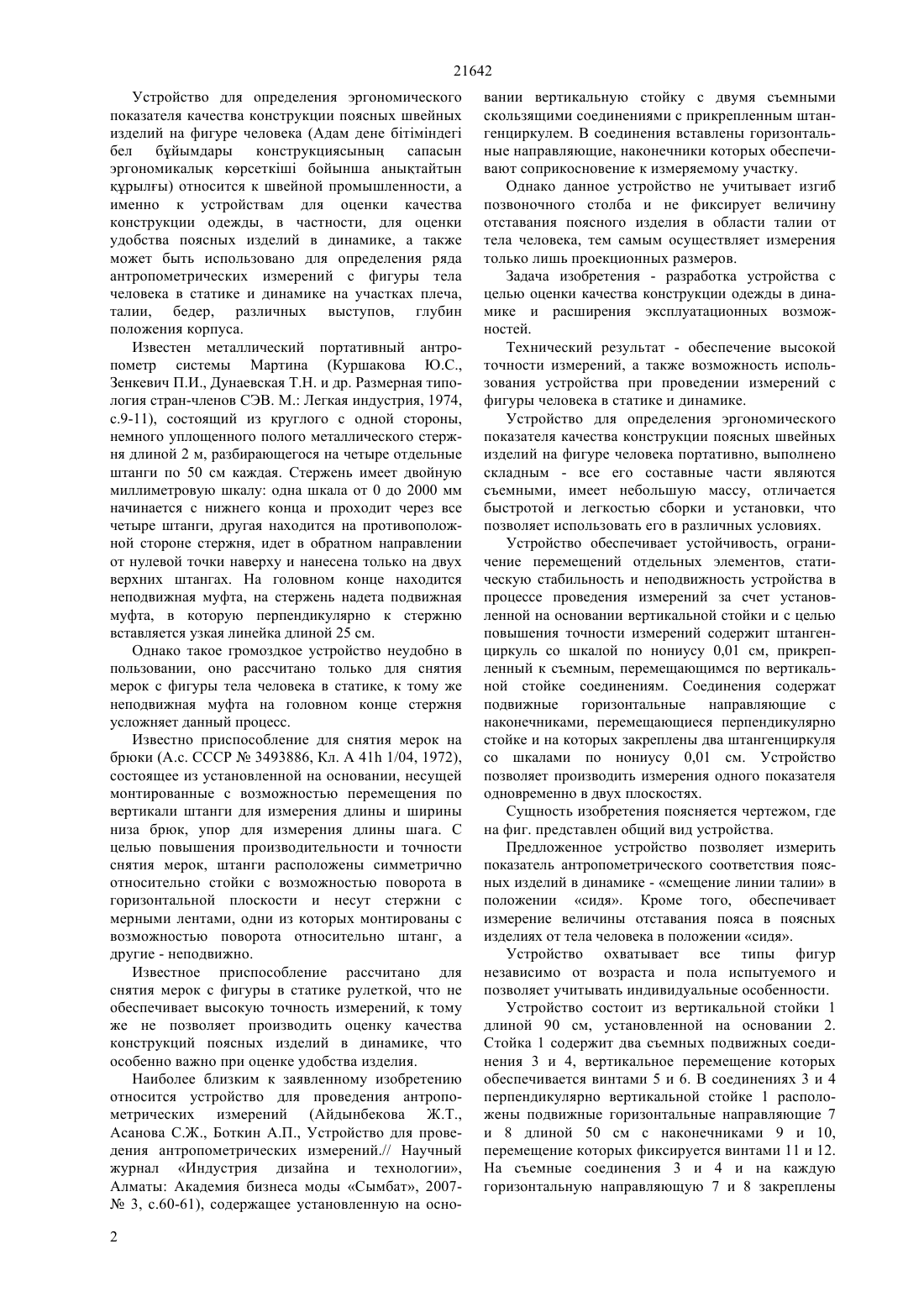

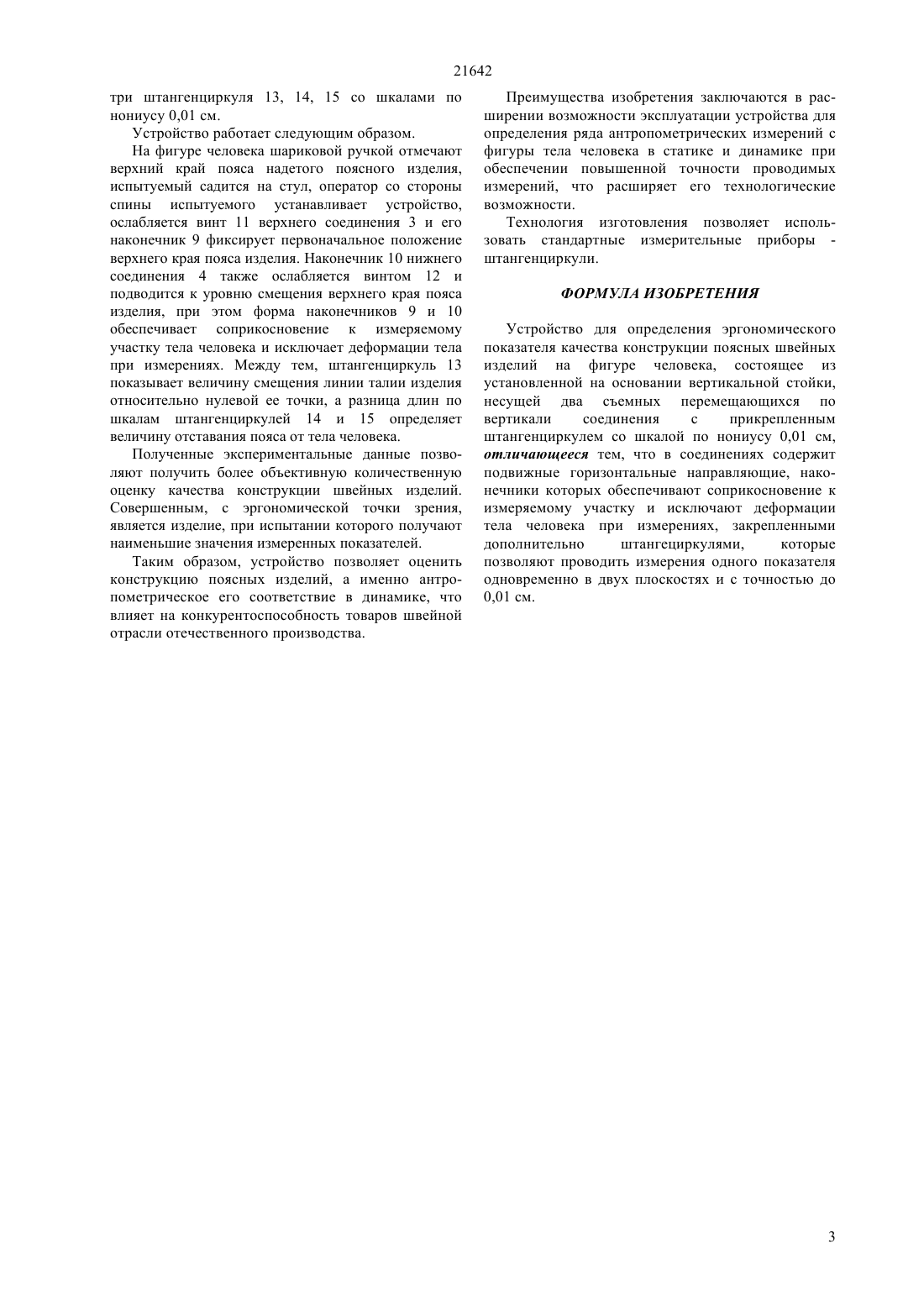

(51) А 41 Н 1/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ также может быть использовано для определения ряда антропометрических измерений с фигуры тела человека в статике и динамике на участках плеча,талии, бедер, различных выступов, глубин положения корпуса. Устройство обеспечивает высокую точность измерений, а также позволяют получить более объективную количественную оценку качества конструкции швейных изделий. Устройство для определения эргономического показателя качества конструкции поясных швейных изделий на фигуре человека, состоящее из установленной на основании вертикальной стойки,несущей два съемных перемещающихся по вертикали соединения с прикрепленным штангенциркулем со шкалой по нониусу 0,01 см,отличающееся тем, что в соединениях содержит подвижные горизонтальные направляющие с закрепленными дополнительно штангенциркулями,которые позволяют проводить измерения одного показателя одновременно в двух плоскостях и с точностью до 0,01 см.(76) Айдынбекова Жанна Тураровна , Асанова Сабыркуль Жайлаубековна , Мустафин Дулат Алимтаевич , Боткин Анатолий Петрович(56) Айдынбекова Ж.Т., Асанова С.Ж., Боткин А.П Устройство для проведения антропометрических измерений Научный журнал Индустрия дизайна и технологии, Академия бизнеса моды Сымбат,Алматы, 2007, с.60-61(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ЭРГОНОМИЧЕСКОГО ПОКАЗАТЕЛЯ КАЧЕСТВА КОНСТРУКЦИИ ПОЯСНЫХ ШВЕЙНЫХ ИЗДЕЛИЙ НА ФИГУРЕ ЧЕЛОВЕКА(57) Устройство для определения эргономического показателя качества конструкции поясных швейных изделий на фигуре человека относится к швейной промышленности, а именно к устройствам для оценки качества конструкции одежды, в частности,для оценки удобства поясных изделий в динамике, а 21642 Устройство для определения эргономического показателя качества конструкции поясных швейных изделий на фигуре человека (Адам дене бтмндег бел бйымдары конструкциясыны сапасын эргономикалы крсеткш бойынша анытайтын рылы) относится к швейной промышленности, а именно к устройствам для оценки качества конструкции одежды, в частности, для оценки удобства поясных изделий в динамике, а также может быть использовано для определения ряда антропометрических измерений с фигуры тела человека в статике и динамике на участках плеча,талии, бедер, различных выступов, глубин положения корпуса. Известен металлический портативный антропометр системы Мартина (Куршакова Ю.С.,Зенкевич П.И., Дунаевская Т.Н. и др. Размерная типология стран-членов СЭВ. М. Легкая индустрия, 1974,с.9-11), состоящий из круглого с одной стороны,немного уплощенного полого металлического стержня длиной 2 м, разбирающегося на четыре отдельные штанги по 50 см каждая. Стержень имеет двойную миллиметровую шкалу одна шкала от 0 до 2000 мм начинается с нижнего конца и проходит через все четыре штанги, другая находится на противоположной стороне стержня, идет в обратном направлении от нулевой точки наверху и нанесена только на двух верхних штангах. На головном конце находится неподвижная муфта, на стержень надета подвижная муфта, в которую перпендикулярно к стержню вставляется узкая линейка длиной 25 см. Однако такое громоздкое устройство неудобно в пользовании, оно рассчитано только для снятия мерок с фигуры тела человека в статике, к тому же неподвижная муфта на головном конце стержня усложняет данный процесс. Известно приспособление для снятия мерок на брюки (А.с. СССР 3493886, Кл.41 1/04, 1972),состоящее из установленной на основании, несущей монтированные с возможностью перемещения по вертикали штанги для измерения длины и ширины низа брюк, упор для измерения длины шага. С целью повышения производительности и точности снятия мерок, штанги расположены симметрично относительно стойки с возможностью поворота в горизонтальной плоскости и несут стержни с мерными лентами, одни из которых монтированы с возможностью поворота относительно штанг, а другие - неподвижно. Известное приспособление рассчитано для снятия мерок с фигуры в статике рулеткой, что не обеспечивает высокую точность измерений, к тому же не позволяет производить оценку качества конструкций поясных изделий в динамике, что особенно важно при оценке удобства изделия. Наиболее близким к заявленному изобретению относится устройство для проведения антропометрических измерений (Айдынбекова Ж.Т.,Асанова С.Ж., Боткин А.П., Устройство для проведения антропометрических измерений.// Научный журнал Индустрия дизайна и технологии,Алматы Академия бизнеса моды Сымбат, 2007 3, с.60-61), содержащее установленную на осно 2 вании вертикальную стойку с двумя съемными скользящими соединениями с прикрепленным штангенциркулем. В соединения вставлены горизонтальные направляющие, наконечники которых обеспечивают соприкосновение к измеряемому участку. Однако данное устройство не учитывает изгиб позвоночного столба и не фиксирует величину отставания поясного изделия в области талии от тела человека, тем самым осуществляет измерения только лишь проекционных размеров. Задача изобретения - разработка устройства с целью оценки качества конструкции одежды в динамике и расширения эксплуатационных возможностей. Технический результат - обеспечение высокой точности измерений, а также возможность использования устройства при проведении измерений с фигуры человека в статике и динамике. Устройство для определения эргономического показателя качества конструкции поясных швейных изделий на фигуре человека портативно, выполнено складным - все его составные части являются съемными, имеет небольшую массу, отличается быстротой и легкостью сборки и установки, что позволяет использовать его в различных условиях. Устройство обеспечивает устойчивость, ограничение перемещений отдельных элементов, статическую стабильность и неподвижность устройства в процессе проведения измерений за счет установленной на основании вертикальной стойки и с целью повышения точности измерений содержит штангенциркуль со шкалой по нониусу 0,01 см, прикрепленный к съемным, перемещающимся по вертикальной стойке соединениям. Соединения содержат подвижные горизонтальные направляющие с наконечниками, перемещающиеся перпендикулярно стойке и на которых закреплены два штангенциркуля со шкалами по нониусу 0,01 см. Устройство позволяет производить измерения одного показателя одновременно в двух плоскостях. Сущность изобретения поясняется чертежом, где на фиг. представлен общий вид устройства. Предложенное устройство позволяет измерить показатель антропометрического соответствия поясных изделий в динамике - смещение линии талии в положении сидя. Кроме того, обеспечивает измерение величины отставания пояса в поясных изделиях от тела человека в положении сидя. Устройство охватывает все типы фигур независимо от возраста и пола испытуемого и позволяет учитывать индивидуальные особенности. Устройство состоит из вертикальной стойки 1 длиной 90 см, установленной на основании 2. Стойка 1 содержит два съемных подвижных соединения 3 и 4, вертикальное перемещение которых обеспечивается винтами 5 и 6. В соединениях 3 и 4 перпендикулярно вертикальной стойке 1 расположены подвижные горизонтальные направляющие 7 и 8 длиной 50 см с наконечниками 9 и 10,перемещение которых фиксируется винтами 11 и 12. На съемные соединения 3 и 4 и на каждую горизонтальную направляющую 7 и 8 закреплены 21642 три штангенциркуля 13, 14, 15 со шкалами по нониусу 0,01 см. Устройство работает следующим образом. На фигуре человека шариковой ручкой отмечают верхний край пояса надетого поясного изделия,испытуемый садится на стул, оператор со стороны спины испытуемого устанавливает устройство,ослабляется винт 11 верхнего соединения 3 и его наконечник 9 фиксирует первоначальное положение верхнего края пояса изделия. Наконечник 10 нижнего соединения 4 также ослабляется винтом 12 и подводится к уровню смещения верхнего края пояса изделия, при этом форма наконечников 9 и 10 обеспечивает соприкосновение к измеряемому участку тела человека и исключает деформации тела при измерениях. Между тем, штангенциркуль 13 показывает величину смещения линии талии изделия относительно нулевой ее точки, а разница длин по шкалам штангенциркулей 14 и 15 определяет величину отставания пояса от тела человека. Полученные экспериментальные данные позволяют получить более объективную количественную оценку качества конструкции швейных изделий. Совершенным, с эргономической точки зрения,является изделие, при испытании которого получают наименьшие значения измеренных показателей. Таким образом, устройство позволяет оценить конструкцию поясных изделий, а именно антропометрическое его соответствие в динамике, что влияет на конкурентоспособность товаров швейной отрасли отечественного производства. Преимущества изобретения заключаются в расширении возможности эксплуатации устройства для определения ряда антропометрических измерений с фигуры тела человека в статике и динамике при обеспечении повышенной точности проводимых измерений, что расширяет его технологические возможности. Технология изготовления позволяет использовать стандартные измерительные приборы штангенциркули. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для определения эргономического показателя качества конструкции поясных швейных изделий на фигуре человека, состоящее из установленной на основании вертикальной стойки,несущей два съемных перемещающихся по вертикали соединения с прикрепленным штангенциркулем со шкалой по нониусу 0,01 см,отличающееся тем, что в соединениях содержит подвижные горизонтальные направляющие, наконечники которых обеспечивают соприкосновение к измеряемому участку и исключают деформации тела человека при измерениях, закрепленными дополнительно штангециркулями,которые позволяют проводить измерения одного показателя одновременно в двух плоскостях и с точностью до 0,01 см.
