Роторно-вибротурбинопропеллерный смеситель для пенобетонной смеси

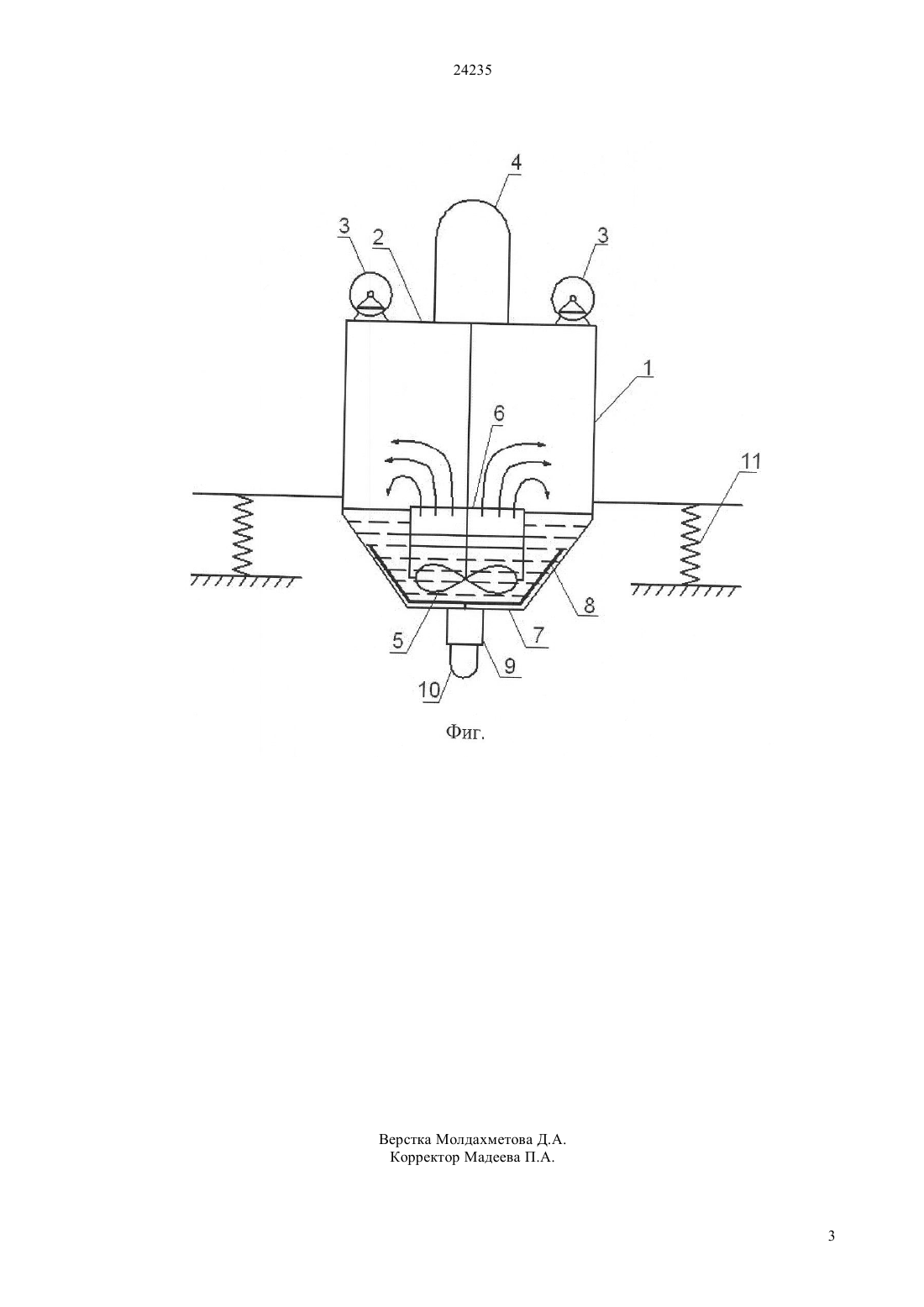

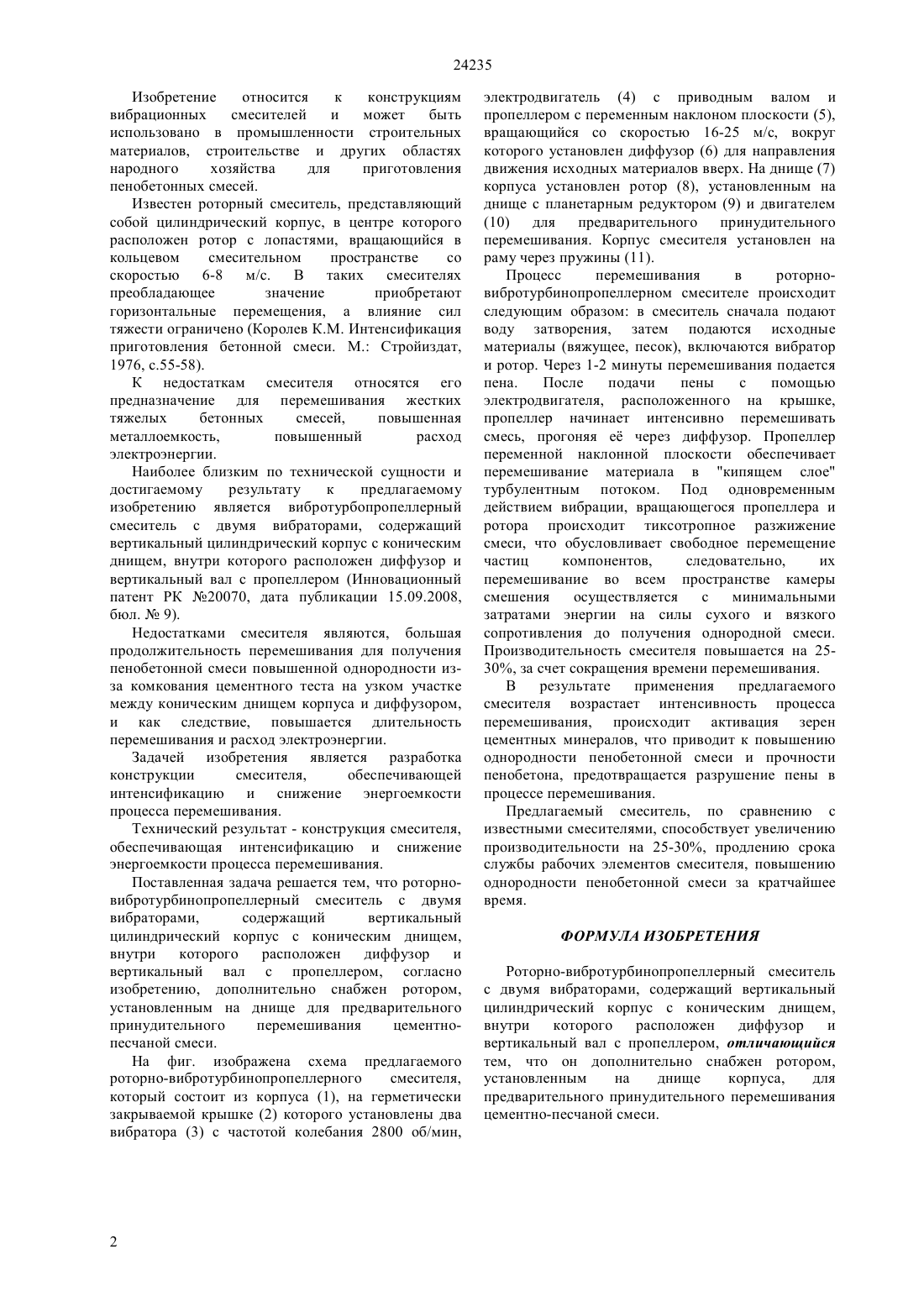

(51) 01 11/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ интенсификацию и снижение энергоемкости процесса перемешивания. Поставленная задача решается применением роторно-вибротурбинопропеллерного смесителя,содержащего вертикальный цилиндрический корпус с крышкой, коническим днищем и размещенным на крышке корпуса вибратором и электродвигателем с валом и пропеллером с переменным наклоном плоскости и диффузором, который дополнительно снабжен ротором, установленный на днище корпуса,для предварительного принудительного перемешивания. Ротор, установленный на днище корпуса, принудительно перемешивая цементнопесчаную смесь, предотвращает комкование цементного теста на узком участке между коническим днищем корпуса и диффузором. Использование предлагаемой конструкции позволяет сократить продолжительность и энергоемкость процесса перемешивания, повысить однородность пенобетонной смеси и прочность пенобетона.(72) Бишимбаев Валихан Козыкеевич Искаков Турлыбек Утешович Мамыркулов Марат Ыдырысулы Нурлыбеков Мурат Балтабаевич Умирзаков Жаркынбек Жандарбекович(73) Республиканское государственное казенное предприятие Южно-Казахстанский государственный университет им. М.Ауезова Министерства образования и науки Республики Казахстан(54) РОТОРНОВИБРОТУРБИНОПРОПЕЛЛЕРНЫЙ СМЕСИТЕЛЬ ДЛЯ ПЕНОБЕТОННОЙ СМЕСИ(57) Изобретение относится к конструкциям вибрационных смесителей и может быть использовано в промышленности строительных материалов и в строительстве для интенсификации и снижения энергоемкости процесса перемешивания. Задачей изобретения является разработка конструкции смесителя,обеспечивающей 24235 Изобретение относится к конструкциям вибрационных смесителей и может быть использовано в промышленности строительных материалов, строительстве и других областях народного хозяйства для приготовления пенобетонных смесей. Известен роторный смеситель, представляющий собой цилиндрический корпус, в центре которого расположен ротор с лопастями, вращающийся в кольцевом смесительном пространстве со скоростью 6-8 м/с. В таких смесителях преобладающее значение приобретают горизонтальные перемещения, а влияние сил тяжести ограничено (Королев К.М. Интенсификация приготовления бетонной смеси. М. Стройиздат,1976, с.55-58). К недостаткам смесителя относятся его предназначение для перемешивания жестких тяжелых бетонных смесей,повышенная металлоемкость,повышенный расход электроэнергии. Наиболее близким по технической сущности и достигаемому результату к предлагаемому изобретению является вибротурбопропеллерный смеситель с двумя вибраторами, содержащий вертикальный цилиндрический корпус с коническим днищем, внутри которого расположен диффузор и вертикальный вал с пропеллером (Инновационный патент РК 20070, дата публикации 15.09.2008,бюл.9). Недостатками смесителя являются, большая продолжительность перемешивания для получения пенобетонной смеси повышенной однородности изза комкования цементного теста на узком участке между коническим днищем корпуса и диффузором,и как следствие, повышается длительность перемешивания и расход электроэнергии. Задачей изобретения является разработка конструкции смесителя,обеспечивающей интенсификацию и снижение энергоемкости процесса перемешивания. Технический результат - конструкция смесителя,обеспечивающая интенсификацию и снижение энергоемкости процесса перемешивания. Поставленная задача решается тем, что роторновибротурбинопропеллерный смеситель с двумя вибраторами,содержащий вертикальный цилиндрический корпус с коническим днищем,внутри которого расположен диффузор и вертикальный вал с пропеллером, согласно изобретению, дополнительно снабжен ротором,установленным на днище для предварительного принудительного перемешивания цементнопесчаной смеси. На фиг. изображена схема предлагаемого роторно-вибротурбинопропеллерного смесителя,который состоит из корпуса (1), на герметически закрываемой крышке (2) которого установлены два вибратора (3) с частотой колебания 2800 об/мин, 2 электродвигатель (4) с приводным валом и пропеллером с переменным наклоном плоскости (5),вращающийся со скоростью 16-25 м/с, вокруг которого установлен диффузор (6) для направления движения исходных материалов вверх. На днище (7) корпуса установлен ротор (8), установленным на днище с планетарным редуктором (9) и двигателем(10) для предварительного принудительного перемешивания. Корпус смесителя установлен на раму через пружины (11). Процесс перемешивания в роторновибротурбинопропеллерном смесителе происходит следующим образом в смеситель сначала подают воду затворения, затем подаются исходные материалы (вяжущее, песок), включаются вибратор и ротор. Через 1-2 минуты перемешивания подается пена. После подачи пены с помощью электродвигателя, расположенного на крышке,пропеллер начинает интенсивно перемешивать смесь, прогоняя е через диффузор. Пропеллер переменной наклонной плоскости обеспечивает перемешивание материала в кипящем слое турбулентным потоком. Под одновременным действием вибрации, вращающегося пропеллера и ротора происходит тиксотропное разжижение смеси, что обусловливает свободное перемещение частиц компонентов,следовательно,их перемешивание во всем пространстве камеры смешения осуществляется с минимальными затратами энергии на силы сухого и вязкого сопротивления до получения однородной смеси. Производительность смесителя повышается на 2530, за счет сокращения времени перемешивания. В результате применения предлагаемого смесителя возрастает интенсивность процесса перемешивания, происходит активация зерен цементных минералов, что приводит к повышению однородности пенобетонной смеси и прочности пенобетона, предотвращается разрушение пены в процессе перемешивания. Предлагаемый смеситель, по сравнению с известными смесителями, способствует увеличению производительности на 25-30, продлению срока службы рабочих элементов смесителя, повышению однородности пенобетонной смеси за кратчайшее время. ФОРМУЛА ИЗОБРЕТЕНИЯ Роторно-вибротурбинопропеллерный смеситель с двумя вибраторами, содержащий вертикальный цилиндрический корпус с коническим днищем,внутри которого расположен диффузор и вертикальный вал с пропеллером, отличающийся тем, что он дополнительно снабжен ротором,установленным на днище корпуса,для предварительного принудительного перемешивания цементно-песчаной смеси.
