Вибротурбопропеллерный смеситель для пенобетонной смеси

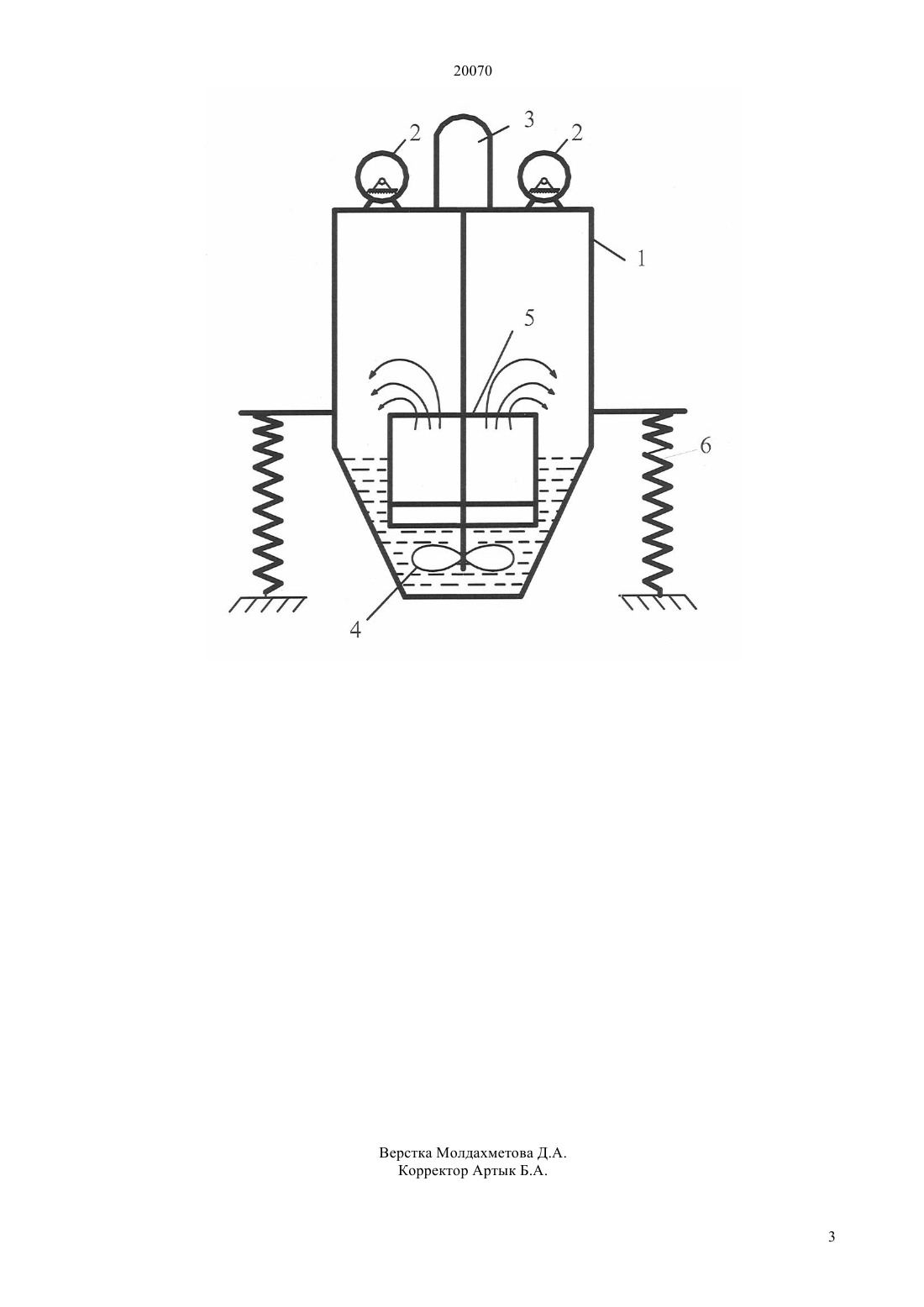

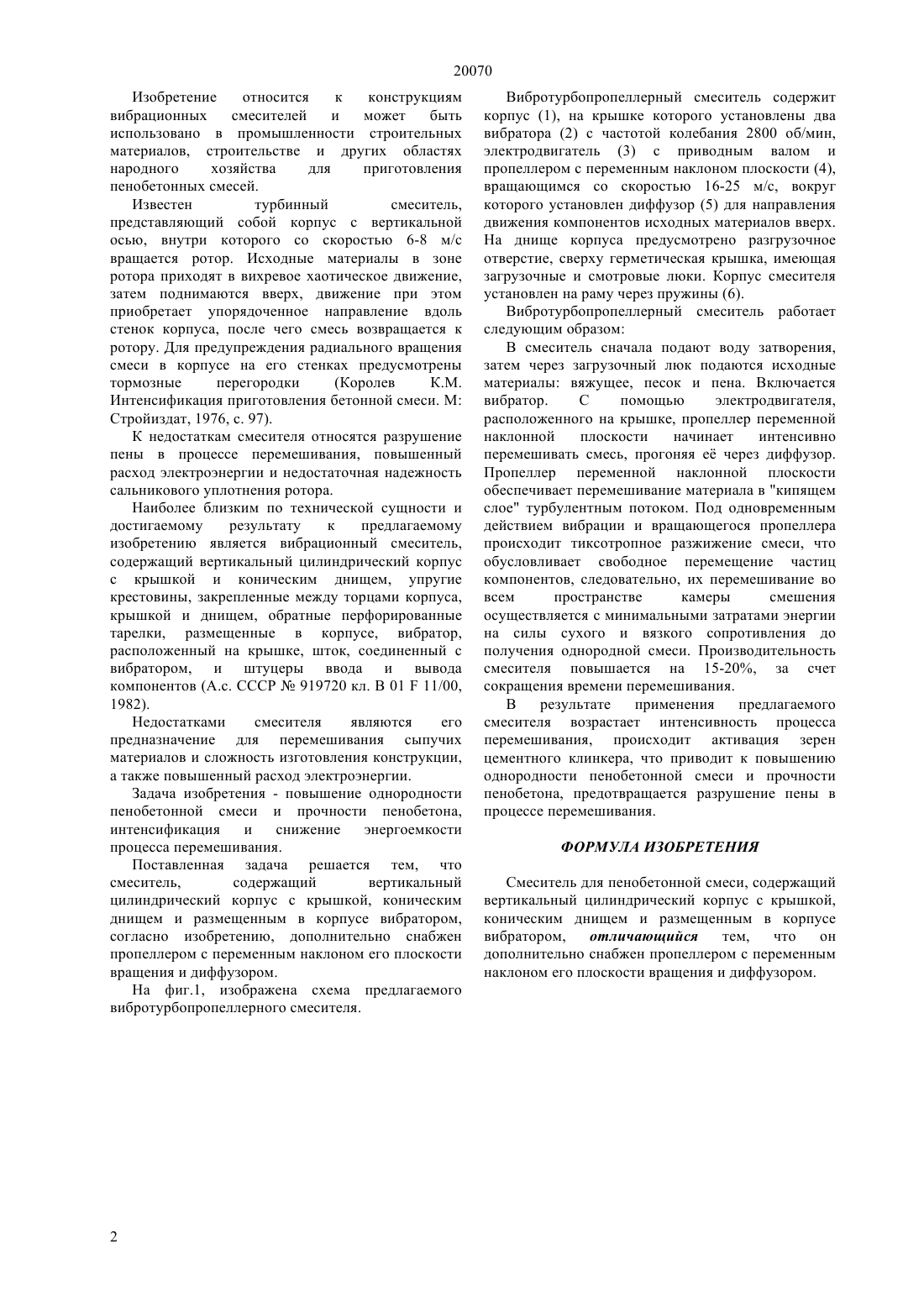

(51) 01 11/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ материалов и в строительстве для приготовления пенобетонных смесей повышенной однородности. Техническим результатом изобретения является повышение однородности пенобетонной смеси и прочности пенобетона, интенсификация и снижение энергоемкости процесса перемешивания. Это достигается применением вибротурбопропеллерного смесителя, содержащего вертикальный цилиндрический корпус с крышкой, коническим днищем и размещенным в корпусе вибратором,который дополнительно снабжен пропеллером с переменным наклоном плоскости и диффузором. Пропеллер с переменным наклоном плоскости обеспечивает перемешивание материалов в кипящем слое турбулентным потоком. Одновременное действие вибратора и создание турбулентного потока создают благоприятные условия для тиксотропного разжижения и повышения текучести смеси, что интенсифицирует процесс перемешивания.(72) Мамыркулов Марат Идрисович Абдугаппаров Казбек Мырзагельдиевич Мусагалиев Салим Толекаевич Сулейменов Уланбатор Сейтказиевич Мамонтов Юрий Алексеевич Турехулов Алибек Абуов Ракымжан Кошкарович Кансеитова Айгул Сайлауовна(73) Республиканское государственное казенное предприятие Южно-Казахстанский Государственный университет им. М. Ауезова Министерства образования и науки Республики Казахстан(56) Авторское свидетельство СССР 919720, кл. 01 11/00, 1982(54) ВИБРОТУРБОПРОПЕЛЛЕРНЫЙ СМЕСИТЕЛЬ ДЛЯ ПЕНОБЕТОННОЙ СМЕСИ(57) Изобретение относится к конструкциям вибрационных смесителей и может быть использовано в промышленности строительных 20070 Изобретение относится к конструкциям вибрационных смесителей и может быть использовано в промышленности строительных материалов, строительстве и других областях народного хозяйства для приготовления пенобетонных смесей. Известен турбинный смеситель,представляющий собой корпус с вертикальной осью, внутри которого со скоростью 6-8 м/с вращается ротор. Исходные материалы в зоне ротора приходят в вихревое хаотическое движение,затем поднимаются вверх, движение при этом приобретает упорядоченное направление вдоль стенок корпуса, после чего смесь возвращается к ротору. Для предупреждения радиального вращения смеси в корпусе на его стенках предусмотрены тормозные перегородки(Королев К.М. Интенсификация приготовления бетонной смеси. М Стройиздат, 1976, с. 97). К недостаткам смесителя относятся разрушение пены в процессе перемешивания, повышенный расход электроэнергии и недостаточная надежность сальникового уплотнения ротора. Наиболее близким по технической сущности и достигаемому результату к предлагаемому изобретению является вибрационный смеситель,содержащий вертикальный цилиндрический корпус с крышкой и коническим днищем, упругие крестовины, закрепленные между торцами корпуса,крышкой и днищем, обратные перфорированные тарелки, размещенные в корпусе, вибратор,расположенный на крышке, шток, соединенный с вибратором, и штуцеры ввода и вывода компонентов (А.с. СССР 919720 кл. В 0111/00,1982). Недостатками смесителя являются его предназначение для перемешивания сыпучих материалов и сложность изготовления конструкции,а также повышенный расход электроэнергии. Задача изобретения - повышение однородности пенобетонной смеси и прочности пенобетона,интенсификация и снижение энергоемкости процесса перемешивания. Поставленная задача решается тем, что смеситель,содержащий вертикальный цилиндрический корпус с крышкой, коническим днищем и размещенным в корпусе вибратором,согласно изобретению, дополнительно снабжен пропеллером с переменным наклоном его плоскости вращения и диффузором. На фиг.1, изображена схема предлагаемого вибротурбопропеллерного смесителя. Вибротурбопропеллерный смеситель содержит корпус (1), на крышке которого установлены два вибратора (2) с частотой колебания 2800 об/мин,электродвигатель (3) с приводным валом и пропеллером с переменным наклоном плоскости (4),вращающимся со скоростью 16-25 м/с, вокруг которого установлен диффузор (5) для направления движения компонентов исходных материалов вверх. На днище корпуса предусмотрено разгрузочное отверстие, сверху герметическая крышка, имеющая загрузочные и смотровые люки. Корпус смесителя установлен на раму через пружины (6). Вибротурбопропеллерный смеситель работает следующим образом В смеситель сначала подают воду затворения,затем через загрузочный люк подаются исходные материалы вяжущее, песок и пена. Включается вибратор. С помощью электродвигателя,расположенного на крышке, пропеллер переменной наклонной плоскости начинает интенсивно перемешивать смесь, прогоняя е через диффузор. Пропеллер переменной наклонной плоскости обеспечивает перемешивание материала в кипящем слое турбулентным потоком. Под одновременным действием вибрации и вращающегося пропеллера происходит тиксотропное разжижение смеси, что обусловливает свободное перемещение частиц компонентов, следовательно, их перемешивание во всем пространстве камеры смешения осуществляется с минимальными затратами энергии на силы сухого и вязкого сопротивления до получения однородной смеси. Производительность смесителя повышается на 15-20, за счет сокращения времени перемешивания. В результате применения предлагаемого смесителя возрастает интенсивность процесса перемешивания, происходит активация зерен цементного клинкера, что приводит к повышению однородности пенобетонной смеси и прочности пенобетона, предотвращается разрушение пены в процессе перемешивания. ФОРМУЛА ИЗОБРЕТЕНИЯ Смеситель для пенобетонной смеси, содержащий вертикальный цилиндрический корпус с крышкой,коническим днищем и размещенным в корпусе вибратором,отличающийся тем,что он дополнительно снабжен пропеллером с переменным наклоном его плоскости вращения и диффузором.
