Рабочее колесо центробежного насоса

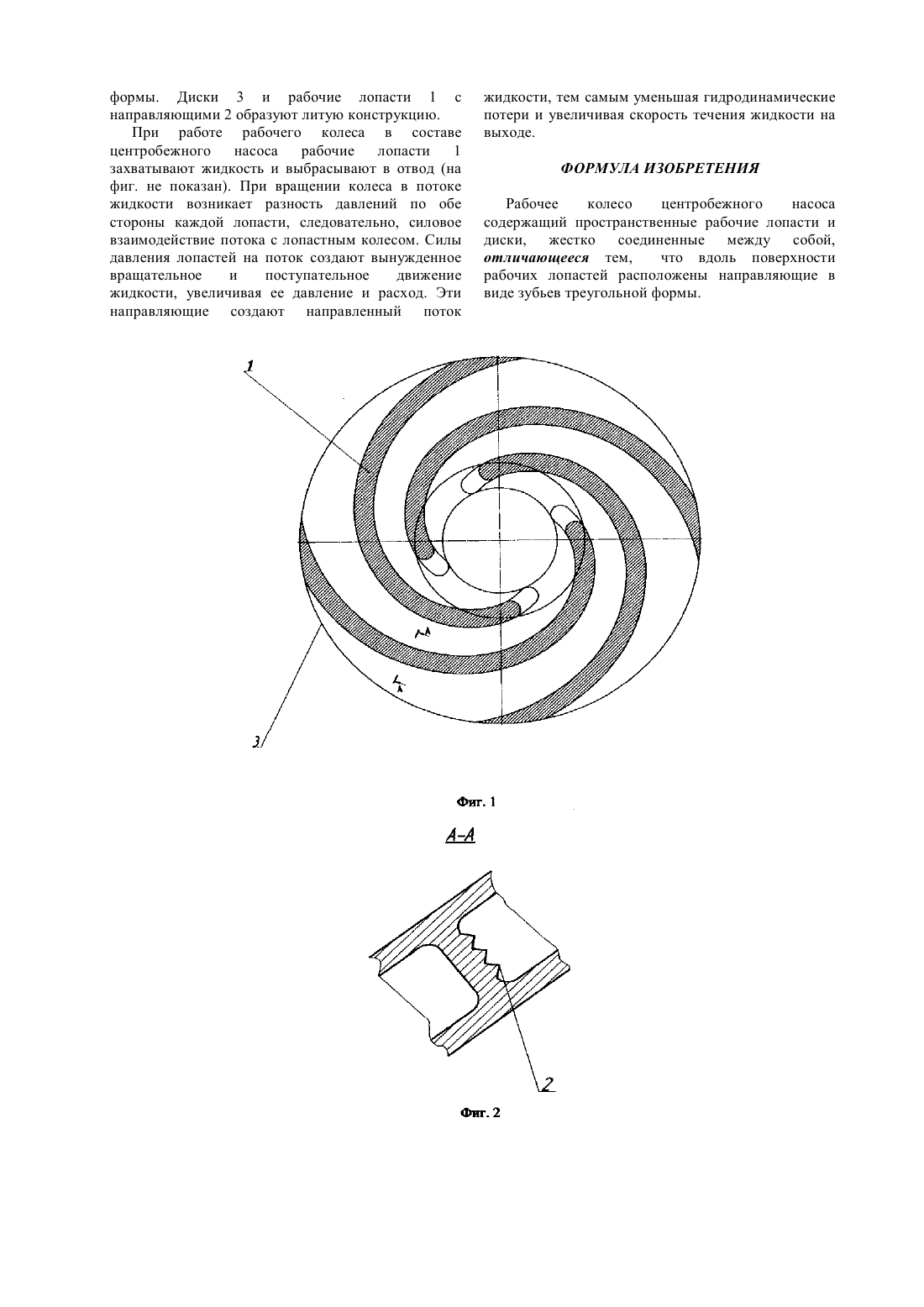

(51) 04 29/22 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ абразивного износа колес - входные и выходных частей лопастей. Наиболее близким к предлагаемому техническому решению по решаемой задаче и достигаемому техническому результату является рабочее колесо центробежного насоса, содержащее рабочие лопасти и диски, жестко соединенные между собой с помощью хвостовиков лопастей,входящих в тело дисков (Патент РФ 2154197 7 МПК 0422/29, 2000). Однако она также имеет ряд несовершенств, а именно ослабление прочности рабочего колеса за счет выполнения хвостовиков в форме ласточкина хвоста, так как взвешенные в воде абразивные частицы перекачиваемых сред могут вызывать засорения каналов и уплотнений и повышенный износ элементов проточной части. Таким образом, указанное несовершенство известной конструкции приводит к снижению надежности и экономичности насоса в целом при повышенных гидродинамических потерях. Задачей, на решение которой направлено предлагаемое изобретение, является повышение скорости движения жидкости и снижение гидродинамических потерь. Техническим результатом предлагаемого изобретения является повышение надежности и экономичности насоса в целом. Этот технический результат достигается тем, что в рабочем колесе центробежного насоса,содержащем пространственные рабочие лопасти и диски, жестко соединенные между собой, вдоль которых расположены направляющие в виде зубьев треугольной формы. Предлагаемое рабочее колесо имеет следующие преимущества большую прочность и надежность конструкции- малые гидродинамические потери из-за технологии изготовления (литье по моделям). На фиг.1 изображено рабочее колесо центробежного насоса продольный разрез. На фиг. 2 - сечение А-А. Рабочее колесо центробежного насоса содержит пространственные рабочие лопасти 1 с направляющими 2 в виде зубьев треугольной(72) Куанышбаев Жакен Мынгырбаевич Камаев Сергей Васильевич Черепанов Денис Сергеевич Айдарханов Арман Маратович Курманов Серик Талапович Искаков Мадияр Маратович(73) Республиканское государственное казенное предприятие Карагандинский государственный технический университет Министерства образования и науки Республики Казахстан(54) РАБОЧЕЕ КОЛЕСО ЦЕНТРОБЕЖНОГО НАСОСА(57) Изобретение относится к гидромашиностроению и может быть использовано в конструкциях насосов для перекачки абразивных жидкостей. Задачей, на решение которой направлено предлагаемое изобретение, является повышение скорости движения жидкости и снижение гидродинамических потерь. Рабочее колесо центробежного насоса содержит пространственные рабочие лопасти и диски, жестко соединенные между собой, отличающиеся тем, что вдоль поверхности рабочих лопастей расположены направляющие в виде зубьев треугольной формы. Техническим результатом предлагаемого изобретения является повышение надежности и экономичности насоса в целом. Изобретение относится к гидромашиностроению и может быть использовано в конструкциях насосов для перекачки абразивных жидкостей. Известно цельнолитое рабочее колесо центробежного насоса с лопастями, поверхности двоякой кривизны которых обеспечивают снижение гидродинамических потерь(Ломакин А.А. Центробежные и осевые насосы. Москва. Машиностроение, 1966, с. 98-99). Недостатками такого колеса, в особенности в малогабаритных насосах, являются пониженная экономичность вследствие повышенной толщины лопастей и невысокой чистоты поверхностей,обусловленных литейными ограничениями, а также невозможность использования более прочных материалов в местах наибольшего коррозионно формы. Диски 3 и рабочие лопасти 1 с направляющими 2 образуют литую конструкцию. При работе рабочего колеса в составе центробежного насоса рабочие лопасти 1 захватывают жидкость и выбрасывают в отвод (на фиг. не показан). При вращении колеса в потоке жидкости возникает разность давлений по обе стороны каждой лопасти, следовательно, силовое взаимодействие потока с лопастным колесом. Силы давления лопастей на поток создают вынужденное вращательное и поступательное движение жидкости, увеличивая ее давление и расход. Эти направляющие создают направленный поток жидкости, тем самым уменьшая гидродинамические потери и увеличивая скорость течения жидкости на выходе. ФОРМУЛА ИЗОБРЕТЕНИЯ Рабочее колесо центробежного насоса содержащий пространственные рабочие лопасти и диски, жестко соединенные между собой,отличающееся тем,что вдоль поверхности рабочих лопастей расположены направляющие в виде зубьев треугольной формы.
