Рабочее колесо центробежного вентилятора

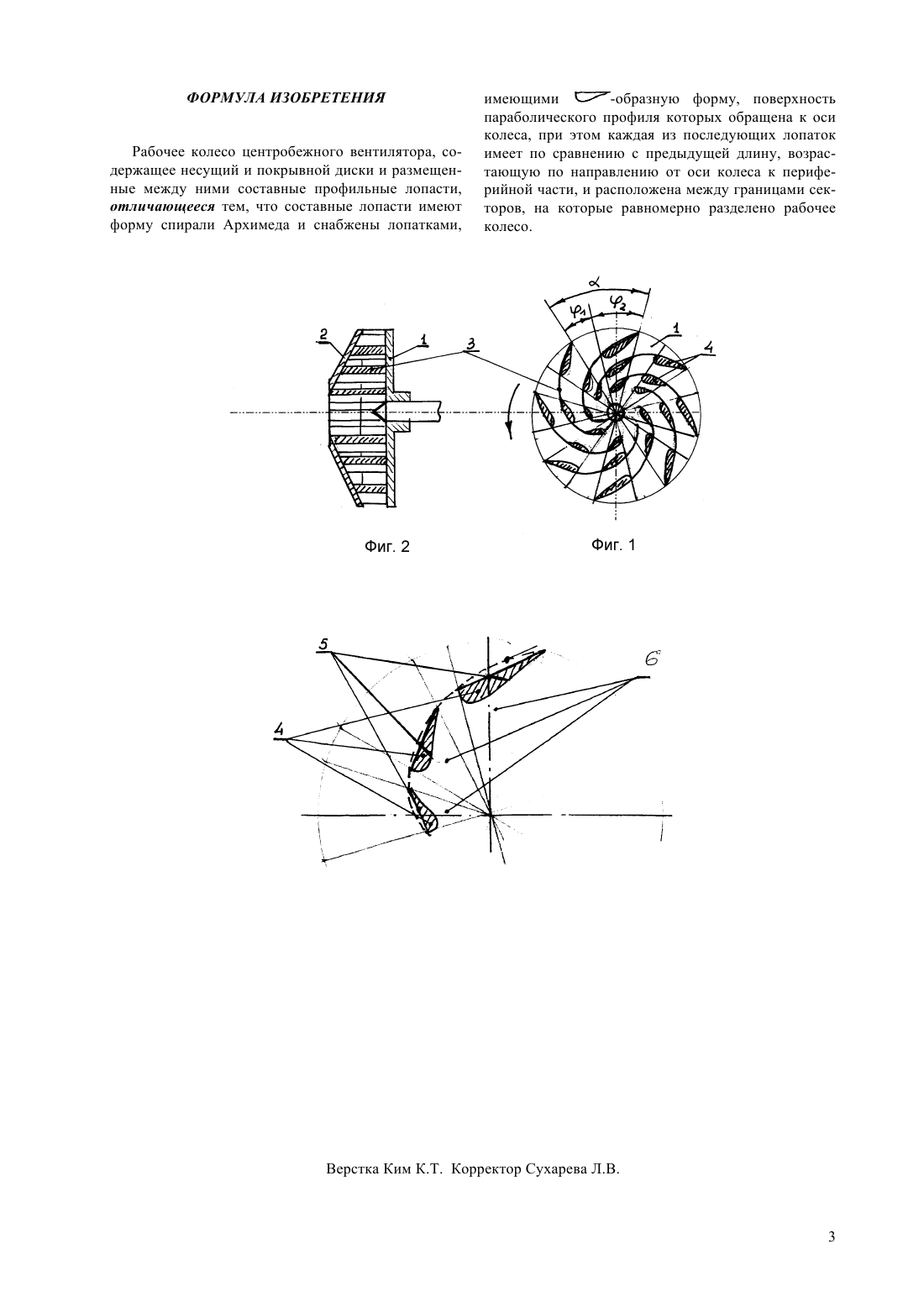

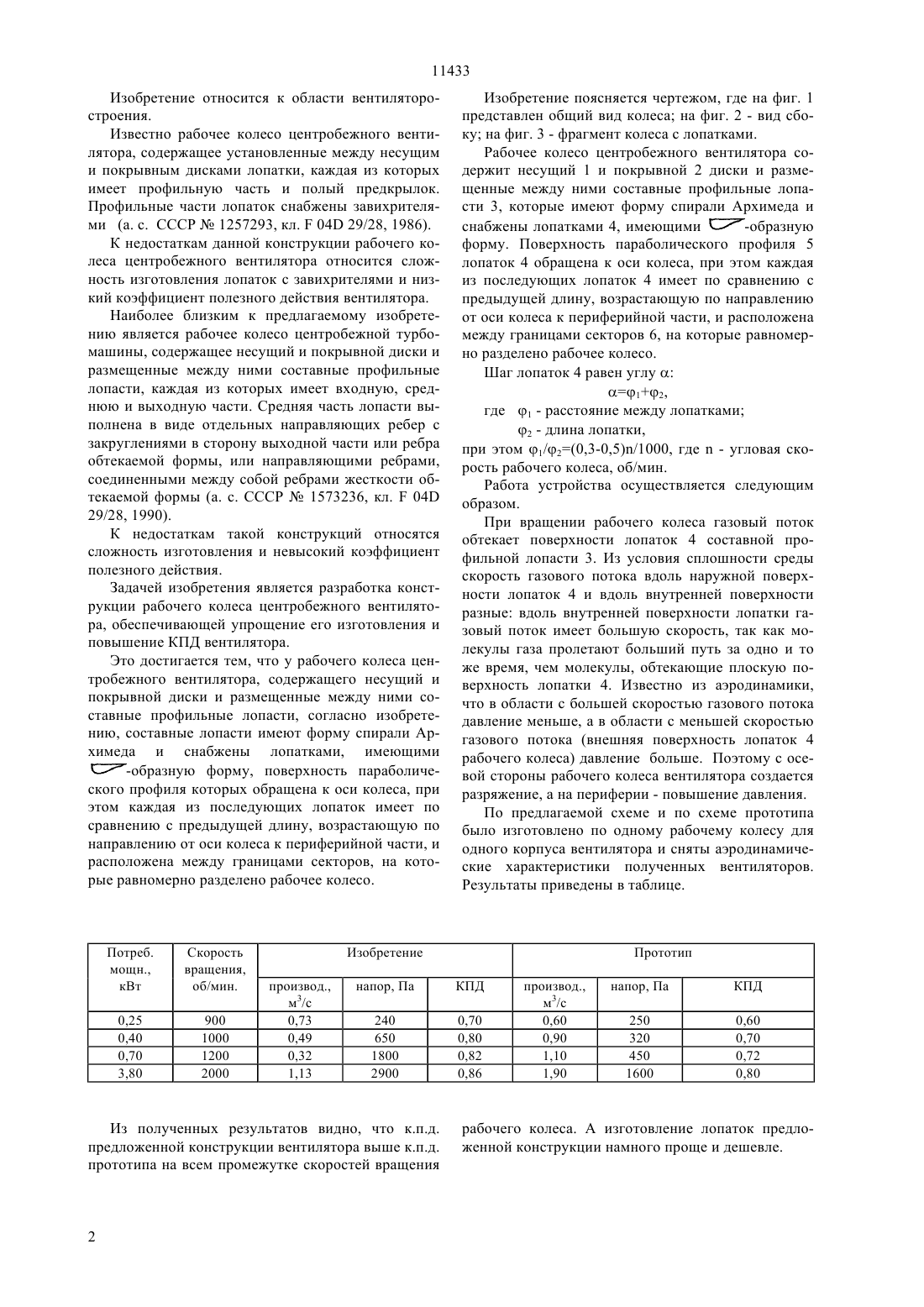

(51)7 04 29/30 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) РАБОЧЕЕ КОЛЕСО ЦЕНТРОБЕЖНОГО ВЕНТИЛЯТОРА(57) Изобретение относится к области вентиляторостроения. Упрощение изготовления и повышение КПД вентилятора достигается тем, что у рабочего колеса центробежного вентилятора, содержащего несущий и покрывной диски и размещенные между ними составные профильные лопасти, согласно изобретению, составные лопасти имеют форму спирали Архимеда и снабжены лопатками, имеющими-образную форму, поверхность параболического профиля которых обращена к оси колеса, при этом каждая из последующих лопаток имеет по сравнению с предыдущей длину, возрастающую по направлению от оси колеса к периферийной части, и расположена между границами секторов, на которые равномерно разделено рабочее колесо. 11433 Изобретение относится к области вентиляторостроения. Известно рабочее колесо центробежного вентилятора, содержащее установленные между несущим и покрывным дисками лопатки, каждая из которых имеет профильную часть и полый предкрылок. Профильные части лопаток снабжены завихрителями (а. с. СССР 1257293, кл.04 29/28, 1986). К недостаткам данной конструкции рабочего колеса центробежного вентилятора относится сложность изготовления лопаток с завихрителями и низкий коэффициент полезного действия вентилятора. Наиболее близким к предлагаемому изобретению является рабочее колесо центробежной турбомашины, содержащее несущий и покрывной диски и размещенные между ними составные профильные лопасти, каждая из которых имеет входную, среднюю и выходную части. Средняя часть лопасти выполнена в виде отдельных направляющих ребер с закруглениями в сторону выходной части или ребра обтекаемой формы, или направляющими ребрами,соединенными между собой ребрами жесткости обтекаемой формы (а. с. СССР 1573236, кл.04 29/28, 1990). К недостаткам такой конструкций относятся сложность изготовления и невысокий коэффициент полезного действия. Задачей изобретения является разработка конструкции рабочего колеса центробежного вентилятора, обеспечивающей упрощение его изготовления и повышение КПД вентилятора. Это достигается тем, что у рабочего колеса центробежного вентилятора, содержащего несущий и покрывной диски и размещенные между ними составные профильные лопасти, согласно изобретению, составные лопасти имеют форму спирали Архимеда и снабжены лопатками, имеющими-образную форму, поверхность параболического профиля которых обращена к оси колеса, при этом каждая из последующих лопаток имеет по сравнению с предыдущей длину, возрастающую по направлению от оси колеса к периферийной части, и расположена между границами секторов, на которые равномерно разделено рабочее колесо. Из полученных результатов видно, что к.п.д. предложенной конструкции вентилятора выше к.п.д. прототипа на всем промежутке скоростей вращения Изобретение поясняется чертежом, где на фиг. 1 представлен общий вид колеса на фиг. 2 - вид сбоку на фиг. 3 - фрагмент колеса с лопатками. Рабочее колесо центробежного вентилятора содержит несущий 1 и покрывной 2 диски и размещенные между ними составные профильные лопасти 3, которые имеют форму спирали Архимеда и-образную снабжены лопатками 4, имеющими форму. Поверхность параболического профиля 5 лопаток 4 обращена к оси колеса, при этом каждая из последующих лопаток 4 имеет по сравнению с предыдущей длину, возрастающую по направлению от оси колеса к периферийной части, и расположена между границами секторов 6, на которые равномерно разделено рабочее колесо. Шаг лопаток 4 равен углу 12,где 1 - расстояние между лопатками 2 - длина лопатки,при этом 1/2(0,3-0,5)/1000, где- угловая скорость рабочего колеса, об/мин. Работа устройства осуществляется следующим образом. При вращении рабочего колеса газовый поток обтекает поверхности лопаток 4 составной профильной лопасти 3. Из условия сплошности среды скорость газового потока вдоль наружной поверхности лопаток 4 и вдоль внутренней поверхности разные вдоль внутренней поверхности лопатки газовый поток имеет большую скорость, так как молекулы газа пролетают больший путь за одно и то же время, чем молекулы, обтекающие плоскую поверхность лопатки 4. Известно из аэродинамики,что в области с большей скоростью газового потока давление меньше, а в области с меньшей скоростью газового потока (внешняя поверхность лопаток 4 рабочего колеса) давление больше. Поэтому с осевой стороны рабочего колеса вентилятора создается разряжение, а на периферии - повышение давления. По предлагаемой схеме и по схеме прототипа было изготовлено по одному рабочему колесу для одного корпуса вентилятора и сняты аэродинамические характеристики полученных вентиляторов. Результаты приведены в таблице. рабочего колеса. А изготовление лопаток предложенной конструкции намного проще и дешевле. ФОРМУЛА ИЗОБРЕТЕНИЯ Рабочее колесо центробежного вентилятора, содержащее несущий и покрывной диски и размещенные между ними составные профильные лопасти,отличающееся тем, что составные лопасти имеют форму спирали Архимеда и снабжены лопатками,-образную форму, поверхность имеющими параболического профиля которых обращена к оси колеса, при этом каждая из последующих лопаток имеет по сравнению с предыдущей длину, возрастающую по направлению от оси колеса к периферийной части, и расположена между границами секторов, на которые равномерно разделено рабочее колесо.
