Cдвоенный струйный аппарат

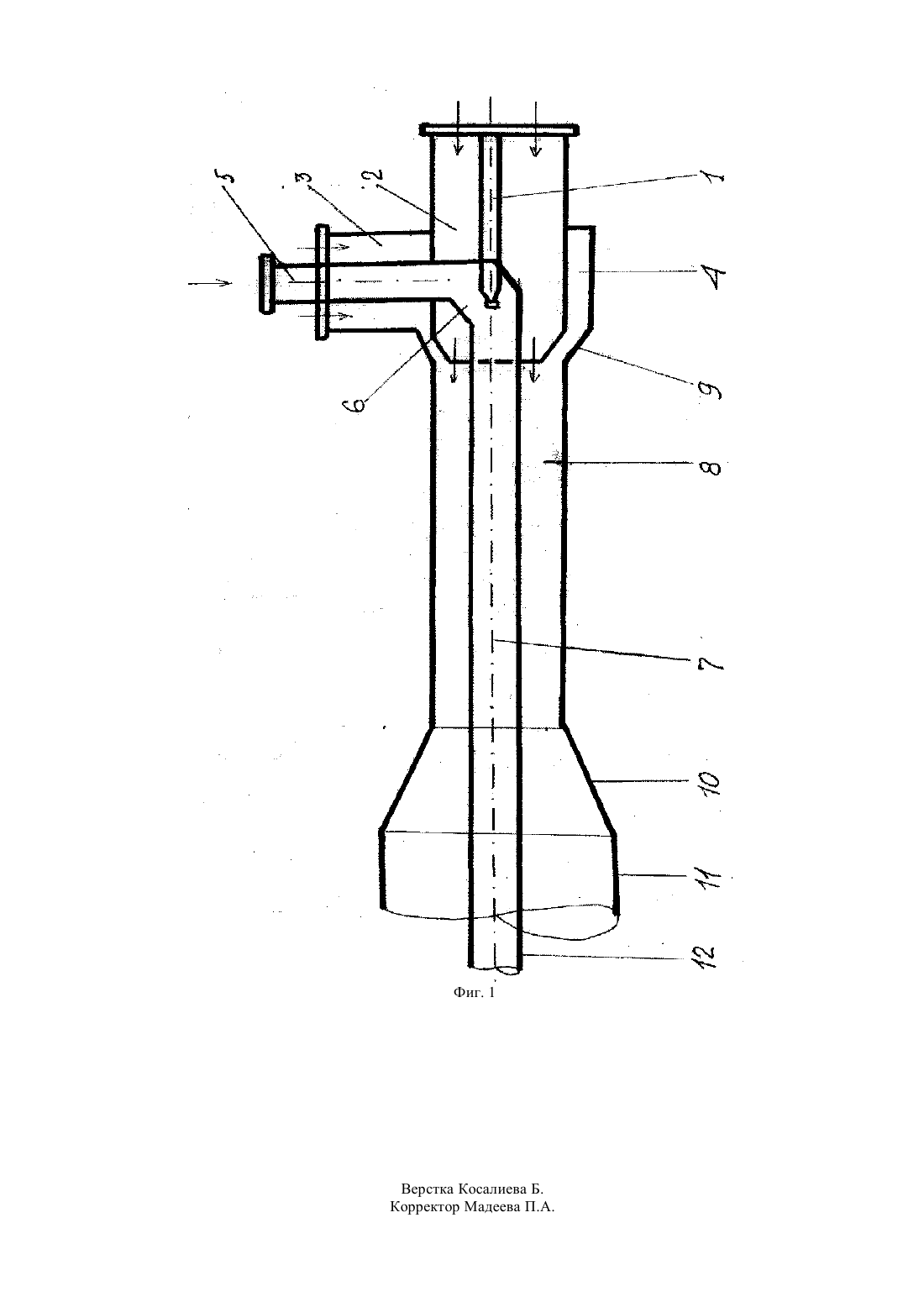

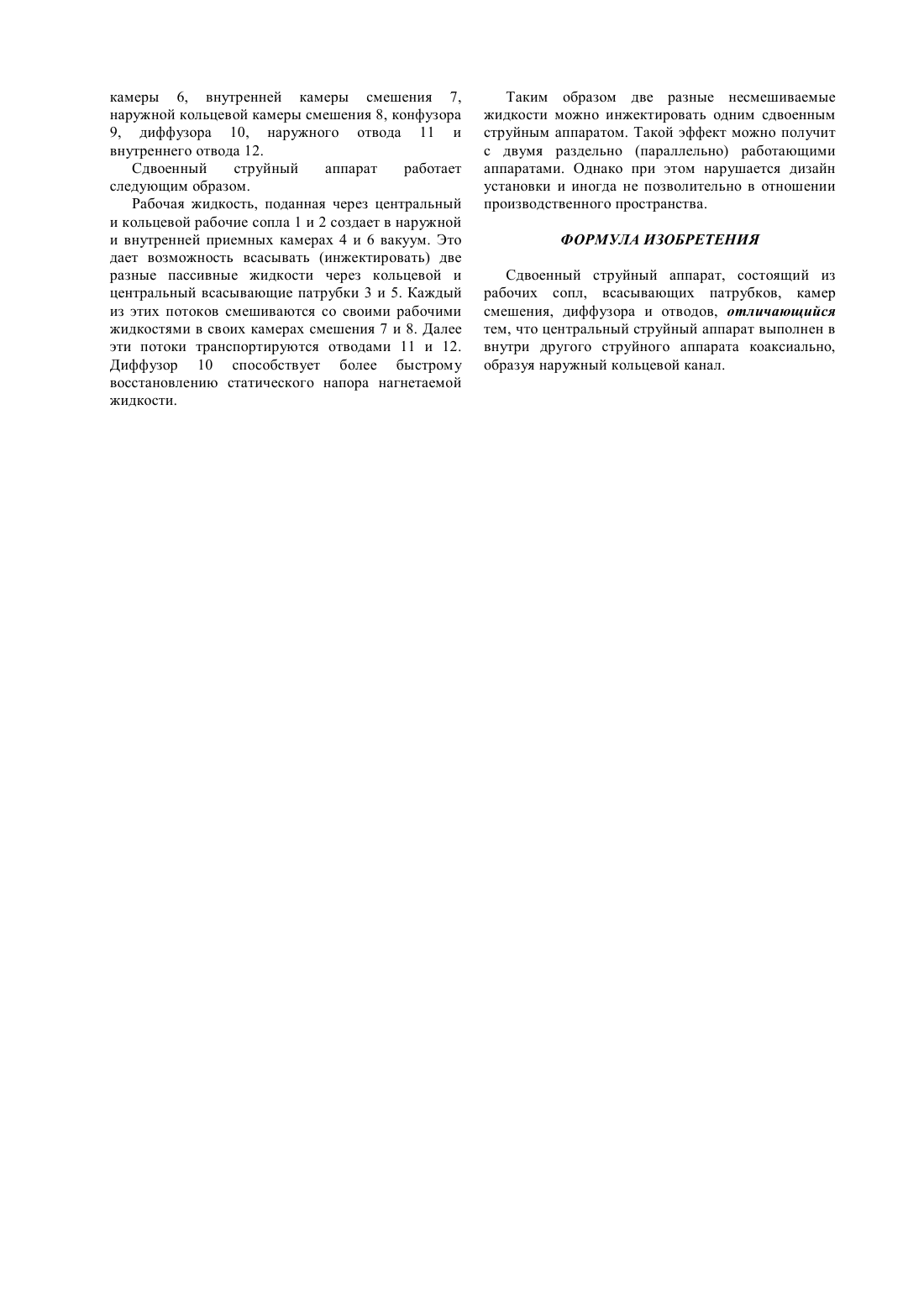

(51) 04 5/30 (2010.01) 04 5/46 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ и нагнетании двух разных инжектируемых потоков без их предварительного смешивания в камере смешения. Известен батарейный струйный насос (Прототип,см. А.А. Абдураманов, А.А. Абиров, Е.А. Абдураманов. Струйные насосы. Гидроциклонные насосные установки. Насосные станции.,Аналитический обзор, Тараз 2003, с.9, рис. 5 или Предпатент РК 12876 по заявке 2001/0563.1 от 23.04.2001), состоящий из напорного трубопровода с ответвлениями и рабочих сопл, приемных камер с тангенциально присоединенными патрубками для ввода пассивной среды, камер смешения и диффузоров, который применяется для увеличения общей производительности аппарата и коэффициента эжекции. Однако такой струйный аппарат работает раздельно и занимает значительную часть производственного пространства, что неудобно при совместной работе с другими элементами установки (например, в гидроциклонных насосных установках). Поставлена задача - всасывать и нагнетать двух видов жидкостей без предварительного их смешения одним струйным аппаратом. Цель достигается путем вложения одного струйного аппарата в внутри другого струйного аппарата коаксиально. Технически результат получается путем сдвоения струйного аппарата. Сдвоенный струйный аппарат, состоящий из рабочих сопл, всасывающих патрубков, камер смешения, диффузора и отводов отличается от существующих тем, что центральный струйный аппарат располагается в внутри другого струйного аппарата коаксиально, образуя наружный кольцевой канал. Для наглядности предполагаемого изобретения ниже приводится схема сдвоенного струйного аппарата. Фиг. - продольный разрез сдвоенного струйного аппарата. Сдвоенный струйный аппарат состоит из центрального рабочего сопла 1, кольцевого рабочего сопла 2, кольцевого всасывающего патрубка 3,наружной приемной камеры 4, центрального всасывающего патрубка 5, внутренней приемной(72) Абдураманов Абдуманап Джумабеков Абзал Абдуаханович(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(57) Предполагаемое изобретение относится к области гидротранспорта,водоснабжения и теплоснабжения, коммунального хозяйства и экологии. Сдвоенный струйный аппарат, состоящий из рабочих сопл, всасывающих патрубков, камер смешения, диффузора и отводов, отличается от известных струйных аппаратов тем,что центральный струйный аппарат выполнен в внутри другого струйного аппарата коаксиально, образуя наружный кольцевой канал. Изобретение позволяет одним компактным струйным аппаратом транспортировать двух несмешивающихся инжектируемых потоков, что значительно расширяет области применения струйных аппаратов в целом. Предполагаемое изобретение относится к области гидротранспорта,водоснабжения и теплоснабжения, коммунального хозяйства и экологии. Известен струйный аппарат (Е.Я. Соколов, Н.М. Зингер. Струйные аппараты. - М. Энергоатомиздат,1989 с.6, Рис.1.1.), состоящий из рабочего сопла,приемной камеры, камеры смешения и диффузора предназначен для повышения давления инжектируемого потока без непосредственной затраты механической энергии. Простота конструкции струйных аппаратов и несложность их изготовления обеспечили широкую область применения этих аппаратов в технике. Однако такой струйный аппарат не всегда удовлетворяет потребность на практике, например, при всасывании камеры 6, внутренней камеры смешения 7,наружной кольцевой камеры смешения 8, конфузора 9, диффузора 10, наружного отвода 11 и внутреннего отвода 12. Сдвоенный струйный аппарат работает следующим образом. Рабочая жидкость, поданная через центральный и кольцевой рабочие сопла 1 и 2 создает в наружной и внутренней приемных камерах 4 и 6 вакуум. Это дает возможность всасывать (инжектировать) две разные пассивные жидкости через кольцевой и центральный всасывающие патрубки 3 и 5. Каждый из этих потоков смешиваются со своими рабочими жидкостями в своих камерах смешения 7 и 8. Далее эти потоки транспортируются отводами 11 и 12. Диффузор 10 способствует более быстрому восстановлению статического напора нагнетаемой жидкости. Таким образом две разные несмешиваемые жидкости можно инжектировать одним сдвоенным струйным аппаратом. Такой эффект можно получит с двумя раздельно (параллельно) работающими аппаратами. Однако при этом нарушается дизайн установки и иногда не позволительно в отношении производственного пространства. ФОРМУЛА ИЗОБРЕТЕНИЯ Сдвоенный струйный аппарат, состоящий из рабочих сопл, всасывающих патрубков, камер смешения, диффузора и отводов, отличающийся тем, что центральный струйный аппарат выполнен в внутри другого струйного аппарата коаксиально,образуя наружный кольцевой канал.
