Гидротаранная установка Абдураманова

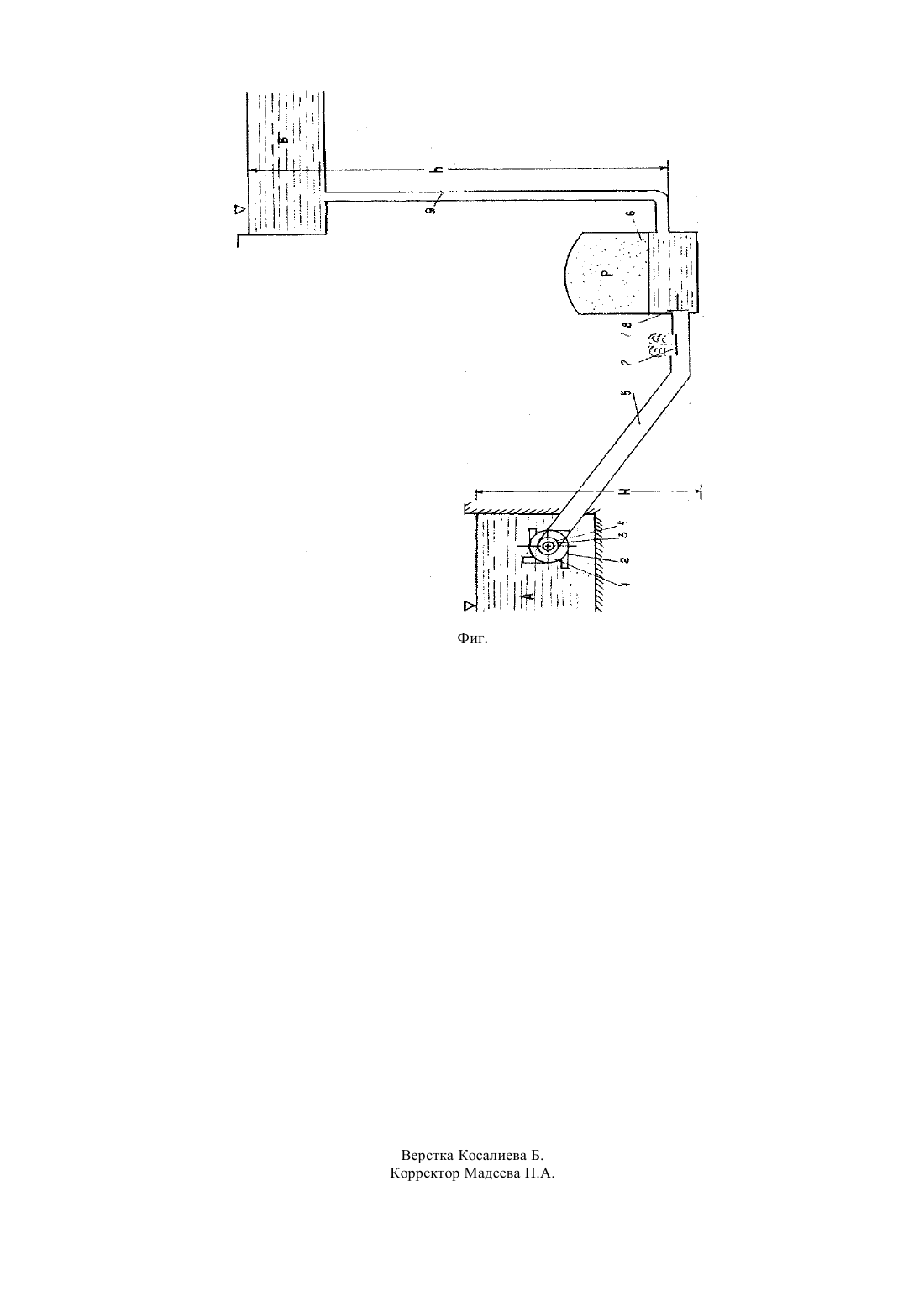

(51) 04 7/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ источника электрической энергии, отсутствие вращающихся частей. К недостаткам относятся засоряемость клапанов наносами и значительный расход воды через ударный клапан. Известен гидравлический таран (Прототип. Д.В. Штеренлихт. Очерки истории гидравлики, водных и строительных искусств, кн.6,в. и первая третьв., стр. 64, средний рис.), состоящий из питательной и нагнетательной труб, воздушного колпака, ударного и нагнетательного клапанов,работающий на основе использования энергии гидравлического удара. В случае забора воды из открытых водоисточников в гидротаран могут поступать наносы, что усложняет эксплуатацию водоподъемника (интенсивный износ клапанов,увеличение площадей зазоров, текущий и капитальный ремонт и.т.д.). Весь этот комплекс недостатков снимется, если у водозабора очистить воду от наносов и мусора. Поставлена задача очистить воду поступающую в гидротаран от наносов и мусора у водозабора. Цель достигается путем применения гидроциклона в качестве оголовка питательного трубопровода гидротарана у водозабора. Техническим результатом является забор воды из источника, очищенной от наносов и мусора, и подача ее в гидротаранную установку. Гидротаранная установка,состоящая из питательной и нагнетательной труб, воздушного колпака, ударного и нагнетательного клапанов,гидроциклона, в котором водоприемный оголовок питательной трубы гидротарана выполнен в виде гидроциклона. Гидротаранная установка состоит из гидроциклона 1, входных патрубков 2 с сеткой,пекового патрубка 3, сливного патрубка 4,питательной трубы 5, воздушного колпака 6,ударного клапана 7, нагнетательного клапана 8,нагнетательной трубы 9. Для внесения ясности ниже приводится схема гидротаранной установки. Фиг. - схема гидротаранной установки. Гидротаранная установка работает следующим образом. Вода, забираемая из источника А для гидротарана очищается гидроциклоном 1. Через входные патрубки 2 (с сеткой) поступает вода с(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(57) Гидротаранная установка относится к водоподъемным машинам и может быть использована в области водоснабжения и обводнения пастбищ, сельском хозяйстве и в гидротехнике. Гидротаранная установка, включающая в себе питательный и нагнетательный трубы, воздушный колпак,ударный нагнетательный клапаны,гидроциклон отличается от подобных установок тем, что водоприемный оголовок питательной трубы гидротарана выполнен в виде гидроциклона. Гидротаранная установка лишена опасности заиления наносами питательной и нагнетательной труб, клапанов и воздушного колпака, обладает способностью работать достаточно долго без ремонта, поэтому найдет на практике широкое применение. Предполагаемая установка относится к водоподъемным машинам и может быть использована в области водоснабжения и обводнения пастбищ, сельском хозяйстве и гидротехнике. Известны гидротаранные установки (В.М. Овсепян. Гидравлический таран и таранные установки. М. Машиностроение, 1986, с. 124),состоящие из питательных и нагнетательных труб,воздушного колпака, ударного и нагнетательного клапанов, в которых подъем воды осуществляется в результате использования механической энергии удара жидкости на клапанов. Преимуществом гидротаранных установок является возобновляемость источника энергии,простата их конструкции, независимость от наносами. Гидросмесь получает вращательное движение из - за наличия момента скорости относительно продольной оси гидроциклона. Происходит классификация фаз. Наносы выходят из гидроциклона через песковой патрубок 3, а вода через сливной патрубок 4 поступает в питательную трубу 5. Под действием напора Н вода с большой скоростью устремляется наружу через клапан 7. В момент гидравлического удара клапан 7 закрывается и открывается клапан 8. Вода входит в воздушный колпак 6 и сжимает имеющийся там воздух. Давление в воздушном колпаке повышается. Это происходит до момента начала процесса разрежения в конце трубы 5. Затем клапан 8 закрывается. Происходит расширение воздуха в колпаке 6, то есть вода нагнетается по трубе 9 в бассейн В. Этот процесс остановится, когда давление воздуха будет равно Р. Волна разрежения поднимается вверх по трубе 5 до оголовка в виде гидроциклона и получает соответствующее гидростатическое давление в водоисточнике А. Открывается клапан 7 и процесс повторяется. ФОРМУЛА ИЗОБРЕТЕНИЯ Гидротаранная установка,состоящая из питательной и нагнетательной труб, воздушного колпака, ударного и нагнетательного клапанов,гидроциклона,отличающаяся тем,что водоприемный оголовок питательной трубы тарана выполнен в виде гидроциклона.
