Покровная эмаль

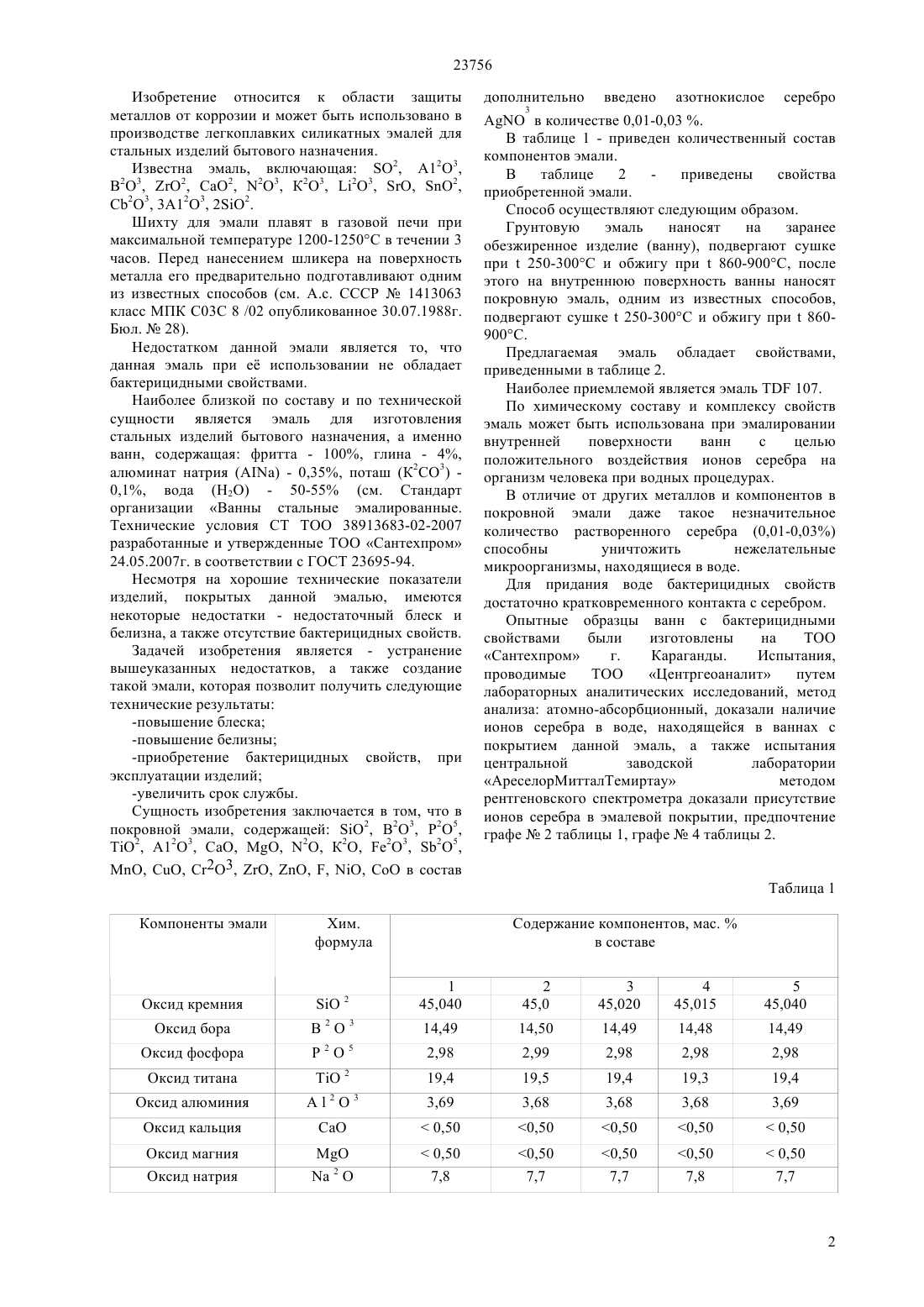

(51) 03 8/02 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ производстве легкоплавких силикатных эмалей для стальных изделий бытового назначения. Сущность изобретения заключается в том, что в покровной эмали, содержащей 2, В 23, Р 25,2, А 123, , , 2, К 2, 23, 25 , 23, , , , ,дополнительно включено азотнокислое серебро, в количестве 0,01-0,03 . Технический результат повышение блеска,белизны, увеличение срока службы, приобретение бакцерицидных свойств.(76) Крючков Владимир Алексеевич Захаров Александр Семенович Богатырев Владимир Павлович(56) Технические условия СТ ТОО 38913683-022007, ТОО Сантехпром, 2007(57) Изобретение относится к области защиты металлов от коррозии и может быть использовано в 23756 Изобретение относится к области защиты металлов от коррозии и может быть использовано в производстве легкоплавких силикатных эмалей для стальных изделий бытового назначения. Известна эмаль, включающая 2, А 12 О 3,2 3 В О , 2, 2, 2 О 3, К 2 О 3, 2 О 3, , 2,2 О 3, 3123, 2 О 2. Шихту для эмали плавят в газовой печи при максимальной температуре 1200-1250 С в течении 3 часов. Перед нанесением шликера на поверхность металла его предварительно подготавливают одним из известных способов (см. А.с. СССР 1413063 класс МПК С 03 С 8 /02 опубликованное 30.07.1988 г. Бюл.28). Недостатком данной эмали является то, что данная эмаль при е использовании не обладает бактерицидными свойствами. Наиболее близкой по составу и по технической сущности является эмаль для изготовления стальных изделий бытового назначения, а именно ванн, содержащая фритта - 100, глина - 4,алюминат натрия- 0,35, поташ (К 2 СО 3) 0,1, вода (Н 2 О) - 50-55 (см. Стандарт организации Ванны стальные эмалированные. Технические условия СТ ТОО 38913683-02-2007 разработанные и утвержденные ТОО Сантехпром 24.05.2007 г. в соответствии с ГОСТ 23695-94. Несмотря на хорошие технические показатели изделий, покрытых данной эмалью, имеются некоторые недостатки - недостаточный блеск и белизна, а также отсутствие бактерицидных свойств. Задачей изобретения является - устранение вышеуказанных недостатков, а также создание такой эмали, которая позволит получить следующие технические результаты-увеличить срок службы. Сущность изобретения заключается в том, что в покровной эмали, содержащей 2, В 2 О 3, 25,2, А 12 О 3, , , 2 О, К 2 О, 2 О 3, 25 , 2 О 3, , , , ,в состав дополнительно введено азотнокислое серебро 3 в количестве 0,01-0,03 . В таблице 1 - приведен количественный состав компонентов эмали. В таблице 2 приведены свойства приобретенной эмали. Способ осуществляют следующим образом. Грунтовую эмаль наносят на заранее обезжиренное изделие (ванну), подвергают сушке при 250-300 С и обжигу при 860-900 С, после этого на внутреннюю поверхность ванны наносят покровную эмаль, одним из известных способов,подвергают сушке 250-300 С и обжигу при 860900 С. Предлагаемая эмаль обладает свойствами,приведенными в таблице 2. Наиболее приемлемой является эмаль 107. По химическому составу и комплексу свойств эмаль может быть использована при эмалировании внутренней поверхности ванн с целью положительного воздействия ионов серебра на организм человека при водных процедурах. В отличие от других металлов и компонентов в покровной эмали даже такое незначительное количество растворенного серебра (0,01-0,03) способны уничтожить нежелательные микроорганизмы, находящиеся в воде. Для придания воде бактерицидных свойств достаточно кратковременного контакта с серебром. Опытные образцы ванн с бактерицидными свойствами были изготовлены на ТОО Сантехпром г. Караганды. Испытания,проводимые ТОО Центргеоаналит путем лабораторных аналитических исследований, метод анализа атомно-абсорбционный, доказали наличие ионов серебра в воде, находящейся в ваннах с покрытием данной эмаль, а также испытания центральной заводской лаборатории АреселорМитталТемиртау методом рентгеновского спектрометра доказали присутствие ионов серебра в эмалевой покрытии, предпочтение графе 2 таблицы 1, графе 4 таблицы 2. Таблица 1 Оксид фосфора Оксид титана Оксид магния Оксид натрия Оксид никеля Оксид кобальта Бактерицидные свойства Содержание ионов серебра в воде на 1 дм 3 , гр. Вода обладает бактерицидными свойствами с содержанием ионов серебра от 1 х 10 -6 до 0,0003 ФОРМУЛА ИЗОБРЕТЕНИЯ Покровная эмаль, содержащая 2, В 2 О 3 , Р 2 О 5,2, А 12 О 3, СаО, , 2 О, К 2 О, 2 О 3, 2 О 5,, , 2 О 3, , , , , ,отличающаяся тем, что в состав дополнительно включено азотнокислое серебро 3 в количестве 0,01-0,03 .
