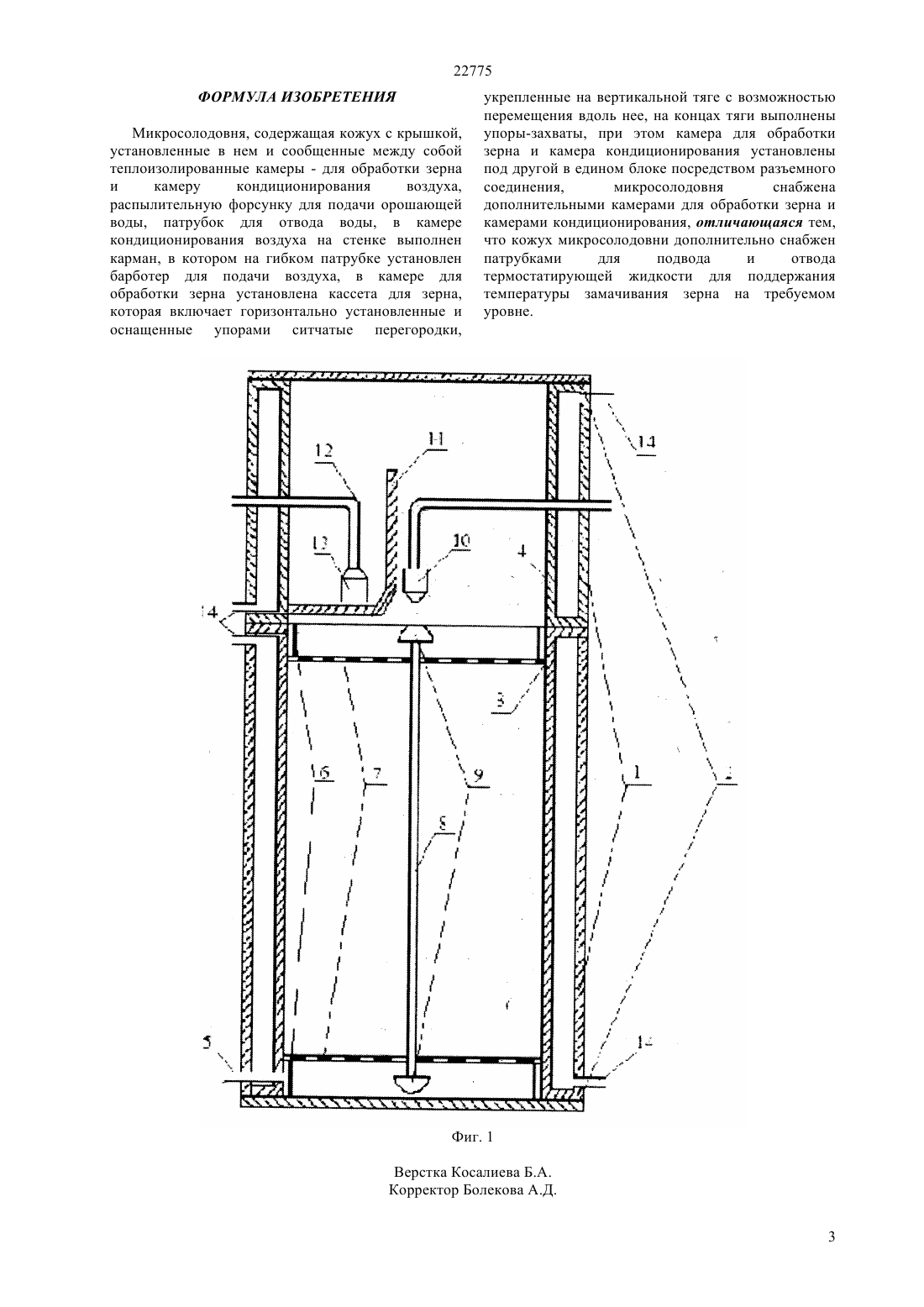

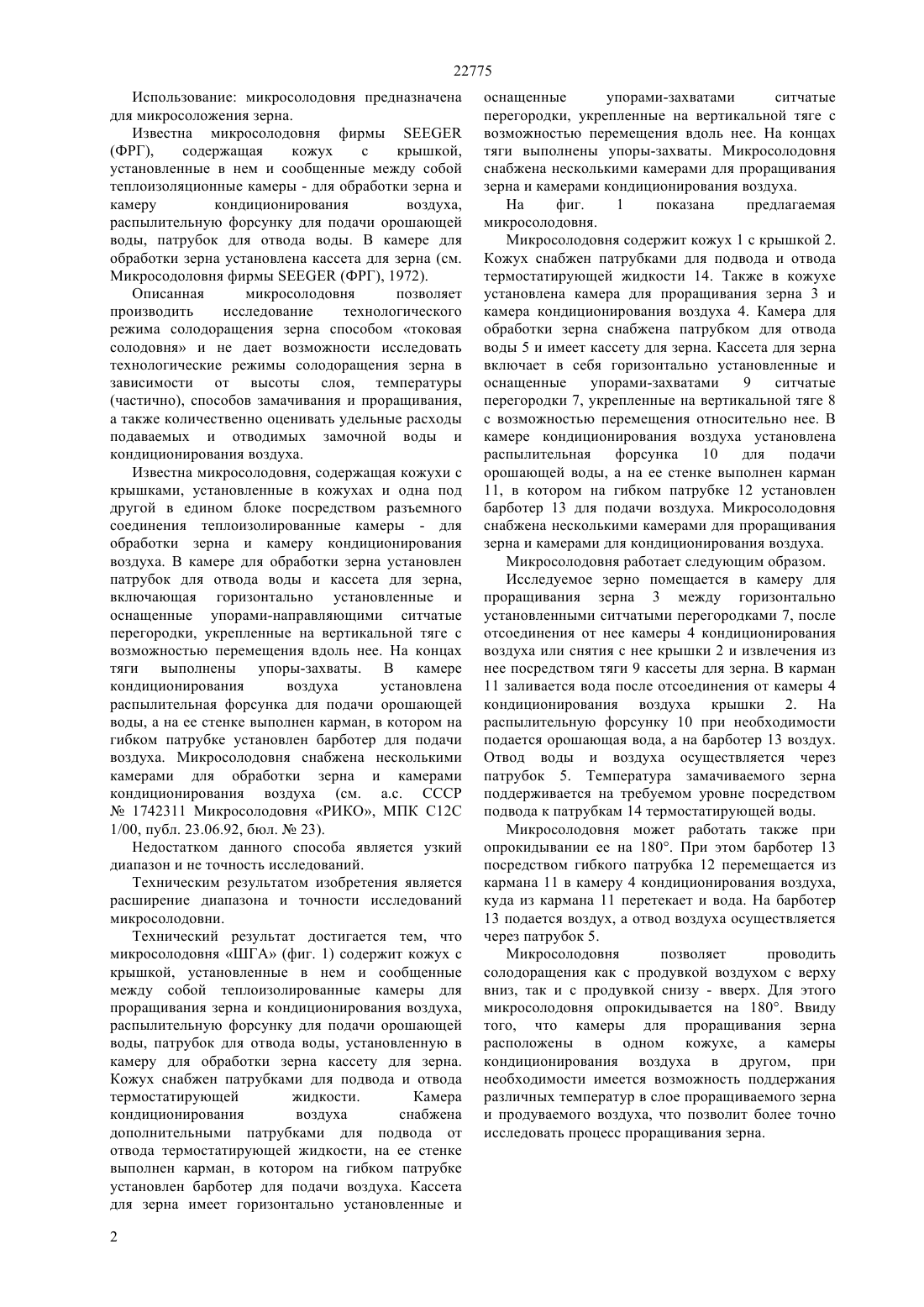

(51) 12 1/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ воды, патрубок для отвода воды, установленную в камеру для обработки зерна кассету для зерна. Кожух снабжен патрубками для подвода и отвода термостатирующей жидкости. Камера кондиционирования воздуха снабжена дополнительными патрубками для подвода от отвода термостатирующей жидкости, на ее стенке выполнен карман, в котором на гибком патрубке установлен барботер для подачи воздуха. Кассета для зерна имеет горизонтально установленные и оснащенные упорами-захватами ситчатые перегородки, укрепленные на вертикальной тяге с возможностью перемещения вдоль нее. На концах тяги выполнены упоры-захваты. Микросолодовня снабжена несколькими камерами для проращивания зерна и камерами кондиционирования воздуха.(57) Использование микросолодовня предназначена для микросоложения зерна. Техническим результатом изобретения является расширение диапазона и точности исследований микросолодовни. Технический результат достигается тем, что микросолодовня ШГА (фиг. 1) содержит кожух с крышкой, установленные в нем и сообщенные между собой теплоизолированные камеры для проращивания зерна и кондиционирования воздуха,распылительную форсунку для подачи орошающей 22775 Использование микросолодовня предназначена для микросоложения зерна. Известна микросолодовня фирмы(ФРГ),содержащая кожух с крышкой,установленные в нем и сообщенные между собой теплоизоляционные камеры - для обработки зерна и камеру кондиционирования воздуха,распылительную форсунку для подачи орошающей воды, патрубок для отвода воды. В камере для обработки зерна установлена кассета для зерна (см. Микросодоловня фирмы(ФРГ), 1972). Описанная микросолодовня позволяет производить исследование технологического режима солодоращения зерна способом токовая солодовня и не дает возможности исследовать технологические режимы солодоращения зерна в зависимости от высоты слоя, температуры(частично), способов замачивания и проращивания,а также количественно оценивать удельные расходы подаваемых и отводимых замочной воды и кондиционирования воздуха. Известна микросолодовня, содержащая кожухи с крышками, установленные в кожухах и одна под другой в едином блоке посредством разъемного соединения теплоизолированные камеры - для обработки зерна и камеру кондиционирования воздуха. В камере для обработки зерна установлен патрубок для отвода воды и кассета для зерна,включающая горизонтально установленные и оснащенные упорами-направляющими ситчатые перегородки, укрепленные на вертикальной тяге с возможностью перемещения вдоль нее. На концах тяги выполнены упоры-захваты. В камере кондиционирования воздуха установлена распылительная форсунка для подачи орошающей воды, а на ее стенке выполнен карман, в котором на гибком патрубке установлен барботер для подачи воздуха. Микросолодовня снабжена несколькими камерами для обработки зерна и камерами кондиционирования воздуха (см. а.с. СССР 1742311 Микросолодовня РИКО, МПК С 12 С 1/00, публ. 23.06.92, бюл.23). Недостатком данного способа является узкий диапазон и не точность исследований. Техническим результатом изобретения является расширение диапазона и точности исследований микросолодовни. Технический результат достигается тем, что микросолодовня ШГА (фиг. 1) содержит кожух с крышкой, установленные в нем и сообщенные между собой теплоизолированные камеры для проращивания зерна и кондиционирования воздуха,распылительную форсунку для подачи орошающей воды, патрубок для отвода воды, установленную в камеру для обработки зерна кассету для зерна. Кожух снабжен патрубками для подвода и отвода термостатирующей жидкости. Камера кондиционирования воздуха снабжена дополнительными патрубками для подвода от отвода термостатирующей жидкости, на ее стенке выполнен карман, в котором на гибком патрубке установлен барботер для подачи воздуха. Кассета для зерна имеет горизонтально установленные и 2 оснащенные упорами-захватами ситчатые перегородки, укрепленные на вертикальной тяге с возможностью перемещения вдоль нее. На концах тяги выполнены упоры-захваты. Микросолодовня снабжена несколькими камерами для проращивания зерна и камерами кондиционирования воздуха. На фиг. 1 показана предлагаемая микросолодовня. Микросолодовня содержит кожух 1 с крышкой 2. Кожух снабжен патрубками для подвода и отвода термостатирующей жидкости 14. Также в кожухе установлена камера для проращивания зерна 3 и камера кондиционирования воздуха 4. Камера для обработки зерна снабжена патрубком для отвода воды 5 и имеет кассету для зерна. Кассета для зерна включает в себя горизонтально установленные и оснащенные упорами-захватами 9 ситчатые перегородки 7, укрепленные на вертикальной тяге 8 с возможностью перемещения относительно нее. В камере кондиционирования воздуха установлена распылительная форсунка 10 для подачи орошающей воды, а на ее стенке выполнен карман 11, в котором на гибком патрубке 12 установлен барботер 13 для подачи воздуха. Микросолодовня снабжена несколькими камерами для проращивания зерна и камерами для кондиционирования воздуха. Микросолодовня работает следующим образом. Исследуемое зерно помещается в камеру для проращивания зерна 3 между горизонтально установленными ситчатыми перегородками 7, после отсоединения от нее камеры 4 кондиционирования воздуха или снятия с нее крышки 2 и извлечения из нее посредством тяги 9 кассеты для зерна. В карман 11 заливается вода после отсоединения от камеры 4 кондиционирования воздуха крышки 2. На распылительную форсунку 10 при необходимости подается орошающая вода, а на барботер 13 воздух. Отвод воды и воздуха осуществляется через патрубок 5. Температура замачиваемого зерна поддерживается на требуемом уровне посредством подвода к патрубкам 14 термостатирующей воды. Микросолодовня может работать также при опрокидывании ее на 180. При этом барботер 13 посредством гибкого патрубка 12 перемещается из кармана 11 в камеру 4 кондиционирования воздуха,куда из кармана 11 перетекает и вода. На барботер 13 подается воздух, а отвод воздуха осуществляется через патрубок 5. Микросолодовня позволяет проводить солодоращения как с продувкой воздухом с верху вниз, так и с продувкой снизу - вверх. Для этого микросолодовня опрокидывается на 180. Ввиду того, что камеры для проращивания зерна расположены в одном кожухе, а камеры кондиционирования воздуха в другом, при необходимости имеется возможность поддержания различных температур в слое проращиваемого зерна и продуваемого воздуха, что позволит более точно исследовать процесс проращивания зерна. 22775 ФОРМУЛА ИЗОБРЕТЕНИЯ Микросолодовня, содержащая кожух с крышкой,установленные в нем и сообщенные между собой теплоизолированные камеры - для обработки зерна и камеру кондиционирования воздуха,распылительную форсунку для подачи орошающей воды, патрубок для отвода воды, в камере кондиционирования воздуха на стенке выполнен карман, в котором на гибком патрубке установлен барботер для подачи воздуха, в камере для обработки зерна установлена кассета для зерна,которая включает горизонтально установленные и оснащенные упорами ситчатые перегородки, укрепленные на вертикальной тяге с возможностью перемещения вдоль нее, на концах тяги выполнены упоры-захваты, при этом камера для обработки зерна и камера кондиционирования установлены под другой в едином блоке посредством разъемного соединения,микросолодовня снабжена дополнительными камерами для обработки зерна и камерами кондиционирования, отличающаяся тем,что кожух микросолодовни дополнительно снабжен патрубками для подвода и отвода термостатирующей жидкости для поддержания температуры замачивания зерна на требуемом уровне.
