Кабель влагостойкий

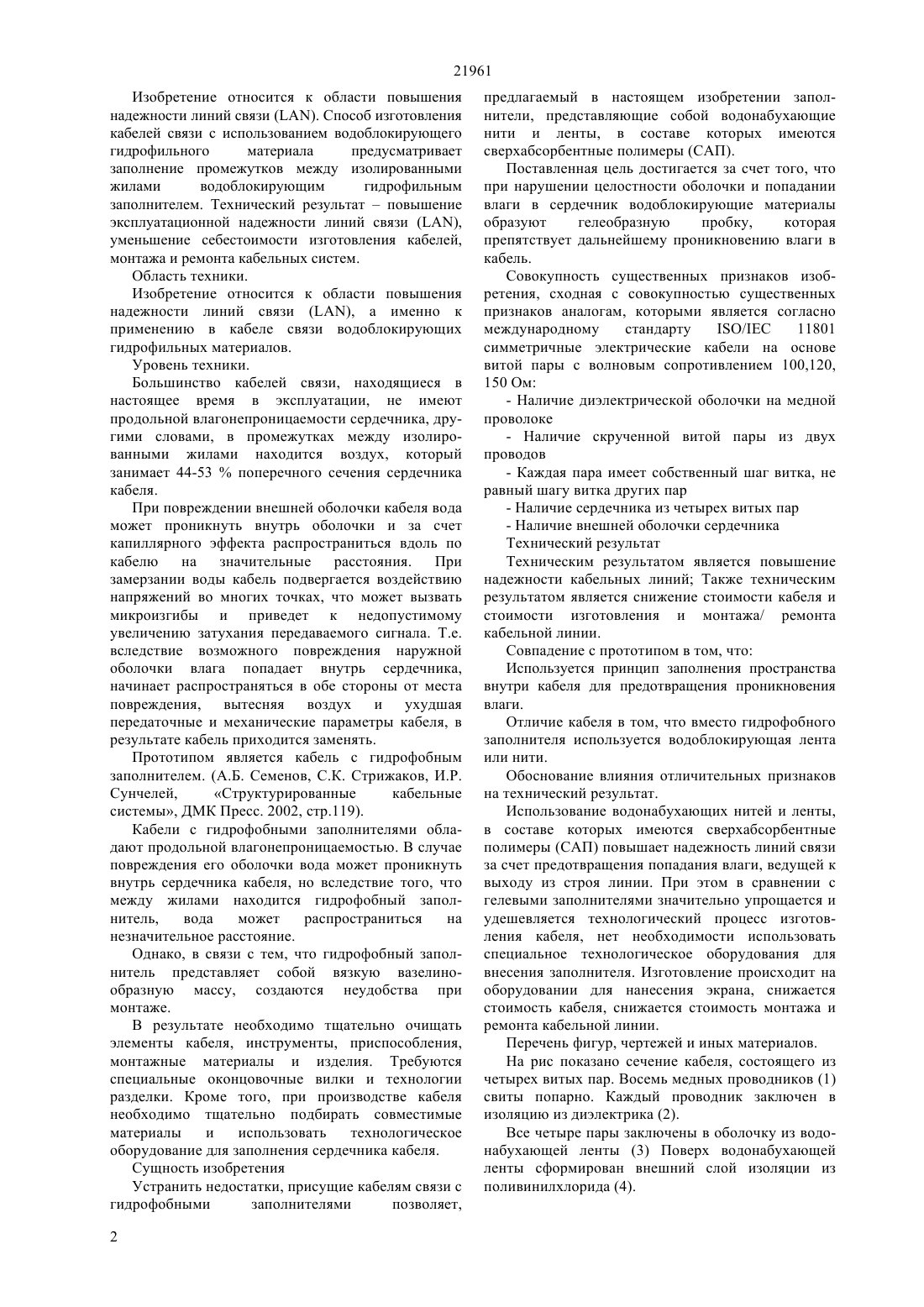

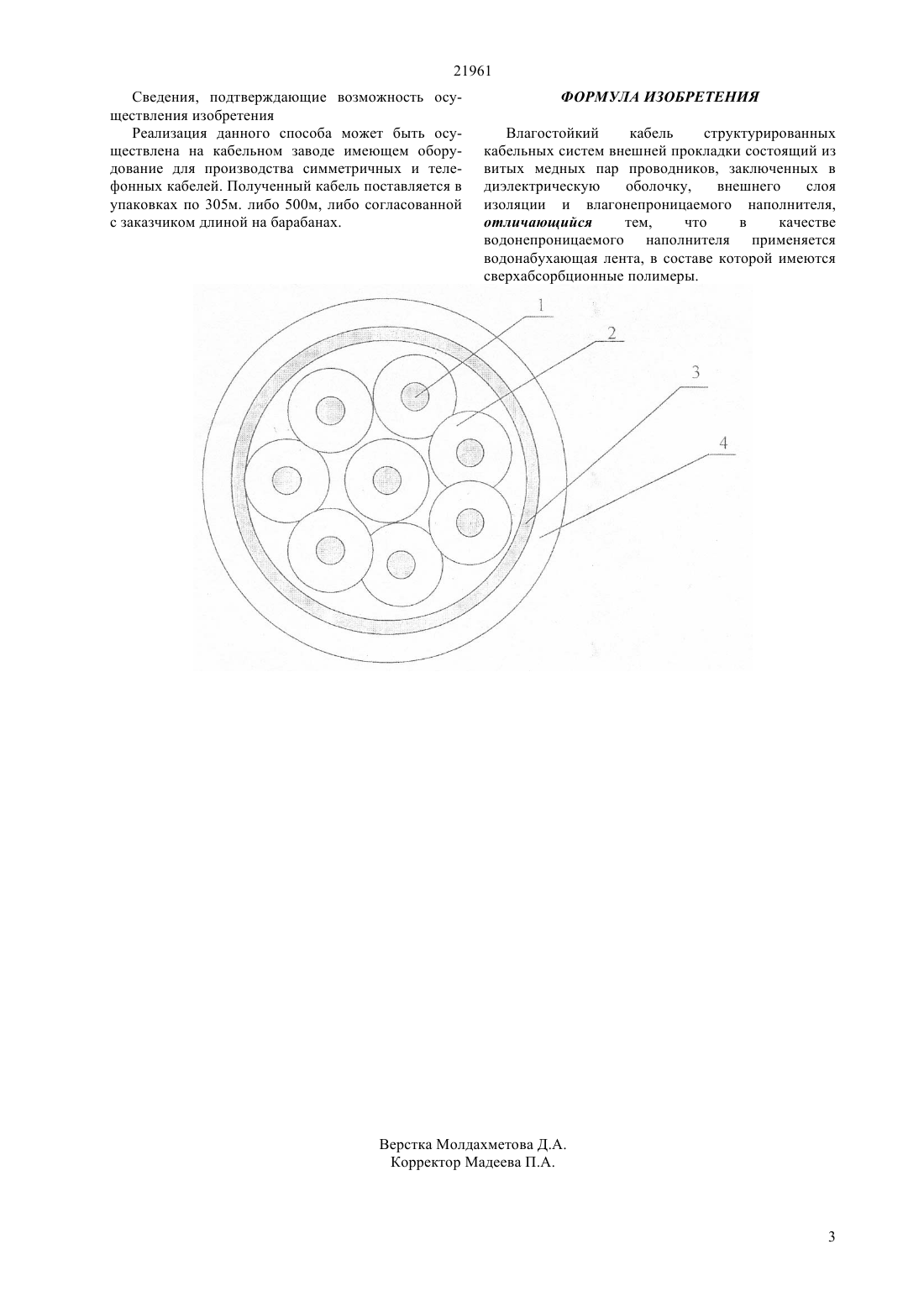

(51) Н 01 В 11/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ и стоимость его монтажа, а так же позволяет снизить трудоемкость и повысить культуру производства при изготовлении кабеля, его монтаже и ремонтно-восстановительных работах. Изобретением является влагостойкий кабель структурированных кабельных систем внешней прокладки состоящий из витых скрученных медных пар проводников, заключенных в диэлектрическую оболочку,внешнего слоя изоляции и влагонепроницаемого наполнителя, отличающийся тем,что в качестве водонепроницаемого наполнителя применяется водонабухающая лента, в составе которой имеются сверхабсорбционные полимеры.(73) Товарищество с ограниченной ответственностью Электрические сети и системы(56) Семенов А.Б., Стрижаков С.К., Сунчелей И.Р. Структурированные кабельные системы - М. ДМК Пресс, 2002, с.119(57) Изобретение относится к области повышения надежности линий связи . Применение кабелей связи с водоблокирующими материалами позволяет повысить надежность кабельных линий снизить как стоимость кабеля, так 21961 Изобретение относится к области повышения надежности линий связи . Способ изготовления кабелей связи с использованием водоблокирующего гидрофильного материала предусматривает заполнение промежутков между изолированными жилами водоблокирующим гидрофильным заполнителем. Технический результатповышение эксплуатационной надежности линий связи ,уменьшение себестоимости изготовления кабелей,монтажа и ремонта кабельных систем. Область техники. Изобретение относится к области повышения надежности линий связи ,именно к применению в кабеле связи водоблокирующих гидрофильных материалов. Уровень техники. Большинство кабелей связи, находящиеся в настоящее время в эксплуатации, не имеют продольной влагонепроницаемости сердечника, другими словами, в промежутках между изолированными жилами находится воздух, который занимает 44-53 поперечного сечения сердечника кабеля. При повреждении внешней оболочки кабеля вода может проникнуть внутрь оболочки и за счет капиллярного эффекта распространиться вдоль по кабелю на значительные расстояния. При замерзании воды кабель подвергается воздействию напряжений во многих точках, что может вызвать микроизгибы и приведет к недопустимому увеличению затухания передаваемого сигнала. Т.е. вследствие возможного повреждения наружной оболочки влага попадает внутрь сердечника,начинает распространяться в обе стороны от места повреждения, вытесняя воздух и ухудшая передаточные и механические параметры кабеля, в результате кабель приходится заменять. Прототипом является кабель с гидрофобным заполнителем. (А.Б. Семенов, С.К. Стрижаков, И.Р. Сунчелей,Структурированные кабельные системы, ДМК Пресс. 2002, стр.119). Кабели с гидрофобными заполнителями обладают продольной влагонепроницаемостью. В случае повреждения его оболочки вода может проникнуть внутрь сердечника кабеля, но вследствие того, что между жилами находится гидрофобный заполнитель,вода может распространиться на незначительное расстояние. Однако, в связи с тем, что гидрофобный заполнитель представляет собой вязкую вазелинообразную массу, создаются неудобства при монтаже. В результате необходимо тщательно очищать элементы кабеля, инструменты, приспособления,монтажные материалы и изделия. Требуются специальные оконцовочные вилки и технологии разделки. Кроме того, при производстве кабеля необходимо тщательно подбирать совместимые материалы и использовать технологическое оборудование для заполнения сердечника кабеля. Сущность изобретения Устранить недостатки, присущие кабелям связи с гидрофобными заполнителями позволяет,2 предлагаемый в настоящем изобретении заполнители, представляющие собой водонабухающие нити и ленты, в составе которых имеются сверхабсорбентные полимеры (САП). Поставленная цель достигается за счет того, что при нарушении целостности оболочки и попадании влаги в сердечник водоблокирующие материалы образуют гелеобразную пробку,которая препятствует дальнейшему проникновению влаги в кабель. Совокупность существенных признаков изобретения, сходная с совокупностью существенных признаков аналогам, которыми является согласно международному стандарту/ 11801 симметричные электрические кабели на основе витой пары с волновым сопротивлением 100,120,150 Ом- Наличие диэлектрической оболочки на медной проволоке- Наличие скрученной витой пары из двух проводов- Каждая пара имеет собственный шаг витка, не равный шагу витка других пар- Наличие сердечника из четырех витых пар- Наличие внешней оболочки сердечника Технический результат Техническим результатом является повышение надежности кабельных линий Также техническим результатом является снижение стоимости кабеля и стоимости изготовления и монтажа/ ремонта кабельной линии. Совпадение с прототипом в том, что Используется принцип заполнения пространства внутри кабеля для предотвращения проникновения влаги. Отличие кабеля в том, что вместо гидрофобного заполнителя используется водоблокирующая лента или нити. Обоснование влияния отличительных признаков на технический результат. Использование водонабухающих нитей и ленты,в составе которых имеются сверхабсорбентные полимеры (САП) повышает надежность линий связи за счет предотвращения попадания влаги, ведущей к выходу из строя линии. При этом в сравнении с гелевыми заполнителями значительно упрощается и удешевляется технологический процесс изготовления кабеля, нет необходимости использовать специальное технологическое оборудования для внесения заполнителя. Изготовление происходит на оборудовании для нанесения экрана, снижается стоимость кабеля, снижается стоимость монтажа и ремонта кабельной линии. Перечень фигур, чертежей и иных материалов. На рис показано сечение кабеля, состоящего из четырех витых пар. Восемь медных проводников (1) свиты попарно. Каждый проводник заключен в изоляцию из диэлектрика (2). Все четыре пары заключены в оболочку из водонабухающей ленты (3) Поверх водонабухающей ленты сформирован внешний слой изоляции из поливинилхлорида (4). 21961 Сведения, подтверждающие возможность осуществления изобретения Реализация данного способа может быть осуществлена на кабельном заводе имеющем оборудование для производства симметричных и телефонных кабелей. Полученный кабель поставляется в упаковках по 305 м. либо 500 м, либо согласованной с заказчиком длиной на барабанах. ФОРМУЛА ИЗОБРЕТЕНИЯ Влагостойкий кабель структурированных кабельных систем внешней прокладки состоящий из витых медных пар проводников, заключенных в диэлектрическую оболочку,внешнего слоя изоляции и влагонепроницаемого наполнителя,отличающийся тем,что в качестве водонепроницаемого наполнителя применяется водонабухающая лента, в составе которой имеются сверхабсорбционные полимеры.
