Комбинированная цельная протяжка

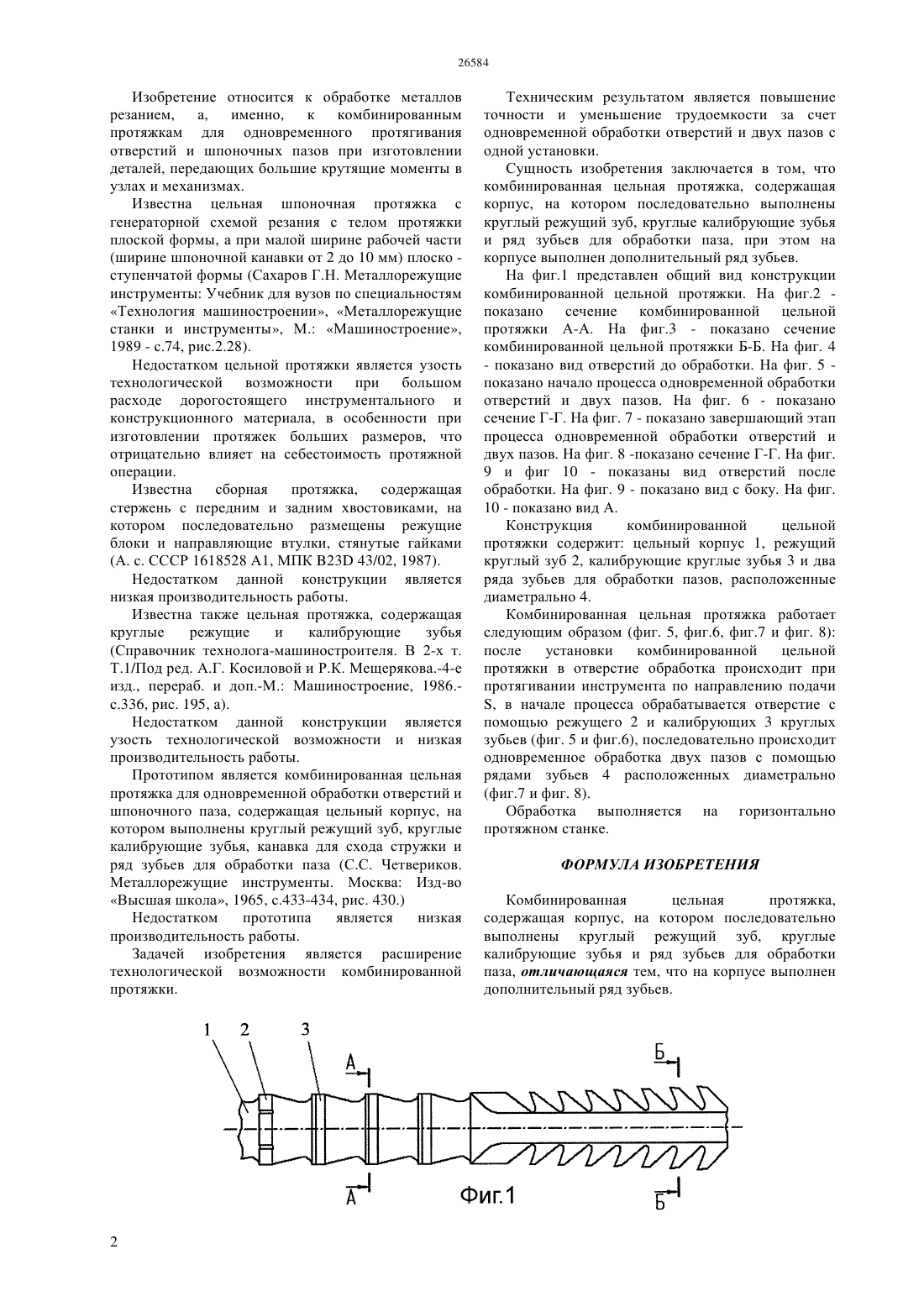

(51) 23 43/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задачей изобретения является расширение технологической возможности комбинированной протяжки. Комбинированная цельная протяжка,содержащая корпус, на котором последовательно выполнены круглый режущий зуб, круглые калибрующие зубья и ряд зубьев для обработки паза, отличающаяся тем, что на корпусе выполнен дополнительный ряд зубьев. Техническим результатом является повышение точности и уменьшение трудоемкости за счет одновременной обработки отверстий и двух пазов с одной установки.(57) Изобретение относится к обработке металлов резанием, а, именно, к комбинированным протяжкам для одновременного протягивания отверстий и шпоночных пазов при изготовлении деталей, передающих большие крутящие моменты в узлах и механизмах. Изобретение относится к обработке металлов резанием, а, именно, к комбинированным протяжкам для одновременного протягивания отверстий и шпоночных пазов при изготовлении деталей, передающих большие крутящие моменты в узлах и механизмах. Известна цельная шпоночная протяжка с генераторной схемой резания с телом протяжки плоской формы, а при малой ширине рабочей части(ширине шпоночной канавки от 2 до 10 мм) плоско ступенчатой формы (Сахаров Г.Н. Металлорежущие инструменты Учебник для вузов по специальностям Технология машиностроении, Металлорежущие станки и инструменты, М. Машиностроение,1989 - с.74, рис.2.28). Недостатком цельной протяжки является узость технологической возможности при большом расходе дорогостоящего инструментального и конструкционного материала, в особенности при изготовлении протяжек больших размеров, что отрицательно влияет на себестоимость протяжной операции. Известна сборная протяжка, содержащая стержень с передним и задним хвостовиками, на котором последовательно размещены режущие блоки и направляющие втулки, стянутые гайками(А. с. СССР 1618528 А 1, МПК 23 43/02, 1987). Недостатком данной конструкции является низкая производительность работы. Известна также цельная протяжка, содержащая круглые режущие и калибрующие зубья(Справочник технолога-машиностроителя. В 2-х т. Т.1/Под ред. А.Г. Косиловой и Р.К. Мещерякова.-4-е изд., перераб. и доп.-М. Машиностроение, 1986.с.336, рис. 195, а). Недостатком данной конструкции является узость технологической возможности и низкая производительность работы. Прототипом является комбинированная цельная протяжка для одновременной обработки отверстий и шпоночного паза, содержащая цельный корпус, на котором выполнены круглый режущий зуб, круглые калибрующие зубья, канавка для схода стружки и ряд зубьев для обработки паза (С.С. Четвериков. Металлорежущие инструменты. Москва Изд-во Высшая школа, 1965, с.433-434, рис. 430.) Недостатком прототипа является низкая производительность работы. Задачей изобретения является расширение технологической возможности комбинированной протяжки. Техническим результатом является повышение точности и уменьшение трудоемкости за счет одновременной обработки отверстий и двух пазов с одной установки. Сущность изобретения заключается в том, что комбинированная цельная протяжка, содержащая корпус, на котором последовательно выполнены круглый режущий зуб, круглые калибрующие зубья и ряд зубьев для обработки паза, при этом на корпусе выполнен дополнительный ряд зубьев. На фиг.1 представлен общий вид конструкции комбинированной цельной протяжки. На фиг.2 показано сечение комбинированной цельной протяжки А-А. На фиг.3 - показано сечение комбинированной цельной протяжки Б-Б. На фиг. 4- показано вид отверстий до обработки. На фиг. 5 показано начало процесса одновременной обработки отверстий и двух пазов. На фиг. 6 - показано сечение Г-Г. На фиг. 7 - показано завершающий этап процесса одновременной обработки отверстий и двух пазов. На фиг. 8 -показано сечение Г-Г. На фиг. 9 и фиг 10 - показаны вид отверстий после обработки. На фиг. 9 - показано вид с боку. На фиг. 10 - показано вид А. Конструкция комбинированной цельной протяжки содержит цельный корпус 1, режущий круглый зуб 2, калибрующие круглые зубья 3 и два ряда зубьев для обработки пазов, расположенные диаметрально 4. Комбинированная цельная протяжка работает следующим образом (фиг. 5, фиг.6, фиг.7 и фиг. 8) после установки комбинированной цельной протяжки в отверстие обработка происходит при протягивании инструмента по направлению подачи, в начале процесса обрабатывается отверстие с помощью режущего 2 и калибрующих 3 круглых зубьев (фиг. 5 и фиг.6), последовательно происходит одновременное обработка двух пазов с помощью рядами зубьев 4 расположенных диаметрально(фиг.7 и фиг. 8). Обработка выполняется на горизонтально протяжном станке. ФОРМУЛА ИЗОБРЕТЕНИЯ Комбинированная цельная протяжка,содержащая корпус, на котором последовательно выполнены круглый режущий зуб, круглые калибрующие зубья и ряд зубьев для обработки паза, отличающаяся тем, что на корпусе выполнен дополнительный ряд зубьев.
