Цельная круглая ступенчатая плашка

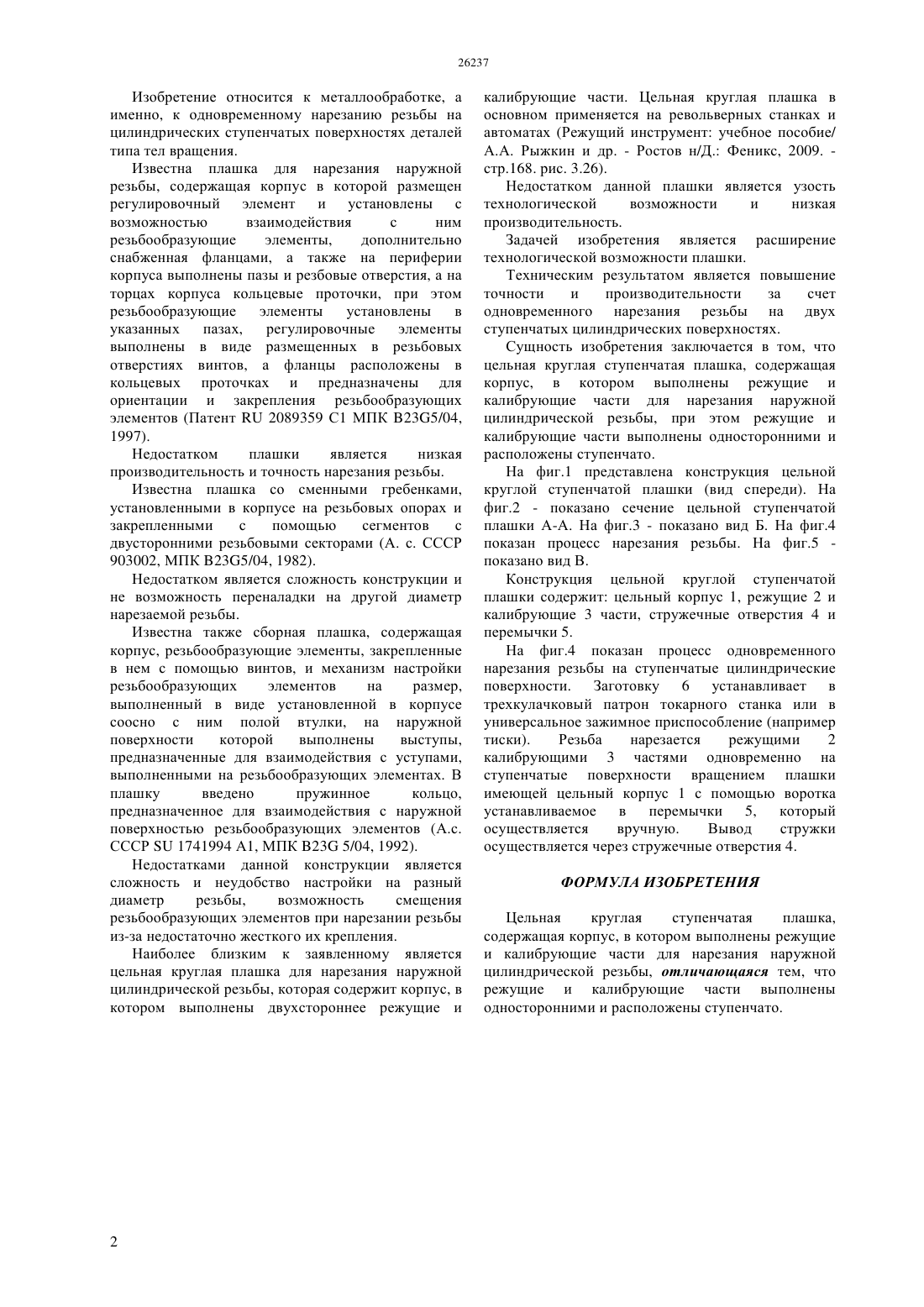

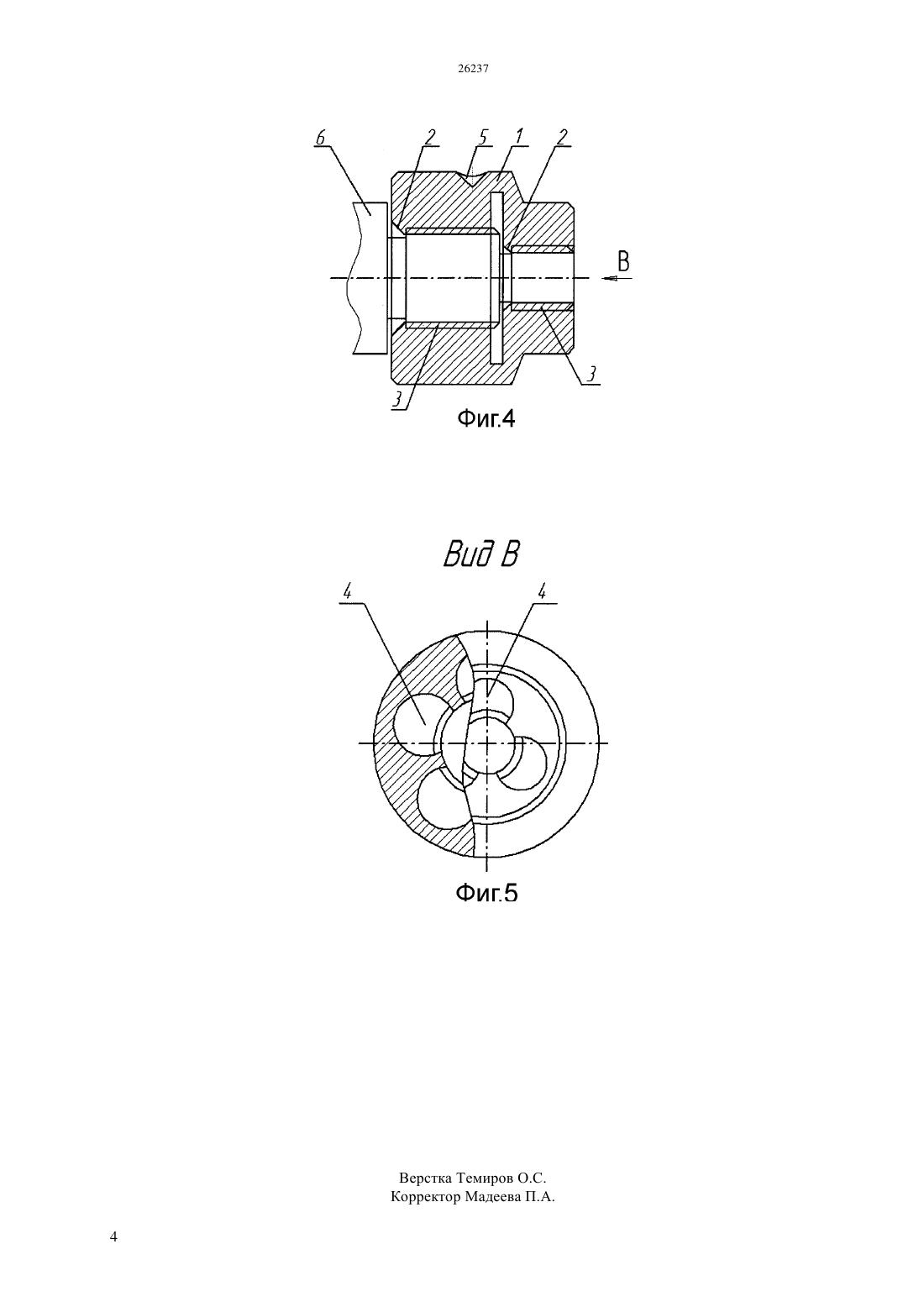

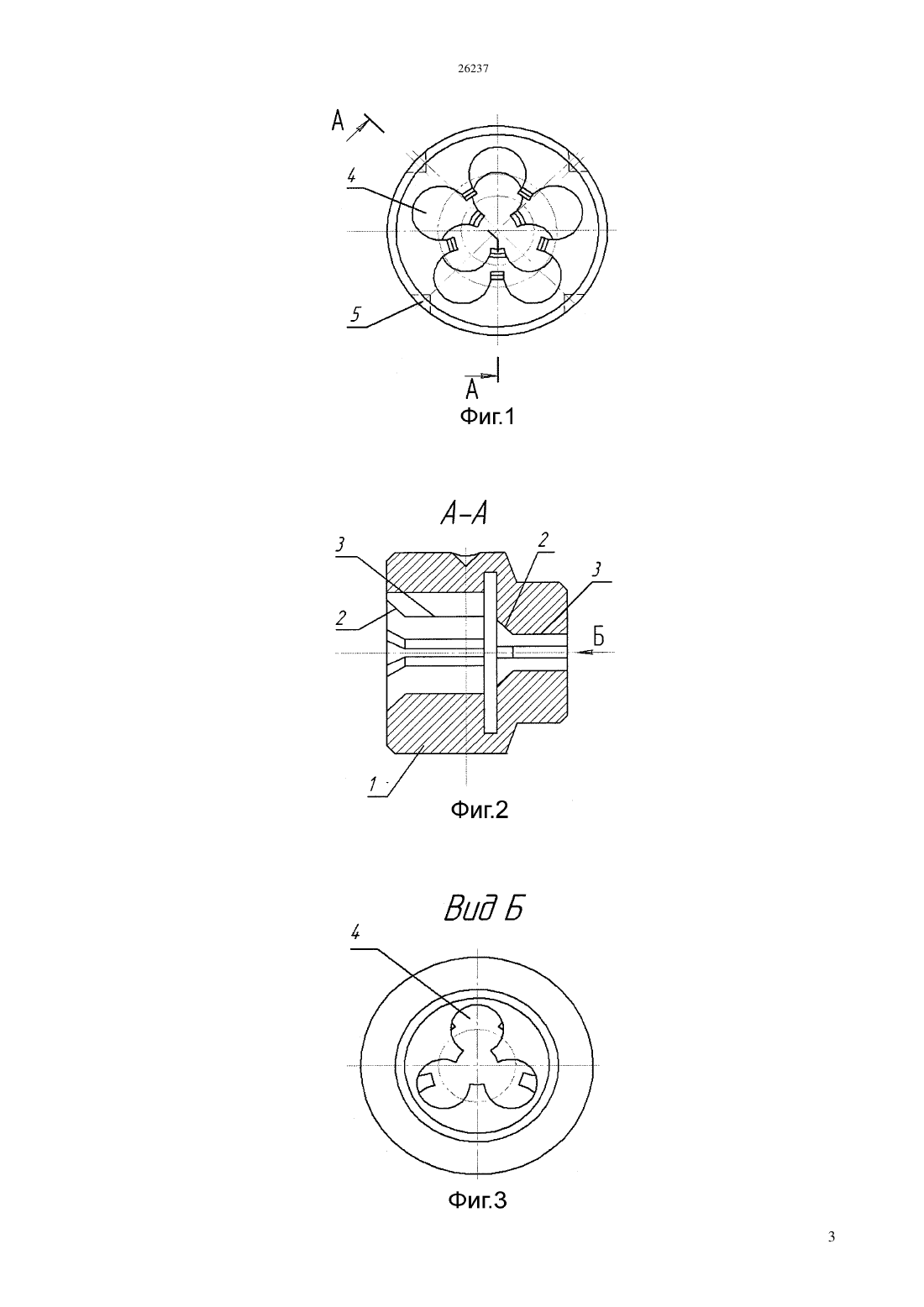

(51) 23 5/04 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ цилиндрических ступенчатых поверхностях деталей типа тел вращения. Задачей изобретения является расширение технологической возможности плашки. Цельная круглая ступенчатая плашка,содержащая корпус, в котором выполнены режущие и калибрующие части для нарезания наружной цилиндрической резьбы, отличающаяся тем, что режущие и калибрующие части выполнены односторонними и расположены ступенчато. Техническим результатом является повышение точности и производительности за счет одновременного нарезания резьбы на двух ступенчатых цилиндрических поверхностях.(72) Шеров Карибек Тагаевич Мусаев Медгат Муратович Ракишев Асет Каригулович(54) ЦЕЛЬНАЯ КРУГЛАЯ СТУПЕНЧАТАЯ ПЛАШКА(57) Изобретение относится к металлообработке, а именно, к одновременному нарезанию резьбы на Изобретение относится к металлообработке, а именно, к одновременному нарезанию резьбы на цилиндрических ступенчатых поверхностях деталей типа тел вращения. Известна плашка для нарезания наружной резьбы, содержащая корпус в которой размещен регулировочный элемент и установлены с возможностью взаимодействия с ним резьбообразующие элементы,дополнительно снабженная фланцами, а также на периферии корпуса выполнены пазы и резбовые отверстия, а на торцах корпуса кольцевые проточки, при этом резьбообразующие элементы установлены в указанных пазах,регулировочные элементы выполнены в виде размещенных в резьбовых отверстиях винтов, а фланцы расположены в кольцевых проточках и предназначены для ориентации и закрепления резьбообразующих элементов (Патент 2089359 С 1 МПК 235/04,1997). Недостатком плашки является низкая производительность и точность нарезания резьбы. Известна плашка со сменными гребенками,установленными в корпусе на резьбовых опорах и закрепленными с помощью сегментов с двусторонними резьбовыми секторами (А. с. СССР 903002, МПК 235/04, 1982). Недостатком является сложность конструкции и не возможность переналадки на другой диаметр нарезаемой резьбы. Известна также сборная плашка, содержащая корпус, резьбообразующие элементы, закрепленные в нем с помощью винтов, и механизм настройки резьбообразующих элементов на размер,выполненный в виде установленной в корпусе соосно с ним полой втулки, на наружной поверхности которой выполнены выступы,предназначенные для взаимодействия с уступами,выполненными на резьбообразующих элементах. В плашку введено пружинное кольцо,предназначенное для взаимодействия с наружной поверхностью резьбообразующих элементов (А.с. СССР 1741994 А 1, МПК 23 5/04, 1992). Недостатками данной конструкции является сложность и неудобство настройки на разный диаметр резьбы,возможность смещения резьбообразующих элементов при нарезании резьбы из-за недостаточно жесткого их крепления. Наиболее близким к заявленному является цельная круглая плашка для нарезания наружной цилиндрической резьбы, которая содержит корпус, в котором выполнены двухстороннее режущие и калибрующие части. Цельная круглая плашка в основном применяется на револьверных станках и автоматах (Режущий инструмент учебное пособие/ А.А. Рыжкин и др. - Ростов н/Д. Феникс, 2009. стр.168. рис. 3.26). Недостатком данной плашки является узость технологической возможности и низкая производительность. Задачей изобретения является расширение технологической возможности плашки. Техническим результатом является повышение точности и производительности за счет одновременного нарезания резьбы на двух ступенчатых цилиндрических поверхностях. Сущность изобретения заключается в том, что цельная круглая ступенчатая плашка, содержащая корпус, в котором выполнены режущие и калибрующие части для нарезания наружной цилиндрической резьбы, при этом режущие и калибрующие части выполнены односторонними и расположены ступенчато. На фиг.1 представлена конструкция цельной круглой ступенчатой плашки (вид спереди). На фиг.2 - показано сечение цельной ступенчатой плашки А-А. На фиг.3 - показано вид Б. На фиг.4 показан процесс нарезания резьбы. На фиг.5 показано вид В. Конструкция цельной круглой ступенчатой плашки содержит цельный корпус 1, режущие 2 и калибрующие 3 части, стружечные отверстия 4 и перемычки 5. На фиг.4 показан процесс одновременного нарезания резьбы на ступенчатые цилиндрические поверхности. Заготовку 6 устанавливает в трехкулачковый патрон токарного станка или в универсальное зажимное приспособление (например тиски). Резьба нарезается режущими 2 калибрующими 3 частями одновременно на ступенчатые поверхности вращением плашки имеющей цельный корпус 1 с помощью воротка устанавливаемое в перемычки 5, который осуществляется вручную. Вывод стружки осуществляется через стружечные отверстия 4. ФОРМУЛА ИЗОБРЕТЕНИЯ Цельная круглая ступенчатая плашка,содержащая корпус, в котором выполнены режущие и калибрующие части для нарезания наружной цилиндрической резьбы, отличающаяся тем, что режущие и калибрующие части выполнены односторонними и расположены ступенчато.
