Протяжка сборная шпоночная

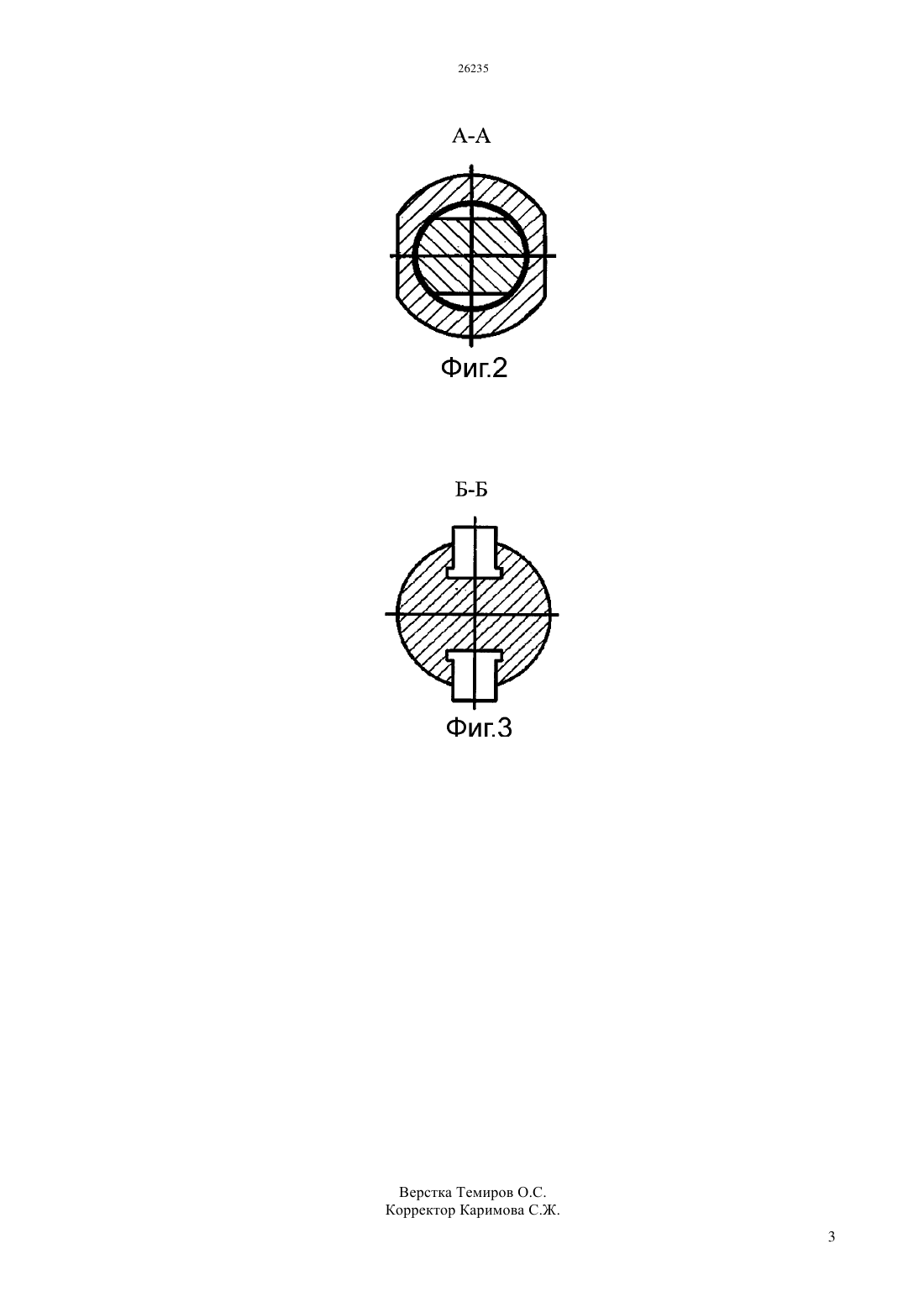

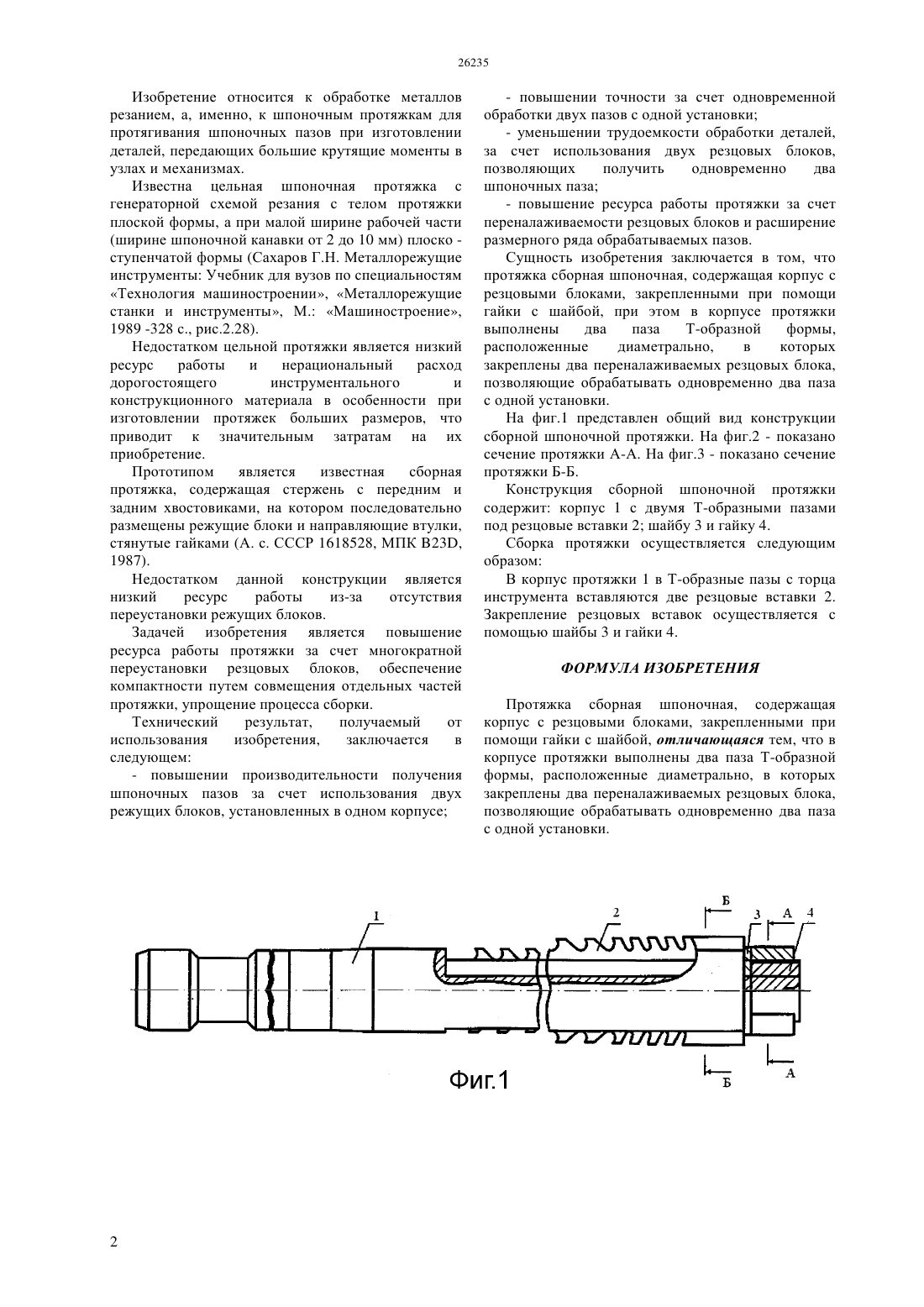

(51) 23 43/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Протяжка сборная шпоночная, содержащая корпус с резцовыми блоками, закрепленными при помощи гайки с шайбой, отличающаяся тем, что в корпусе протяжки выполнены два паза Т-образной формы, расположенные диаметрально, в которых закреплены два переналаживаемых резцовых блока,позволяющие обрабатывать одновременно два паза с одной установки. Технический результат,получаемый от использования изобретения,заключается в следующем- повышении производительности получения шпоночных пазов за счет использования двух режущих блоков, установленных в одном корпусе- повышении точности за счет одновременной обработки пазов с одной установки- уменьшении трудоемкости обработки деталей,за счет использования двух резцовых блоков,позволяющих получить одновременно два шпоночных пазов- повышение ресурса работы протяжки за счет переналаживаемости резцовых блоков и расширение размерного ряда обрабатываемых пазов.(72) Боярский Вячеслав Григорьевич Сихимбаев Муратбай Риздихбаевич Шеров Карибек Тагаевич Макеев Виктор Федорович Муравьев Олег Павлович Бузауова Тоты Мейрбековна(73) Боярский Вячеслав Григорьевич Сихимбаев Муратбай Риздихбаевич Шеров Карибек Тагаевич(57) Изобретение относится к обработке металлов резанием, а, именно, к шпоночным протяжкам для изготовления деталей с двумя шпоночными пазами,соединения которых предусматривают передачу больших крутящих моментов, а также может быть использовано в других узлах и механизмах, в конструкциях деталей которых предусматривается изготовление двух и более шпоночных пазов. Задачей изобретения является повышение ресурса работы протяжки за счет многократной переустановки резцовых блоков, обеспечение компактности путем совмещения отдельных частей протяжки, упрощение процесса сборки. Изобретение относится к обработке металлов резанием, а, именно, к шпоночным протяжкам для протягивания шпоночных пазов при изготовлении деталей, передающих большие крутящие моменты в узлах и механизмах. Известна цельная шпоночная протяжка с генераторной схемой резания с телом протяжки плоской формы, а при малой ширине рабочей части(ширине шпоночной канавки от 2 до 10 мм) плоско ступенчатой формы (Сахаров Г.Н. Металлорежущие инструменты Учебник для вузов по специальностям Технология машиностроении, Металлорежущие станки и инструменты, М. Машиностроение,1989 -328 с., рис.2.28). Недостатком цельной протяжки является низкий ресурс работы и нерациональный расход дорогостоящего инструментального и конструкционного материала в особенности при изготовлении протяжек больших размеров, что приводит к значительным затратам на их приобретение. Прототипом является известная сборная протяжка, содержащая стержень с передним и задним хвостовиками, на котором последовательно размещены режущие блоки и направляющие втулки,стянутые гайками (А. с. СССР 1618528, МПК 23,1987). Недостатком данной конструкции является низкий ресурс работы из-за отсутствия переустановки режущих блоков. Задачей изобретения является повышение ресурса работы протяжки за счет многократной переустановки резцовых блоков, обеспечение компактности путем совмещения отдельных частей протяжки, упрощение процесса сборки. Технический результат,получаемый от использования изобретения,заключается в следующем- повышении производительности получения шпоночных пазов за счет использования двух режущих блоков, установленных в одном корпусе- повышении точности за счет одновременной обработки двух пазов с одной установки- уменьшении трудоемкости обработки деталей,за счет использования двух резцовых блоков,позволяющих получить одновременно два шпоночных паза- повышение ресурса работы протяжки за счет переналаживаемости резцовых блоков и расширение размерного ряда обрабатываемых пазов. Сущность изобретения заключается в том, что протяжка сборная шпоночная, содержащая корпус с резцовыми блоками, закрепленными при помощи гайки с шайбой, при этом в корпусе протяжки выполнены два паза Т-образной формы,расположенные диаметрально,в которых закреплены два переналаживаемых резцовых блока,позволяющие обрабатывать одновременно два паза с одной установки. На фиг.1 представлен общий вид конструкции сборной шпоночной протяжки. На фиг.2 - показано сечение протяжки А-А. На фиг.3 - показано сечение протяжки Б-Б. Конструкция сборной шпоночной протяжки содержит корпус 1 с двумя Т-образными пазами под резцовые вставки 2 шайбу 3 и гайку 4. Сборка протяжки осуществляется следующим образом В корпус протяжки 1 в Т-образные пазы с торца инструмента вставляются две резцовые вставки 2. Закрепление резцовых вставок осуществляется с помощью шайбы 3 и гайки 4. ФОРМУЛА ИЗОБРЕТЕНИЯ Протяжка сборная шпоночная, содержащая корпус с резцовыми блоками, закрепленными при помощи гайки с шайбой, отличающаяся тем, что в корпусе протяжки выполнены два паза Т-образной формы, расположенные диаметрально, в которых закреплены два переналаживаемых резцовых блока,позволяющие обрабатывать одновременно два паза с одной установки.
