Малопарный кабель телефонной связи

Номер полезной модели: 453

Опубликовано: 16.02.2009

Автор: Гужвин Вадим Юрьевич

Скачать PDF файл.

Формула / Реферат

Полезная модель относится к кабельной технике, а именно к кабелям связи и может применяться в цифровых и аналоговых телекоммуникационных абонентских распределительных сетях.

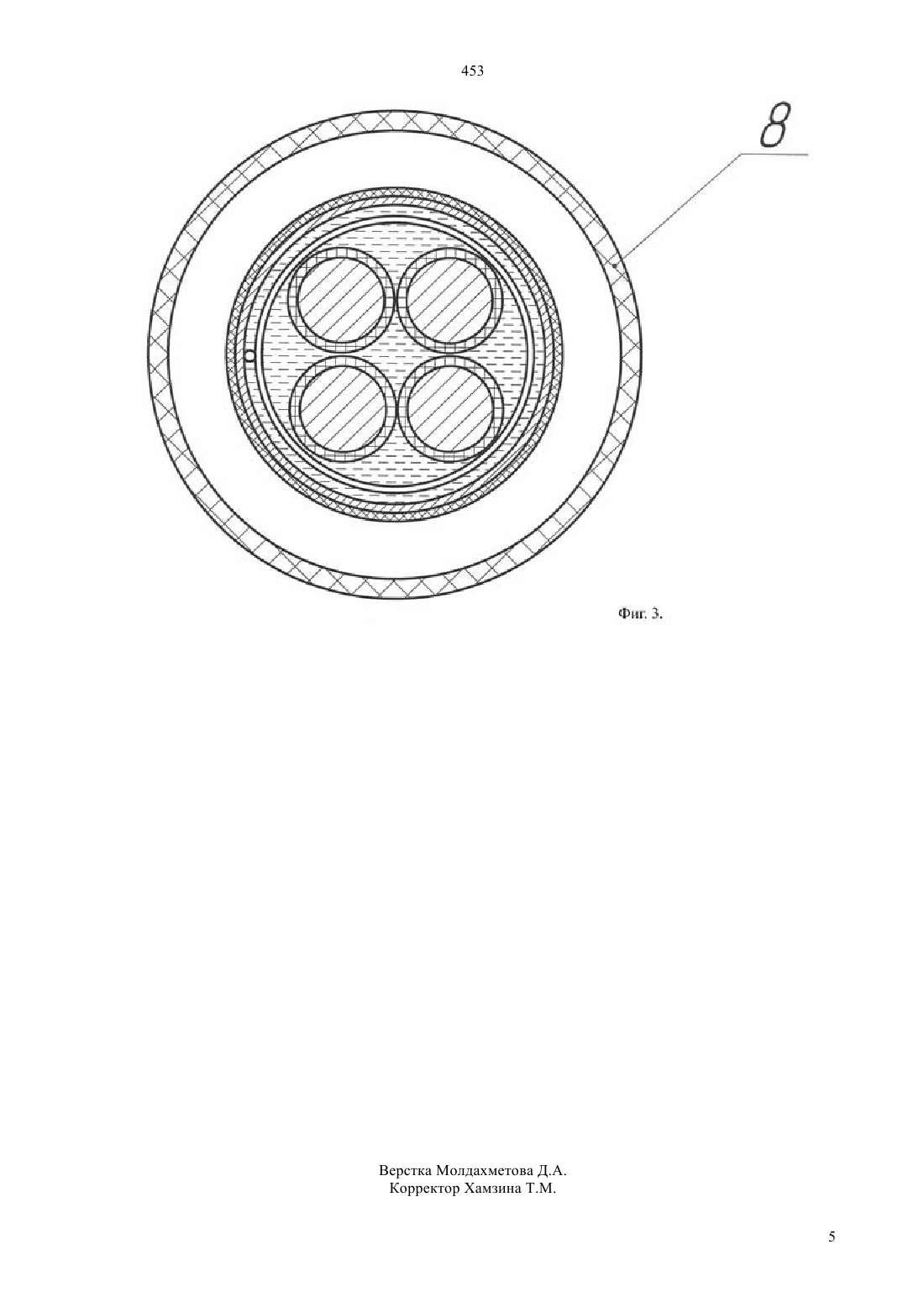

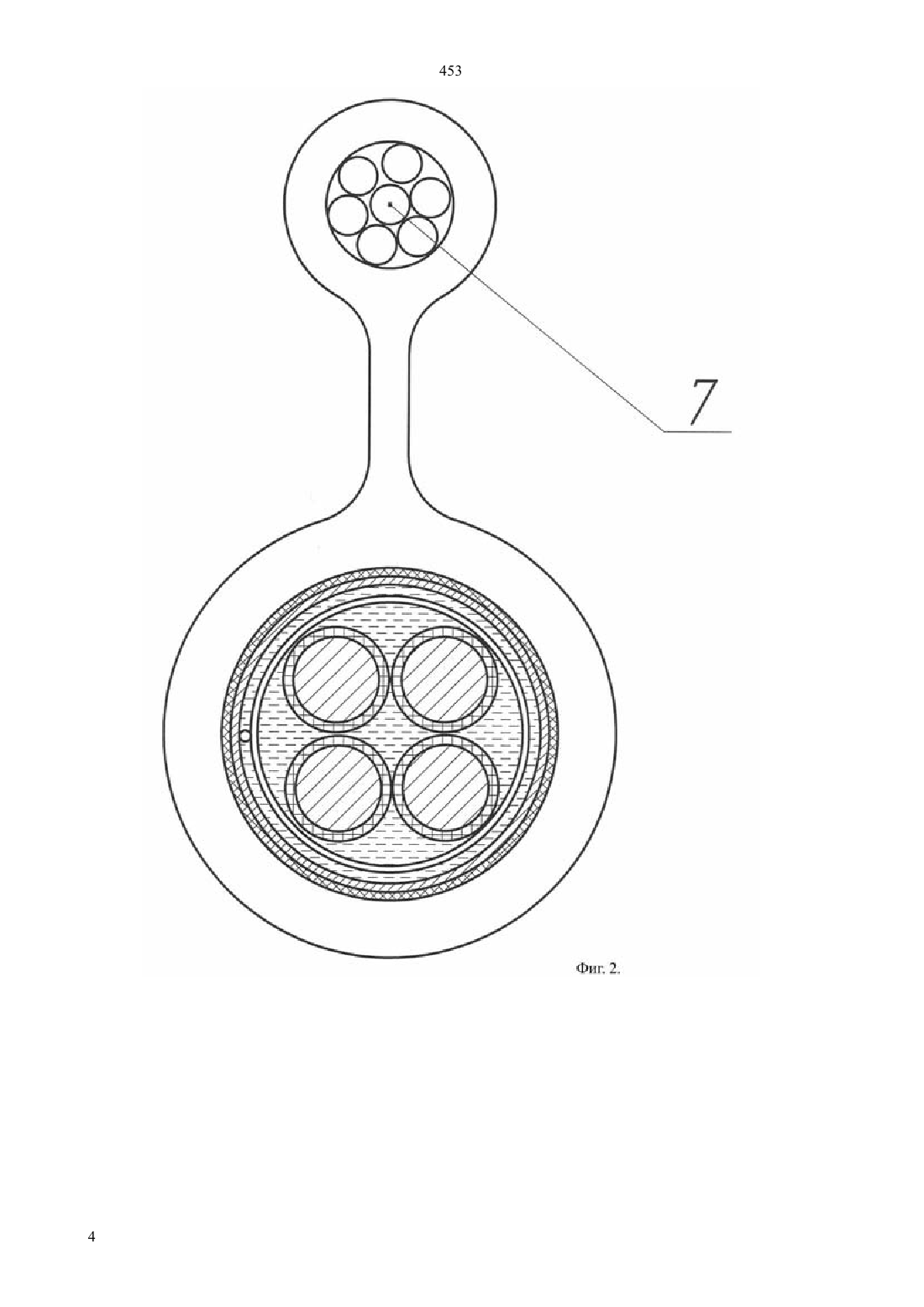

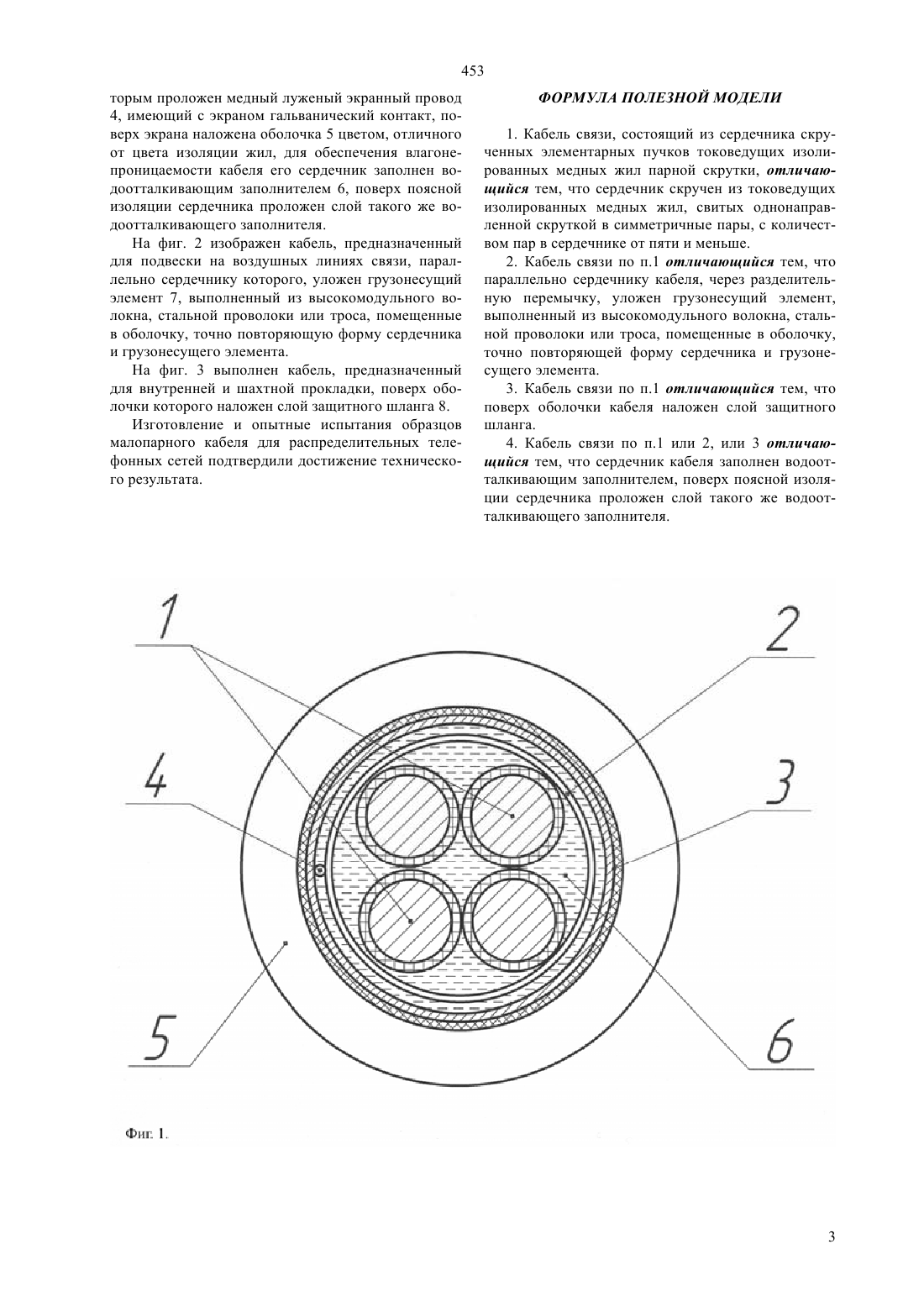

Устройство полезной модели заключается в том, что на сердечник токоведущих изолированных медных жил наложена поясная изоляция, поверх которой наложен экран из алюмополимерной ленты, под которым проложен медный луженый экранный провод, имеющий с ним гальванический контакт, поверх экрана наложена оболочка цветом, отличного от цвета изоляции жил, для обеспечения влагонепроницаемости кабеля его сердечник заполнен водоотталкивающим заполнителем, поверх поясной изоляции сердечника проложен слой такого же водоотталкивающего заполнителя, для подвески кабеля на воздушных линиях связи, параллельно сердечнику кабеля, через разделительную перемычку, уложен грузонесущий элемент, помещенные в оболочку, при внутренней и шахтной прокладке поверх оболочки кабеля наложен слой защитного шланга.
Изготовление и опытные испытания образцов полезной модели подтвердили достижение технического результата.

Текст

Смотреть все

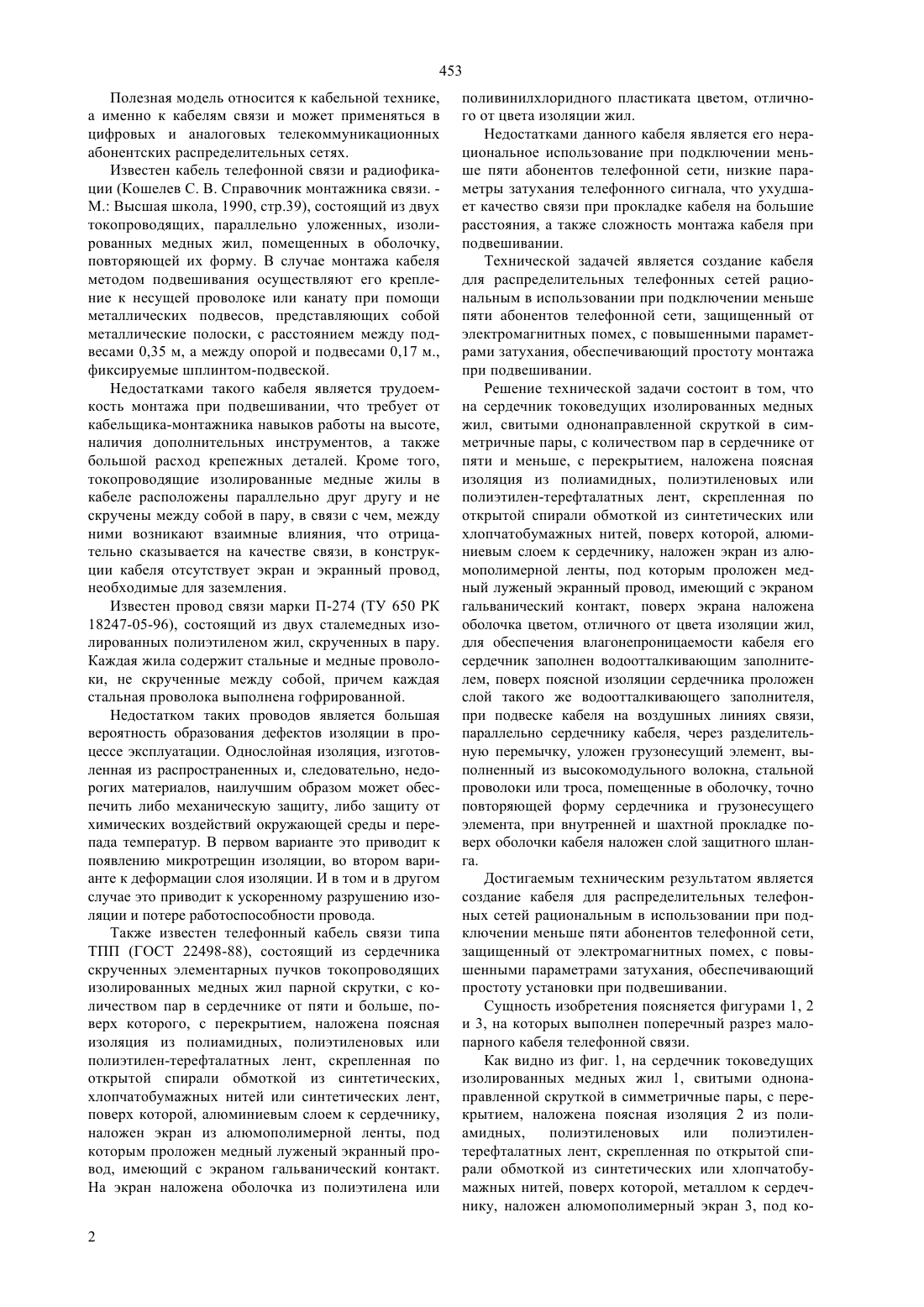

(51) 04 3/50 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ вод, имеющий с ним гальванический контакт, поверх экрана наложена оболочка цветом, отличного от цвета изоляции жил, для обеспечения влагонепроницаемости кабеля его сердечник заполнен водоотталкивающим заполнителем, поверх поясной изоляции сердечника проложен слой такого же водоотталкивающего заполнителя, для подвески кабеля на воздушных линиях связи, параллельно сердечнику кабеля, через разделительную перемычку,уложен грузонесущий элемент, помещенные в оболочку, при внутренней и шахтной прокладке поверх оболочки кабеля наложен слой защитного шланга. Изготовление и опытные испытания образцов полезной модели подтвердили достижение технического результата.(54) МАЛОПАРНЫЙ КАБЕЛЬ ТЕЛЕФОННОЙ СВЯЗИ(57) Полезная модель относится к кабельной технике, а именно к кабелям связи и может применяться в цифровых и аналоговых телекоммуникационных абонентских распределительных сетях. Устройство полезной модели заключается в том,что на сердечник токоведущих изолированных медных жил наложена поясная изоляция, поверх которой наложен экран из алюмополимерной ленты, под которым проложен медный луженый экранный про 453 Полезная модель относится к кабельной технике,а именно к кабелям связи и может применяться в цифровых и аналоговых телекоммуникационных абонентских распределительных сетях. Известен кабель телефонной связи и радиофикации (Кошелев С. В. Справочник монтажника связи. М. Высшая школа, 1990, стр.39), состоящий из двух токопроводящих, параллельно уложенных, изолированных медных жил, помещенных в оболочку,повторяющей их форму. В случае монтажа кабеля методом подвешивания осуществляют его крепление к несущей проволоке или канату при помощи металлических подвесов, представляющих собой металлические полоски, с расстоянием между подвесами 0,35 м, а между опорой и подвесами 0,17 м.,фиксируемые шплинтом-подвеской. Недостатками такого кабеля является трудоемкость монтажа при подвешивании, что требует от кабельщика-монтажника навыков работы на высоте,наличия дополнительных инструментов, а также большой расход крепежных деталей. Кроме того,токопроводящие изолированные медные жилы в кабеле расположены параллельно друг другу и не скручены между собой в пару, в связи с чем, между ними возникают взаимные влияния, что отрицательно сказывается на качестве связи, в конструкции кабеля отсутствует экран и экранный провод,необходимые для заземления. Известен провод связи марки П-274 (ТУ 650 РК 18247-05-96), состоящий из двух сталемедных изолированных полиэтиленом жил, скрученных в пару. Каждая жила содержит стальные и медные проволоки, не скрученные между собой, причем каждая стальная проволока выполнена гофрированной. Недостатком таких проводов является большая вероятность образования дефектов изоляции в процессе эксплуатации. Однослойная изоляция, изготовленная из распространенных и, следовательно, недорогих материалов, наилучшим образом может обеспечить либо механическую защиту, либо защиту от химических воздействий окружающей среды и перепада температур. В первом варианте это приводит к появлению микротрещин изоляции, во втором варианте к деформации слоя изоляции. И в том и в другом случае это приводит к ускоренному разрушению изоляции и потере работоспособности провода. Также известен телефонный кабель связи типа ТПП (ГОСТ 22498-88), состоящий из сердечника скрученных элементарных пучков токопроводящих изолированных медных жил парной скрутки, с количеством пар в сердечнике от пяти и больше, поверх которого, с перекрытием, наложена поясная изоляция из полиамидных, полиэтиленовых или полиэтилен-терефталатных лент, скрепленная по открытой спирали обмоткой из синтетических,хлопчатобумажных нитей или синтетических лент,поверх которой, алюминиевым слоем к сердечнику,наложен экран из алюмополимерной ленты, под которым проложен медный луженый экранный провод, имеющий с экраном гальванический контакт. На экран наложена оболочка из полиэтилена или 2 поливинилхлоридного пластиката цветом, отличного от цвета изоляции жил. Недостатками данного кабеля является его нерациональное использование при подключении меньше пяти абонентов телефонной сети, низкие параметры затухания телефонного сигнала, что ухудшает качество связи при прокладке кабеля на большие расстояния, а также сложность монтажа кабеля при подвешивании. Технической задачей является создание кабеля для распределительных телефонных сетей рациональным в использовании при подключении меньше пяти абонентов телефонной сети, защищенный от электромагнитных помех, с повышенными параметрами затухания, обеспечивающий простоту монтажа при подвешивании. Решение технической задачи состоит в том, что на сердечник токоведущих изолированных медных жил, свитыми однонаправленной скруткой в симметричные пары, с количеством пар в сердечнике от пяти и меньше, с перекрытием, наложена поясная изоляция из полиамидных, полиэтиленовых или полиэтилен-терефталатных лент, скрепленная по открытой спирали обмоткой из синтетических или хлопчатобумажных нитей, поверх которой, алюминиевым слоем к сердечнику, наложен экран из алюмополимерной ленты, под которым проложен медный луженый экранный провод, имеющий с экраном гальванический контакт, поверх экрана наложена оболочка цветом, отличного от цвета изоляции жил,для обеспечения влагонепроницаемости кабеля его сердечник заполнен водоотталкивающим заполнителем, поверх поясной изоляции сердечника проложен слой такого же водоотталкивающего заполнителя,при подвеске кабеля на воздушных линиях связи,параллельно сердечнику кабеля, через разделительную перемычку, уложен грузонесущий элемент, выполненный из высокомодульного волокна, стальной проволоки или троса, помещенные в оболочку, точно повторяющей форму сердечника и грузонесущего элемента, при внутренней и шахтной прокладке поверх оболочки кабеля наложен слой защитного шланга. Достигаемым техническим результатом является создание кабеля для распределительных телефонных сетей рациональным в использовании при подключении меньше пяти абонентов телефонной сети,защищенный от электромагнитных помех, с повышенными параметрами затухания, обеспечивающий простоту установки при подвешивании. Сущность изобретения поясняется фигурами 1, 2 и 3, на которых выполнен поперечный разрез малопарного кабеля телефонной связи. Как видно из фиг. 1, на сердечник токоведущих изолированных медных жил 1, свитыми однонаправленной скруткой в симметричные пары, с перекрытием, наложена поясная изоляция 2 из полиамидных,полиэтиленовых или полиэтилентерефталатных лент, скрепленная по открытой спирали обмоткой из синтетических или хлопчатобумажных нитей, поверх которой, металлом к сердечнику, наложен алюмополимерный экран 3, под ко 453 торым проложен медный луженый экранный провод 4, имеющий с экраном гальванический контакт, поверх экрана наложена оболочка 5 цветом, отличного от цвета изоляции жил, для обеспечения влагонепроницаемости кабеля его сердечник заполнен водоотталкивающим заполнителем 6, поверх поясной изоляции сердечника проложен слой такого же водоотталкивающего заполнителя. На фиг. 2 изображен кабель, предназначенный для подвески на воздушных линиях связи, параллельно сердечнику которого, уложен грузонесущий элемент 7, выполненный из высокомодульного волокна, стальной проволоки или троса, помещенные в оболочку, точно повторяющую форму сердечника и грузонесущего элемента. На фиг. 3 выполнен кабель, предназначенный для внутренней и шахтной прокладки, поверх оболочки которого наложен слой защитного шланга 8. Изготовление и опытные испытания образцов малопарного кабеля для распределительных телефонных сетей подтвердили достижение технического результата. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Кабель связи, состоящий из сердечника скрученных элементарных пучков токоведущих изолированных медных жил парной скрутки, отличающийся тем, что сердечник скручен из токоведущих изолированных медных жил, свитых однонаправленной скруткой в симметричные пары, с количеством пар в сердечнике от пяти и меньше. 2. Кабель связи по п.1 отличающийся тем, что параллельно сердечнику кабеля, через разделительную перемычку, уложен грузонесущий элемент,выполненный из высокомодульного волокна, стальной проволоки или троса, помещенные в оболочку,точно повторяющей форму сердечника и грузонесущего элемента. 3. Кабель связи по п.1 отличающийся тем, что поверх оболочки кабеля наложен слой защитного шланга. 4. Кабель связи по п.1 или 2, или 3 отличающийся тем, что сердечник кабеля заполнен водоотталкивающим заполнителем, поверх поясной изоляции сердечника проложен слой такого же водоотталкивающего заполнителя.

МПК / Метки

МПК: H04B 3/50

Метки: кабель, связи, малопарный, телефонной
