Провод для полевой связи

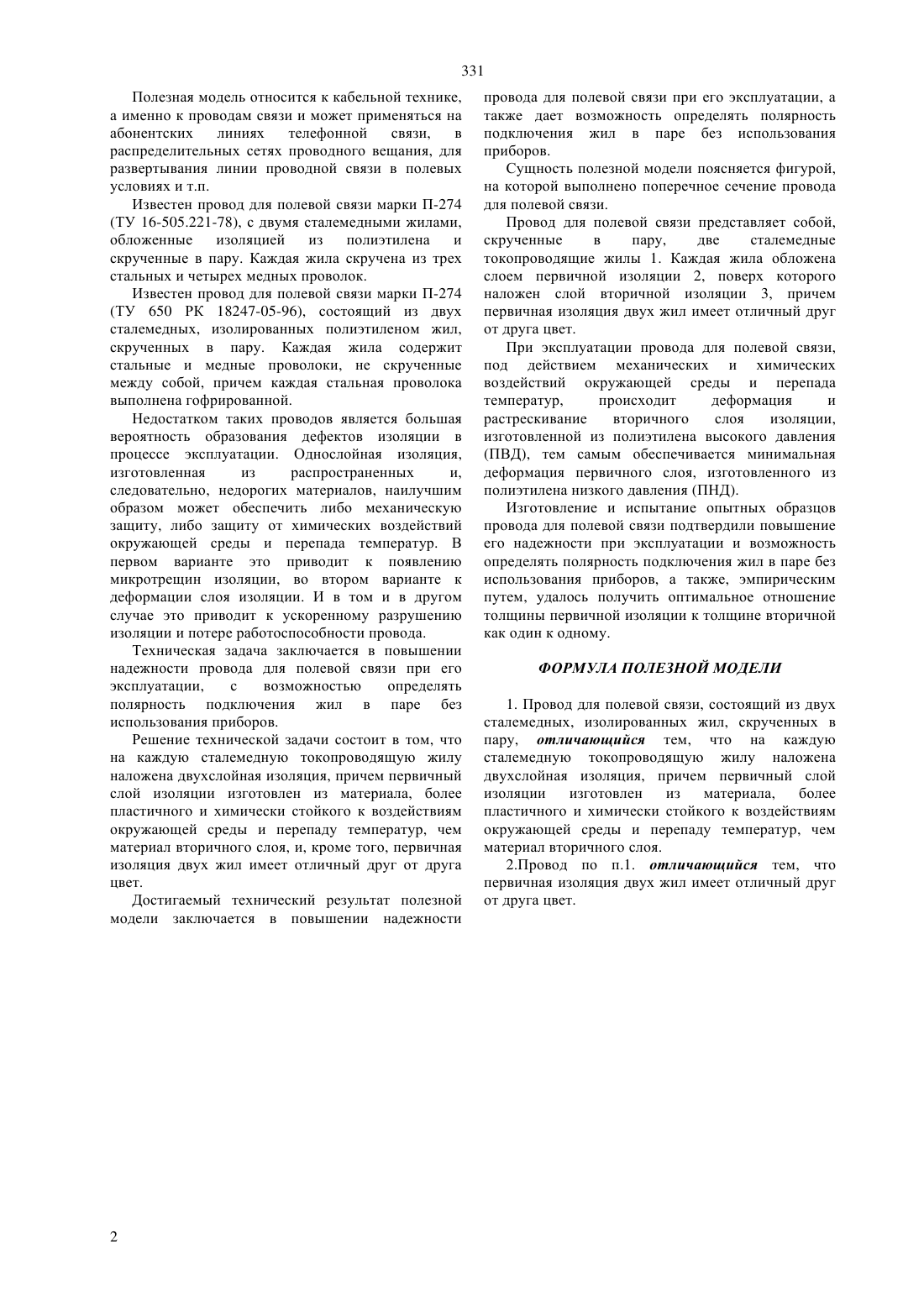

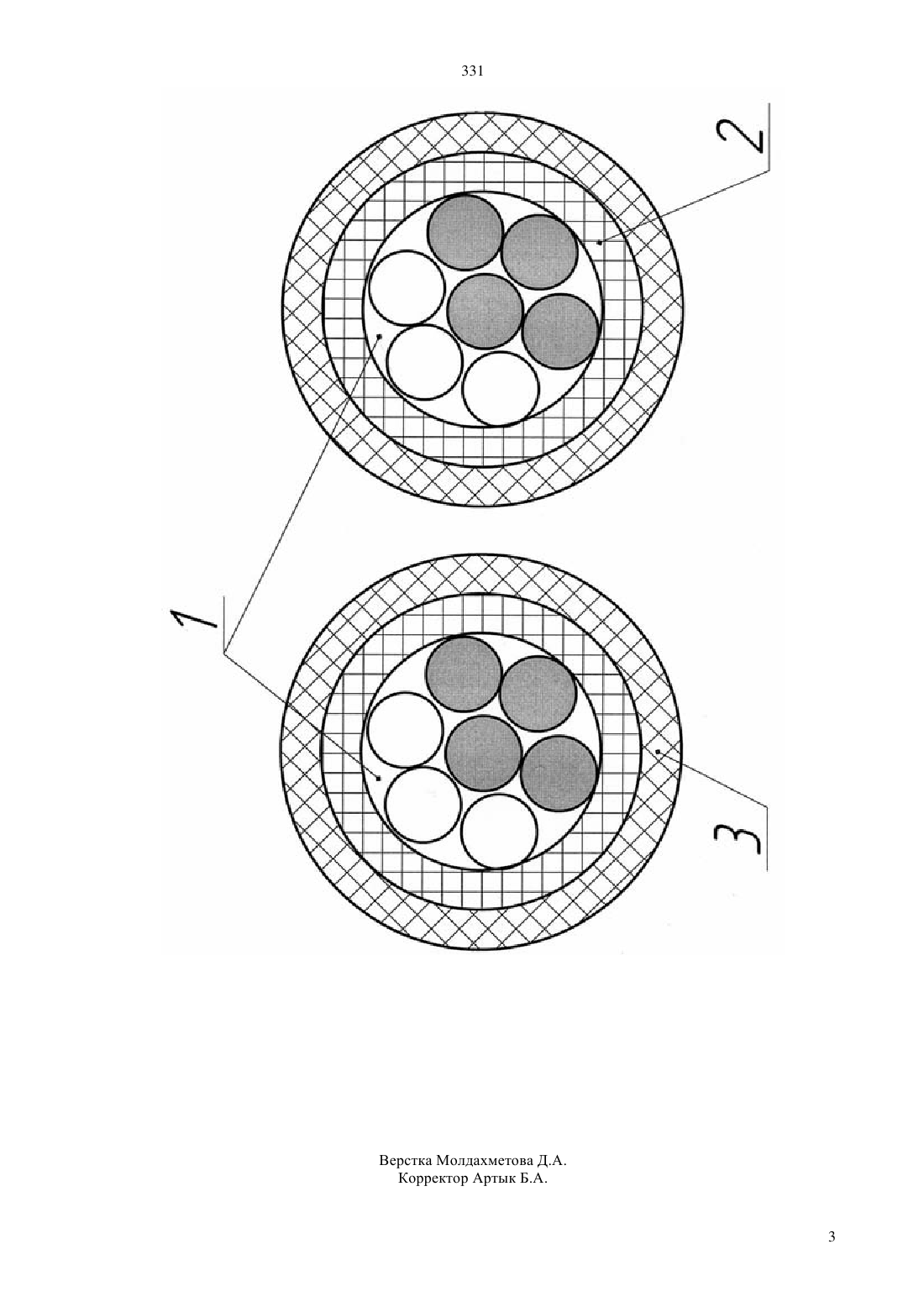

(51) 01 11/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ жилу наложена двухслойная изоляция, причем первичный слой изоляции изготовлен из материала,более пластичного и химически стойкого к воздействиям окружающей среды и перепаду температур, чем материал вторичного слоя,первичная изоляция двух жил имеет отличный друг от друга цвет. Достигаемый технический результат полезной модели заключается в повышении надежности провода для полевой связи при его эксплуатации, а также дает возможность определять полярность подключения жил в паре без использования приборов. Изготовление и испытание опытных образцов провода подтвердили достижение технического результата.(54) ПРОВОД ДЛЯ ПОЛЕВОЙ СВЯЗИ(57) Полезная модель относится к кабельной технике, а именно к проводам связи и предназначена для применения на абонентских линиях телефонной связи, в распределительных сетях проводного вещания, для развертывания линии проводной связи в полевых условиях и т.п. Провод для полевой связи состоит из двух сталемедных, изолированных жил, скрученных в пару, что на каждую сталемедную токопроводящую 331 Полезная модель относится к кабельной технике,а именно к проводам связи и может применяться на абонентских линиях телефонной связи,в распределительных сетях проводного вещания, для развертывания линии проводной связи в полевых условиях и т.п. Известен провод для полевой связи марки П-274(ТУ 16-505.221-78), с двумя сталемедными жилами,обложенные изоляцией из полиэтилена и скрученные в пару. Каждая жила скручена из трех стальных и четырех медных проволок. Известен провод для полевой связи марки П-274(ТУ 650 РК 18247-05-96), состоящий из двух сталемедных, изолированных полиэтиленом жил,скрученных в пару. Каждая жила содержит стальные и медные проволоки, не скрученные между собой, причем каждая стальная проволока выполнена гофрированной. Недостатком таких проводов является большая вероятность образования дефектов изоляции в процессе эксплуатации. Однослойная изоляция,изготовленная из распространенных и,следовательно, недорогих материалов, наилучшим образом может обеспечить либо механическую защиту, либо защиту от химических воздействий окружающей среды и перепада температур. В первом варианте это приводит к появлению микротрещин изоляции, во втором варианте к деформации слоя изоляции. И в том и в другом случае это приводит к ускоренному разрушению изоляции и потере работоспособности провода. Техническая задача заключается в повышении надежности провода для полевой связи при его эксплуатации,с возможностью определять полярность подключения жил в паре без использования приборов. Решение технической задачи состоит в том, что на каждую сталемедную токопроводящую жилу наложена двухслойная изоляция, причем первичный слой изоляции изготовлен из материала, более пластичного и химически стойкого к воздействиям окружающей среды и перепаду температур, чем материал вторичного слоя, и, кроме того, первичная изоляция двух жил имеет отличный друг от друга цвет. Достигаемый технический результат полезной модели заключается в повышении надежности провода для полевой связи при его эксплуатации, а также дает возможность определять полярность подключения жил в паре без использования приборов. Сущность полезной модели поясняется фигурой,на которой выполнено поперечное сечение провода для полевой связи. Провод для полевой связи представляет собой,скрученные в пару,две сталемедные токопроводящие жилы 1. Каждая жила обложена слоем первичной изоляции 2, поверх которого наложен слой вторичной изоляции 3, причем первичная изоляция двух жил имеет отличный друг от друга цвет. При эксплуатации провода для полевой связи,под действием механических и химических воздействий окружающей среды и перепада температур,происходит деформация и растрескивание вторичного слоя изоляции,изготовленной из полиэтилена высокого давления(ПВД), тем самым обеспечивается минимальная деформация первичного слоя, изготовленного из полиэтилена низкого давления (ПНД). Изготовление и испытание опытных образцов провода для полевой связи подтвердили повышение его надежности при эксплуатации и возможность определять полярность подключения жил в паре без использования приборов, а также, эмпирическим путем, удалось получить оптимальное отношение толщины первичной изоляции к толщине вторичной как один к одному. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Провод для полевой связи, состоящий из двух сталемедных, изолированных жил, скрученных в пару, отличающийся тем, что на каждую сталемедную токопроводящую жилу наложена двухслойная изоляция, причем первичный слой изоляции изготовлен из материала, более пластичного и химически стойкого к воздействиям окружающей среды и перепаду температур, чем материал вторичного слоя. 2.Провод по п.1. отличающийся тем, что первичная изоляция двух жил имеет отличный друг от друга цвет.
