Фильтроциклонная шламожироловушка Абдураманова

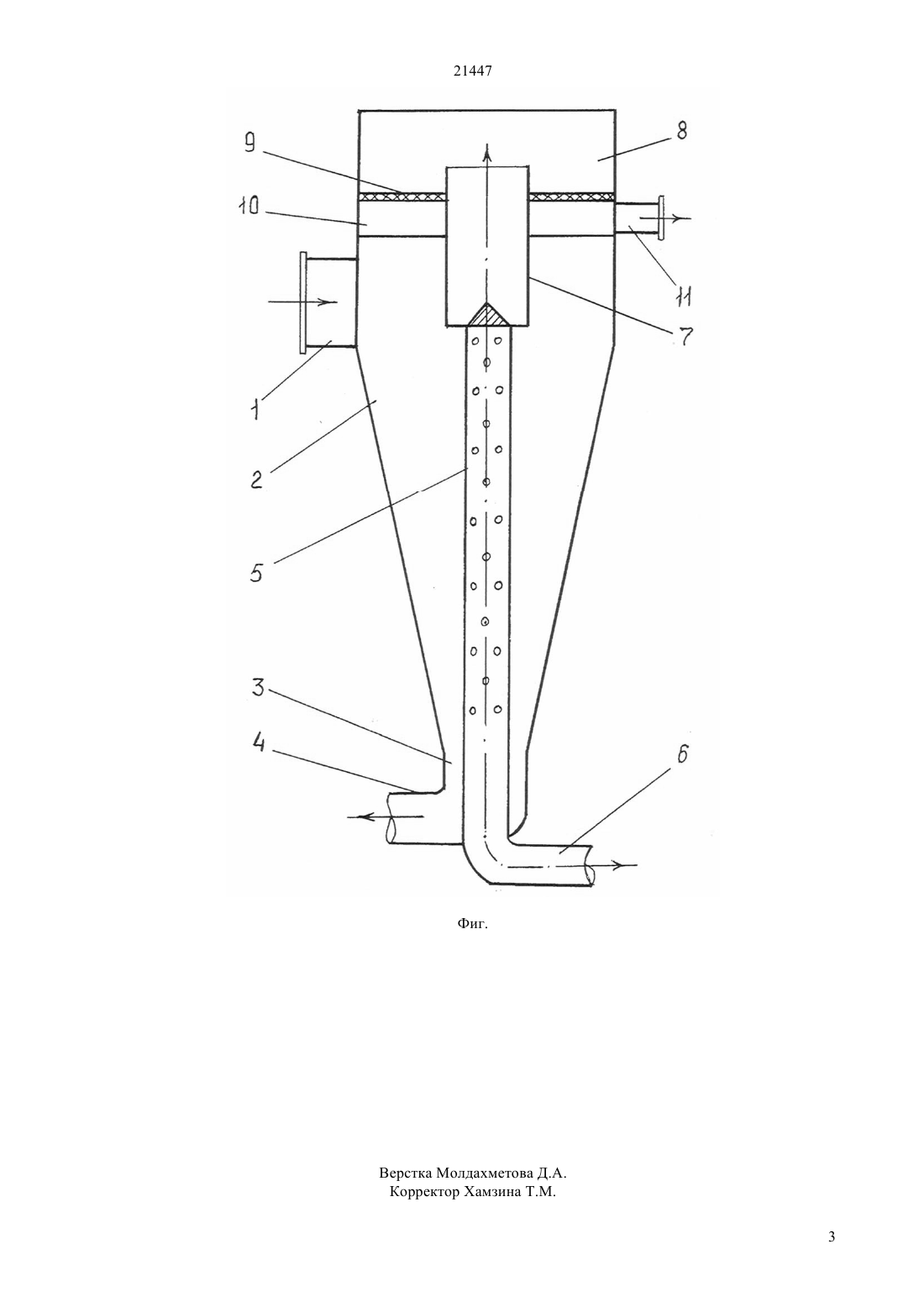

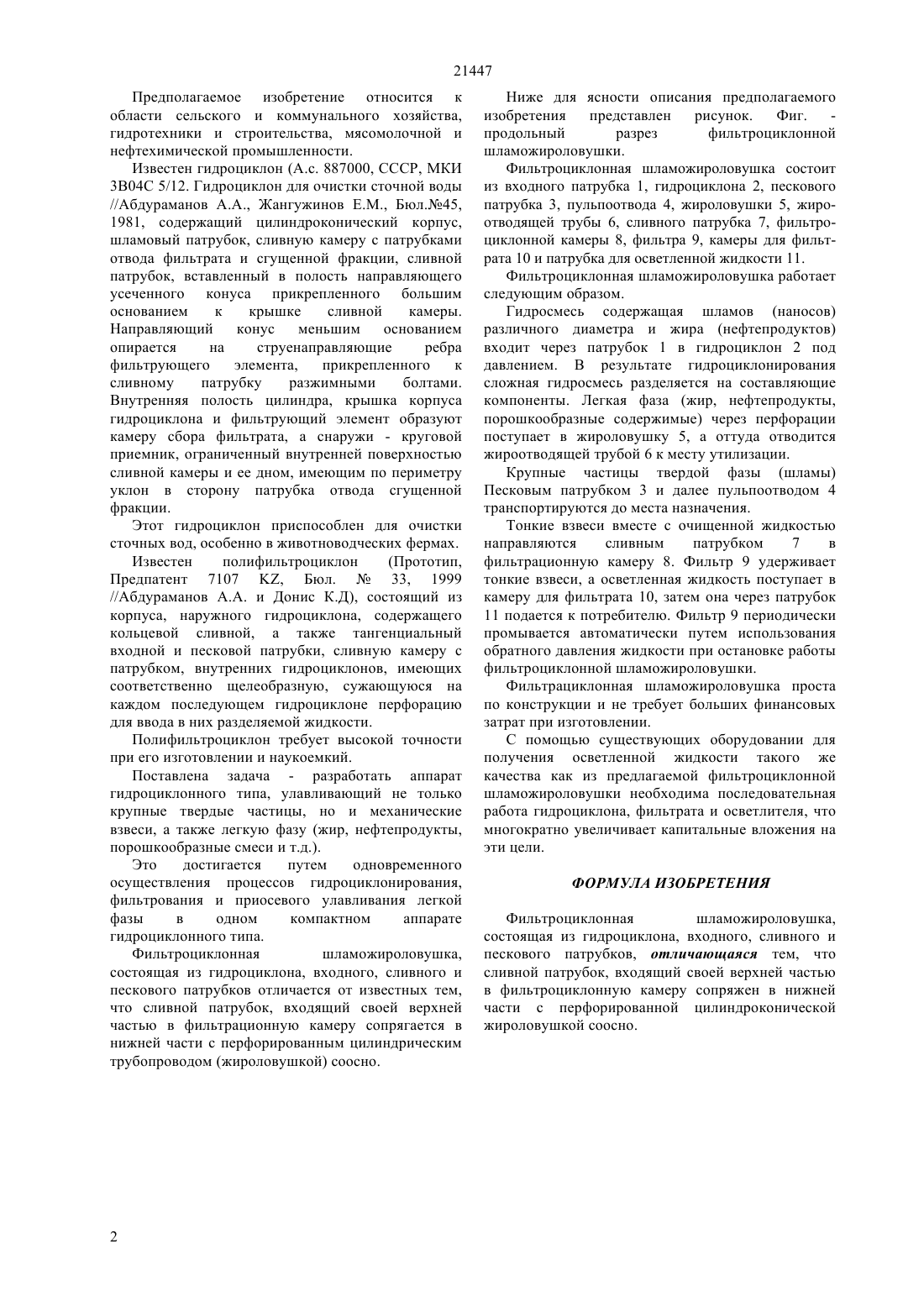

(51) В 04 С 5/10 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Фильтроциклонная шламожироловушка,состоящая из гидроциклона, входного, сливного и пескового патрубков, отличается от известных тем,что сливной патрубок, входящий своей верхней частью в фильтроциклонную камеру сопряжен в нижней части с перфорированной цилиндроконической жироловушкой соосно. Фильтроциклонная шламожироловушка Абдураманова проста по конструкции, экономична в изготовлений и самое главное, может улавливать как твердую фазу сполна и легкую содержимую исходной гидросмеси. Поэтому она очень актуальна,современна и в ней нуждается производство. Найдет широкое применение на практике.(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 7107, В 04 С 5/10, 1999(57) Предполагаемое изобретение относится к области сельского и коммунального хозяйства,гидротехники и строительства, мясомолочной и нефтехимической промышленности. 21447 Предполагаемое изобретение относится к области сельского и коммунального хозяйства,гидротехники и строительства, мясомолочной и нефтехимической промышленности. Известен гидроциклон (А.с. 887000, СССР, МКИ 3 В 04 С 5/12. Гидроциклон для очистки сточной воды//Абдураманов А.А., Жангужинов Е.М., Бюл.45,1981, содержащий цилиндроконический корпус,шламовый патрубок, сливную камеру с патрубками отвода фильтрата и сгущенной фракции, сливной патрубок, вставленный в полость направляющего усеченного конуса прикрепленного большим основанием к крышке сливной камеры. Направляющий конус меньшим основанием опирается на струенаправляющие ребра фильтрующего элемента,прикрепленного к сливному патрубку разжимными болтами. Внутренняя полость цилиндра, крышка корпуса гидроциклона и фильтрующий элемент образуют камеру сбора фильтрата, а снаружи - круговой приемник, ограниченный внутренней поверхностью сливной камеры и ее дном, имеющим по периметру уклон в сторону патрубка отвода сгущенной фракции. Этот гидроциклон приспособлен для очистки сточных вод, особенно в животноводческих фермах. Известен полифильтроциклон//Абдураманов А.А. и Донис К.Д), состоящий из корпуса, наружного гидроциклона, содержащего кольцевой сливной, а также тангенциальный входной и песковой патрубки, сливную камеру с патрубком, внутренних гидроциклонов, имеющих соответственно щелеобразную, сужающуюся на каждом последующем гидроциклоне перфорацию для ввода в них разделяемой жидкости. Полифильтроциклон требует высокой точности при его изготовлении и наукоемкий. Поставлена задача - разработать аппарат гидроциклонного типа, улавливающий не только крупные твердые частицы, но и механические взвеси, а также легкую фазу (жир, нефтепродукты,порошкообразные смеси и т.д.). Это достигается путем одновременного осуществления процессов гидроциклонирования,фильтрования и приосевого улавливания легкой фазы в одном компактном аппарате гидроциклонного типа. Фильтроциклонная шламожироловушка,состоящая из гидроциклона, входного, сливного и пескового патрубков отличается от известных тем,что сливной патрубок, входящий своей верхней частью в фильтрационную камеру сопрягается в нижней части с перфорированным цилиндрическим трубопроводом (жироловушкой) соосно. Ниже для ясности описания предполагаемого изобретения представлен рисунок. Фиг. продольный разрез фильтроциклонной шламожироловушки. Фильтроциклонная шламожироловушка состоит из входного патрубка 1, гидроциклона 2, пескового патрубка 3, пульпоотвода 4, жироловушки 5, жироотводящей трубы 6, сливного патрубка 7, фильтроциклонной камеры 8, фильтра 9, камеры для фильтрата 10 и патрубка для осветленной жидкости 11. Фильтроциклонная шламожироловушка работает следующим образом. Гидросмесь содержащая шламов (наносов) различного диаметра и жира (нефтепродуктов) входит через патрубок 1 в гидроциклон 2 под давлением. В результате гидроциклонирования сложная гидросмесь разделяется на составляющие компоненты. Легкая фаза (жир, нефтепродукты,порошкообразные содержимые) через перфорации поступает в жироловушку 5, а оттуда отводится жироотводящей трубой 6 к месту утилизации. Крупные частицы твердой фазы (шламы) Песковым патрубком 3 и далее пульпоотводом 4 транспортируются до места назначения. Тонкие взвеси вместе с очищенной жидкостью направляются сливным патрубком 7 в фильтрационную камеру 8. Фильтр 9 удерживает тонкие взвеси, а осветленная жидкость поступает в камеру для фильтрата 10, затем она через патрубок 11 подается к потребителю. Фильтр 9 периодически промывается автоматически путем использования обратного давления жидкости при остановке работы фильтроциклонной шламожироловушки. Фильтрациклонная шламожироловушка проста по конструкции и не требует больших финансовых затрат при изготовлении. С помощью существующих оборудовании для получения осветленной жидкости такого же качества как из предлагаемой фильтроциклонной шламожироловушки необходима последовательная работа гидроциклона, фильтрата и осветлителя, что многократно увеличивает капитальные вложения на эти цели. ФОРМУЛА ИЗОБРЕТЕНИЯ Фильтроциклонная шламожироловушка,состоящая из гидроциклона, входного, сливного и пескового патрубков, отличающаяся тем, что сливной патрубок, входящий своей верхней частью в фильтроциклонную камеру сопряжен в нижней части с перфорированной цилиндроконической жироловушкой соосно.
