Способ производства совелита

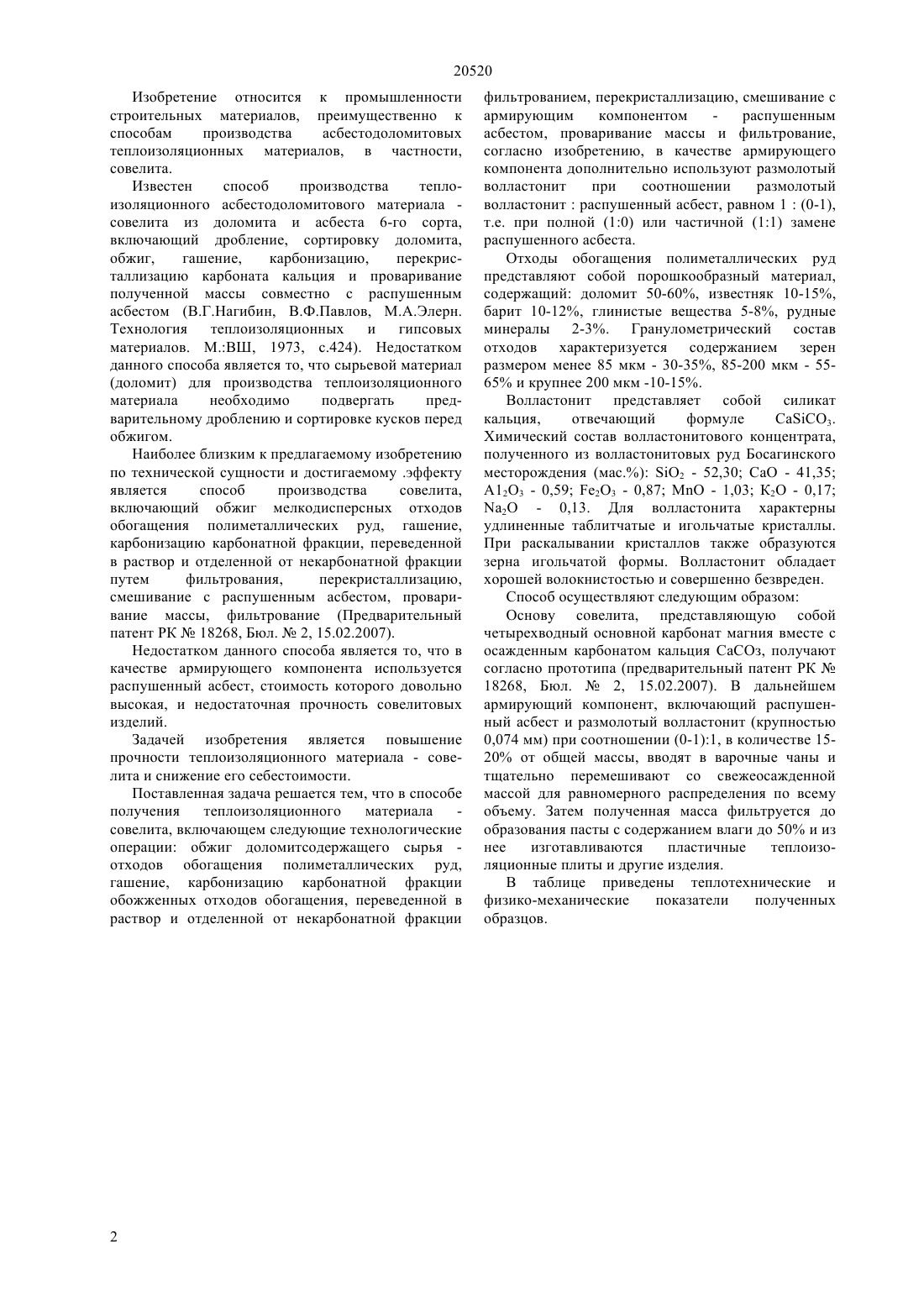

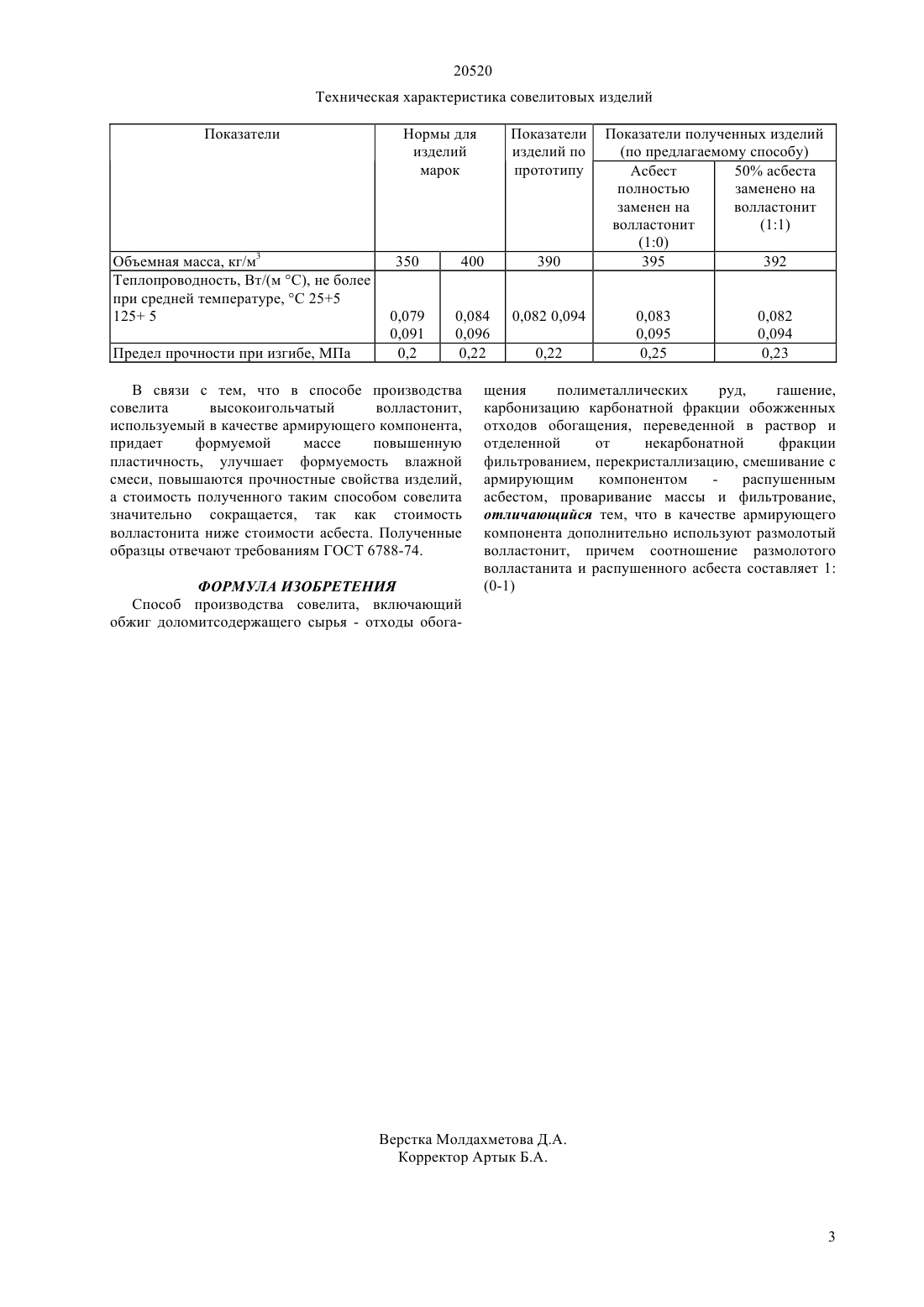

(51) 04 35/03 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ доломитсодержащего сырьяотходов обогащения полиметаллических руд, гашение, карбонизацию карбонатной фракции обожженных отходов обогащения, переведенной в раствор и отделенной от некарбонатной фракции фильтрованием,перекристаллизацию, смешивание с армирующим компонентом - распушенным асбестом, проваривание массы и фильтрование, согласно изобретению, в качестве армирующего компонента дополнительно используют размолотый волластонит при соотношении размолотый волластонит распушенный асбест, равном 1(0-1). Высокоигольчатый волластонит, используемый в качестве армирующего компонента, придает формуемой массе повышенную пластичность,улучшает формуемость влажной смеси,повышаются прочностные свойства изделий, а стоимость полученного таким способом совелита значительно сокращается, так как стоимость волластонита ниже стоимости асбеста. Полученные образцы отвечают требованиям ГОСТ 6788-74.(72) Худякова Татьяна Михайловна Потемкин Леонтий Васильевич Вернер Владимир Федорович Гаспарян Екатерина Вячеславовна Даниленко Владимир Владимирович(73) Республиканское государственное казенное предприятие Южно-Казахстанский Государственный университет имени М. Ауезова Министерства образования и науки Республики Казахстан(57) Изобретение относится к промышленности строительных материалов, преимущественно к способам производства асбестодоломитовых теплоизоляционных материалов, в частности,совелита. Задачей изобретения является повышение прочности совелита и снижение его себестоимости. В способе получения совелита, включающем следующие технологические операции обжиг 20520 Изобретение относится к промышленности строительных материалов, преимущественно к способам производства асбестодоломитовых теплоизоляционных материалов, в частности,совелита. Известен способ производства теплоизоляционного асбестодоломитового материала совелита из доломита и асбеста 6-го сорта,включающий дробление, сортировку доломита,обжиг,гашение,карбонизацию,перекристаллизацию карбоната кальция и проваривание полученной массы совместно с распушенным асбестом (В.Г.Нагибин, В.Ф.Павлов, М.А.Элерн. Технология теплоизоляционных и гипсовых материалов. М.ВШ, 1973, с.424). Недостатком данного способа является то, что сырьевой материал(доломит) для производства теплоизоляционного материала необходимо подвергать предварительному дроблению и сортировке кусков перед обжигом. Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому .эффекту является способ производства совелита,включающий обжиг мелкодисперсных отходов обогащения полиметаллических руд, гашение,карбонизацию карбонатной фракции, переведенной в раствор и отделенной от некарбонатной фракции путем фильтрования,перекристаллизацию,смешивание с распушенным асбестом, проваривание массы, фильтрование (Предварительный патент РК 18268, Бюл.2, 15.02.2007). Недостатком данного способа является то, что в качестве армирующего компонента используется распушенный асбест, стоимость которого довольно высокая, и недостаточная прочность совелитовых изделий. Задачей изобретения является повышение прочности теплоизоляционного материала - совелита и снижение его себестоимости. Поставленная задача решается тем, что в способе получения теплоизоляционного материала совелита, включающем следующие технологические операции обжиг доломитсодержащего сырья отходов обогащения полиметаллических руд,гашение, карбонизацию карбонатной фракции обожженных отходов обогащения, переведенной в раствор и отделенной от некарбонатной фракции фильтрованием, перекристаллизацию, смешивание с армирующим компонентом распушенным асбестом, проваривание массы и фильтрование,согласно изобретению, в качестве армирующего компонента дополнительно используют размолотый волластонит при соотношении размолотый волластонитраспушенный асбест, равном 1(0-1),т.е. при полной (10) или частичной (11) замене распушенного асбеста. Отходы обогащения полиметаллических руд представляют собой порошкообразный материал,содержащий доломит 50-60, известняк 10-15,барит 10-12, глинистые вещества 5-8, рудные минералы 2-3. Гранулометрический состав отходов характеризуется содержанием зерен размером менее 85 мкм - 30-35, 85-200 мкм - 5565 и крупнее 200 мкм -10-15. Волластонит представляет собой силикат кальция,отвечающий формуле 3. Химический состав волластонитового концентрата,полученного из волластонитовых руд Босагинского месторождения (мас.) 2 - 52,30 СаО - 41,35 А 12 О 3 - 0,59 23 - 0,87 МО - 1,03 К 2 О - 0,17 2 - 0,13. Для волластонита характерны удлиненные таблитчатые и игольчатые кристаллы. При раскалывании кристаллов также образуются зерна игольчатой формы. Волластонит обладает хорошей волокнистостью и совершенно безвреден. Способ осуществляют следующим образом Основу совелита, представляющую собой четырехводный основной карбонат магния вместе с осажденным карбонатом кальция СаСОз, получают согласно прототипа (предварительный патент РК 18268, Бюл.2, 15.02.2007). В дальнейшем армирующий компонент, включающий распушенный асбест и размолотый волластонит (крупностью 0,074 мм) при соотношении (0-1)1, в количестве 1520 от общей массы, вводят в варочные чаны и тщательно перемешивают со свежеосажденной массой для равномерного распределения по всему объему. Затем полученная масса фильтруется до образования пасты с содержанием влаги до 50 и из нее изготавливаются пластичные теплоизоляционные плиты и другие изделия. В таблице приведены теплотехнические и физико-механические показатели полученных образцов. 20520 Техническая характеристика совелитовых изделий Показатели Объемная масса, кг/м 3 Теплопроводность, Вт/(м С), не более при средней температуре, С 255 125 5 Предел прочности при изгибе, МПа Нормы для изделий марок Показатели изделий по прототипу В связи с тем, что в способе производства совелита высокоигольчатый волластонит,используемый в качестве армирующего компонента,придает формуемой массе повышенную пластичность, улучшает формуемость влажной смеси, повышаются прочностные свойства изделий,а стоимость полученного таким способом совелита значительно сокращается, так как стоимость волластонита ниже стоимости асбеста. Полученные образцы отвечают требованиям ГОСТ 6788-74. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ производства совелита, включающий обжиг доломитсодержащего сырья - отходы обога 0,22(по предлагаемому способу) Асбест 50 асбеста полностью заменено на заменен на волластонит волластонит щения полиметаллических руд,гашение,карбонизацию карбонатной фракции обожженных отходов обогащения, переведенной в раствор и отделенной от некарбонатной фракции фильтрованием, перекристаллизацию, смешивание с армирующим компонентом распушенным асбестом, проваривание массы и фильтрование,отличающийся тем, что в качестве армирующего компонента дополнительно используют размолотый волластонит, причем соотношение размолотого волластанита и распушенного асбеста составляет 1
