Шприц одноразового использования Л. О. Беляева

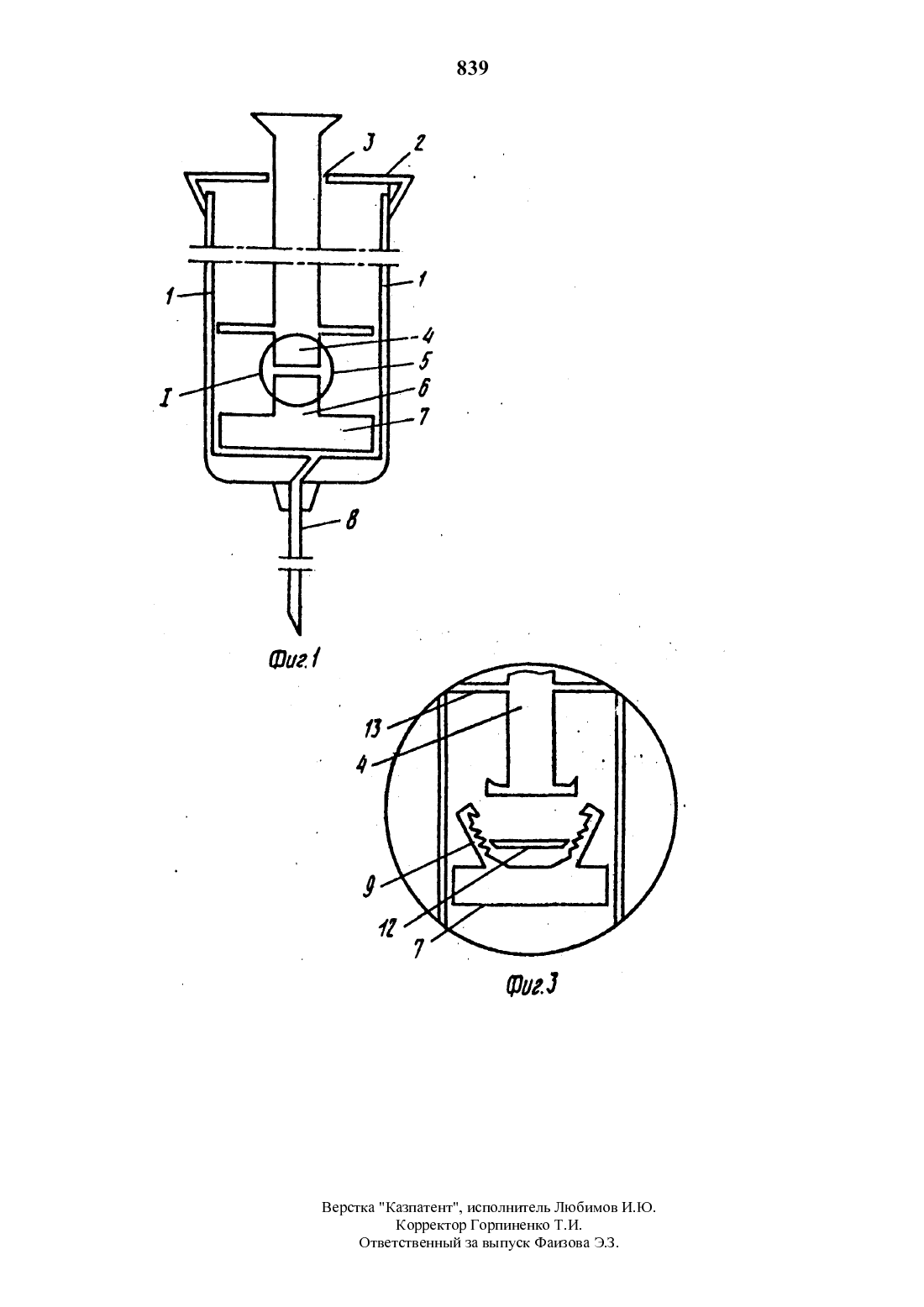

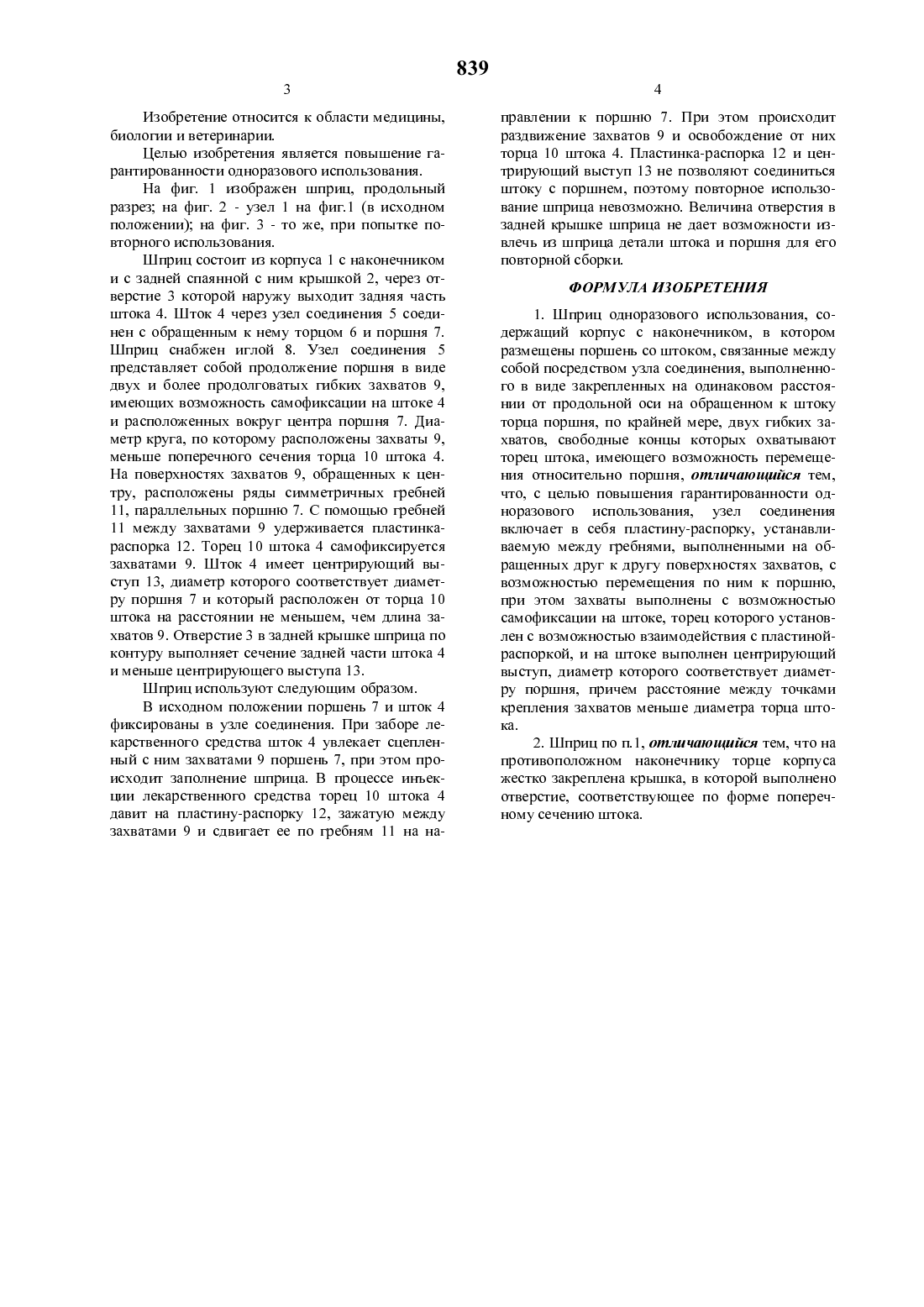

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) ШПРИЦ ОДНОРАЗОВОГО ИСПОЛЬЗОВАНИЯ БЕЛЯЕВА Л.О.(57) Использование в медицине для проведения инъекций. Сущность изобретения на поршне 7 выполнены охватывающие Шток 4 упругие захваты с гребнями 9. Между гребнями 9 с возможностъю перемещения по ним посредством Штока установлена пластина-распорка 10.А. с. СССР Не 169757, кл. А 61 М 5/28, 1959 Патент СССР Кг- 558633. кл. А 61 М 5/20, 1977 Заявка ЕР Не 0336855. кл. А 61 М 5/315, 1989Целью изобретения является повышение гарантированности одноразового использования.На фиг. 1 изображен шприц, продольный разрез на фиг. 2 - узел 1 на фиг.1 (в исходном положении) на фиг. 3 - то же, при попытке повторного использования.Шприц состоит из корпуса 1 с наконечником и с задней спаянной с ним крышкой 2, через отверстие 3 которой наружу выходит задняя часть штока 4. Шток 4 через узел соединения 5 соединен с обращенным к нему торцом 6 и поршня 7. Шприц снабжен иглой 8. Узел соединения 5 представляет собой продолжение поршня в виде двух и более продолговатых гибких захватов 9,имеющих возможность самофиксации на штоке 4 и расположенных вокруг центра поршня 7. Диаметр круга, по которому расположены захваты 9,меньше поперечного сечения торца 10 штока 4. На поверхностях захватов 9, обращенных к центру, расположены ряды симметричных гребней 11, параллельных поршню 7. С помощью гребней 11 между захватами 9 удерживается пластинкараспорка 12. Торец 10 штока 4 самофиксируется захватами 9. Шток 4 имеет центрирующий выступ 13, диаметр которого соответствует диаметру поршня 7 и который расположен от торца 10 штока на расстоянии не меньшем, чем длина захватов 9. Отверстие 3 в задней крышке шприца по контуру выполняет сечение задней части штока 4 и меньше центрирующего выступа 13.Шприц используют следующим образом.В исходном положении поршень 7 и шток 4 фиксированы в узле соединения. При заборе лекарственного средства шток 4 увлекает сцепленный с ним захватами 9 поршень 7, при этом происходит заполнение шприца. В процессе инъекции лекарственного средства торец 10 штока 4 давит на пластину-распорку 12, зажатую между захватами 9 и сдвигает ее по гребням 11 на на 839правлении к поршню 7. При этом происходит раздвижение захватов 9 и освобождение от них торца 10 штока 4. Пластинка-распорка 12 и центрирующий выступ 13 не позволяют соединиться штоку с поршнем, поэтому повторное использование шприца невозможно. Величина отверстия в задней крышке шприца не дает возможности извлечь из шприца детали штока и поршня для его повторной сборки.1. Шприц одноразового использования, содержащий корпус с наконечником, в котором размещены поршень со штоком, связанные между собой посредством узла соединения, выполненного в виде закрепленных на одинаковом расстоянии от продольной оси на обращенном к штоку торца поршня, по крайней мере, двух гибких захватов, свободные концы которых охватывают торец штока, имеющего возможность перемещения относительно поршня, отличающийся тем,что, с целью повышения гарантированности одноразового использования, узел соединения включает в себя пластину-распорку, устанавливаемую между гребнями, выполненными на обращенных друг к другу поверхностях захватов, с возможностью перемещения по ним к поршню,при этом захваты выполнены с возможностью самофиксации на штоке, торец которого установлен с возможностью взаимодействия с пластинойраспоркой, и на штоке выполнен центрирующий выступ, диаметр которого соответствует диаметру поршня, причем расстояние между точками крепления захватов меньше диаметра торца штока.2. Шприц по п.1, отличающийся тем, что на противоположном наконечнику торце корпуса жестко закреплена крышка, в которой выполнено отверстие, соответствующее по форме поперечному сечению штока.Верстка Ка 3 патент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
