Безыгольный инъектор

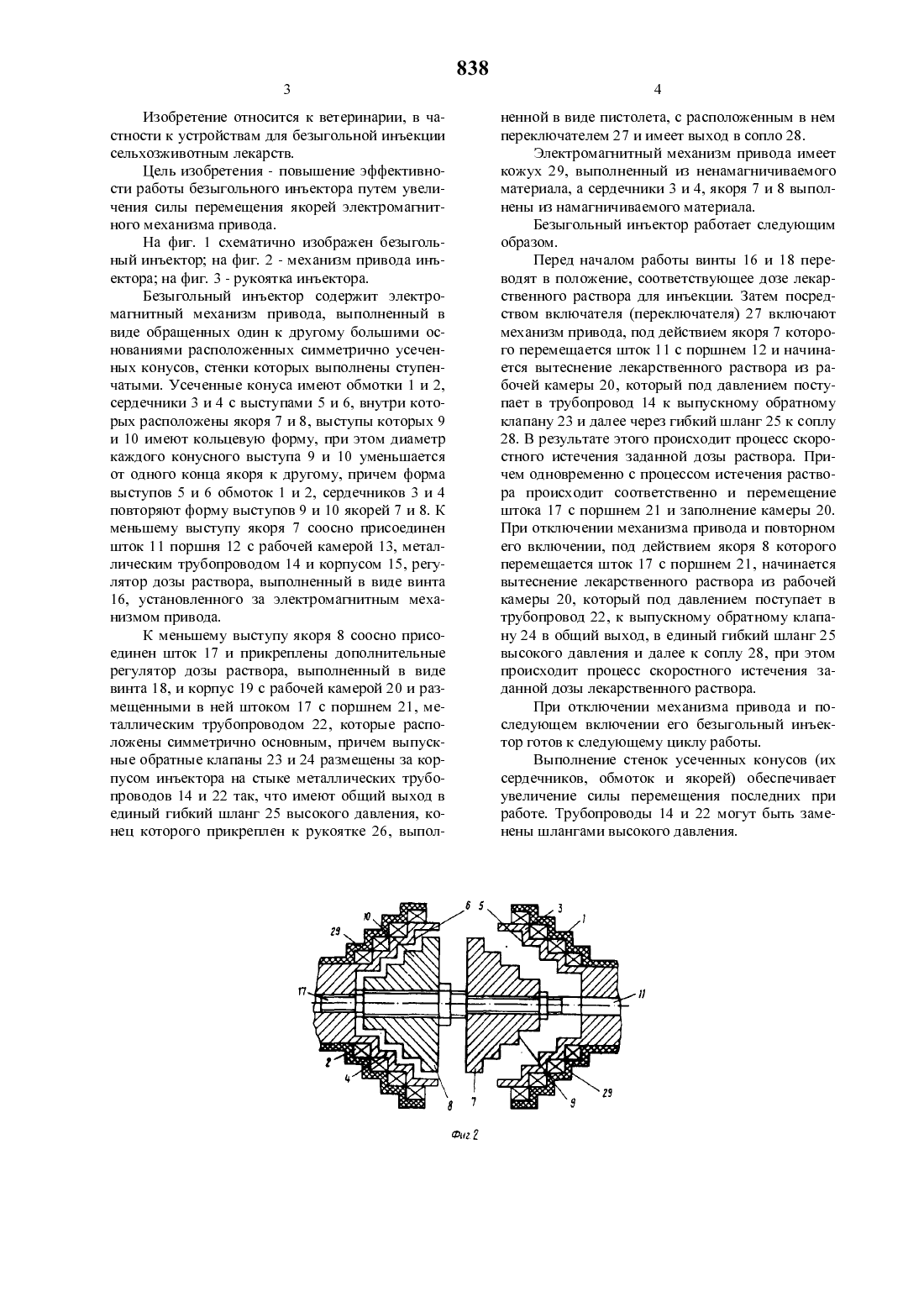

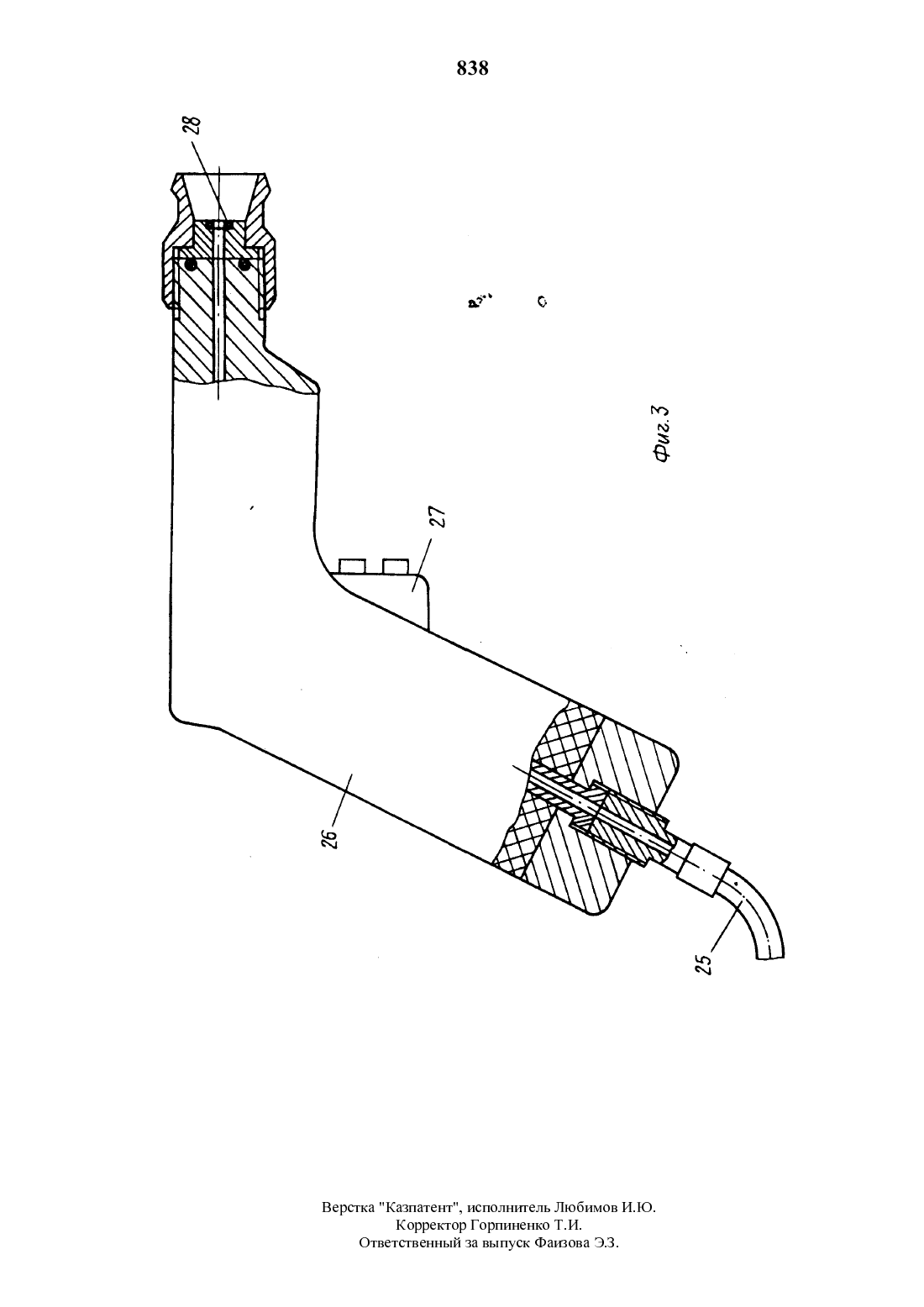

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) (57) БЕЗЬГГОЛЬНЬГЙ ИНЪЕКТОР, содержащий рукоятку с соплом и сообщенные с ним шланги высокого давления, соединенные ссимметрично расположенными шприцами,имеющими выпускные клапаны, электромагнитный механизм привода штоков, выпускных клапанов, выполненный в виде обращенных друг к другу большими основаниями усеченных конусов, каждый и 3 которых имеет сердечник, обмотку, якорь и регулятор дозы лекарственного раствора, отличающийся тем, что, с целыо повышения эффективности его работы путем увеличения силы перемещения якорей механизма привода, стенки сердечников, обмоток и якорей выполнены ступенчатыми.Изобретение Относится к ветеринарии, в частности к устройствам для безыгольной инъекции сельхозживотным лекарств.Цель изобретения - повышение эффективности работы безыгольного иньектора путем увеличения силы перемещения якорей электромагнитного механизма привода.На фиг. 1 схематично изображен безыгольный инъектор на фиг. 2 - механизм привода инъектора на фиг. 3 - рукоятка иньектора.Безыгольный инъектор содержит электромагнитный механизм привода, выполненный в виде обращенных один к другому большими основаниями расположенных симметрично усеченных конусов, стенки которых выполнены ступенчатыми. Усеченные конуса имеют обмотки 1 и 2,сердечники 3 и 4 с выступами 5 и 6, внутри которых расположены якоря 7 и 8, выступы которых 9 и 10 имеют кольцевую форму, при этом диаметр каждого конусного выступа 9 и 10 уменьшается от одного конца якоря к другому, причем форма выступов 5 и 6 обмоток 1 и 2, сердечников 3 и 4 повторяют форму выступов 9 и 10 якорей 7 и 8. К меньшему выступу якоря 7 соосно присоединен шток 11 поршня 12 с рабочей камерой 13, металлическим трубопроводом 14 и корпусом 15, регулятор дозы раствора, выполненный в виде винта 16, установленного за электромагнитным механизмом привода.К меньшему выступу якоря 8 соосно присоединен шток 17 и прикреплены дополнительные регулятор дозы раствора, выполненный в виде винта 18, и корпус 19 с рабочей камерой 20 и размещенными в ней штоком 17 с поршнем 21, металлическим трубопроводом 22, которые расположены симметрично основным, причем выпускные обратные клапаны 23 и 24 размещены за корпусом иньектора на стыке металлических трубопроводов 14 и 22 так, что имеют общий выход в единый гибкий шланг 25 высокого давления, конец которого прикреплен к рукоятке 26, выпол 838Электромагнитный механизм привода имеет кожух 29, выполненный из ненамагничиваемого материала, а сердечники 3 и 4, якоря 7 и 8 выполнены из намагничиваемого материала.Безыгольный инъектор работает следующим образом.Перед началом работы винты 16 и 18 переводят в положение, соответствующее дозе лекарственного раствора для инъекции. Затем посредством включателя (переключателя) 27 включают механизм привода, под действием якоря 7 которого перемещается шток 11 с поршнем 12 и начинается вытеснение лекарственного раствора из рабочей камеры 20, который под давлением поступает в трубопровод 14 к выпускному обратному клапану 23 и далее через гибкий шланг 25 к соплу 28. В результате этого происходит процесс скоростного истечения заданной дозы раствора. Причем одновременно с процессом истечения раствора происходит соответственно и перемещение штока 17 с поршнем 21 и заполнение камеры 20. При отключении механизма привода и повторном его включении, под действием якоря 8 которого перемещается шток 17 с поршнем 21, начинается вытеснение лекарственного раствора из рабочей камеры 20, который под давлением поступает в трубопровод 22, к выпускному обратному клапану 24 в общий выход, в единый гибкий шланг 25 высокого давления и далее к соплу 28, при этом происходит процесс скоростного истечения заданной дозы лекарственного раствора.При отключении механизма привода и последующем включении его безыгольный инъектор готов к следующему циклу работы.Выполнение стенок усеченных конусов (их сердечников, обмоток и якорей) обеспечивает увеличение силы перемещения последних при работе. Трубопроводы 14 и 22 могут быть заменены шлангами высокого давления.Верстка Ка 3 патент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
