Безыгольный инъектор

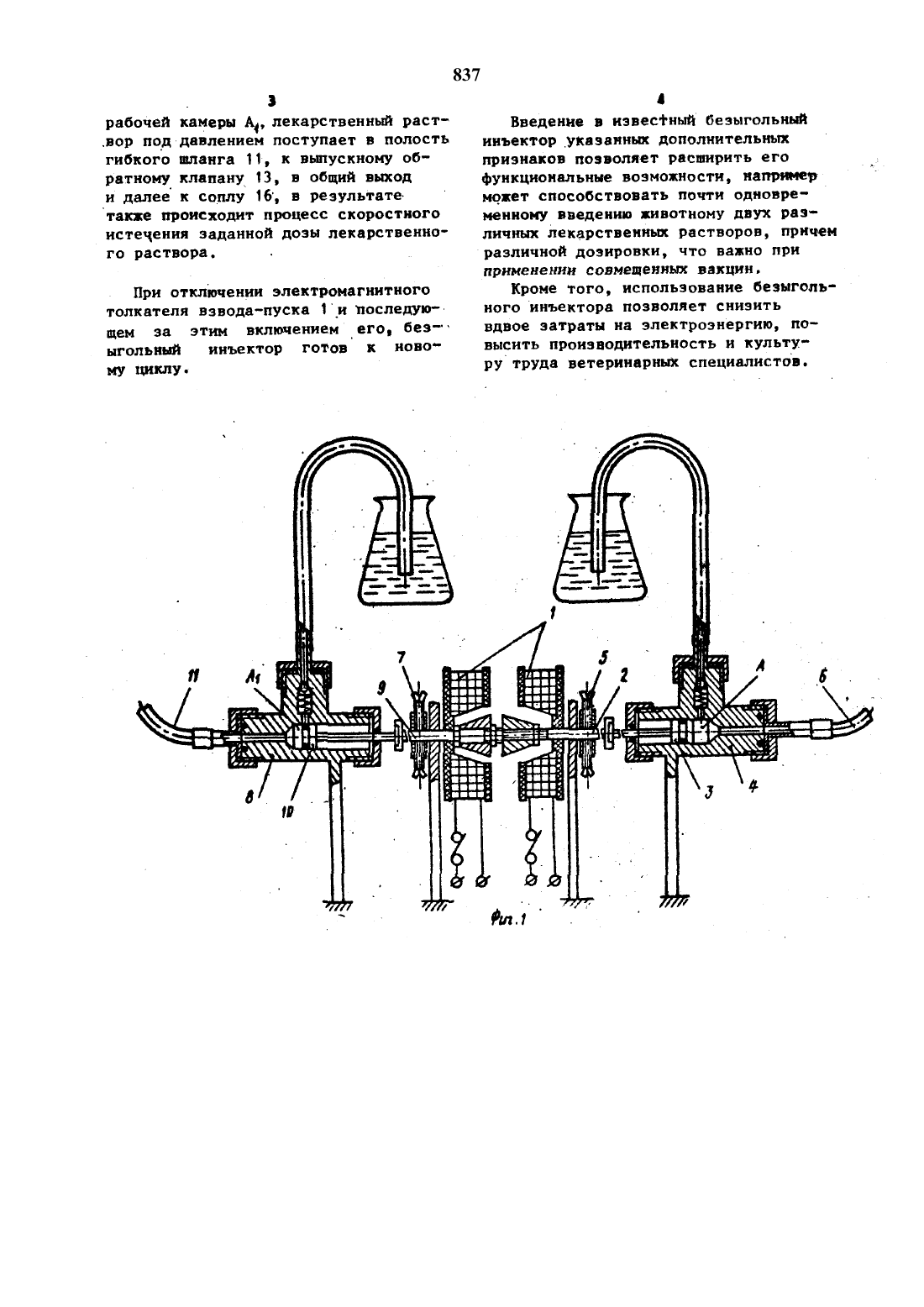

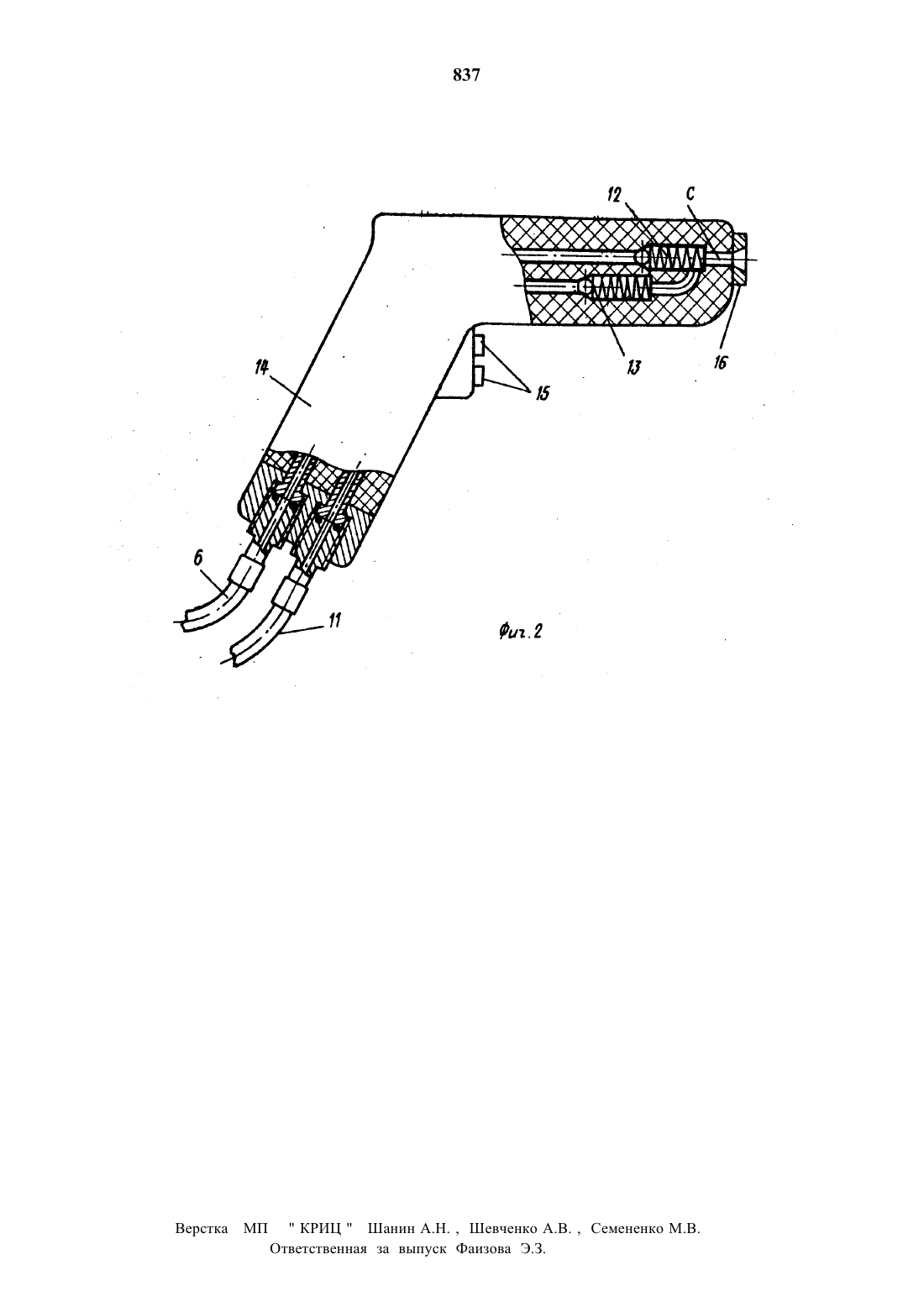

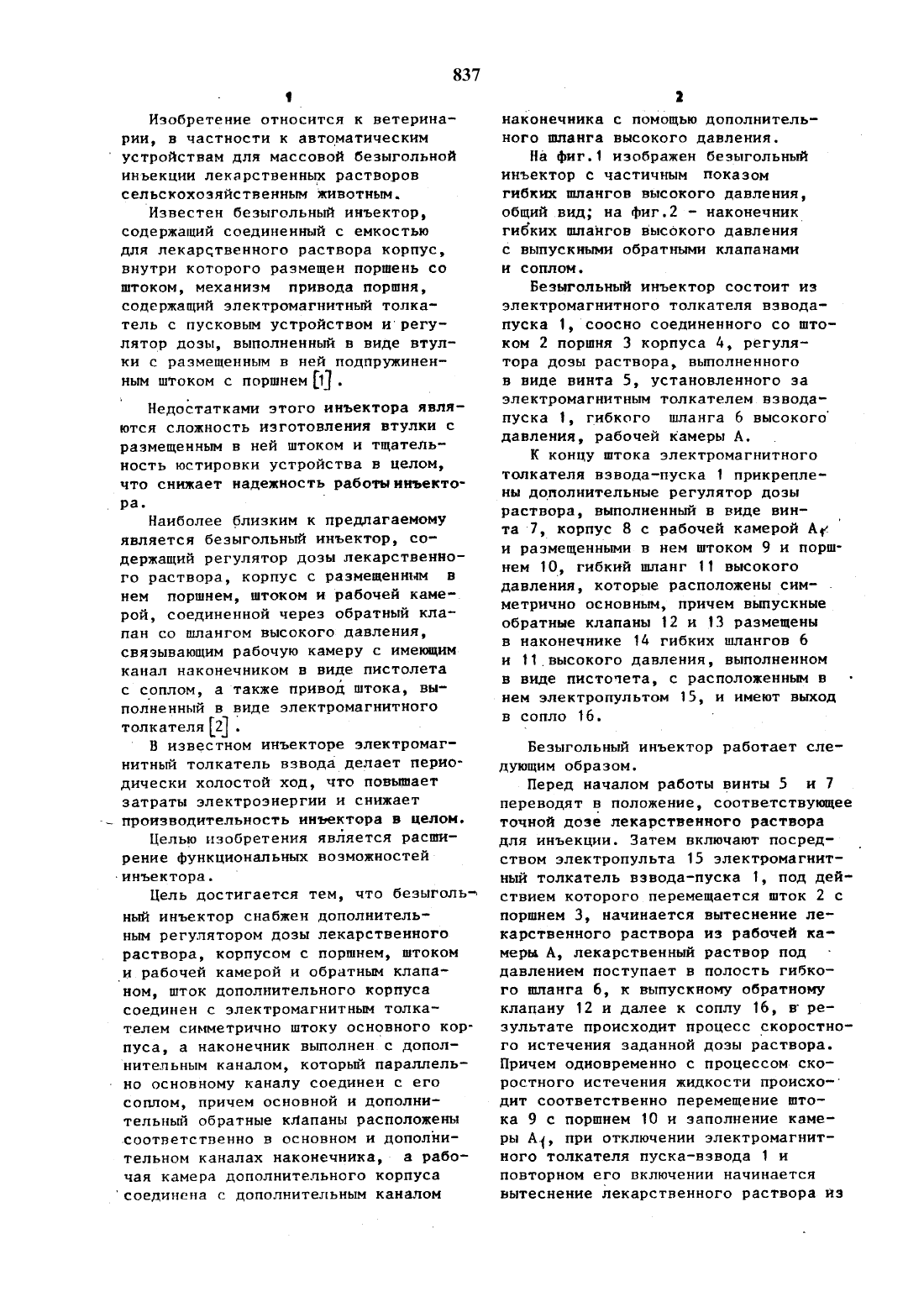

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Казахский научноисследовательский ветеринарньт институт академии сельскохозяйственных наук(56) 1. Авторское свидетельство СССР ю 793572, кл. А 61 м 5/30, 1979.(5 а)(57) ввзыгольны инъвктог, содержащий регулятор дозы лекарственного раствора, корпус с размещенными в нем поршнем, штоком и рабочей камеройд соединенной череэобратный клапан со шлангом высокого давления, свзывающим рабочую камеру с имеющим канал наконечником в виде пистолета с соп ЛОМ, 8 также ПРИВОД ШТОКЗ, выполнен НЫЙ В ВИДЕ ЭЛЕКТРОМВГНИТНОГО толкате лщотлнчающийся тыдтю,схю лью расширении функциональных возможностей ииъектора он снабжен дополнительными регулятором дозы лекарственного раствора, корпусом с поршнем,штоком н рабочей камерой н обрат ным клапаном, шток дополнитель ного корпуса соединен с электромагнитным толкателем симметрично штоку основного корпуса, а наконечник выполнен с дополнительным каналом, который параллельно основному каналу соединен с его соплом, причем основной и дополнительный обратные клапаны расположены соответственно в основном и дополнительном каналах наконечника а рабочая камера дополнительтельны каналом наконечника с помощью дополнительного шланга высокобо давления. ДИзобретение относится к ветеринарии, в частности к автоматическим устройствам для массовой безыгольной инъекции лекарственных растворов сельскохозяйственным животным.Известен безыгольный инъектор,содержащий соединенный с емкостью для лекарственного раствора корпус,внутри которого размещен поршень со штоком, механизм привода поршня,содержащий электромагнитный толкатель с пусковым устройством и регулятор дозы, выполненный в виде втулки с размещенным в ней подпружинен ным штоком с поршнем П.Недостатками этого инъектора являются сложность изготовления втулки с размещенным в ней штоком и тщательность юстировки устройства в целом,что снижает надежность работыинъектора.Наиболее близким к предлагаемому является безыгольный инъектор, содержащий регулятор дозы лекарственного раствора, корпус с размещенным в нем поршнем, штоком и рабочей камерой, соеднненной через обратный клапан со шлангом высокого давления,связывающим рабочую камеру с имещим канал наконечником в виде пистолета с соплом, а также привод штока, выполненный в виде электромагнитного толкателя 2 .В известном инъекторе электромагнитный толкатель взвода делает периодически холостой ход, что повышает затраты электроэнергии и снижает производительность инъектора в целом.Целью изобретения является расширение функцнональных возможностейЦель достигается тем, что безыголь ный инъектор снабжен дополнительным регулятором дозы лекарственного раствора, корпусом с поршнем, штокоми рабочей камерой н обратным клапа ном, шток дополиительного корпуса соединен с электромагнитным толкателем симметрично штоку основного корпуса, а наконечник выполнен с дополнительным каналом, который параллельно основному каналу соединен с его соплом, причем основной и дополнитепьньй обратные клапаны расположены соответственно в основном и дополнительном каналах наконечника, а рабочая камера дополнительного корпусанаконечника с помощью дополнительного шланга высокого давления.на фиг.1 изображен безыгольный инъектор с частичным показом гибким шлангов высокого давления,общий вид на фиг.2 наконечник гибких шлангов высокого давления.с выпускными обратными клапанами и соплом.Безыгольный инъектор состоит из электромагнитного толкателя взводапуска 1, соосно соединенного со штоком 2 поршня 3 корпуса 4, регулятора дозы раствора, выполненного в виде винта 5, установленного за электромагнитным толкателем взводапуска 1, гибкого шланга 6 высокого давления, рабочей камеры А.К концу штока электромагнитного толкателя взвода-пуска 1 прикреплены дополнительные регулятор дозы раствора, выполненный в виде винта 7, корпус 8 с рабочей камерой Ан . и размещенными в нем штоком 9 и поршнем 10, гибкий шланг 11 высокого давления, которые расположены симметрнчно основным, причем выпускные обратные клапаны 12 и 13 размещены в наконечнике 14 гибких шлангов 6 и 11 высокого давления, выполненном в виде пистолета, с расположенным в нем электропультом 15, и имеют выход в сопло 16.Безыгольный инъектор работает следующим образом.Перед началом работы винты 5 и 7 переводят в положение, соответствующее точной дозе лекарственного раствора для инъекции. Затем включают посредством злектропульта 15 электромагнитный толкатель взвода-пуска 1, под действием которого перемещается шток 2 с поршнем 3, начинается вытеснение лекарственного раствора из рабочей камеры А, лекарственный раствор под давлением поступает в полость гибкого шланга 6 к выпускному обратному клапану 12 н далее к соплу 16, в результате происходит процесс скоростного истечения заданной дозы раствора. Причем одновременно с процессом скоростного истечения жидкости пронсходит соответственно перемещение штока 9 с поршнем 10 и заполнение камеры А 1, при отключении электромагнитного толкателя пуска-взвода 1 н повторном его включении начинается вытеснение лекарственного раствора изЗ рабочей камеры Ар лекарственный раст.ВОР ПОД давлением ПОСТУПЗЕТ В ПОЛОСТЬгибкого шланга 11, к выускному об ратному клапану 13, в общий выход и далее к соплу 16 в результатетакже ПРОИСХОДИТ ПВОЦЕСС СКОРОСТНОГОИСТВЧСННЯ ЗЗДЗННОЙ ДОЗЫ лекарственноГО РЗСТВОРЗ.при откпиченин электромагнитного толкателя взвода-пуска 8 Ди последующем за этим включением его, без ыголъным инъектор готов к ново НУ ЦИК-ПУ ЮВведение в известный безыгольицй инъекторуказаниык дополнительных признаков позволяет расширить его функциональные возможности, например может способствовать почти одиовре О меииому введению животному двух различных лекарственным растворов, причем различной дозировки, что важно при применении совмещенных вакцин.Кроме того, использование безыгольного инъектора позволяет снизитьВДВОЕ ЗЗТВТН на ЗЛЭКТРОЗНЕРГИЮ, ПОВЫСИТЬ ПРОИЭНОДНТЗЛЬНОСТЬ И КУЛЬТ РУ труда ВЕТЕРИНБРНЫК специалистов.Верстка МП КРИЦ Шанин А.Н. , Шевченко А.В. , Семененко М.В. Ответственная за выпуск Фаизова Э.З.
