Способ обжига минерального сырья

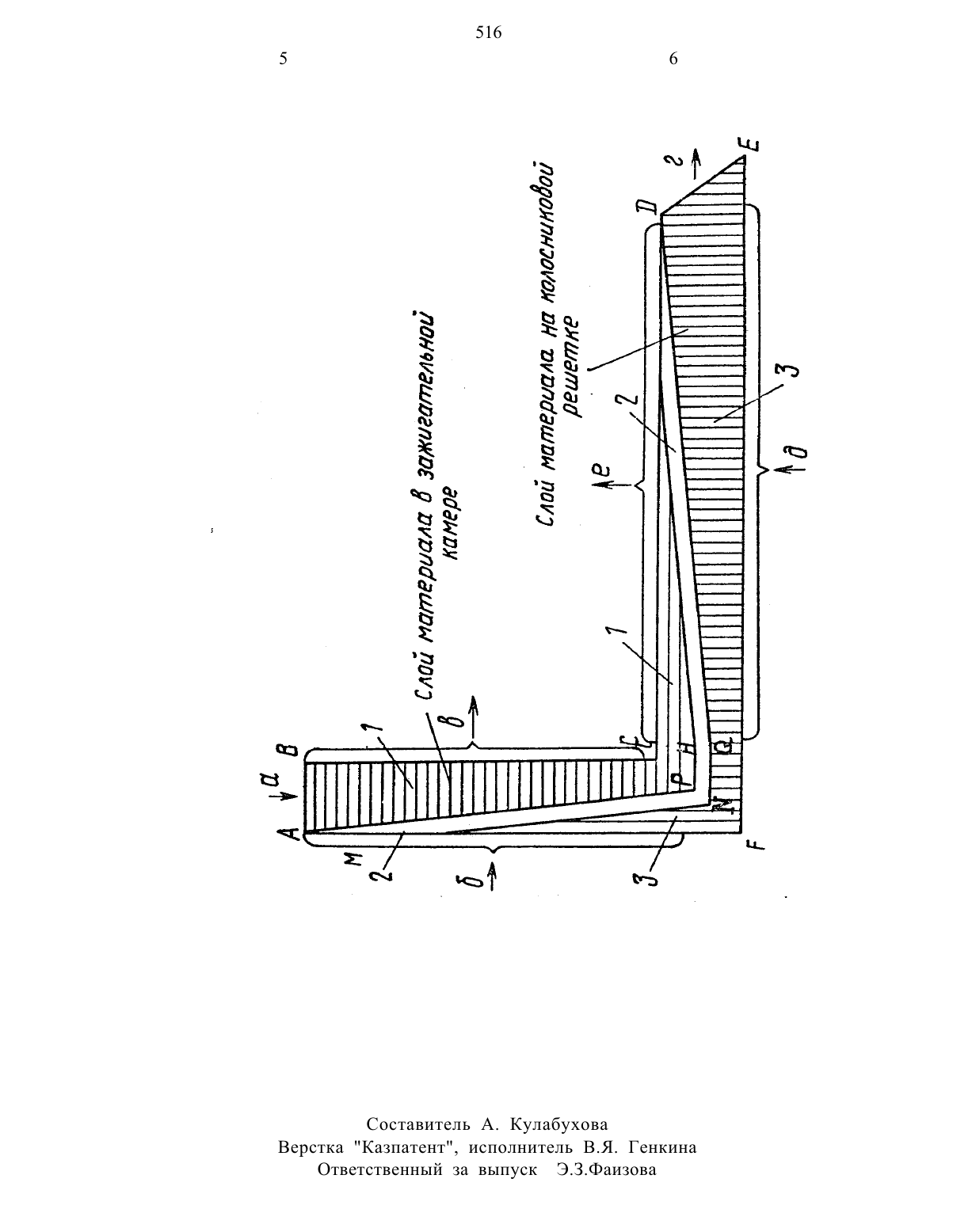

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(54) СПОСОБ ОБЖИГА НИНЕРАЛЬНОГО СЪШЬЯ(57) Изобретение относится к промышленности строительных материалов,преимущественно, к обжигу сыпучих минеральных материалов. Целью изобретения является повышение срока службы колосниковой решетки и снижение энер Изобретение относится к промышленности строительных материалов, преимущественно к обжигу сыпучих минеральных материалов. .Целью иэобретеня является повышение срока службы колосниковой решетки и снижение энергозатрат.А На чертеже приводится схема осуще ствления способа.Сырьевой материал 1, например,фосфорит с 7-82 бурого угля с содержанием летучих веществ 25-302 подают на колосниковую решетку 2 через зажигательную камеру 3, по которой материал движется по стрелке а сверху вниз за счет гравитации. Твердое топливо зажигают в слое материала при помощи горячих газов, которые подают в слой по стрелке б н выводятиз слоягозатрат. Сьфьевой материал, например,фосфорит с 7-82 бурого угля с содержанием летучих веществ 25-307 Подают На колосниковую решетку через заиигательную камеру, по которой материал движется сверху вниз за счет гравитации. Твердое топливо зажигают в слое материала при помощи горячих газов. Затем материал н твердое топливо укладывают на колосниковую решетку слоем 20-50 см н транспортируют принудительно при помощи прнвода решетки. Воздух на горение твердого топливана решетку подают снизу вверх, а отходящие из слоя газы выводят сверху. Энергозатраты снижены на 15-20. 1 нидое топливо укладывают на колосниковую решетку 2 слоем 20-50 см и транспортируют принудительно при помощипривода решетки по стрелке г. Воздух на горение твердого топлива на решетку 2 подают вверх по стрелкам ЩЦа отходящие из слоя газы выводят свер ху по стрелке е.Таким образом, движение твердых и газовых материальных продуктов происходит перекрестноточно причем направление движения этих потоков изменяют при ПВВЕВОЛВ СЛОЯ ОТ ЕСТЕСТВЕННОГО транспортирования под действием гравитации к принудительному транспортированию, при помощипрнвода решетки.И В ТОМ И В ДРУГОМ случае ГЗЗЫ ПОСТУ пают в слой и фильтруются в слое материала В ПЕРЭКРЕСТНОР направлении,дпричем газы в зажигательную камеруподают по направлению двиения материала на колосниковой решетке. Заингание твердого топлива происходит у вводной газораспределительной стенки зажигательной камеры, в ее верхней части, и, по мере транспортирования материала вниз, зона горения продвигается вглубь слоя (площадь четырехугольника АМШР). Затем материал подходит к колосниковой решетке, изменяет дналравление транспортирования на 90 и далее обжигается в процессе принудительного транспортирования слоя материала на 900 изменяется и направление движения газов (воздуха). В процессе принудительного транспортирования слоя материала, зона горения(площадь многоугольника ЫОПКНР) движется снизу вверх до полного выгорания в материале твердого топлива.После этого продукт при необходимости дробят и охлаждают воздухом,который затем подают в слой по стрелкам б и Д на сжигание горючего.В теплоизолирующий короб, оснащенный с торцов съемными перфорированными крышками, загружают смесь из 5 кг фосфорита фракции 5-20 мм и 0,4 кг бу рого угля фракции 0-3 мм.Гаэовой горелкой зажигают уголь через решетку 1 фьшки затем смесь высыпают на решетку, оснащенную снизу камерой со штуцером, через которую в течение 5 мин подают воздух от вентилятора со скоростью 1 м/сек. Высота слоя материала на решетке 0,32 м. Количество воздуха,подаваемого в слой на решетке, составляет О,6 м. Температура-решетки в начале обжига составляет 83, в конце - 28 С те.,.практнчески соизмерима с температурой окружающего воз 4духа. Степень декарбоннзации фосфорита составляет 962.В стцествующих способах обжига минерального сырья на колосниковых решетках (прототил) отходящие газы фильтруются через решетку и так как содержат агрессивные компоненты (1-2 Р и 0,5-1,5 803) н имеют высокую температуру (400-60 ОС), и так как наблюдается термический н агрессивный износ колосников, По предложенному способу колосниковая решетка омывается холодным окружающим воздухом и поэтому практически является транспортным агрегаТОМ Н ПОЭТОМУ ЛИШЕПЗ ВЫШВНЗЗВЗННЫХ недостатков. Это позволяет многократно повысить срок службы колосниковой реиетки. В качестве постели используют нагретый до температуры обжига материал, уложенный на решетку, является продуктом, т.е. отсутствует ретур. По прототипу количество ретура составляет 15-202, поэтому энергозатраты, связанные с обжигом по предложенному способу, всегда на 15-202 ниже, чем по прототипу.Способ обжига минерального сырья путем сжигания твердого топлива в СЛОВ ПРИНУДИТЕЛЬНО ТРЗНСПОРТНРУЕМОГО на колосниковой решетке материала и ПОДЗЧИ ВОЗДУХЗ на ГОРЕНИЕ ТВЕРДОГО ТОППИВЗ ПЕРВКРВСТНО ТОКУ материала,о т л и ч а ю щ.и й с я тем, что,с целью повышения срока службы колосниковой решетки н снижения энергозатрат, воздух на горение подают в слой снизу вверх, а зажигание топлива осичествляют перед подачей материала на колосниковую решетку.Ответственный за выпуск Э.З.ФаИ 3 ова
