Шихта для керамического пигмента

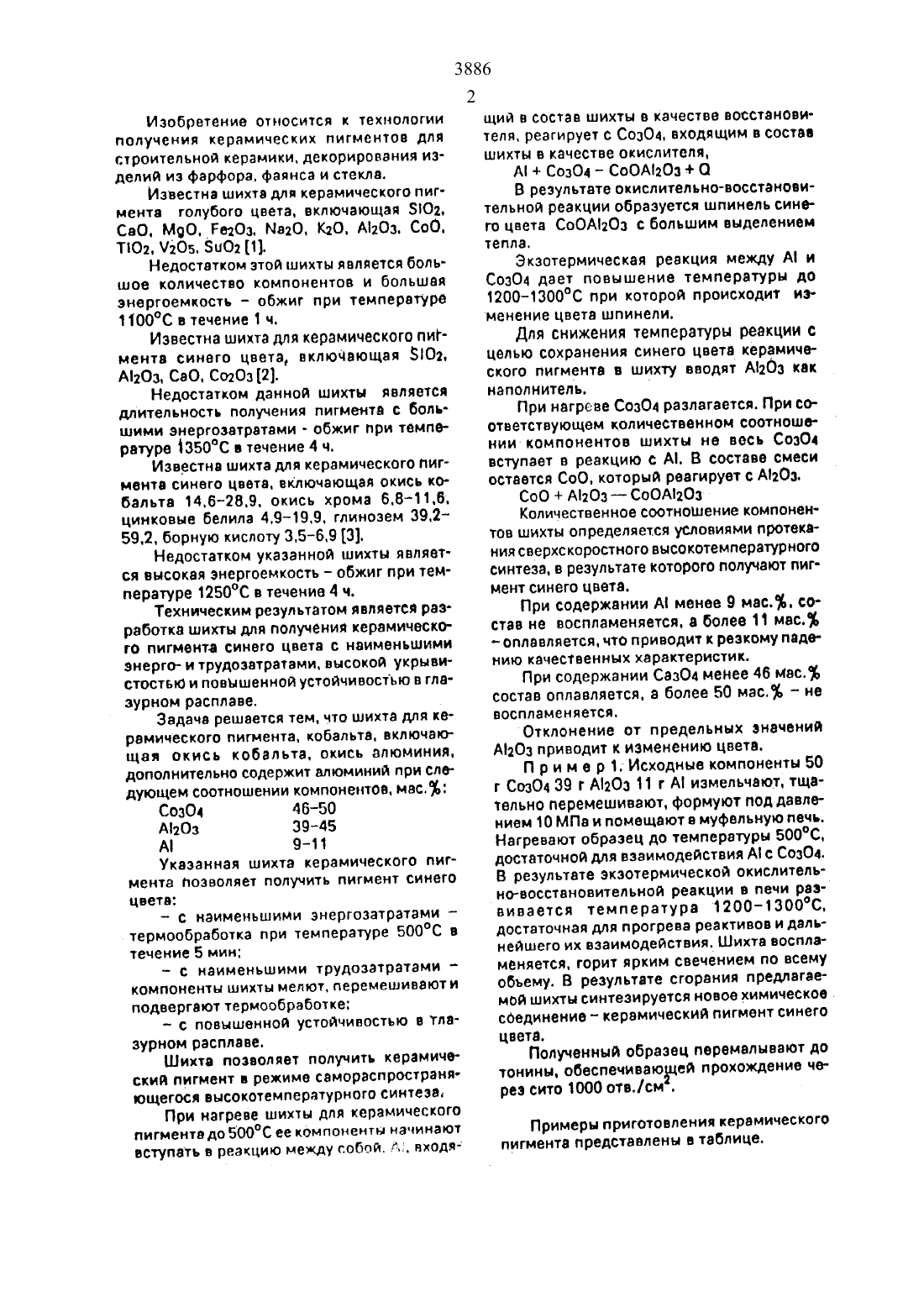

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) ШИХТА ДЛЯ КЕРАМИЧЕСКОГО Ш/ГМЕНТА(57) Итользование технология получения керамических пигментов для строительном керамики. декорирования изделий из фарфора, фаянса и стетаСущность изобретения цмхга содержит, мас 96 окшд кобальта 46 5 ОБФ СОЗО. оксид атомития3945 БФА 203 агиомиъий 9-11 БФА 1 Характе ристики гимента утфьвистость 37 г/щ масяоемкость 3822 г на 100 г, цвет ммй 1 твбпИзобретение относится к технологии получения керамических пигментов для строительной керамики, декорирования изделий из фарфора. фаянса и стекла.Известна шихте для керамического пигмента голубого цвета. включающая 102. СвО. МоО. Ре-доз. Мв 20. К 2 О. 111203. СоО. ТЮ 2. Чй 05. 51102 П.Недостатком этой шихты является большое количество компонентов и большая энергоемкость обжиг при температуре 1100 С в течение 1 ч.Известна шихта для керамического пигмента синего цвета, включающая 5102. А 2 О 3. СаО. Со 20 з 2.Недостатком данной шихты является длительность получения пигмента с большими энергоэатратами - обжиг при температуре 1 З 50 С в течение 4 ч.Известна шихта для керамического пигмента синего цвета. включающая окись кобальта 14.6483. окись хрома 6.811.б. цинковые белила 453-198. глинозем 39.2592. борную кислоту 3.5 б.9 З.Недостатком указанной шихты является высокая энергоемкость обжиг при температуре 1250 С в течение 4 ч.Техническим результатом является разработка шихты для получения керамического пигмента синего цвета с наименьшими знерго- и трудозатратами. высокой укрыаистостыо и повышенной устойчивостью в глазурном расплаве. оЗадача решается тем. что шихта для керамического пигмента. кобальта. включающая окись кобальта. окись алюминия. дополнительно содержит алюминий при следующем соотношении компонентов. мас.Указанная шихте керамического пигмента позволяет получить пигмент синего цвета- с наименьшими энергозатратами термообработка при температуре 500 С в течение 5 минс наименьшими трудозатратами компоненты шихты мелют. перемешивают и подвергают термообработкеШикта позволяет получить керамический пигмент в режиме самораспространяющегося высокотемпературного синтеза.При нагреве шихты для керамического пигмента до 500 С ее компоненты начинают вступать в реакцию между собой. д входя 3886В результате окислительно-восстановительной реакции образуется шпинепь синего цвета СоОА 12 О 3 с большим выделением тепла.Экзотермическая реакция между А и СозО 4 дает повышение температуры до 12 О 01300 С при которой происходит из менение ЦВЗТЗ ЩПИНВЛИ.Для снижения температуры реакции с целью сохранения синего цвета керамического пигмента в шихту вводят А 12 Оз как наполнитель.При нагреве Созод разлагается. При соответствующем количественном соотношении компонентов шихты не весь Созод вступает в реакцию с А. В составе смеси остается Со 0. который реагирует с А 20 з.Количественное соотношение компонентов шихты определяется условиями протекання сверхскоростного высокотемпературного синтеза. в результате которого получают пигмент синего цвета.При содержании А менее 9 масйЪ. состав не восппаменяется. а более 11 мас. оплевпяется. что приводит к резкому падению качественнык характеристик.При содержании СазО 4 менее 46 мес,состав сплавляется. а более 50 мас. не воспламеняется.Отклонение от предельных значений А 2 Оз приводит к изменению цветв.П р и м е р 1 Исходные компоненты 50 г 00304 39 г АЬО 11 г А измельчают. тщательно перемешивают. формуют под давлением 10 МПа и помещают в муфельную печь. нагревают образец до температуры 50 ОС. достаточной для взаимодействия А с 00304. В результате зкзотермической окислительно-восстановительной реакции в печи развивается температура 12001300 С ДОСТЗТОЧНЗЯ ДЛЯ прогрева реактивов И ДЗЛЪНЕЙШВГО ИХ ВЗЗИМОДЗЙСТВИЯ. ШИХТВ ВОСПЛЗ меняется. горит ярким свечением по всему объему. В результате сгорания предлагае МОЙ ЩИХТН СИНТВЗИВУВТСЯ НОВОЗ ХИМИЧЗСКОО .соединение - керамический пигмент синего цвета.Полученный образец перемалывают до ТОНИНН. ОЗСПВЧИВЗЮЦВЙ ПРОХОЖДВНИВ ЧВ рез сито 1000 отв/см .Примеры приготовления керамического пигмента представлены в таблице.Пример Состав шихты для керамиче-ц ского пигментаФ о р м у п аж и а о б р в т е н и я содержит А при следующем соотноше шихтА для кармического пиг- т 7МЕНТА. включающая Созод А 203. отли- Е з чающаяся тем, что она дополнительно А 3 9 д иВерстка Казпатент, Исполнитель Тусупова Ответственный за выпуск ЭЗ. Фаизова
