Шихта для керамического пигмента

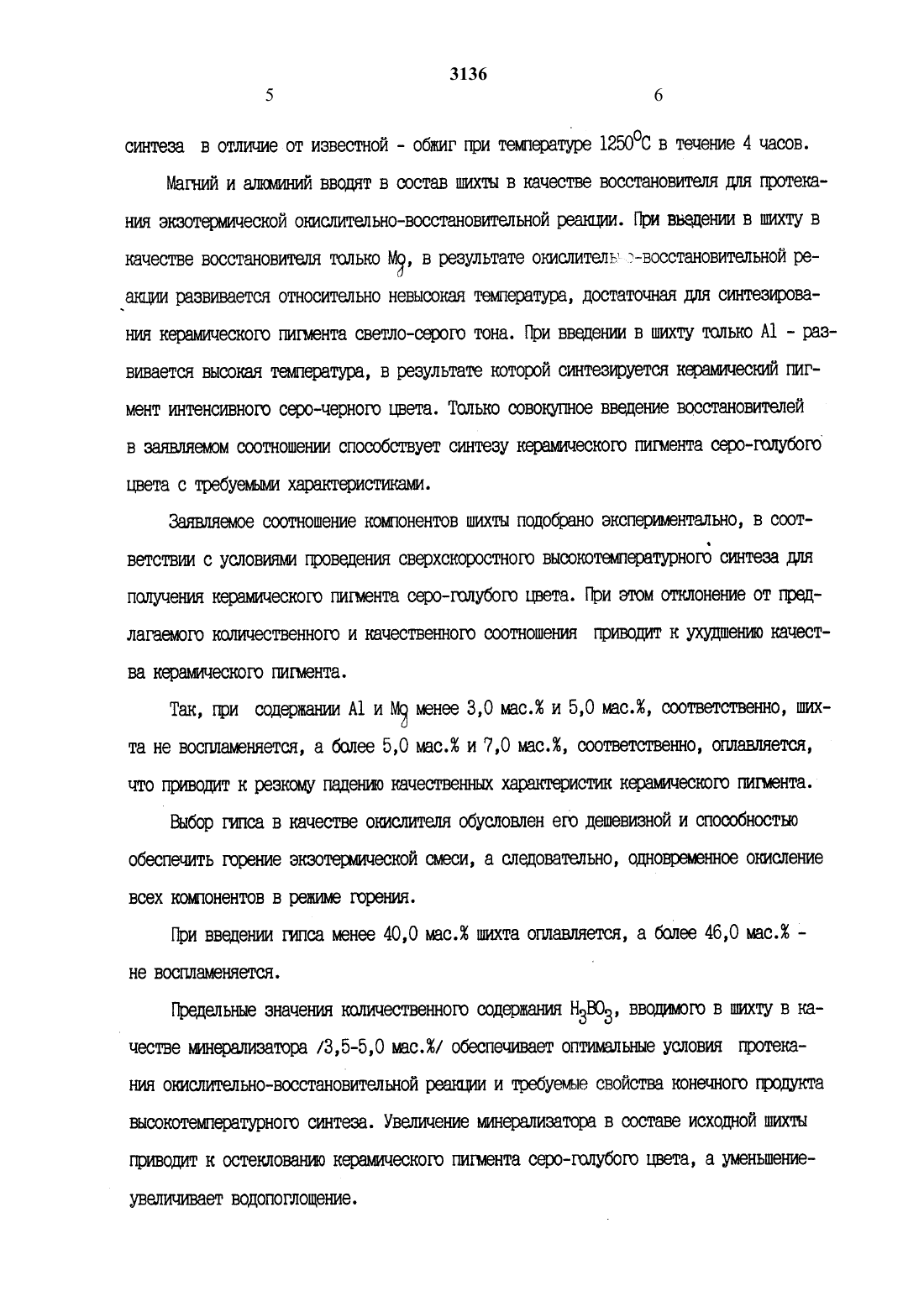

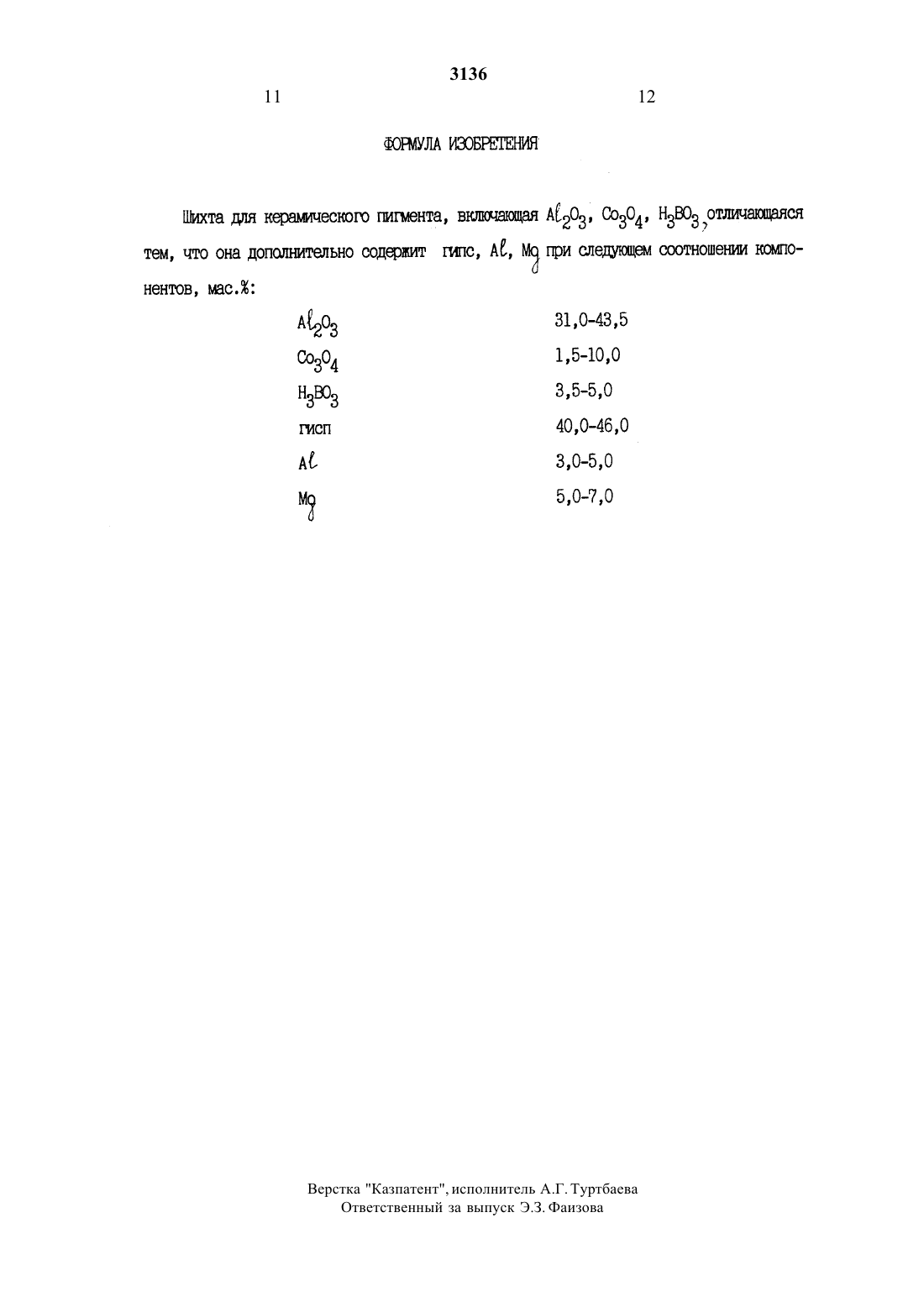

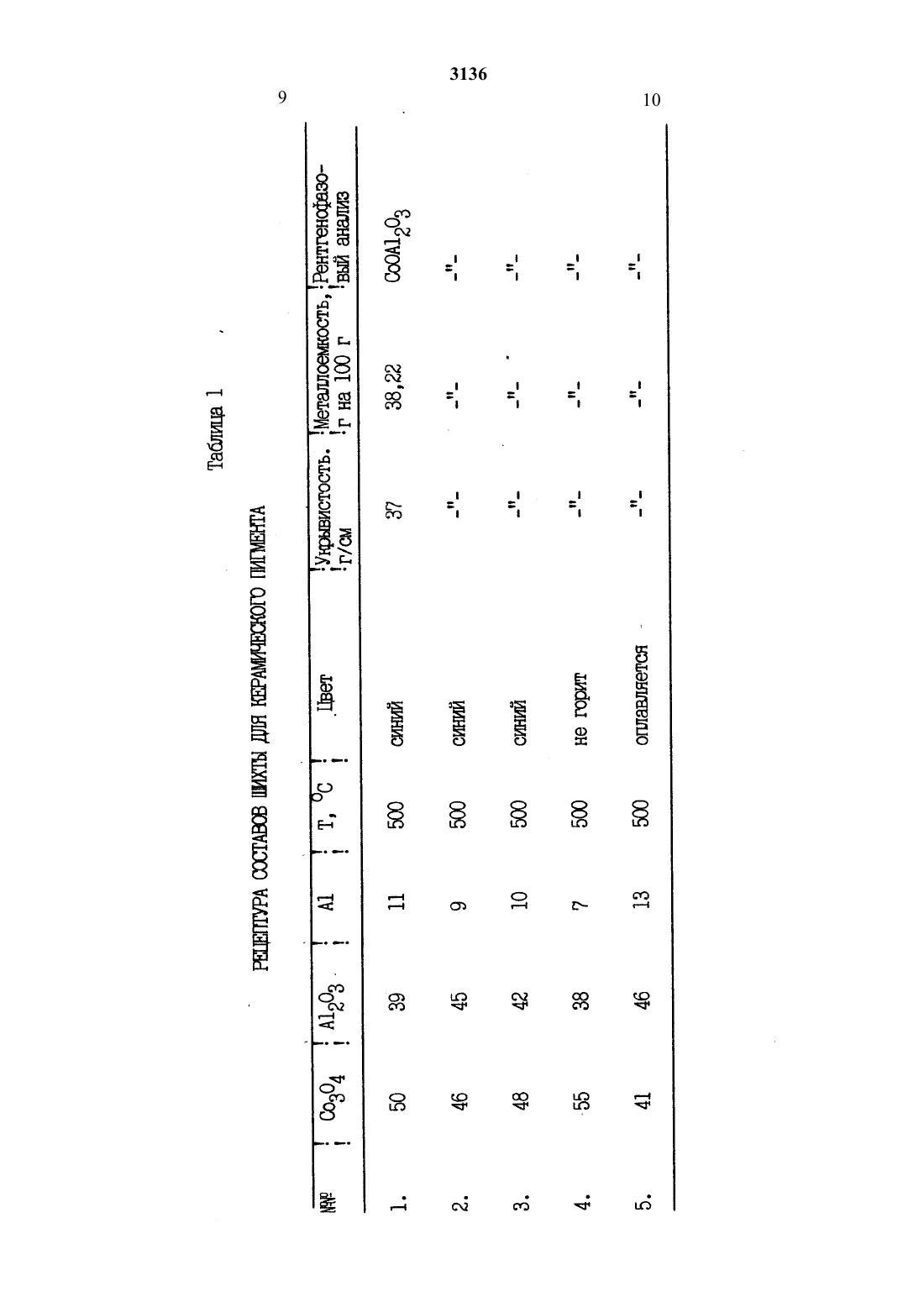

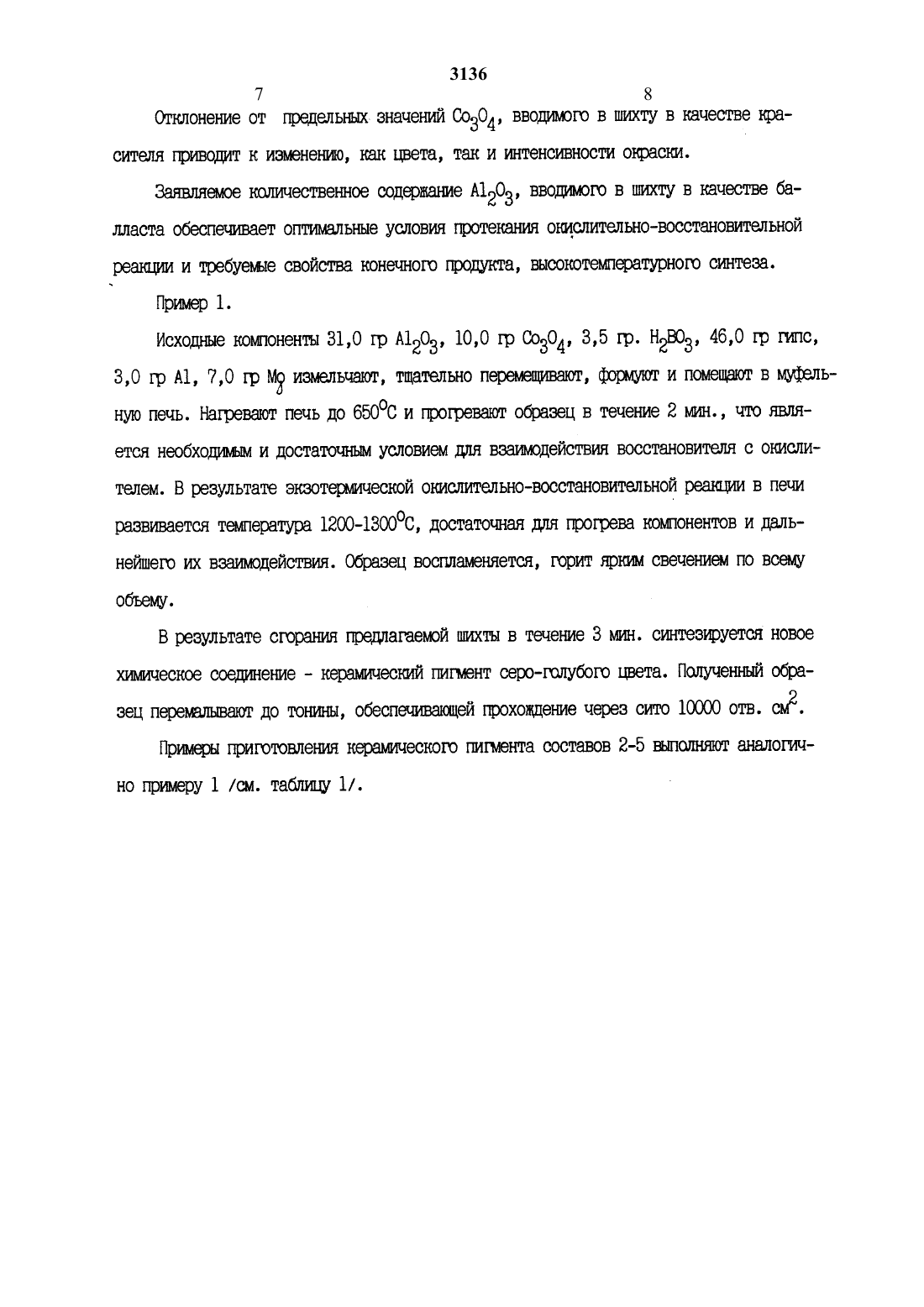

Известна гшлхта для керамического гмгмента,оксиды гремния, кальция,магния, лелеза, натрия, калия, шлему/лиан, кобальта, фгористьлй кальций и карбонат стронция /1/.Известна шихта для гюрашчесного гшгмента, включащая оксиды кремния, атоминия, кальция и кобальта /2/.Наиболее близкой к предложенной является пихта для керамического пигмента, Вследующую КОМПОНЭНШ, МЭС.1Недостатком известной пихты для керамического пигмента является большая энергоемюостьТехъмчесъалм результатом является получение пихты для керамического пигмента сероголубого цвета с наименьшим энергозатратами и высокой укрывистостыо.Достигается это тем, что шихта для керашчестсого гмгмента, включающая АЗОЗ,00304, НЗВОЗ дополнительно содержит гуще, МС,при следующем соотношении компо нентов, лас.Указанная глихта для керамического пигмента позволяет получить гмгмент сероголубого цвета, с натшеньляими энергозатратами - термообработка при температуре 65070000 в течение 3-5 минут в режиме самораспространяъощегося высокотемпературногосш-гтеза в отличие от известной - обжиг при тешгературе 125 ОС в течение 4 часов. Магний и алшиингдй вводят в состав гшшъг в качестве восстановителя для протекания экэотермической окислительнтвосстановитезгьной реакции. При введении в пмхту вкачестве ВОССТЗНОВИТЗЙЪЯ ТОЛЬКО МЭ, В результате ОКИСЛИТВПЬ т-восстановительной ре ЭКЦУЛИ развивается относительно НЭВЫСОКЗЯ темгпература, ДОСТЗТШЪЮЯ ШЕЯ СРШТЭЗРЮОВЭ ния керамического пигмента светло-серого тона. При введении в шихту только А 1 развивается высогшя температура, в результате которой синтезируется керамический пигмент интенсивного серо-черного цвета. Только совокупное введение восстановителейВ ЗЭНВЛЯЭМОМ СООТНОШЭШШ СПОСОбСТВУЭТ СИНТЭЗУ ЕСВРЗМИЧЭСКОЮ пигмента серо-голубогоцвета С требуемым характеристиками. ЗЭЯВЦЯЭМОЭ СООТНОШЭНИВ ЕОМПОНЭНТОВ ПЛИХТЫ подобрано ЭЕСПЭВИМЭНТЭЛЬНО, В СООТ ветствшл с успевшим проведения сверхскоростного высокотемпературного синтеза для получения нерашческого пигмента серо-голубого цвета. При этом отклонение от предлагаемого количественного и качественного соотношения приводит к ухудшению качества керамического гмгмента.Так, при содержании А 1 и МЗ менее 3,0 мас. и 5,0 мас., соответственно, шихта не воспламеняется, а более 5,0 мас. и 7,0 мас. соответственно, сплавляется,что приводит к резкому падению качественных характеристик керамичесгоого пигмента.Выбор гипса в качестве отопителя обусловлен его дешевизной и способностью обеспечить горение экэотермической смеси, а следовательно, одновременное окисление всех комгонентов в режиме горения.При введении гшгса менее 40,0 мас. лгихта сплавляется, а более 46,0 мас. не воспламеняется.Предельные ЗНЗЧЭНРЖЯ КОЛИЧЭОТВВННОЮ СОДЕШВЪШЯ НЗВОЗ, ВВОДММОГО В ПМХТУ В ЕЮ. честве минерализатора /35-5,0 мас./ обеспечивает оптимальные условия протека НИЯ ОКИСЛИТЗПЬНО-ВОССТЭНОВИТВЛЬНОЙИ требуемые СВОЙСТВЗ КОНЭЧНОГО ГЮОШКТЭ. высокотемпературного синтеза. Увеличение влинералиэатора В ООСТЭВЗ ИСХОДЪ-ОЙ ШИНЫ приводит К ОСТЭКЛОВЗЪМО КЭВЭМИЧЭСЮЮ ПИГМЭНТЭ. СЭВО-ГОЛУбОЮ цвета, а уменьшение УВЭПИЧУАВЗЭТ ВОДОПОГЛОЩЭНИЭ .Отклонение от прецельньж. значений 00304, вводимого в шахту в качестве красителя приводит к изменению, как цвета, так и интенсивности оъчэаски. Заявляемое количественное содержанию А 1203 вводимого в ихихту в качестве ба пласта обеспечивает ОПТИМЗЛЫЩЭ УСЛОВИЯ ГЮОТЭКЭЪЩЯ окислительно-восстановительнойИсходные коигпоненш 31,0 гр 15.1203, 10,0 гр 00304, 3,5 гр. нгвоз, 46,0 гр папе,3,0 гр А 1 7,0 гр М измельчают, тщательно перемешивают, формуют и помещают в муфельную печь. нагревают печь до 65000 и прогревают образец в течение 2 мин. что является необхошашм и достаточным условием для взаимодействия восстановителя с отмелителем. В результате экэотермичесюой окислительно-вссстагговитеггьной реагент в печи развивается температура 1200430000, достаточная для прогрева компонентов и дальнейшего их взаимодействия. Образец воспламеняется, горит ярким свечении по всему объекту.В результате сгорания предлагаемой пихты в течение 3 мин. синтезируется новое химическое соединение - керамический пигмент серо-голубого цвета. Полученный образец пдо тонины, обеспечившей прохощдеъме через сито 10000 отв. сиг.Примеры приготовления керамического гмгмлента составов 2-5 въшозгняъог аналогич но примеру 1 /см. таблицу 1/.
