Шихта для керамического пигмента

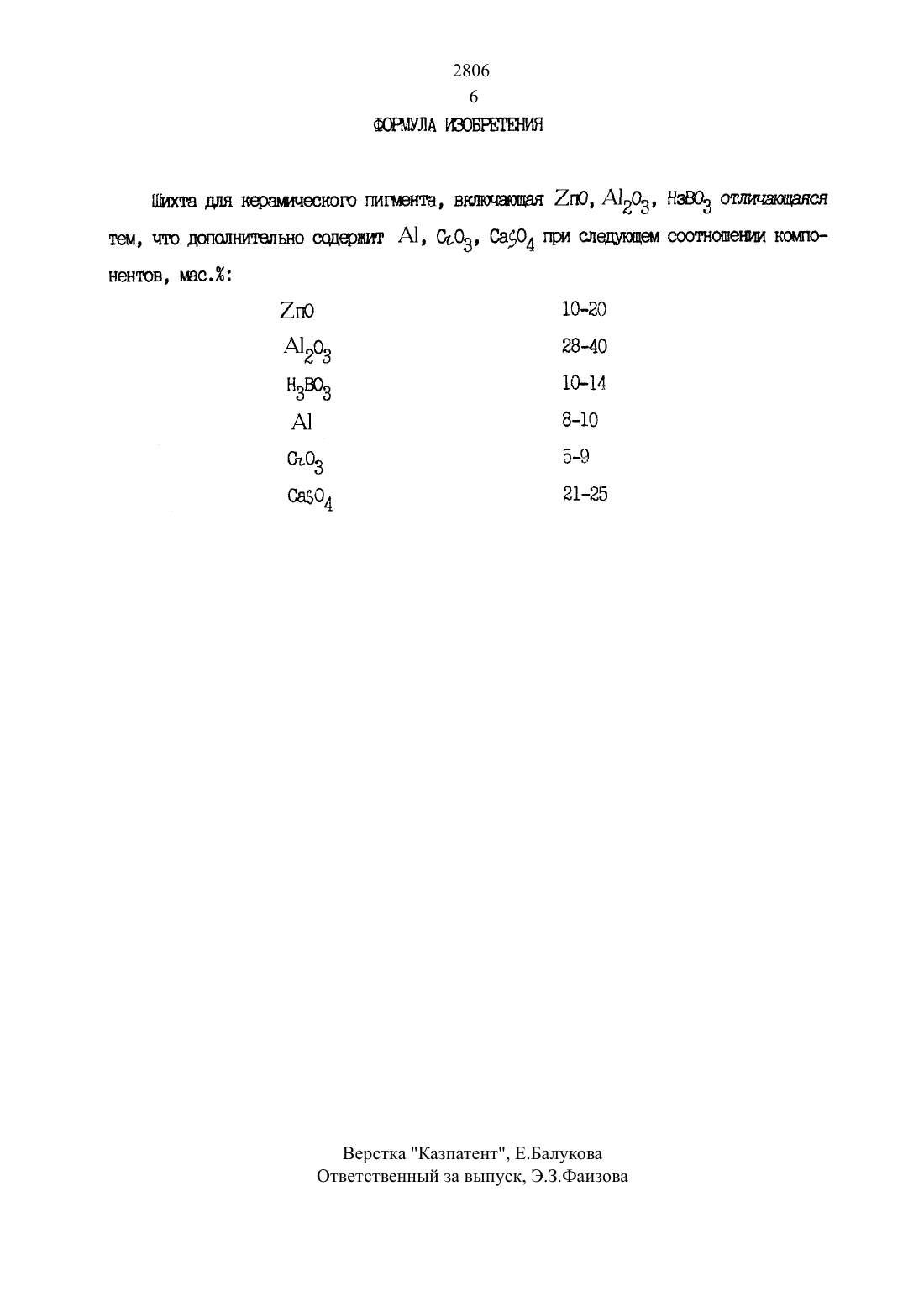

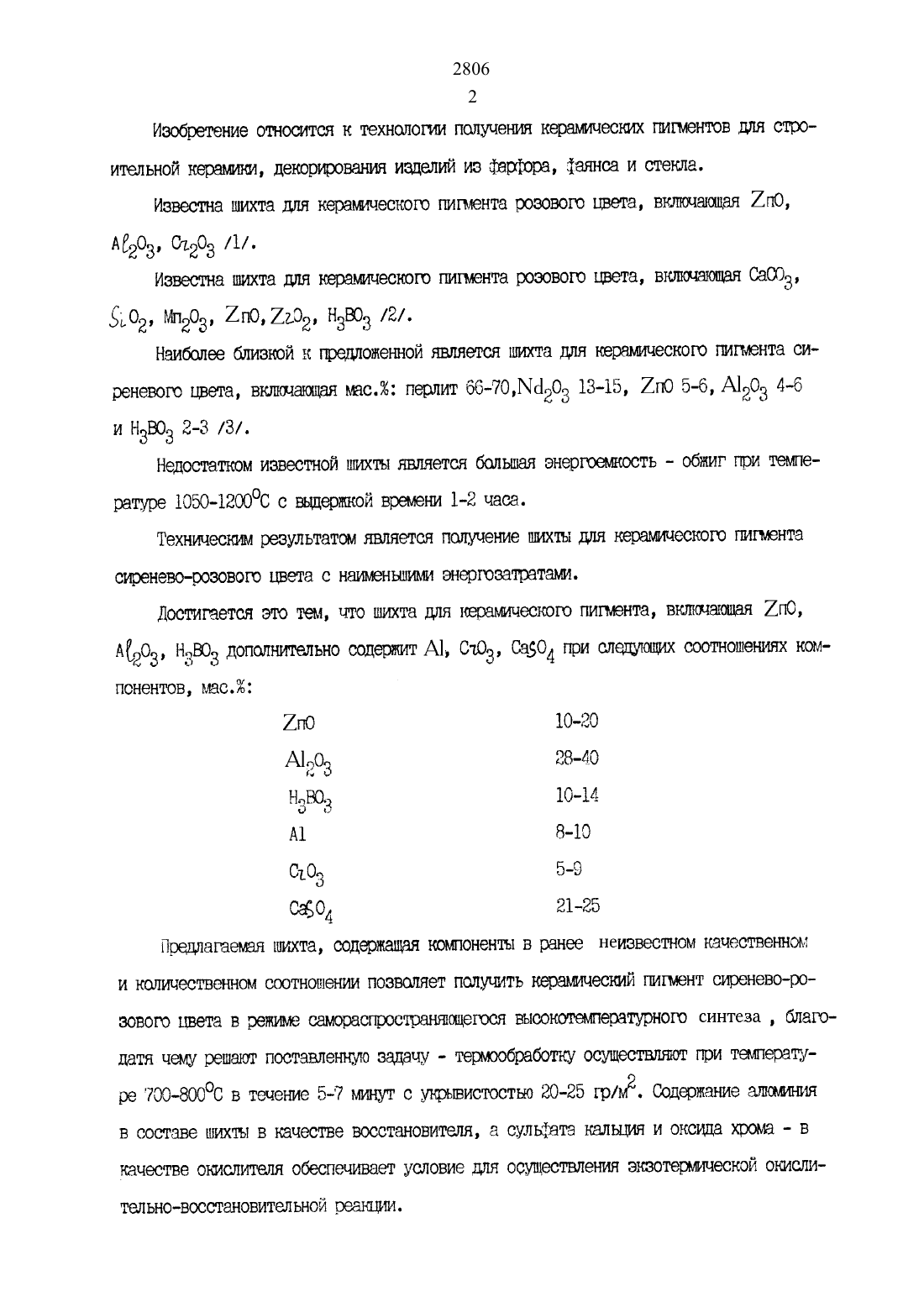

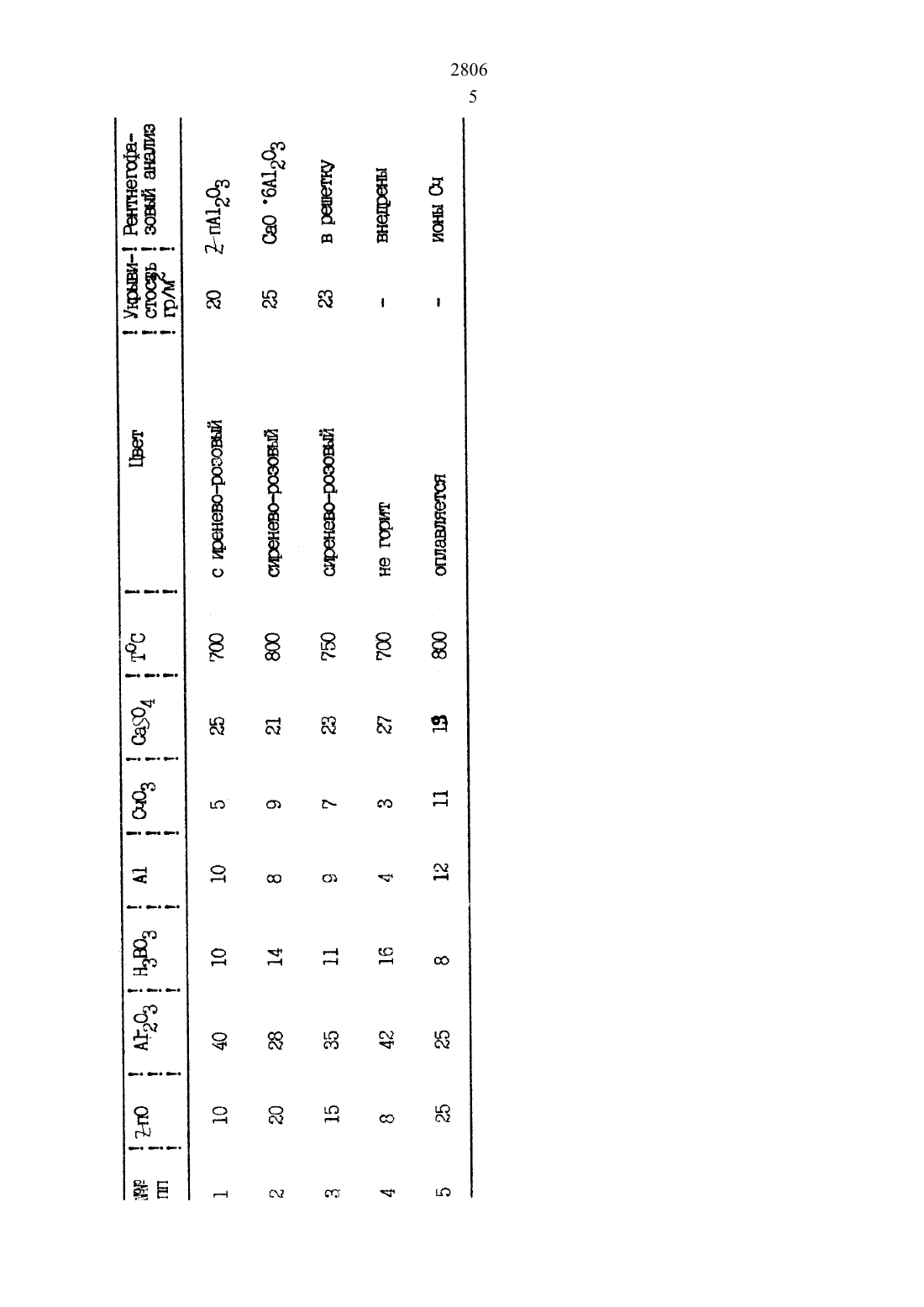

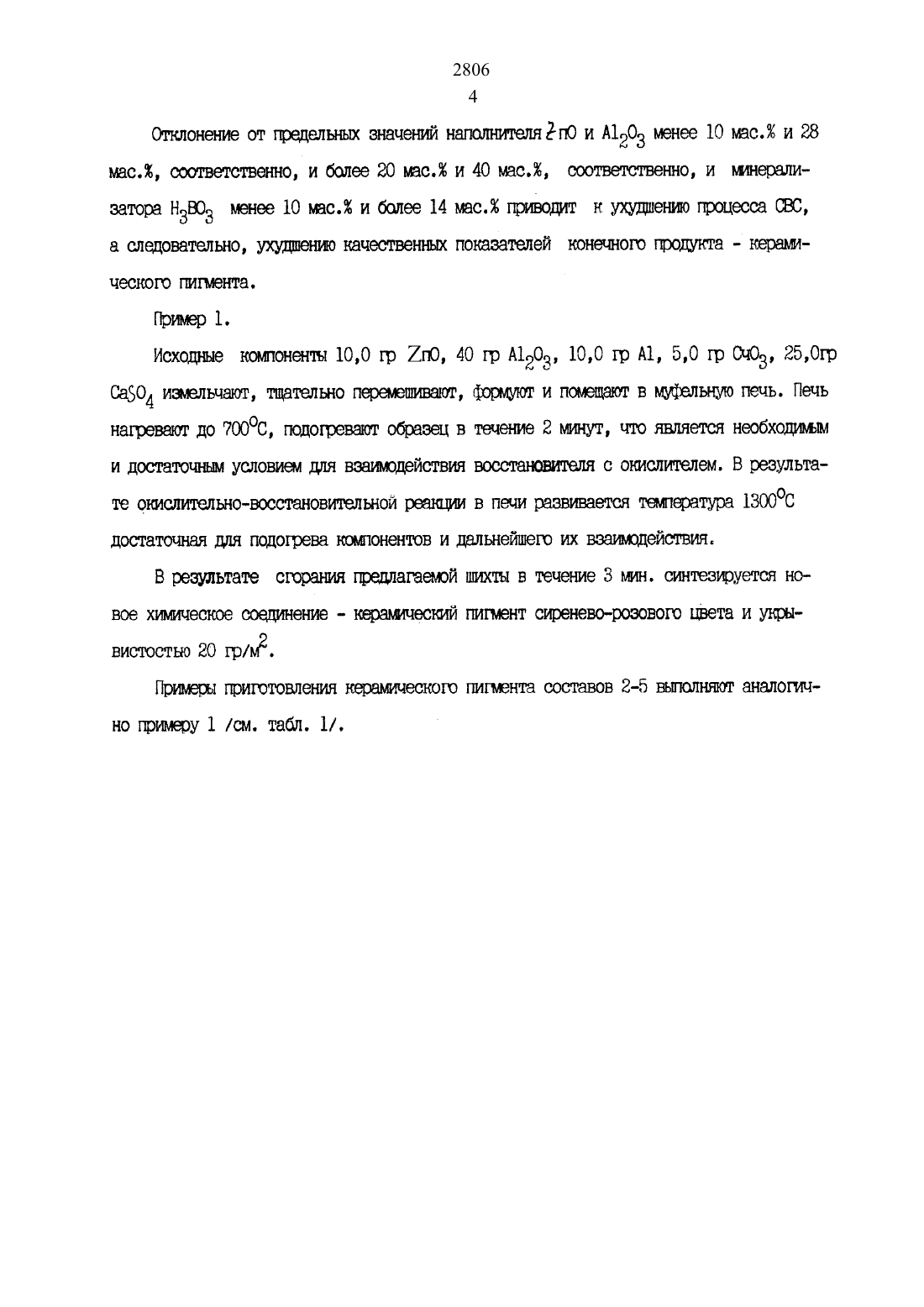

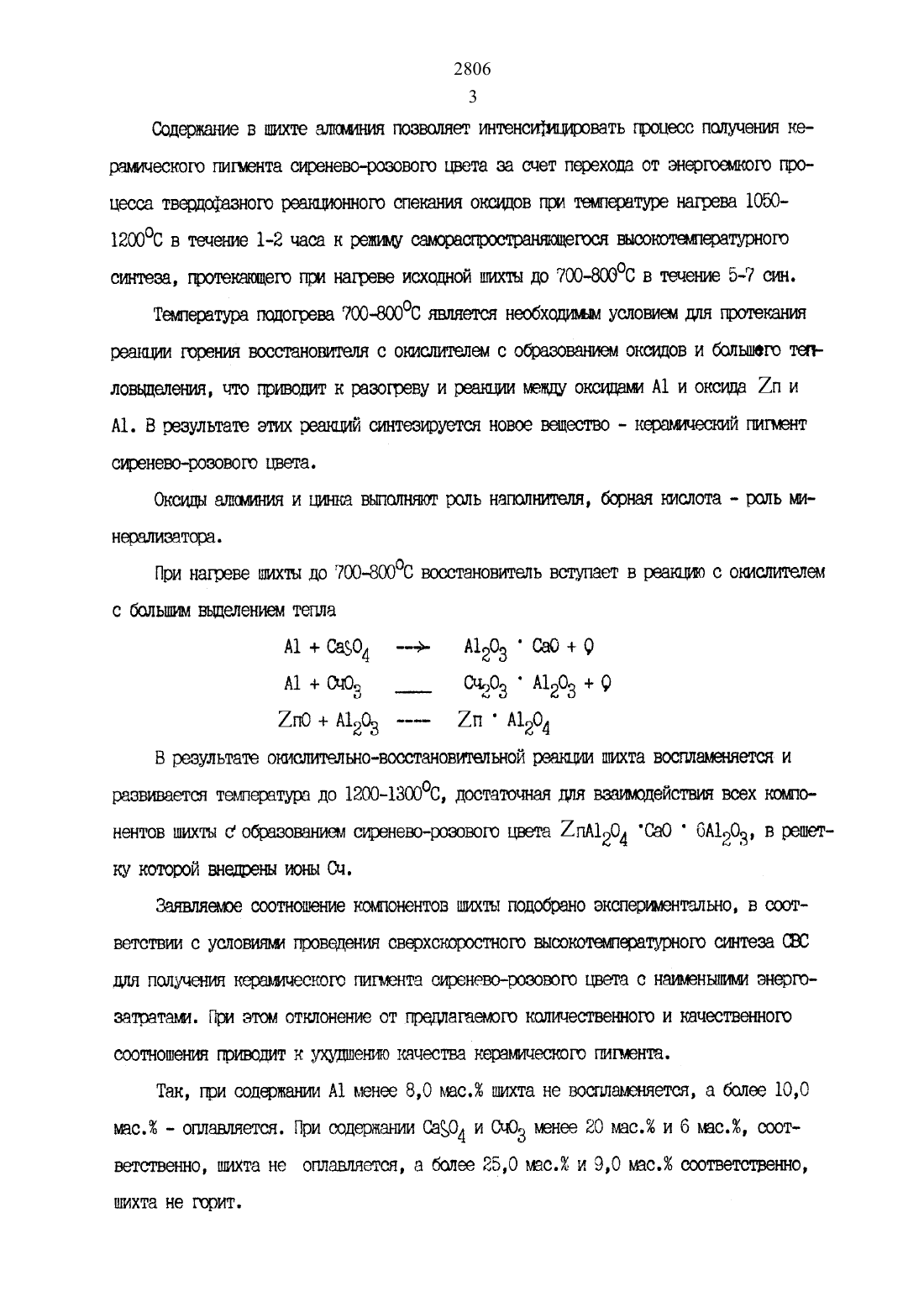

Изобретение относится к технологии получения керамшесш гмгментов для строительной кератит, декорирования изделий из срерфора, таугнса и стекла.Известна шихте для керамического пигмента розового цвета, внлгочаюгцая 2 п 0 АЕЗОЗ, 04203 Ш.Известна шихте для керамического шлгмента розового цвета, вылетающая саоэз,502, глпгоз, 2 пО,2 аО 2 извоз /2/.Наиболее близкой к таможенной является шшта для керамического гмшента сиреневого ивета, вюпшагогцая мной перлит 667 О 1112 ОЗ 13-15, 2 пО 5-6, А 12 О 3 4-6 и НЗВОЗ 2-3 /3/.Недостатком известной штаты является большая энергоемкость обжиг при теълпературе 1 О 5 О-12 ООС с выдержкой времени 1-2 часа.Техническим результатом является получение плиты для керамического пигмента сиренево-роэового цвета с наложенными энергозатратами.достигается это тем, что шихте для гсерашчесного пигмента, внтшахопъая 2 п 0,АКОЗ, извоз дополнительно содершт А, съоз, 021504 при опель/тощих соотношениях ком понентов, мас.Предлагаемая глихта, содержания компоненты в ранее неизвестном качественном и количественном соотношении позволяет получить нарам/живший ггишент сиренево-розового цвета в релллме самораспростраъшогцеюся высюнотеьлгтературного синтеза благо цатя немку решат поставленную задачу - термообработку осуществляют при температуре 700-80000 в течение 5-7 минут с унрывистостыо 20-25 гр/м 2. Содержание ашомгингляВ ООСТЭВЭ ЦХИХТЪ В качестве ВОССЧЕНОВИТЭЛЯ, а СУЛЬЕТЭ НЗЭЛЫМН И ОКСИЦЭ ХООЫЕ - В КЗЧЭСТВЭ ОКГАСЛИТЭЛЯ ОбЭСПЭЧИВЭЭГ УСЛОВИО ДЛЯ осуществления ЭКЭОТЭЫМЧЭСНОЙ ОРЗ/КИШ ТЗПЬНО-ВОССТЭНОВИТЭЛЬНОЙ ЖЩЧИ.Содержание в лгите агполлнгля позволяет интенсифицировать процесс полученная иерамглческого пигмента сиренево-розового цвета за счет перехода от энергоемкого процесса твердосввного реакционного спекания оксидов при температуре нагрева 1 О 5 О 12 О 0 С в течение 1-2 часа к решету саморасгрострагаягогцегося выоонотемггературного синева, протекающего при нагреве исходной штаты до 70 О-8 О 6 С в течение 5-7 син.Температура подогрева 700430000 является необходишм условием для протекания реагшум горения восстановителя с окислителем с образованием оксидов и болыпвго тепловыделения, что приводит к разогреву и розгами менту оксидами А 1 и оксида 2 п и А 1. В результате этих реаншй синтезируется новое вещество - нерамлчгесгогй гшпмиент стенозе-розового тщета.При нагреве шин до 700430000 восстановитель вступает в резюме о отопителем с большим выделением теплаВ результате отыщите-восстановительной реакции шихте воспламеняется и развивается температура до 120 О-13 О 0 С, достаточная для взаимодействии всех шомпонентов широты о обграеовашлем сиренево-роаового цвета 2 пА 12 О 4 Сао бА 12 О 3, в релгет ку которой внедрены ионы Оч.заявляете соотношение ношюнентов плоты подобрано экспериментально, в соответствии с условиями проведения сверхскоростного выосъсотеълтератътрггого синтеза СВС для получения кершлчесного пигмента сиренево-роэового цвета с нетленным энергозатратами. При этом отклонение от предлагаемого количественного и качественною соотношения приводит н ушшлениго качества керагмчесгсого пигмента.Так, при содержании М менее 8,0 мас. лгихта не воспламеняется, а более 10,0 хиас. - сплавляется. При содержании СаО 4 и ОчОЗ менее 20 мас. и 6 мас. соответственно, пихта не сплавляется, а более 25,0 тол и 9,0 мас. соответственно, ШИХТЭ не ГОРИТ.Отклонение от прецельньж значений наполнителя 2110 и А 12 О 3 менее 10 мас. и 28 мас., соответственно, и более 20 мас. и 40 мао., соответственно, и минерализатора НЗВОЗ менее 10 мас. и более 14 мас.н уютен-шло процесса КЕС, а СПЭДОВЗТЭПЬНО,ЪЮЧЭСТВЭЪПЪШ ПОЫЗЗЗТЭЛЭЙ НОНЭ-ШОГО ГЮОШКТЭ. - керами ческого пигмента.Исходные компоненты 10,0 гр 210, 40 гр МЗОЗ, 10,0 гр А 1 5,0 гр Счоз, 25 Огр Са 5 О 4 ишельчагег, тщательно переманивали, форель/кот и помещают в щлгельную печь. Печь нагревают до 7 ООС подогревают образец в течение 2 липнут, что является необходимыми и достаточным условием для взаъмодействияс окислителем. В результате стащите-восстановительной реаншм в печи развивается теэтература 1300 С достаточная для подогрева кошонентов и дальнейшего их взаимодействия.В результате сгорания грешагаеамюй листы в течение З мин. синтезируется новое хшмческое соединение - юерашмесюпй гмгмент сиренево-роэовою цвета и укрывистостыо 20 гр/мг.Пригмеры приготовления юерамтдчеокою гмшента составов 2-5 вьшопняхог аналогич но примеру 1 /см. табл. 1/.
