Шихта для получения керамического пигмента

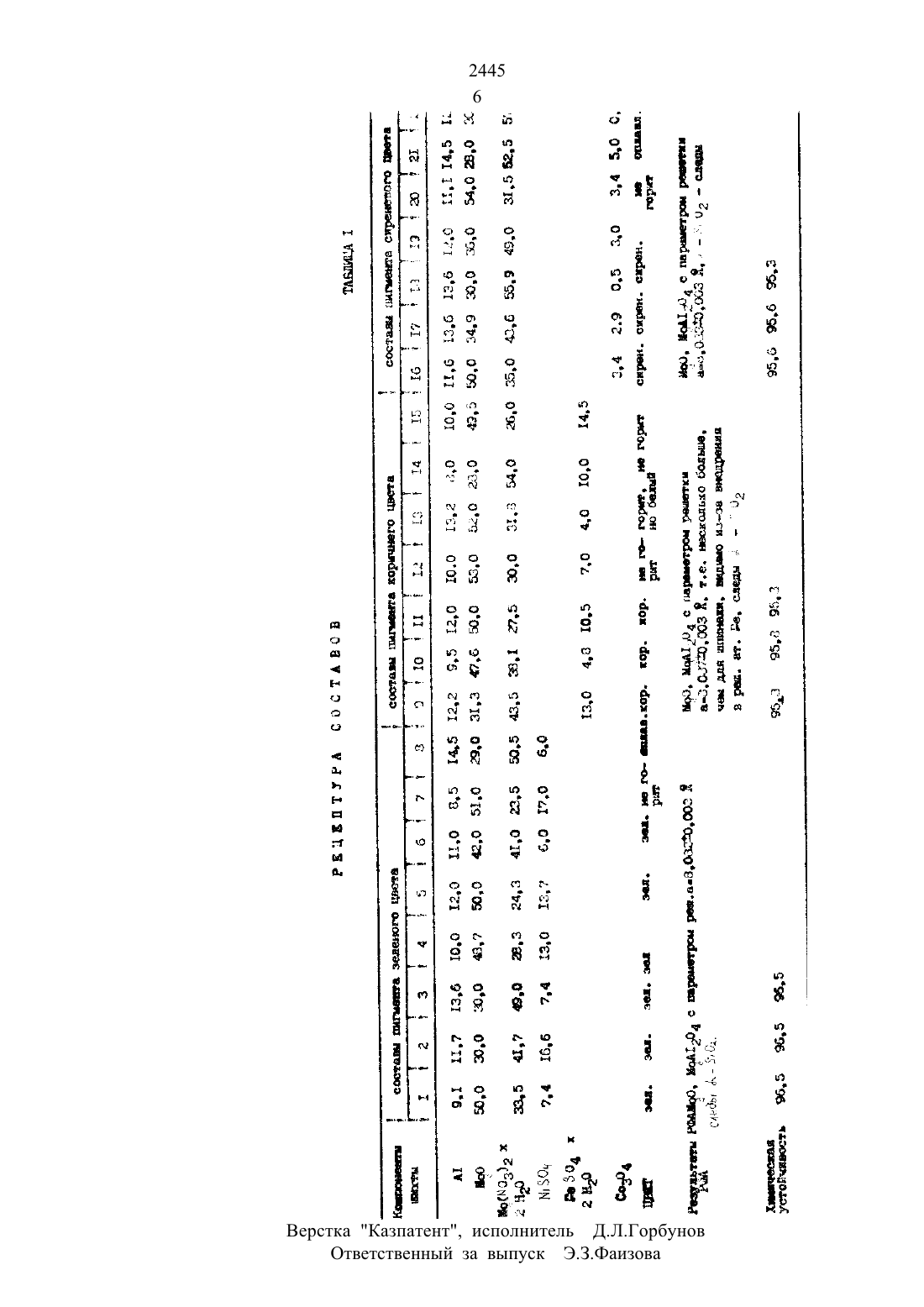

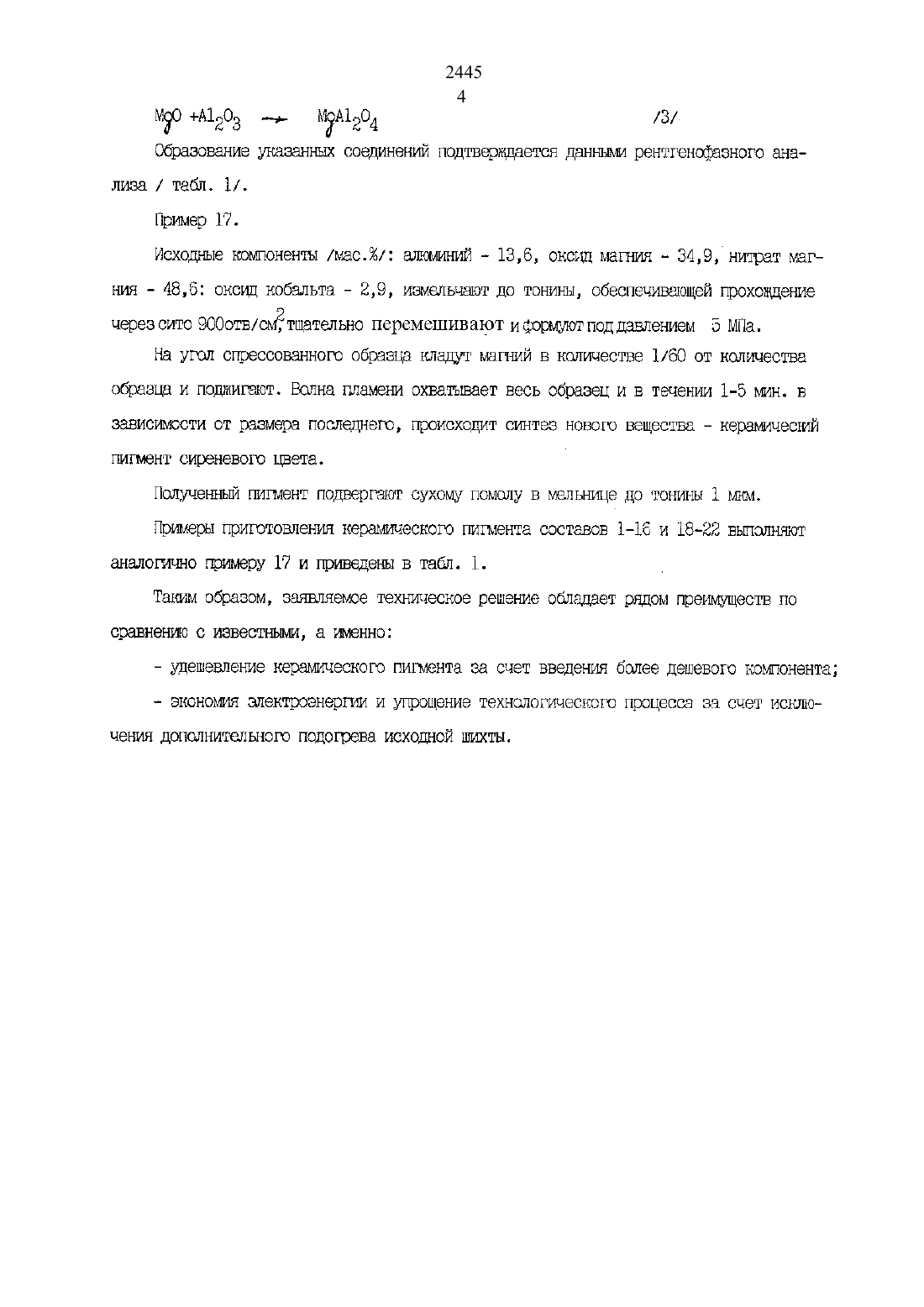

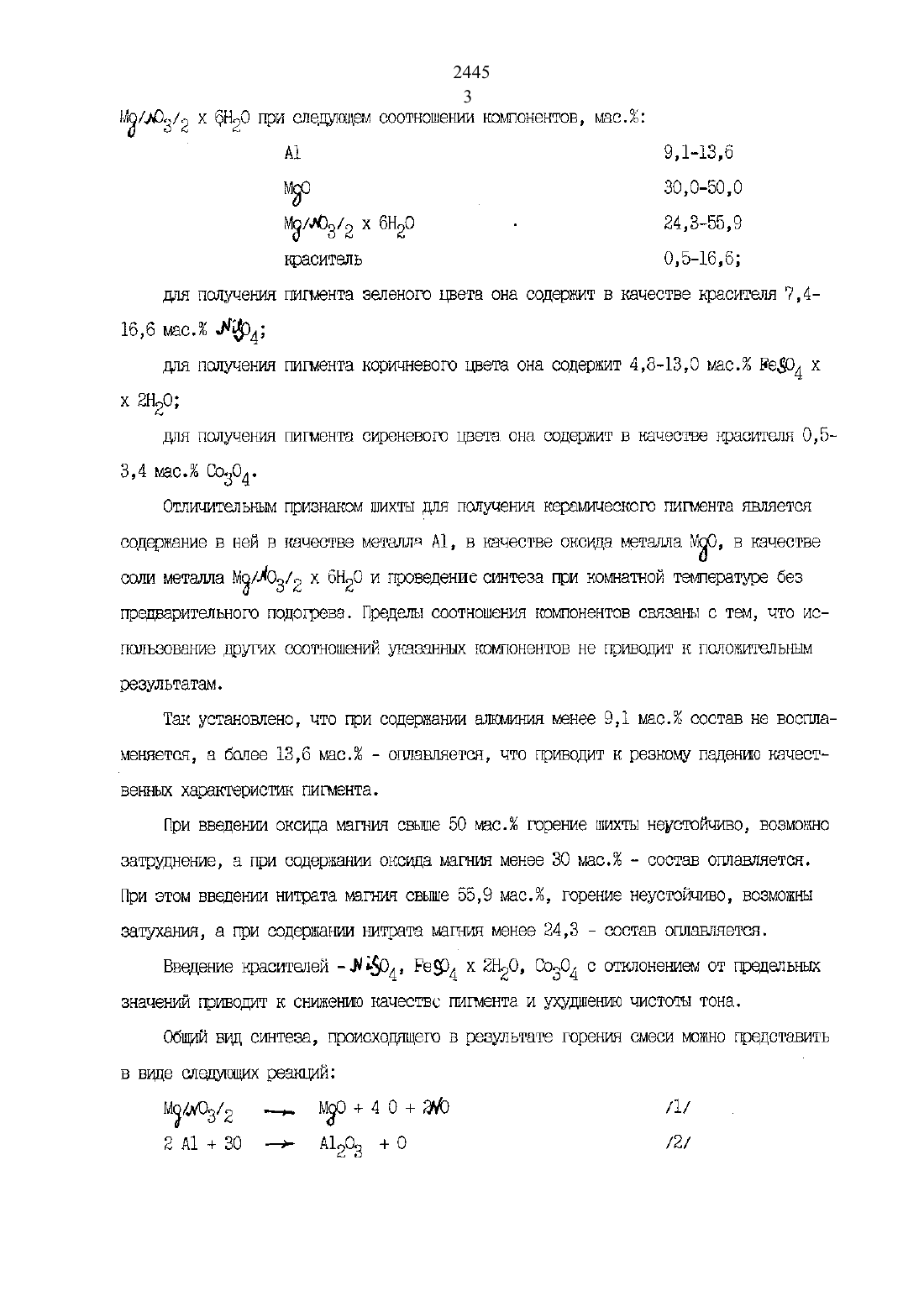

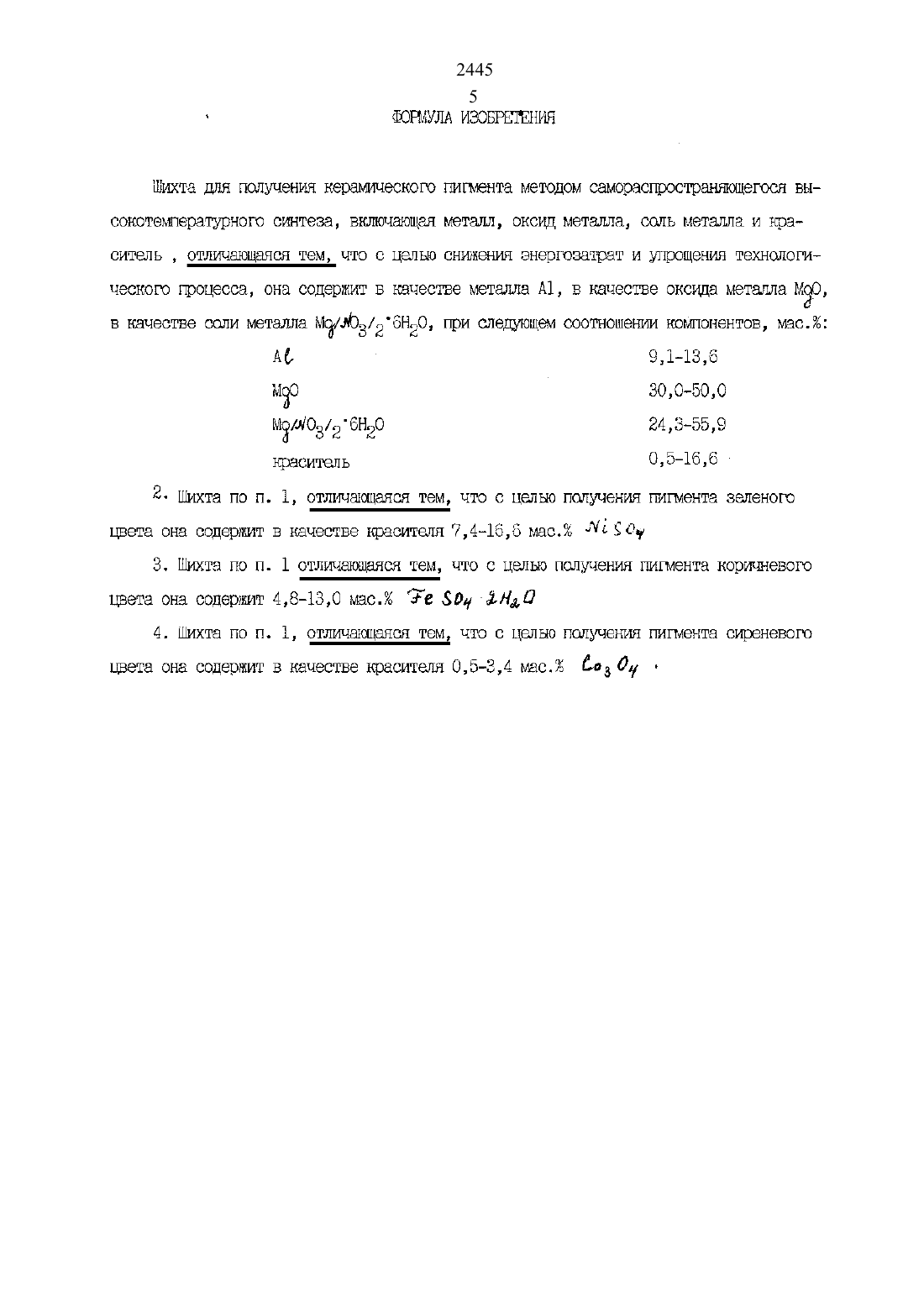

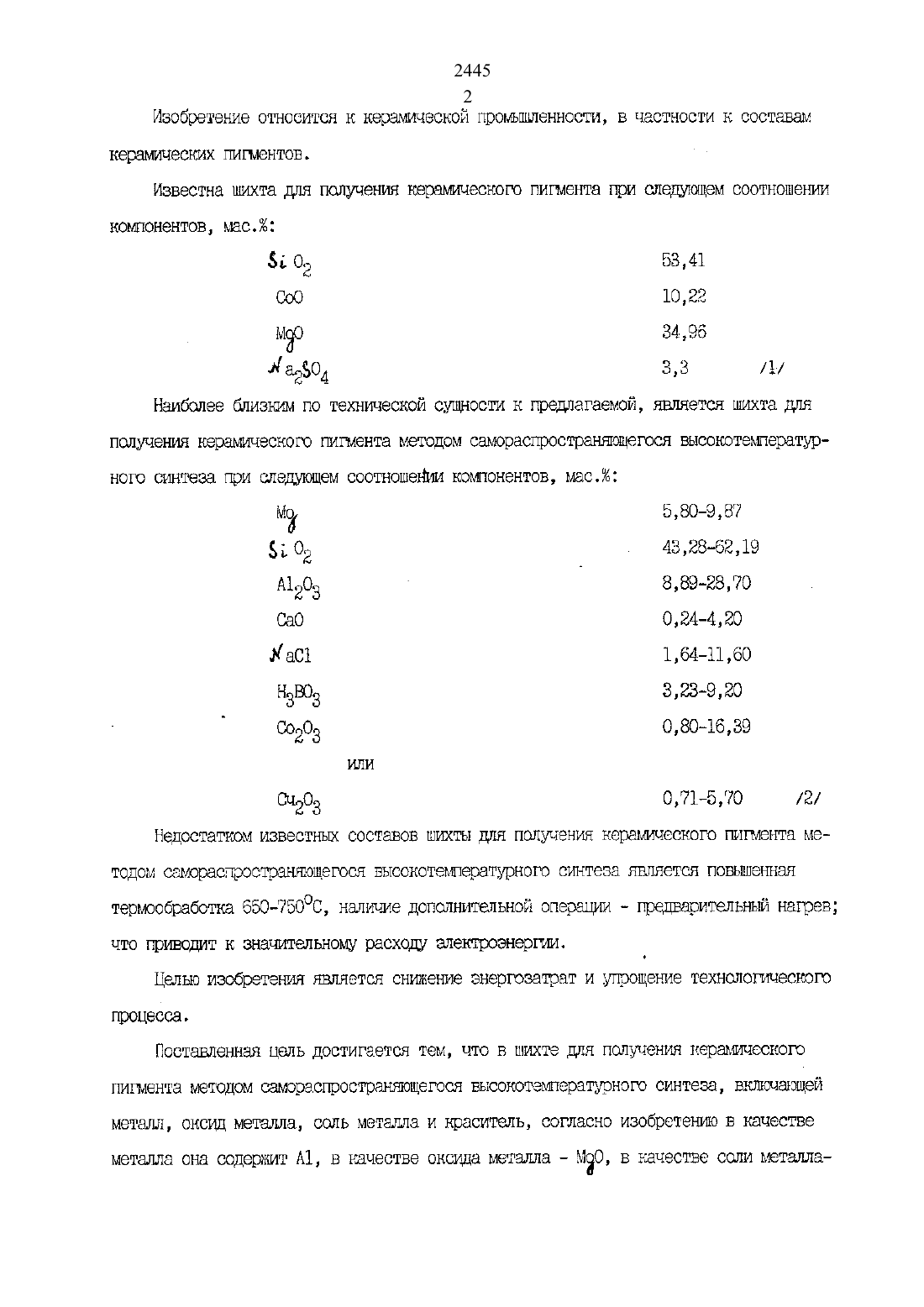

керамических пгментов. Известна шихта для получения нераичесного пигмента при следующем соотноиениНаиболее олизним по технической сущности к предлагаемой, является шихта для получения нерамическопо пгмента методом самораспространяшщегося высокотемператур ного ситеза пи следующем соотношени нопонентов мас.Недостатком известны составов шиты для получения нераического пигмента методом самораспространяюшегося высонотемиературного синтеза является повышенная термообработка б 5 О 7 б 0 С, наличие дополнительной операци ш предварительный нагревЦелью изобретения является сниение энергозатрат и упрощение технологического процесса.Поставленная цель достигается тем, что в шихте для получения нерамичеоного пигмента методом самораспространяющегося высонотемиературного синтеза, внлючаидей металл, оксид металла, соль металла и краситель, согласно изобретен в качествеметалла она содержит А 1, В начестве оксида металла - изо, в начестве соли металла 24453 из/АСЕ/2 х бН 2 О при следящем соотношени компонентов, мас. А 1 9,1-13,6 МЭО 30,0-50,0 Мг/АОЗ/2 х 6 Н 2 О - 24355,9 краситель 0,5-16,6для получения пгтента зеленого цвета она содержит в качестве красителя 7,4166 мас. ЗЧЮ 4для получения пгмента коричевого цета она содержит 4813 О мас. Ее 5 О 4 х х 2 Н 2 Одля получения пгмснта сиреневого Цвета она содержит в качестве красителя 0,53,4 мас. СОЗО 4.Отличительны признаком шихты для получения керамчесногс пгмента является содержание в ней в качестве металла А 1 в нацестве оксида металла М , в качестве соли металла МЭАОЗ/2 х бН 2 О и проведение синтеза при комнатной тепературс без предварительного подогрева. Пределы соотношения компонентов связаны с тем, что использование других соотношений указанны компонентов не приводит к полокительн результатам.Так установлено, что при содериани алюминя менее 9,1 мас. состав не воспламеняется, а более 13,6 мас. - оплаеляется что Приводит к резкому паденю качественни характеристи пигмента.При введени оксида магния свыше 50 мас. горение шихты неустоичо, возможно затруднение, а при содераани оксида магния менее 30 мас. - состав сплавляется. При этом введении нитрата магния свые 55,9 мас. горение Неустойчво, возможны эатуханя, а при содержании нитрата магния менее 24,3 - состав сплавляется.Введение красителей П 304 неэр х ЗНЗО, СО 304 с отклонением от педельни значении приводит к снижению качестве пигмента.и ухудшению чстоты тона.Общий вид ситеаа, происходящего в результате горения смеси можно представить в вице следующих реакцийОбразование указанных соецъанешклй подтверждается данными рентгенофаэного анализа / табл. 1/.через сито ЭООотВ/см тщательно перемешивают ифорщлот под давлением 5 МПа. На угол спрессованного образца кладутв количестве 1/60 от количестваобразца и подняигают. Волна гшаменга охватывает весь образец и в течении 1-5 мин. в зависимости от размера последнего, происходит синтез нового вещества - керамический пигмент сиреневого цвета.Полученный пигмент подвергают сухому помолу в мельнице до тонины 1 мкм.Прилаерь приготовления гсерашшесного пигмента составов 1-16 и 18-22 вьшолннвот аналогично триллеру 17 и приведены в табл. 1.Тагохм образом, занвляемое техническое решение обладает рядом греиьлуществ по сравнению с иэвестньшм, а штенно- удешевление керамического пигмента за счет введения более дешевого гсоъшонента- экономии электроэнергии и упрощение технологического процесса за счет исклю ЧВНИЯ ДОПОЛНИТЕЛЬНОГО ПОДОГЭЭВЭ ИСХОДНОЙ ШИХТЪЬШлите цлн получения керамического глшиента методом оамораопростраълтощегося высокотемпературного синтеза, вытащившая металл, оксид метедъла, соль металла и ираситель отличающаяся тем, что с целью снижения энергозатрат и упрощения такт-колоть чесиого процесса, она содержит в качестве метацша М, в качестве оксида метадъла ЬАЭО, в качестве соли металла глсд/юз/гчднго, при следующем соотношении кошонеитов, мас.2- Шихта по п. 1, отличающаяся тем, что с целью получения глигмента зеленого цвета она содержит в качестве крьаситетш ,4-15 б глас. д ЕдуЗ. Шихта по п. 1 отличающаяся тем, что с целью получения гллгълента коричневого цвета она содержит 48-1 ЗО мас. ге 50 ландо4. Цмхта по п. 1, отличающаяся тем, что с Целью получения пипиента сиреневогоьвета она содержит в качестве красителя О,5-3,4 масла 11-25 0,
