Шихта для получения керамического пигмента цвета морской волны

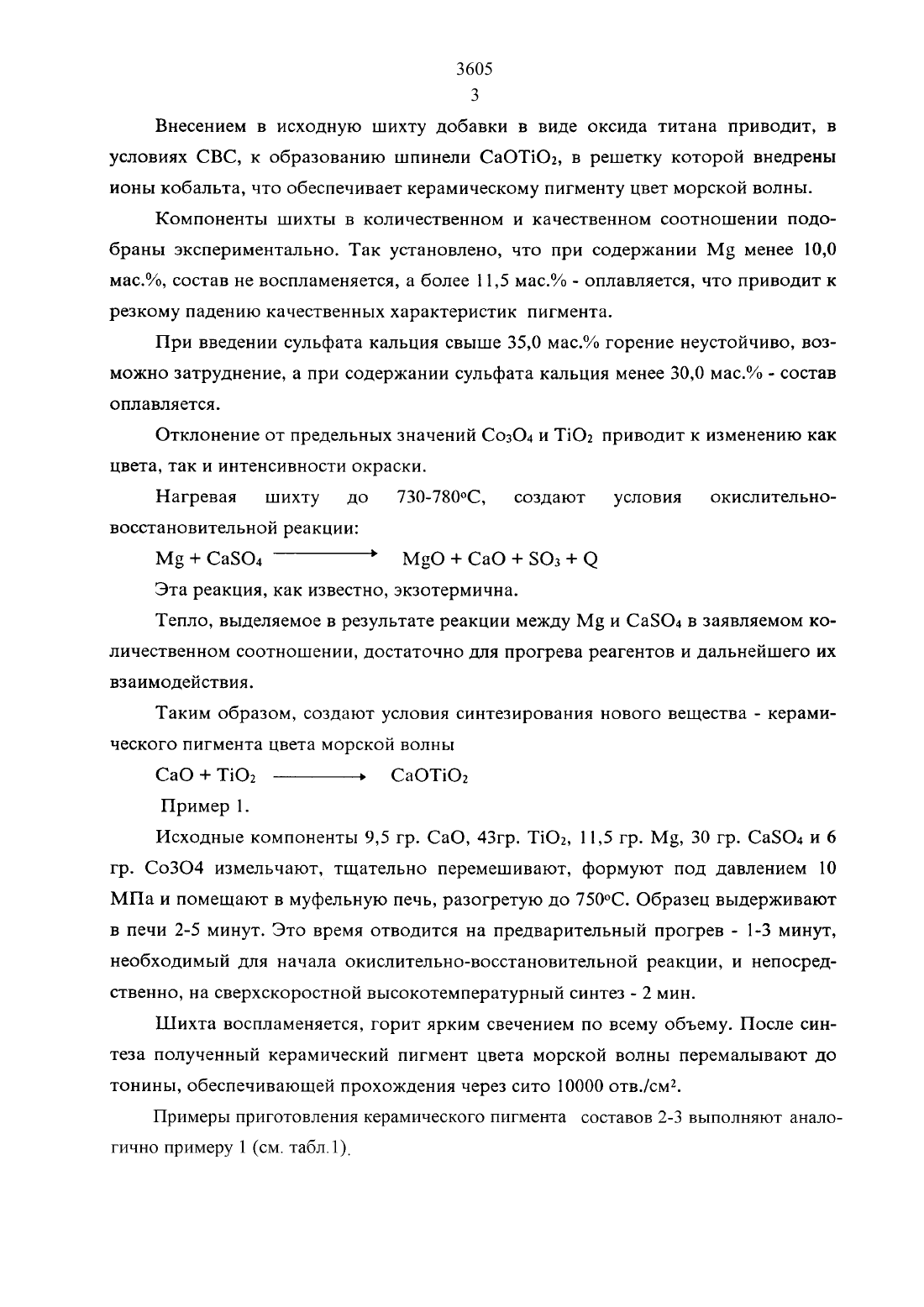

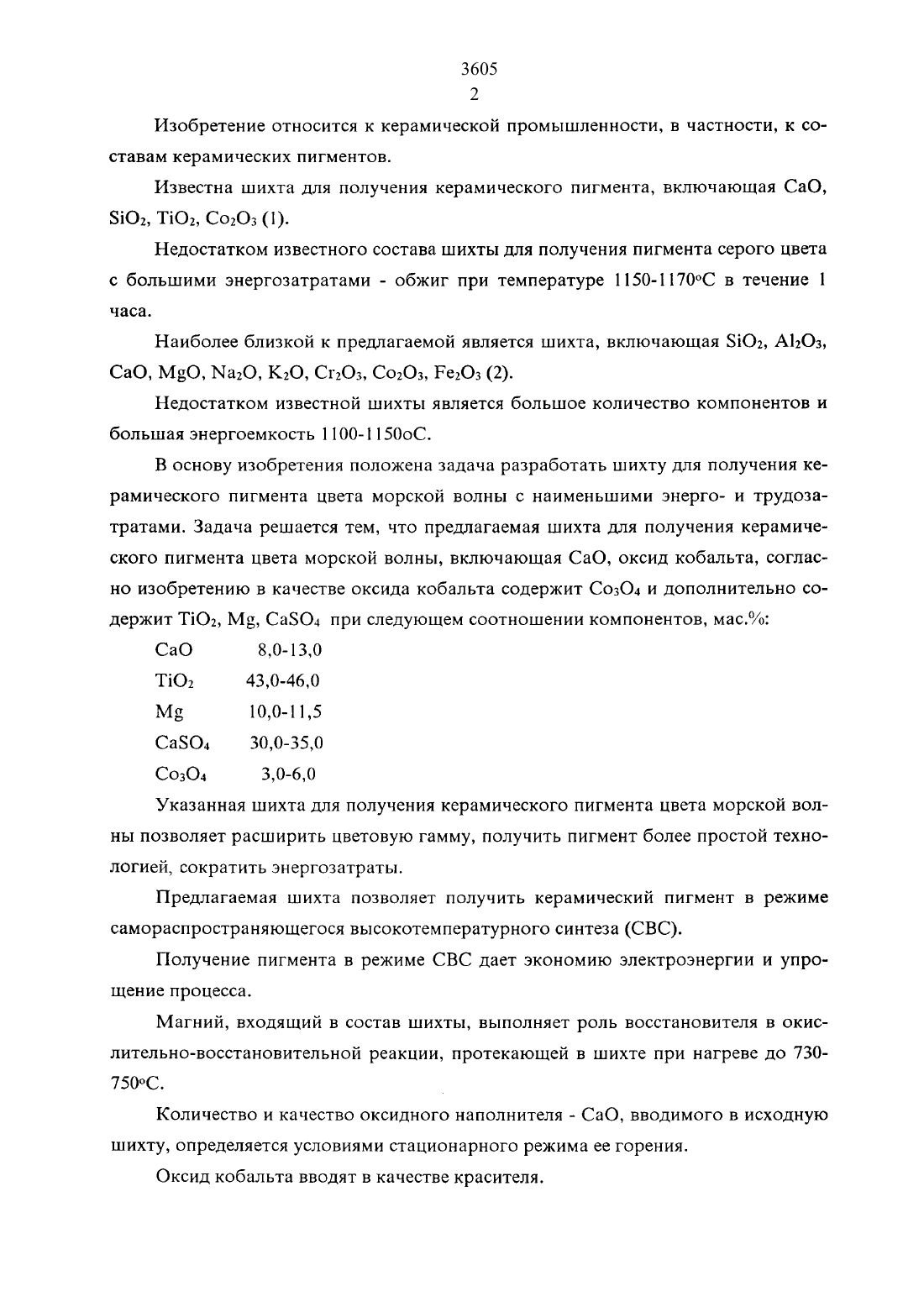

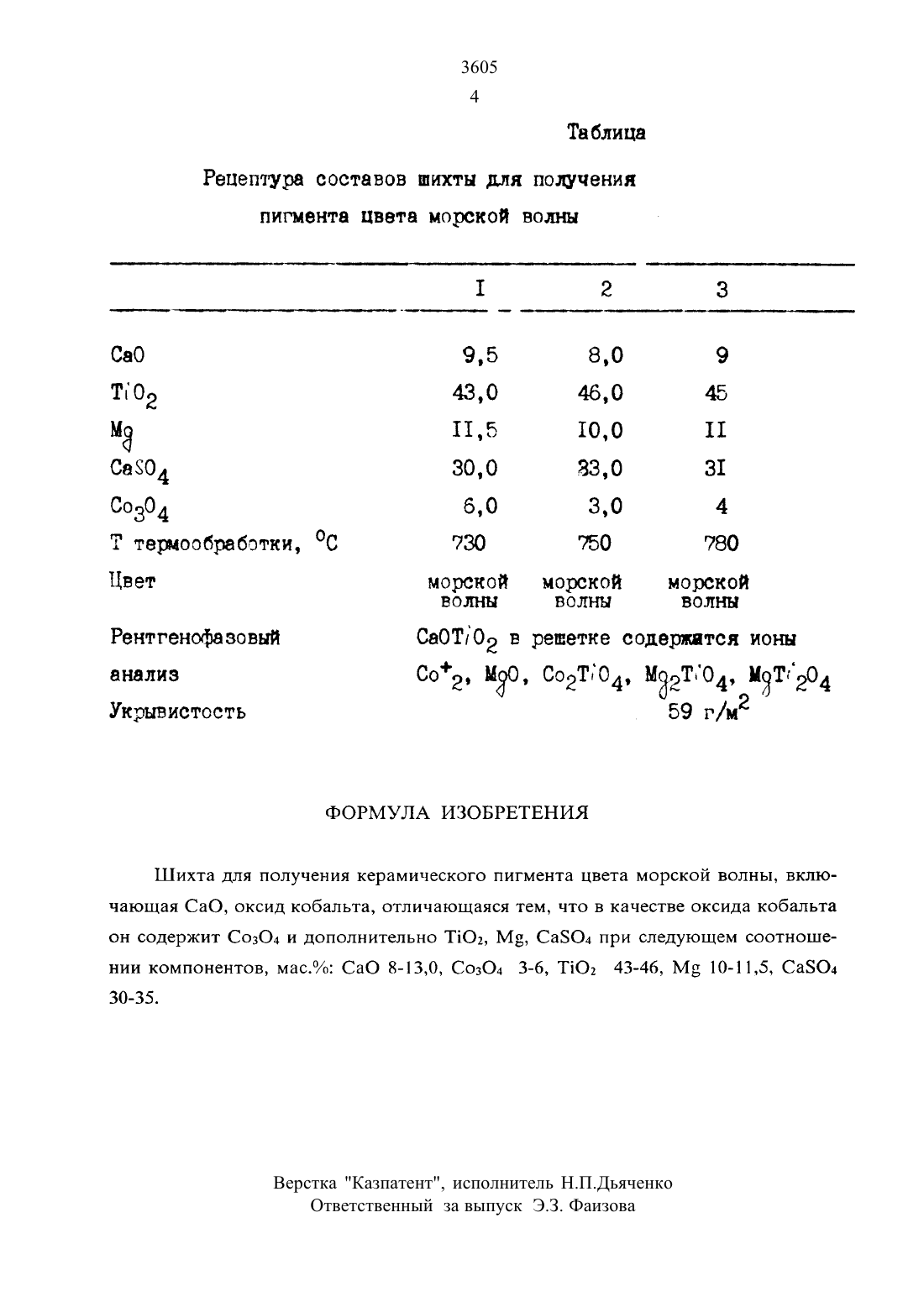

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Институт проблем горения (К 2)(54) ШИХТА ДЛЯ ПОЛУЧЕНИЯ КЕРАМИЧЕСКОГО ПИГМЕНТА ЦВЕТА МОРСкой волныШихта для получения керамического пигмента цвета морской волны включает СаО оксид кобальта. В качестве оксида кобальта она содержит СО 3 О 4 и дополнительно Т 1 О 2, Мд, СаО 4при СЛЕДУЮЩЕМ СООТНОШСНИИ КОМПОНЕНТОВ, мас.Изобретение позволяет сократить энерго-и трудозатраты.Известна шихта для получения керамического пигмента, включающая СаО,5102, Т 1 О 2 СО 2 О 3Недостатком известного состава шихты для получения пигмента серого цвета с большими энергозатратами - обжиг при температуре 115 О-Н 70 С в течение 1 часа.Недостатком известной шихты является большое количество компонентов и большая энергоемкость 1 100-1 150 оС.В основу изобретения положена задача разработать шихту для получения керамического пигмента цвета морской волны с наименьшими энерго- и трудозатратами. Задача решается тем, что предлагаемая шихта для получения керамического пигмента Цвета морской волны, включающая СаО, оксид кобальта, согласно изобретению в качестве оксида кобальта содержит Со 3 О 4 и дополнительно со держит Т 1 О 2 Мг, Са 5 О 4 при следующем соотношении компонентов, мас./оУказанная шихта для получения керамического пигмента цвета морской волны позволяет расширить цветовую гамму, получить пигмент более простой технологией, сократить энергозатраты.Предлагаемая шихта позволяет получить керамический пигмент в режиме самораспространяющегося высокотемпературного синтеза (СВС).Получение пигмента в режиме СВС дает экономию электроэнергии и упрошение процесса.Магний, входящий в состав шихты, выполняет роль восстановителя в окислительновосстановительной реакции, протекающей в шихте при нагреве до 730750 С.Количество и качество оксидного наполнителя СаО, вводимого в исходную шихту, определяется условиями стационарного режима ее горения.Оксид кобальта вводят в качестве красителя.Внесением в исходную шихту добавки в виде оксида титана приводит, в условиях СВС, к образованию шпинели СаОТЮд в решетку которой внедрены ионы кобальта, что обеспечивает керамическому пигменту цвет морской волны.Компоненты шихты в количественном и качественном соотношении подобраны экспериментально. Так установлено, что при содержании Мд менее 10,0 мас. состав не воспламеняется, а более 1 1,5 мас. - оплавляется, что приводит к резкому падению качественных характеристик пигмента.При введении сульфата кальция свыше 35,0 мас. горение неустойчиво, возможно затруднение, а при содержании сульфата кальция менее 30,0 мас. - состав оплавляется.Отклонение от предельных значений Со 3 О 4 и ТйОд приводит к изменению как цвета, так и интенсивности окраски.Нагревая шихту до 730-780 С, создают условия окислительновосстановительной реакцииТепло, выделяемое в результате реакции между Мд и СаО 4 в заявляемом количественном соотношении, достаточно для прогрева реагентов и дальнейшего их взаимодействия.Таким образом, создают условия синтезирования нового вещества - керамического пигмента цвета морской волныИсходные компоненты 9,5 гр. СаО, 43 гр. Т 1 Од, 11,5 гр. Мд, 30 гр. СаО 4 и 6 гр. Со 3 О 4 измельчают, тщательно перемешивают, формуют под давлением 10 МПа и помещают в муфельную печь, разогретую до 75 ОС. Образец выдерживают в печи 2-5 минут. Это время отводится на предварительный прогрев - 1-3 минут,необходимый для начала окислительно-восстановительной реакции, и непосредственно, на сверхскоростной высокотемпературный синтез - 2 мин.Шихта воспламеняется, горит ярким свечением по всему объему. После синтеза полученный керамический пигмент цвета морской волны перемалывают до тонины, обеспечивающей прохождения через сито 10000 отв./см 1.Примеры приготовления Керамического пигмента составов 2-3 выполняют анало гично примеру 1 (см. табл. 1)Рецептура составов шихты для полученияпигмента Цвета морской волны1 2 З СаО 9,5 8,0 9 тгог 43,0 46,0 45 М 8 11,5 10,0 11 Са 04 30,0 33,0 31 СОЗО 4 6,0 3,0 4 Т термообработки, С 730 750 780 Цвет морской морской морской волны волны волны Рентгенофазовнй Са 0 Т/02 в решетке содержатся ионы анализ Со 2, изо, Со 2 ТО 4, мддтсоф н 3 тК 2 о 4 Укрывистость 59 г/мгШихта для получения керамического пигмента цвета морской волны, включающая СаО, оксид кобальта, отличающаяся тем, что в качестве оксида кобальта он содержит Со 3 О 4 и дополнительно Т 1 О 2, Мз, Са 5 О 4 при следующем соотношении компонентов, мас. СаО 843,0, Со 3 О 4 3-6, ТйОд 43-46, Мд 10-11,5, СаО 4 30-35.Верстка Казпатент, Исполнитель Н.П.ДьяЧеНК 0 Ответственный за выпуск ЭЗ. Фаизова
