Устройство выхода торпеды из подводного торпедного аппарата

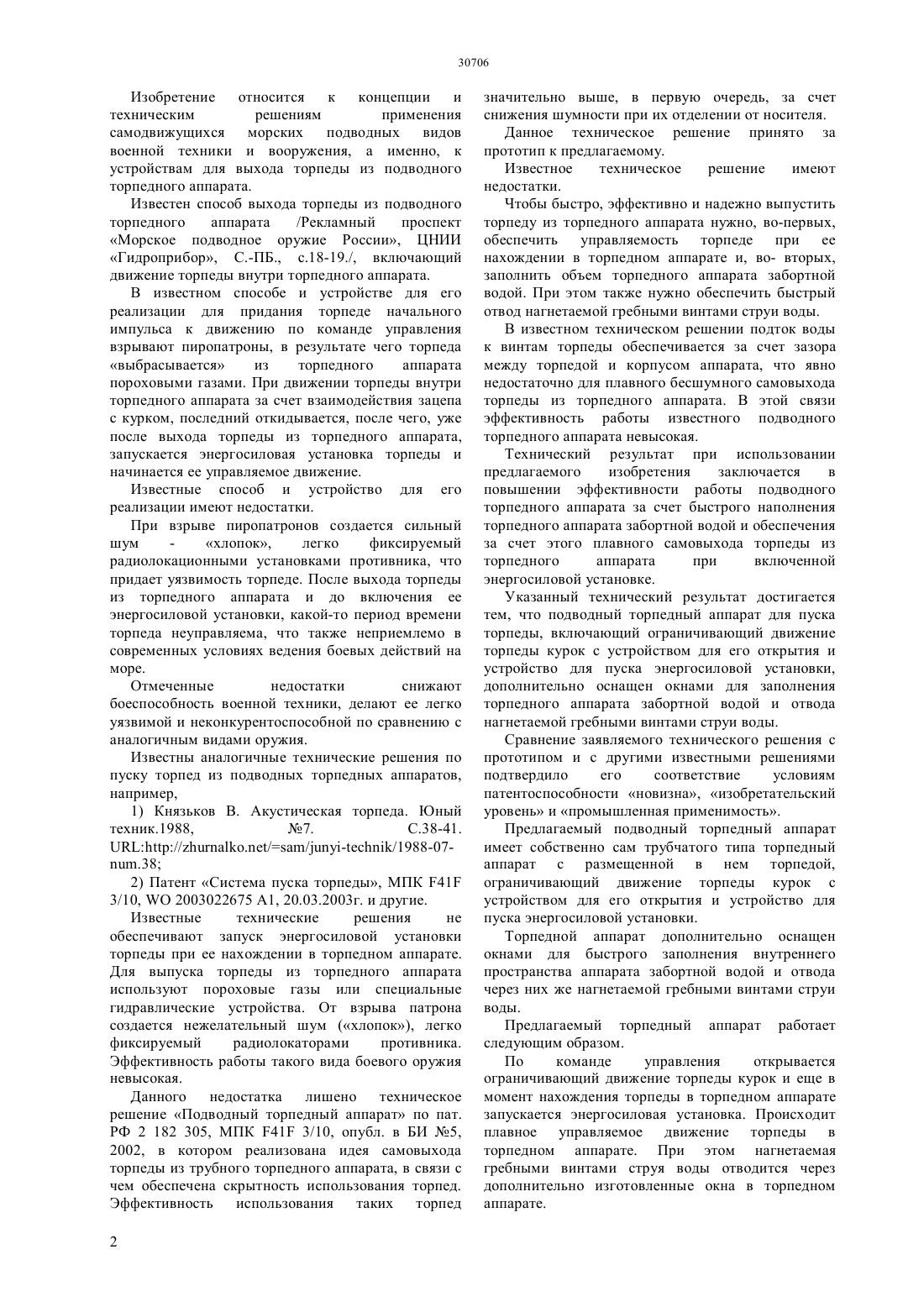

(51) 41 3/10 (2006.01) 42 19/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ самодвижущихся морских подводных видов военной техники и вооружения, а именно, к устройствам для выхода торпеды из подводного торпедного аппарата. Технический результат при использовании предлагаемого изобретения заключается в повышении эффективности работы подводного торпедного аппарата за счет быстрого наполнения торпедного аппарата забортной водой и обеспечения за счет этого плавного самовыхода торпеды из торпедного аппарата при включенной энергосиловой установке. Торпедный аппарат дополнительно оснащен окнами для заполнения торпедного аппарата забортной водой и отвода нагнетаемой гребными винтами струи воды.(72) Кадыров Жаннат Нургалиевич Сударь Дмитрий Давыдович(54) УСТРОЙСТВО ВЫХОДА ТОРПЕДЫ ИЗ ПОДВОДНОГО ТОРПЕДНОГО АППАРАТА Изобретение относится к концепции и техническим решениям применения самодвижущихся морских подводных видов военной техники и вооружения, а именно, к устройствам для выхода торпеды из подводного торпедного аппарата. Известен способ выхода торпеды из подводного торпедного аппарата/Рекламный проспект Морское подводное оружие России, ЦНИИ Гидроприбор, С.-ПБ., .18-19./, включающий движение торпеды внутри торпедного аппарата. В известном способе и устройстве для его реализации для придания торпеде начального импульса к движению по команде управления взрывают пиропатроны, в результате чего торпеда выбрасывается из торпедного аппарата пороховыми газами. При движении торпеды внутри торпедного аппарата за счет взаимодействия зацепа с курком, последний откидывается, после чего, уже после выхода торпеды из торпедного аппарата,запускается энергосиловая установка торпеды и начинается ее управляемое движение. Известные способ и устройство для его реализации имеют недостатки. При взрыве пиропатронов создается сильный шум хлопок,легко фиксируемый радиолокационными установками противника, что придает уязвимость торпеде. После выхода торпеды из торпедного аппарата и до включения ее энергосиловой установки, какой-то период времени торпеда неуправляема, что также неприемлемо в современных условиях ведения боевых действий на море. Отмеченные недостатки снижают боеспособность военной техники, делают ее легко уязвимой и неконкурентоспособной по сравнению с аналогичным видами оружия. Известны аналогичные технические решения по пуску торпед из подводных торпедных аппаратов,например,1) Князьков В. Акустическая торпеда. Юный техник.1988,7. С.38-41.//.//-/1988-07.38 2) Патент Система пуска торпеды, МПК 41 3/10,2003022675 А 1, 20.03.2003 г. и другие. Известные технические решения не обеспечивают запуск энергосиловой установки торпеды при ее нахождении в торпедном аппарате. Для выпуска торпеды из торпедного аппарата используют пороховые газы или специальные гидравлические устройства. От взрыва патрона создается нежелательный шум (хлопок), легко фиксируемый радиолокаторами противника. Эффективность работы такого вида боевого оружия невысокая. Данного недостатка лишено техническое решение Подводный торпедный аппарат по пат. РФ 2 182 305, МПК 41 3/10, опубл. в БИ 5,2002, в котором реализована идея самовыхода торпеды из трубного торпедного аппарата, в связи с чем обеспечена скрытность использования торпед. Эффективность использования таких торпед 2 значительно выше, в первую очередь, за счет снижения шумности при их отделении от носителя. Данное техническое решение принято за прототип к предлагаемому. Известное техническое решение имеют недостатки. Чтобы быстро, эффективно и надежно выпустить торпеду из торпедного аппарата нужно, во-первых,обеспечить управляемость торпеде при ее нахождении в торпедном аппарате и, во- вторых,заполнить объем торпедного аппарата забортной водой. При этом также нужно обеспечить быстрый отвод нагнетаемой гребными винтами струи воды. В известном техническом решении подток воды к винтам торпеды обеспечивается за счет зазора между торпедой и корпусом аппарата, что явно недостаточно для плавного бесшумного самовыхода торпеды из торпедного аппарата. В этой связи эффективность работы известного подводного торпедного аппарата невысокая. Технический результат при использовании предлагаемого изобретения заключается в повышении эффективности работы подводного торпедного аппарата за счет быстрого наполнения торпедного аппарата забортной водой и обеспечения за счет этого плавного самовыхода торпеды из торпедного аппарата при включенной энергосиловой установке. Указанный технический результат достигается тем, что подводный торпедный аппарат для пуска торпеды, включающий ограничивающий движение торпеды курок с устройством для его открытия и устройство для пуска энергосиловой установки,дополнительно оснащен окнами для заполнения торпедного аппарата забортной водой и отвода нагнетаемой гребными винтами струи воды. Сравнение заявляемого технического решения с прототипом и с другими известными решениями подтвердило его соответствие условиям патентоспособности новизна, изобретательский уровень и промышленная применимость. Предлагаемый подводный торпедный аппарат имеет собственно сам трубчатого типа торпедный аппарат с размещенной в нем торпедой,ограничивающий движение торпеды курок с устройством для его открытия и устройство для пуска энергосиловой установки. Торпедной аппарат дополнительно оснащен окнами для быстрого заполнения внутреннего пространства аппарата забортной водой и отвода через них же нагнетаемой гребными винтами струи воды. Предлагаемый торпедный аппарат работает следующим образом. По команде управления открывается ограничивающий движение торпеды курок и еще в момент нахождения торпеды в торпедном аппарате запускается энергосиловая установка. Происходит плавное управляемое движение торпеды в торпедном аппарате. При этом нагнетаемая гребными винтами струя воды отводится через дополнительно изготовленные окна в торпедном аппарате. Торпеда бесшумно (без хлопков) плавно и управляемо выходит из торпедного аппарата. Дополнительная модернизация торпедного аппарата, а именно, изготовление дополнительных окон, незначительно увеличивает стоимость подводного торпедного аппарата, создает хорошие предпосылки для его тиражирования. Бесшумность выхода торпеды из торпедного аппарата и ее управляемость (практически с самого начала, еще с момента нахождения торпеды в торпедном аппарате) значительно повышают боеспособность предлагаемого вида подводной военной техники и делают ее конкурентоспособной среди известных образцов оружия данного класса. ФОРМУЛА ИЗОБРЕТЕНИЯ Подводный торпедный аппарат для пуска торпеды, включающий ограничивающий движение торпеды курок с устройством для его открытия и устройство для пуска энергосиловой установки,отличающийся тем, что торпедный аппарат дополнительно оснащен окнами для заполнения торпедного аппарата забортной водой и отвода нагнетаемой гребными винтами струи воды.
