Асфальтобетонная смесь

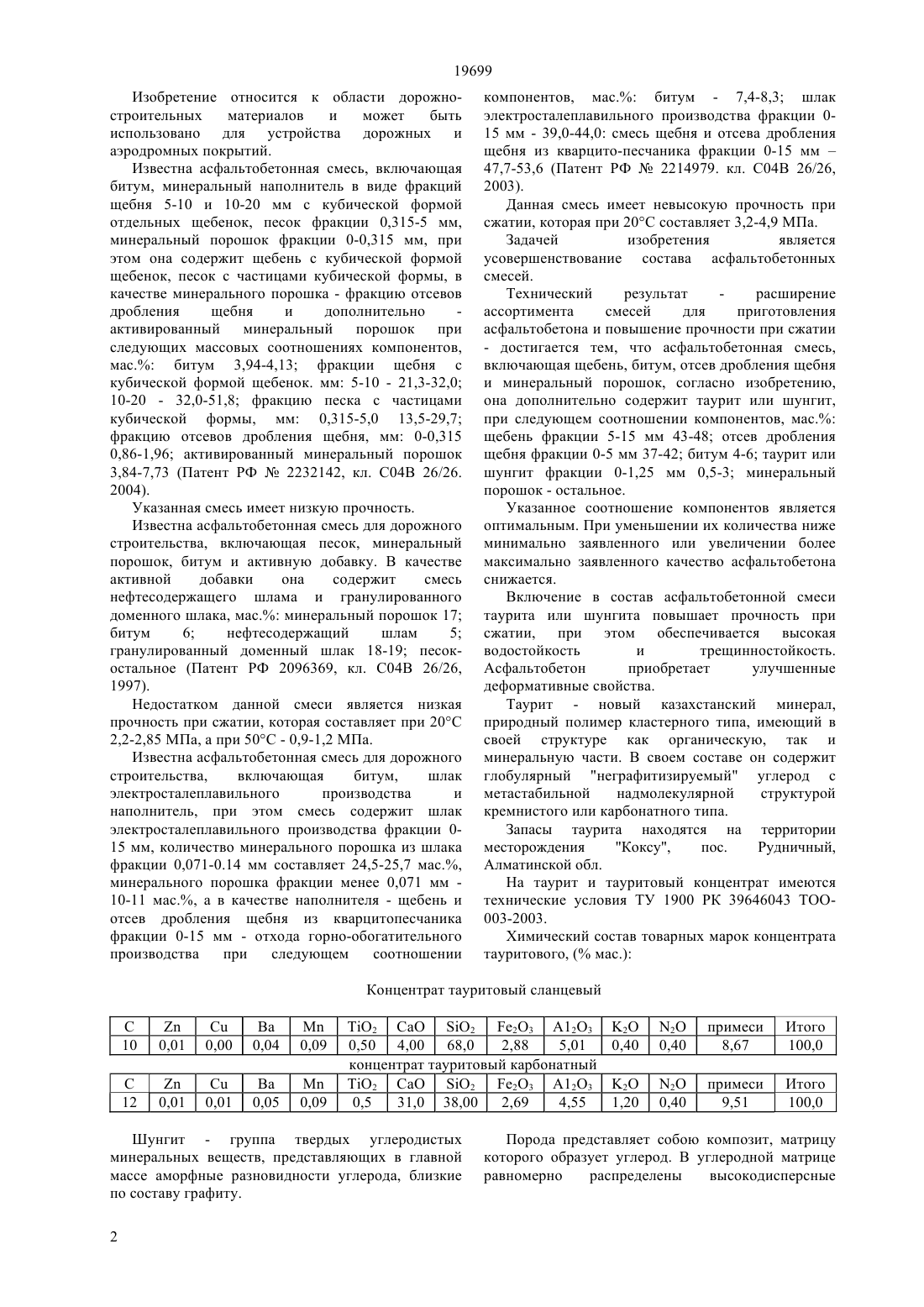

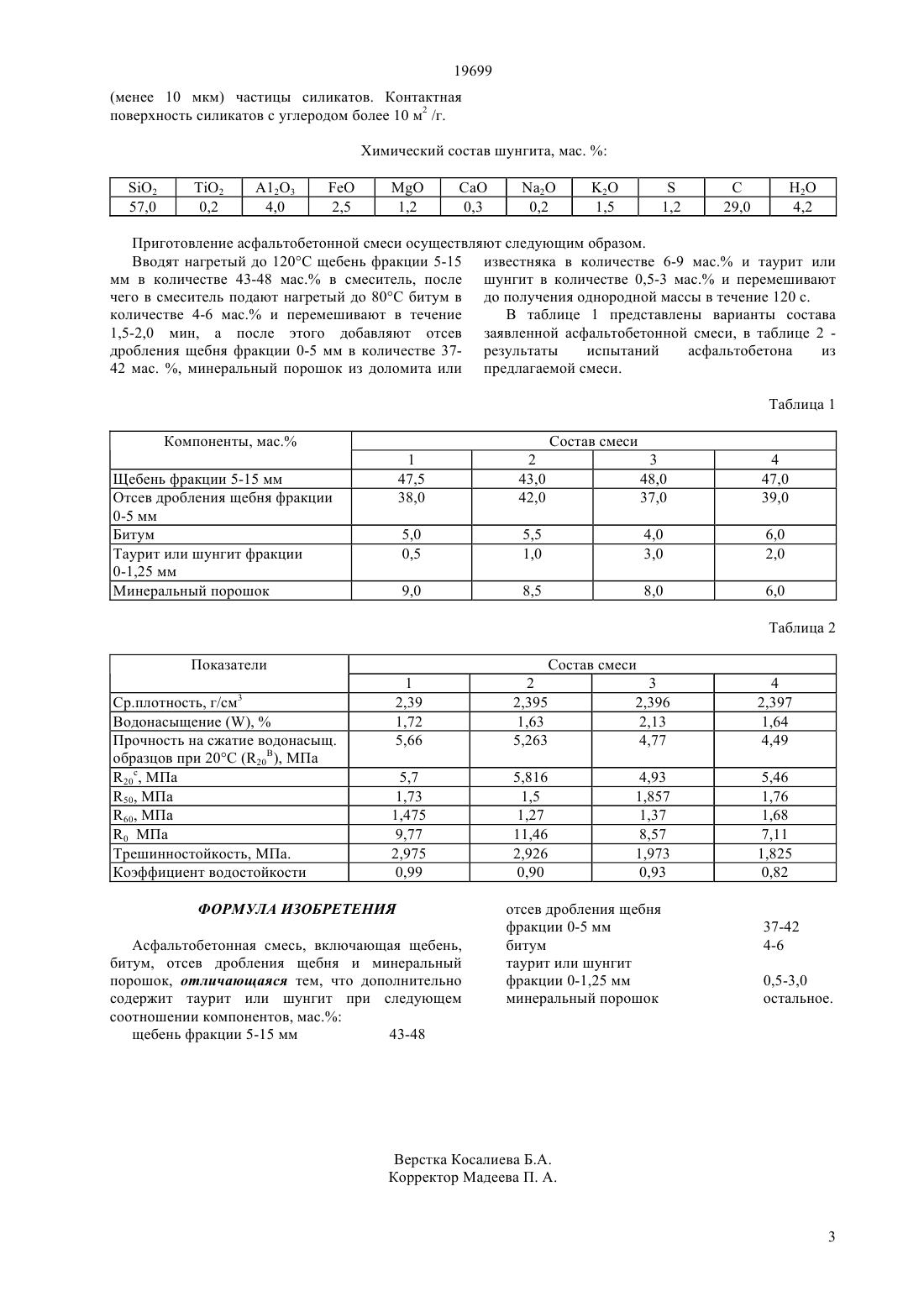

(51 04 26/26 (2009.01) 08 95/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области дорожностроительных материалов и может быть использовано для устройства дорожных и аэродромных покрытий. Технический результат расширение ассортимента смесей для приготовления асфальтобетона и повышение прочности при сжатии- достигается тем, что асфальтобетонная смесь,включающая щебень, битум, отсев дробления щебня и минеральный порошок, согласно изобретению,дополнительно содержит таурит или шунгит, при следующем соотношении компонентов, мас. щебень фракции 5-15 мм 43-48 отсев дробления щебня фракции 0-5 мм 37-42 битум 4-6 таурит или шунгит фракции 0-1,25 мм 0,5-3 минеральный порошок - остальное.(72) Асматулаев Борис Айсаевич Асматулаев Руслан Борисович Исаев Евгений Олегович Бакунович Азнавур Борисович Сыдыков Жумахан Омарович Сапаков Конырхан Каймолдаевич Дадамурзаев Батыр Турсунбаевич Оспан Сабитхан Альмаханулы Турманов Мурат Джаксыликович(73) Товарищество с ограниченной ответственностью Казахский Научноисследовательский и проектный институт дорожнотранспортных проблем ДОРТРАНС 19699 Изобретение относится к области дорожностроительных материалов и может быть использовано для устройства дорожных и аэродромных покрытий. Известна асфальтобетонная смесь, включающая битум, минеральный наполнитель в виде фракций щебня 5-10 и 10-20 мм с кубической формой отдельных щебенок, песок фракции 0,315-5 мм,минеральный порошок фракции 0-0,315 мм, при этом она содержит щебень с кубической формой щебенок, песок с частицами кубической формы, в качестве минерального порошка - фракцию отсевов дробления щебня и дополнительно активированный минеральный порошок при следующих массовых соотношениях компонентов,мас. битум 3,94-4,13 фракции щебня с кубической формой щебенок. мм 5-10 - 21,3-32,0 10-20 - 32,0-51,8 фракцию песка с частицами кубической формы, мм 0,315-5,0 13,5-29,7 фракцию отсевов дробления щебня, мм 0-0,315 0,86-1,96 активированный минеральный порошок 3,84-7,73 (Патент РФ 2232142, кл. С 04 В 26/26. 2004). Указанная смесь имеет низкую прочность. Известна асфальтобетонная смесь для дорожного строительства, включающая песок, минеральный порошок, битум и активную добавку. В качестве активной добавки она содержит смесь нефтесодержащего шлама и гранулированного доменного шлака, мас. минеральный порошок 17 битум 6 нефтесодержащий шлам 5 гранулированный доменный шлак 18-19 песокостальное (Патент РФ 2096369, кл. С 04 В 26/26,1997). Недостатком данной смеси является низкая прочность при сжатии, которая составляет при 20 С 2,2-2,85 МПа, а при 50 С - 0,9-1,2 МПа. Известна асфальтобетонная смесь для дорожного строительства,включающая битум,шлак электросталеплавильного производства и наполнитель, при этом смесь содержит шлак электросталеплавильного производства фракции 015 мм, количество минерального порошка из шлака фракции 0,071-0.14 мм составляет 24,5-25,7 мас.,минерального порошка фракции менее 0,071 мм 10-11 мас., а в качестве наполнителя - щебень и отсев дробления щебня из кварцитопесчаника фракции 0-15 мм - отхода горно-обогатительного производства при следующем соотношении компонентов, мас. битум - 7,4-8,3 шлак электросталеплавильного производства фракции 015 мм - 39,0-44,0 смесь щебня и отсева дробления щебня из кварцито-песчаника фракции 0-15 мм 47,7-53,6 (Патент РФ 2214979. кл. С 04 В 26/26,2003). Данная смесь имеет невысокую прочность при сжатии, которая при 20 С составляет 3,2-4,9 МПа. Задачей изобретения является усовершенствование состава асфальтобетонных смесей. Технический результат расширение ассортимента смесей для приготовления асфальтобетона и повышение прочности при сжатии- достигается тем, что асфальтобетонная смесь,включающая щебень, битум, отсев дробления щебня и минеральный порошок, согласно изобретению,она дополнительно содержит таурит или шунгит,при следующем соотношении компонентов, мас. щебень фракции 5-15 мм 43-48 отсев дробления щебня фракции 0-5 мм 37-42 битум 4-6 таурит или шунгит фракции 0-1,25 мм 0,5-3 минеральный порошок - остальное. Указанное соотношение компонентов является оптимальным. При уменьшении их количества ниже минимально заявленного или увеличении более максимально заявленного качество асфальтобетона снижается. Включение в состав асфальтобетонной смеси таурита или шунгита повышает прочность при сжатии, при этом обеспечивается высокая водостойкость и трещинностойкость. Асфальтобетон приобретает улучшенные деформативные свойства. Таурит - новый казахстанский минерал,природный полимер кластерного типа, имеющий в своей структуре как органическую, так и минеральную части. В своем составе он содержит глобулярный неграфитизируемый углерод с метастабильной надмолекулярной структурой кремнистого или карбонатного типа. Запасы таурита находятся на территории месторождения Коксу,пос. Рудничный,Алматинской обл. На таурит и тауритовый концентрат имеются технические условия ТУ 1900 РК 39646043 ТОО 003-2003. Химический состав товарных марок концентрата тауритового, ( мас.) Концентрат тауритовый сланцевый С 10 22 23 123 0,50 4,00 68,0 2,88 5,01 концентрат тауритовый карбонатный 22 23 123 0,5 31,0 38,00 2,69 4,55 Шунгит - группа твердых углеродистых минеральных веществ, представляющих в главной массе аморфные разновидности углерода, близкие по составу графиту. 2 Порода представляет собою композит, матрицу которого образует углерод. В углеродной матрице равномерно распределены высокодисперсные(менее 10 мкм) частицы силикатов. Контактная поверхность силикатов с углеродом более 10 м 2 /г. Химический состав шунгита, мас.2 57,0 Приготовление асфальтобетонной смеси осуществляют следующим образом. Вводят нагретый до 120 С щебень фракции 5-15 известняка в количестве 6-9 мас. и таурит или мм в количестве 43-48 мас. в смеситель, после шунгит в количестве 0,5-3 мас. и перемешивают чего в смеситель подают нагретый до 80 С битум в до получения однородной массы в течение 120 с. В таблице 1 представлены варианты состава количестве 4-6 мас. и перемешивают в течение 1,5-2,0 мин, а после этого добавляют отсев заявленной асфальтобетонной смеси, в таблице 2 дробления щебня фракции 0-5 мм в количестве 37- результаты испытаний асфальтобетона из 42 мас. , минеральный порошок из доломита или предлагаемой смеси. Таблица 1 Компоненты, мас. Щебень фракции 5-15 мм Отсев дробления щебня фракции 0-5 мм Битум Таурит или шунгит фракции 0-1,25 мм Минеральный порошок Показатели Ср.плотность, г/см 3 Водонасыщение ,Прочность на сжатие водонасыщ. образцов при 20 С (20), МПа 20, МПа 50, МПа 60, МПа 0 МПа Трешинностойкость, МПа. Коэффициент водостойкости ФОРМУЛА ИЗОБРЕТЕНИЯ Асфальтобетонная смесь, включающая щебень,битум, отсев дробления щебня и минеральный порошок, отличающаяся тем, что дополнительно содержит таурит или шунгит при следующем соотношении компонентов, мас. щебень фракции 5-15 мм 43-48 отсев дробления щебня фракции 0-5 мм битум таурит или шунгит фракции 0-1,25 мм минеральный порошок
