Способ производства медно-бериллиевой лигатуры

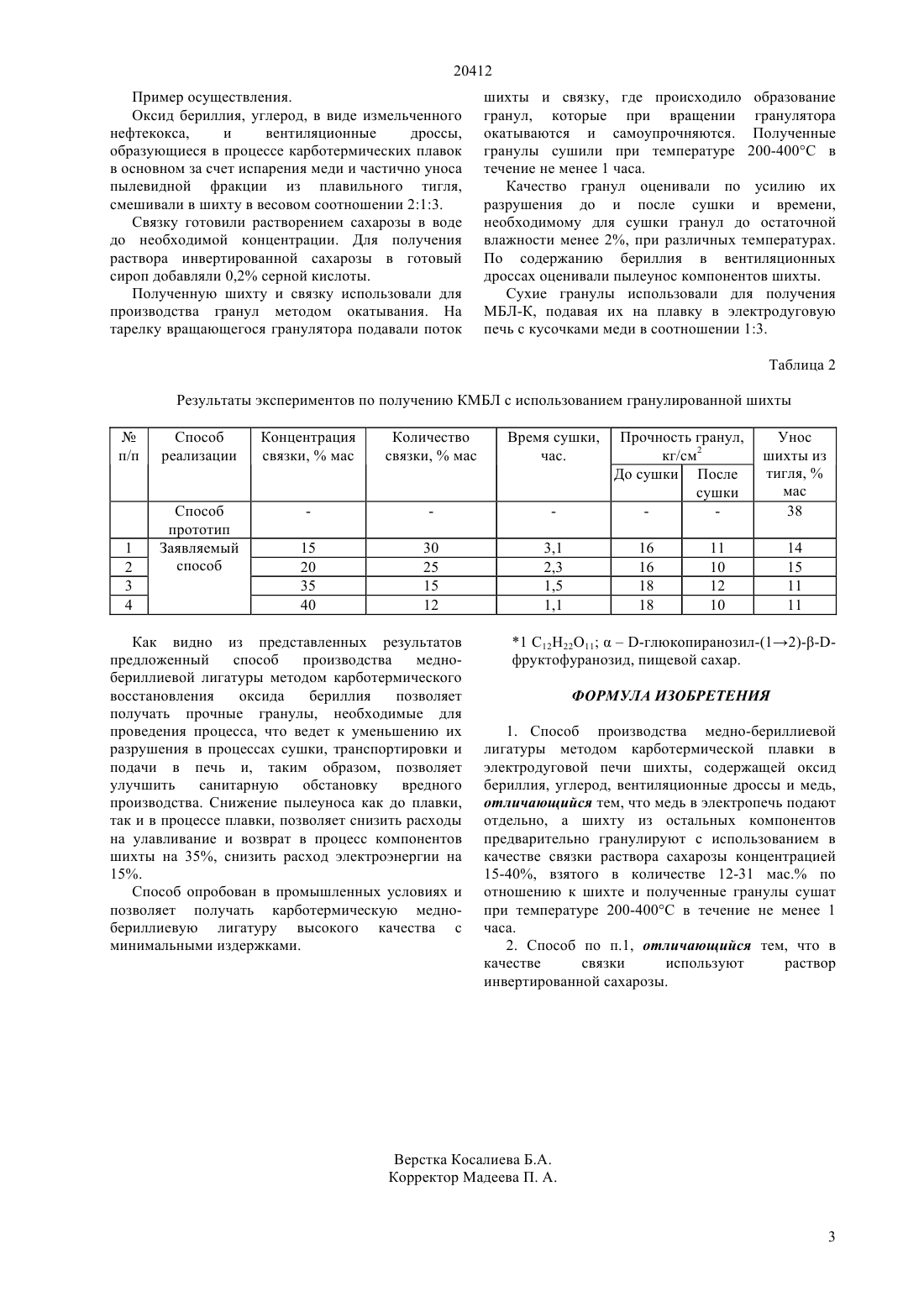

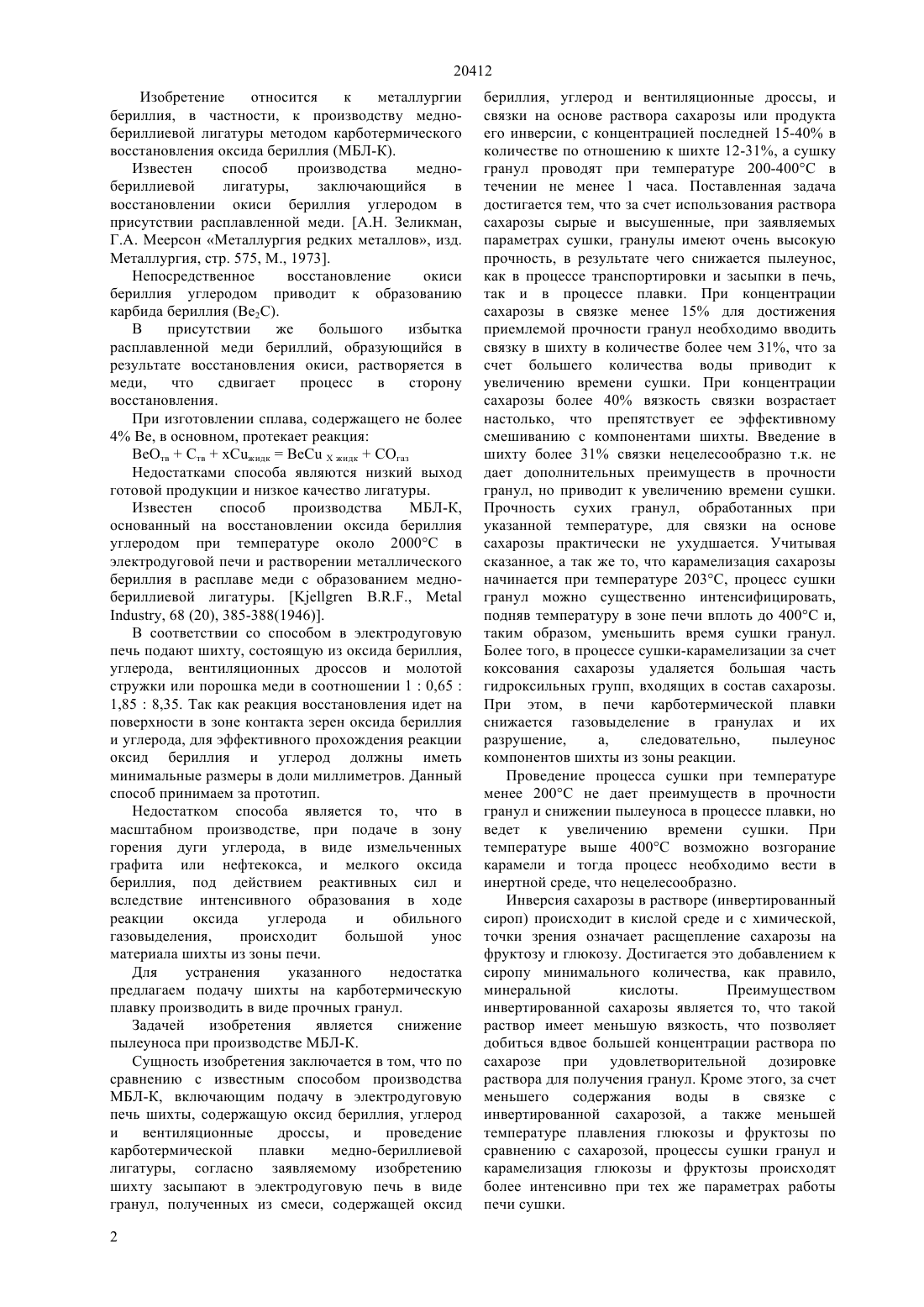

(51) 22 1/02 (2009.01) 22 25/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ карботермического восстановления оксида бериллия. Сущность способа производства меднобериллиевой лигатуры методом карботермического восстановления оксида бериллия углеродом,заключается в использовании гранулированной шихты,полученной методом окатывания порошкообразной массы, содержащей оксид бериллия, углерод и вентиляционные дроссы, и связки, с последующей сушкой полученных гранул в печи при температуре от 200 до 4002 С в течение не менее 1 часа, подачу приготовленных гранул и кусочков меди в соотношении 12,4-3,6 в электродуговую печь и проведение карботермической плавки. В качестве связки при получении гранул используется раствор сахарозы (либо раствор инвертированной сахарозы), с концентрацией последней от 15 до 40, в количестве по отношению к гранулированной шихте от 12 до 31.(72) Аринов Бейбит Жолдыбаевич Бацуев Иван Иванович Борсук Александр Николаевич Гоменюк Валерий Антонович Леваневский Игорь Олегович Зорин Борис Львович Ржавский Андрей Николаевич Тюменцева Светлана Ивановна Фоминых Георгий Юрьевич Шахворостов Юрий Викторович(73) Акционерное общество Ульбинский металлургический завод(56) Плющев В.Е. Справочник по редким металлом. М. Мир, 1965, с. 561767908 А 1, 27.10.19952176906 А, 24.10.19392193482 А, 12.03.1940(54) СПОСОБ ПРОИЗВОДСТВА МЕДНОБЕРИЛЛИЕВОЙ ЛИГАТУРЫ(57) Изобретение можно использовать в области металлургии бериллия, в частности, в производстве медно-бериллиевой лигатуры методом 20412 Изобретение относится к металлургии бериллия, в частности, к производству меднобериллиевой лигатуры методом карботермического восстановления оксида бериллия (МБЛ-К). Известен способ производства меднобериллиевой лигатуры,заключающийся в восстановлении окиси бериллия углеродом в присутствии расплавленной меди. А.Н. Зеликман,Г.А. Меерсон Металлургия редких металлов, изд. Металлургия, стр. 575, М., 1973. Непосредственное восстановление окиси бериллия углеродом приводит к образованию карбида бериллия (Ве 2 С). В присутствии же большого избытка расплавленной меди бериллий, образующийся в результате восстановления окиси, растворяется в меди,что сдвигает процесс в сторону восстановления. При изготовлении сплава, содержащего не более 4 , в основном, протекает реакция ВеОтвСтвхСжидкВеС Х жидкСОгаз Недостатками способа являются низкий выход готовой продукции и низкое качество лигатуры. Известен способ производства МБЛ-К,основанный на восстановлении оксида бериллия углеродом при температуре около 2000 С в электродуговой печи и растворении металлического бериллия в расплаве меди с образованием меднобериллиевой лигатуры.,, 68 (20), 385-388(1946). В соответствии со способом в электродуговую печь подают шихту, состоящую из оксида бериллия,углерода, вентиляционных дроссов и молотой стружки или порошка меди в соотношении 10,651,858,35. Так как реакция восстановления идет на поверхности в зоне контакта зерен оксида бериллия и углерода, для эффективного прохождения реакции оксид бериллия и углерод должны иметь минимальные размеры в доли миллиметров. Данный способ принимаем за прототип. Недостатком способа является то, что в масштабном производстве, при подаче в зону горения дуги углерода, в виде измельченных графита или нефтекокса, и мелкого оксида бериллия, под действием реактивных сил и вследствие интенсивного образования в ходе реакции оксида углерода и обильного газовыделения,происходит большой унос материала шихты из зоны печи. Для устранения указанного недостатка предлагаем подачу шихты на карботермическую плавку производить в виде прочных гранул. Задачей изобретения является снижение пылеуноса при производстве МБЛ-К. Сущность изобретения заключается в том, что по сравнению с известным способом производства МБЛ-К, включающим подачу в электродуговую печь шихты, содержащую оксид бериллия, углерод и вентиляционные дроссы,и проведение карботермической плавки медно-бериллиевой лигатуры, согласно заявляемому изобретению шихту засыпают в электродуговую печь в виде гранул, полученных из смеси, содержащей оксид 2 бериллия, углерод и вентиляционные дроссы, и связки на основе раствора сахарозы или продукта его инверсии, с концентрацией последней 15-40 в количестве по отношению к шихте 12-31, а сушку гранул проводят при температуре 200-400 С в течении не менее 1 часа. Поставленная задача достигается тем, что за счет использования раствора сахарозы сырые и высушенные, при заявляемых параметрах сушки, гранулы имеют очень высокую прочность, в результате чего снижается пылеунос,как в процессе транспортировки и засыпки в печь,так и в процессе плавки. При концентрации сахарозы в связке менее 15 для достижения приемлемой прочности гранул необходимо вводить связку в шихту в количестве более чем 31, что за счет большего количества воды приводит к увеличению времени сушки. При концентрации сахарозы более 40 вязкость связки возрастает настолько, что препятствует ее эффективному смешиванию с компонентами шихты. Введение в шихту более 31 связки нецелесообразно т.к. не дает дополнительных преимуществ в прочности гранул, но приводит к увеличению времени сушки. Прочность сухих гранул, обработанных при указанной температуре, для связки на основе сахарозы практически не ухудшается. Учитывая сказанное, а так же то, что карамелизация сахарозы начинается при температуре 203 С, процесс сушки гранул можно существенно интенсифицировать,подняв температуру в зоне печи вплоть до 400 С и,таким образом, уменьшить время сушки гранул. Более того, в процессе сушки-карамелизации за счет коксования сахарозы удаляется большая часть гидроксильных групп, входящих в состав сахарозы. При этом, в печи карботермической плавки снижается газовыделение в гранулах и их разрушение,а,следовательно,пылеунос компонентов шихты из зоны реакции. Проведение процесса сушки при температуре менее 200 С не дает преимуществ в прочности гранул и снижении пылеуноса в процессе плавки, но ведет к увеличению времени сушки. При температуре выше 400 С возможно возгорание карамели и тогда процесс необходимо вести в инертной среде, что нецелесообразно. Инверсия сахарозы в растворе (инвертированный сироп) происходит в кислой среде и с химической,точки зрения означает расщепление сахарозы на фруктозу и глюкозу. Достигается это добавлением к сиропу минимального количества, как правило,минеральной кислоты. Преимуществом инвертированной сахарозы является то, что такой раствор имеет меньшую вязкость, что позволяет добиться вдвое большей концентрации раствора по сахарозе при удовлетворительной дозировке раствора для получения гранул. Кроме этого, за счет меньшего содержания воды в связке с инвертированной сахарозой, а также меньшей температуре плавления глюкозы и фруктозы по сравнению с сахарозой, процессы сушки гранул и карамелизация глюкозы и фруктозы происходят более интенсивно при тех же параметрах работы печи сушки. 20412 Пример осуществления. Оксид бериллия, углерод, в виде измельченного нефтекокса,и вентиляционные дроссы,образующиеся в процессе карботермических плавок в основном за счет испарения меди и частично уноса пылевидной фракции из плавильного тигля,смешивали в шихту в весовом соотношении 213. Связку готовили растворением сахарозы в воде до необходимой концентрации. Для получения раствора инвертированной сахарозы в готовый сироп добавляли 0,2 серной кислоты. Полученную шихту и связку использовали для производства гранул методом окатывания. На тарелку вращающегося гранулятора подавали поток шихты и связку, где происходило образование гранул, которые при вращении гранулятора окатываются и самоупрочняются. Полученные гранулы сушили при температуре 200-400 С в течение не менее 1 часа. Качество гранул оценивали по усилию их разрушения до и после сушки и времени,необходимому для сушки гранул до остаточной влажности менее 2, при различных температурах. По содержанию бериллия в вентиляционных дроссах оценивали пылеунос компонентов шихты. Сухие гранулы использовали для получения МБЛ-К, подавая их на плавку в электродуговую печь с кусочками меди в соотношении 13. Таблица 2 Результаты экспериментов по получению КМБЛ с использованием гранулированной шихты Способ прототип Заявляемый способ Как видно из представленных результатов предложенный способ производства меднобериллиевой лигатуры методом карботермического восстановления оксида бериллия позволяет получать прочные гранулы, необходимые для проведения процесса, что ведет к уменьшению их разрушения в процессах сушки, транспортировки и подачи в печь и, таким образом, позволяет улучшить санитарную обстановку вредного производства. Снижение пылеуноса как до плавки,так и в процессе плавки, позволяет снизить расходы на улавливание и возврат в процесс компонентов шихты на 35, снизить расход электроэнергии на 15. Способ опробован в промышленных условиях и позволяет получать карботермическую меднобериллиевую лигатуру высокого качества с минимальными издержками. Прочность гранул,кг/см 2 До сушки После сушки 16 16 18 18 Унос шихты из тигля,мас 38 1 С 12 Н 22 О 11-глюкопиранозил-(12)фруктофуранозид, пищевой сахар. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ производства медно-бериллиевой лигатуры методом карботермической плавки в электродуговой печи шихты, содержащей оксид бериллия, углерод, вентиляционные дроссы и медь,отличающийся тем, что медь в электропечь подают отдельно, а шихту из остальных компонентов предварительно гранулируют с использованием в качестве связки раствора сахарозы концентрацией 15-40, взятого в количестве 12-31 мас. по отношению к шихте и полученные гранулы сушат при температуре 200-400 С в течение не менее 1 часа. 2. Способ по п.1, отличающийся тем, что в качестве связки используют раствор инвертированной сахарозы.
