Заземляющая штанга

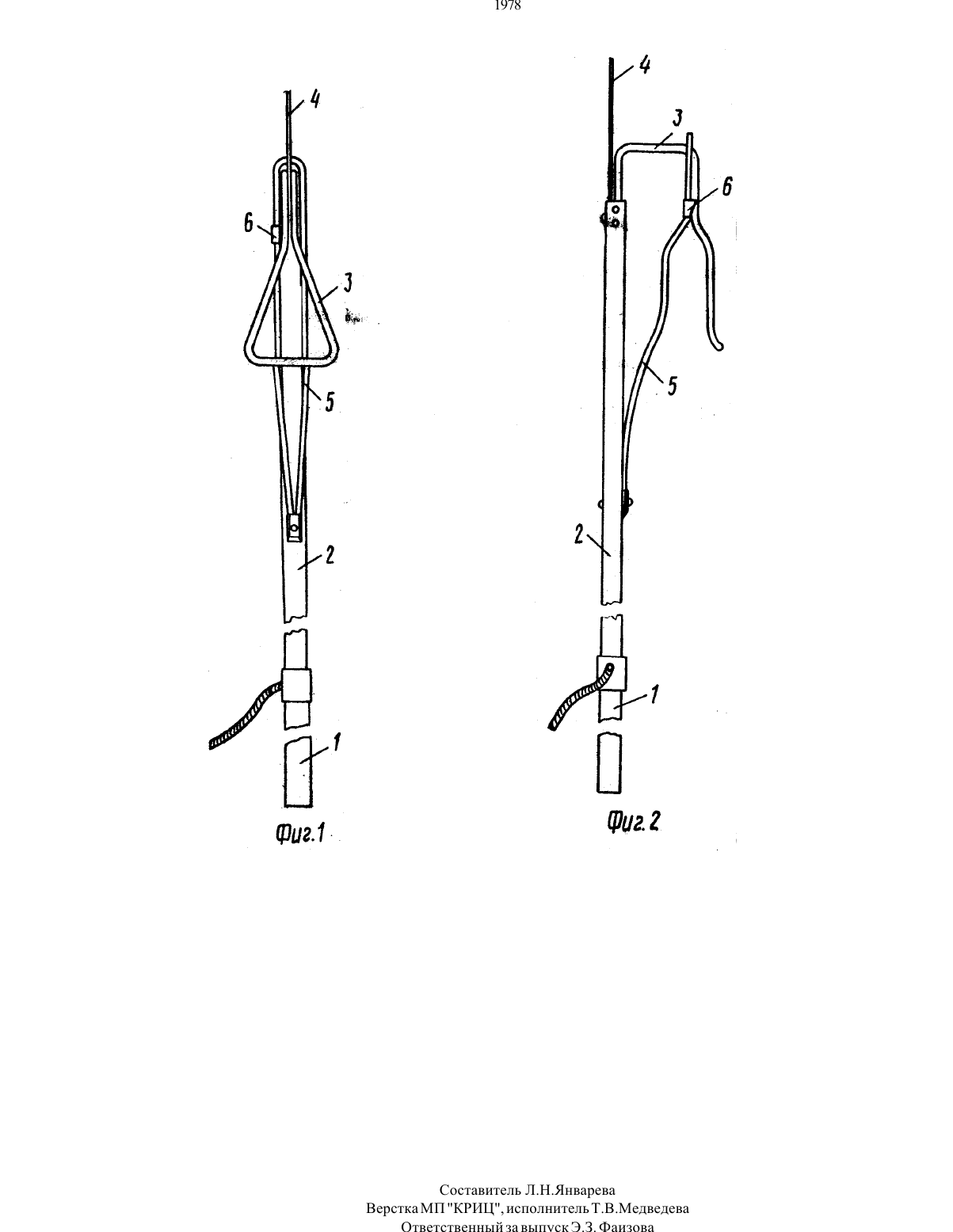

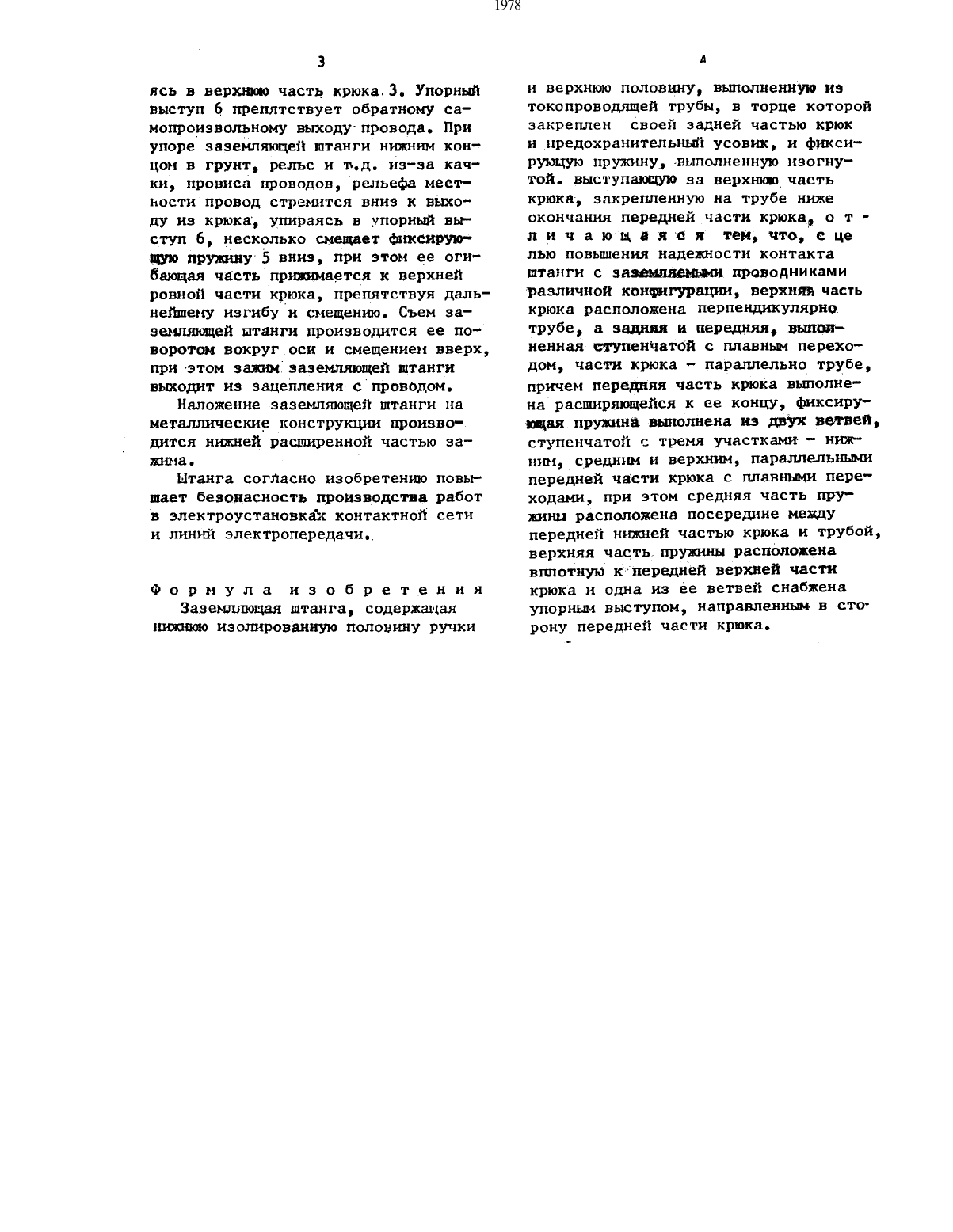

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАНфиштрованхаъц железным дорогам, может быть призменено для заземления токоведущи частей контактной сети городского электротранспорта. Цель - повыпение надежности контакта штангис заземляемшш проводниками различной конфигурации. Зажим зазеъиъяющей Штанги оснащен крюком специальной форма й ранерощцв также ушаты-зной фиксирующей пружиной усовершенствованной конструкции, хшеющей на одной из ветвей упорныйвыступ. 12 ил.Изобретение относится к электрификации железных дорог и может быть применено для. заземления токоведущих частей контактной сети городского электротранспорта, преимущественно в контактной сети железных дорог.Цель изобретения - повышение надежности контакта штанги с заземляе ньмн проводниками разлит-щей конфигура ции.На фиг.1 и 2 нзобрахена- предлагает мая эазенляющая штанга в двух проекцию,Заземляюяцая штанга содержит нижние изолирующую половину ручки 1 н верхнюю половину на токопроводящей трубе 2, в торце которой закреплены своей задней-пастью крюк 3 и предохранительный. усовик д. Фъпсснрующаяпружина выполнена изогнутой и вы ступает за верхним часть крюка, ее шпиля часть закрашена на трубе ниже окончания 11029835121 часта кряжа.Верхняя часть крюка расположена пер пендикулярно трубе, а задняя и передняя, выполненная ступенчатой с плавным переходом, - парадшезтъно трубе. Причем передняя часть крюка выполнена расшнряюсцейся к ее концу. Фиксирующая пружина вьшолнена из двух ветвей, ступенчатой с тремя участкани - низшим, средним н верхним, параллельными передней части крюка с плавными переходами, при этошсрвдгкяя часть пружины расположена посередине между передней нижней частью крюкарасположена вплотную к передней верх- ней части крюка н-однгьиз ветвей ее снабжена выступом, направпеннъп в сторону передней части крюка. .Заземляющая штанга работает следу щим образом.при наложении ее нафиксирурцая пружина 5 отжимается под тяжестью штанги, провод посвящают ет между чрх-пссируъцеи пружиной 5 и крюком 3 за упорный выступ 6, упира здвтш) (э) 21 (61)ясь в верхнюю часть крюка.3. Упорный выступ 6 препятствует обратному самопроизвольному выходу провода. При упоре зазенляюпей штанги нижни концом в грунт, релъс и т.д. изэа качки, провиса проводов, рельефа местности провод стремится вниз к выкоду из крюка, упираясь в упорный вьг ступ 6, несколько смещает фиксирующуп пружину 5 вниз, при этом ее огибаюая часть прижимается к верхней ровной части крюка, препятствуя дальнейшему изгибу и смещеню. Съем заземляющей штанги производится ее по воротом вокруг оси и смещением вверх,при-этом зажимзаземляющей штанги выходит из зацепления с проводом.Наложение заземляющей штанги на металлические конструкци производится нижней расширенной частью зажиа.Штанга согласно изобретению повьг тает безопасность производства работ гв электроустановках контактной сети и лини электропередачиьФ о р м у л а н з о б р е те н и я 333 Ештанга, содержащая нижнюю изолированную половину ручкии верхнюю половину, выолненную из токопроводящей трубы, в торце которой закреплен своей задней частью крюки предохранительный усовиж, и фнксн руюцую пружину, выполненную изогнутой- выступавшие за верхнюпо часть крюка, закрепленную на трубе ниже окончания передней части крюка, о т п н ч а ю Ц 8 яс я тем, что, с це лью повышения надежности контакта штанги с завеидлемм проводниками различной конфигурации, верхняя часть крюка расположена ПЕРПЗНДИКУЛЯРНО трубе, а задняя и передняя, вшитненная ступенчатой с плавным переходом, части крюка параллельно трубе,причем передняя часть крюка выполнена расширяющейся х ее концу, фиксирУ юцая пружина выполнена из двух ветвей,ступенчатой тремя участками нинн, среднн и верхни параллельными передней части крюка с плавными переходами, при этом средняя часть пружины расположена посередине между передней ниней частью крюка и трубой,верхняя часть пружины расположена вплотную к передней верхней части крюка и одна из ее ветвей снабженаупорным выступом, направленным в сторону передней части крюка.Составитель Л.Н.Январева Верстка МП КРИЦ, исполнитель Т.В.Медведева Ответственный за выпуск Э.З. Фаизова
