Муфта инженера Курилова В.В. для проводников.

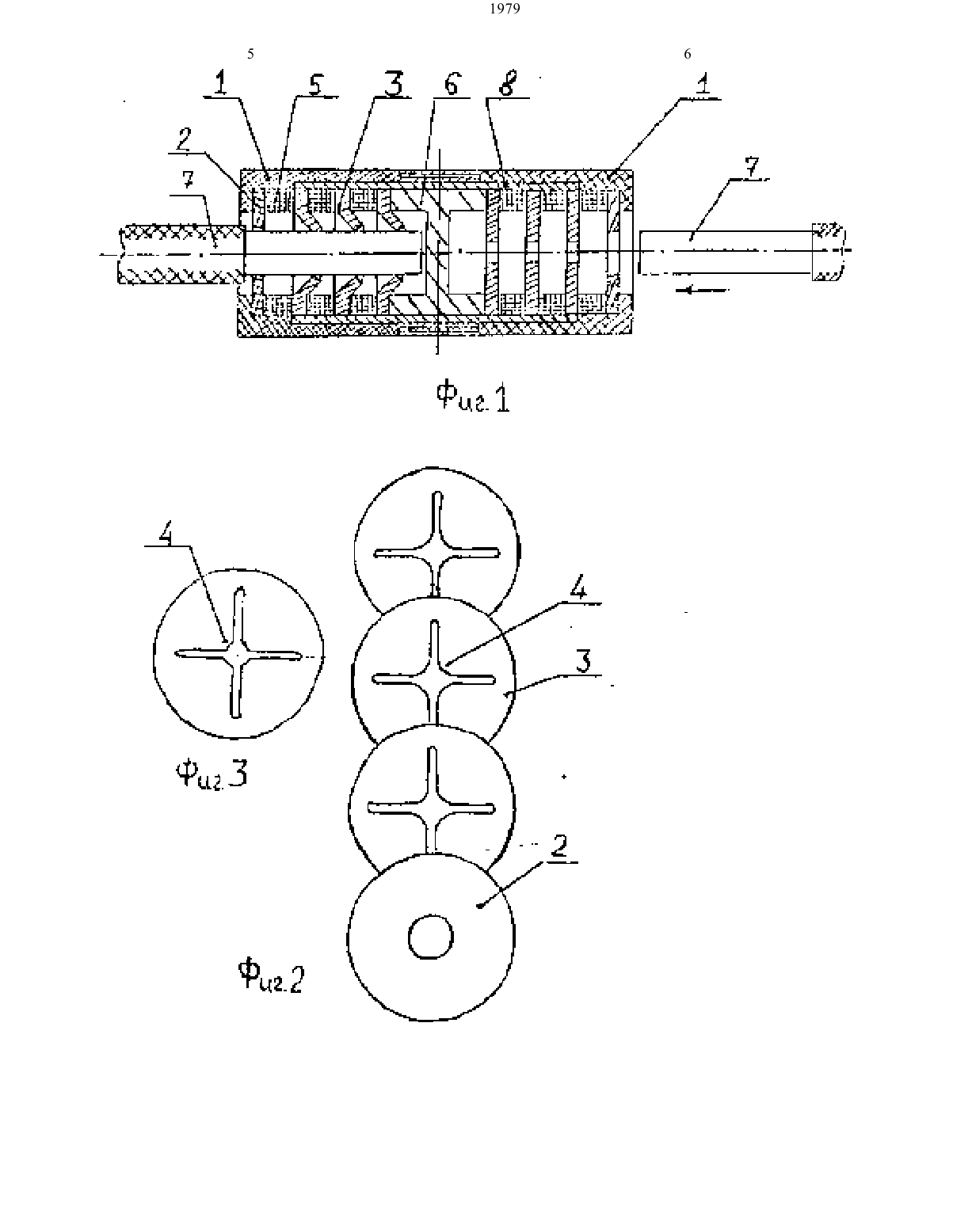

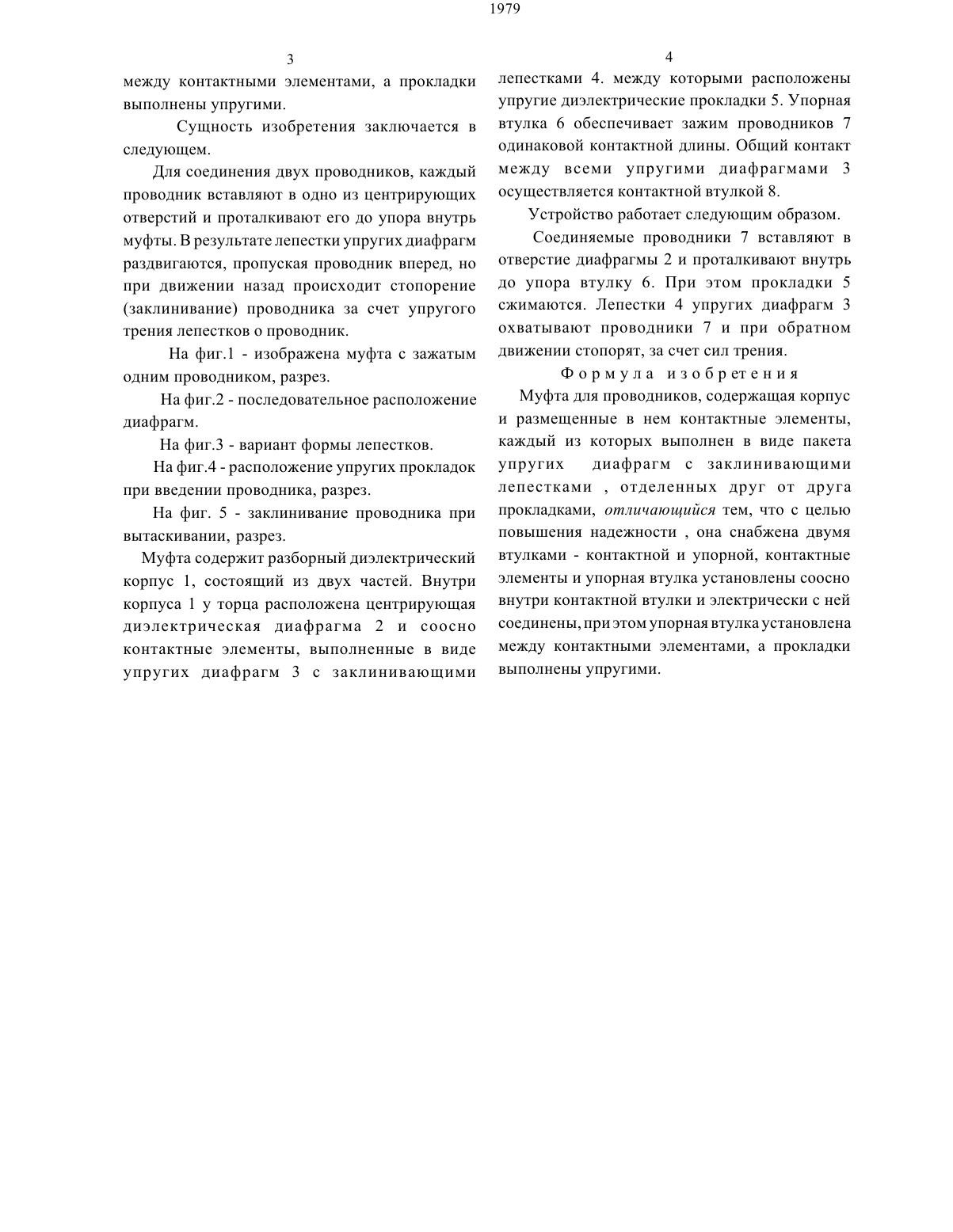

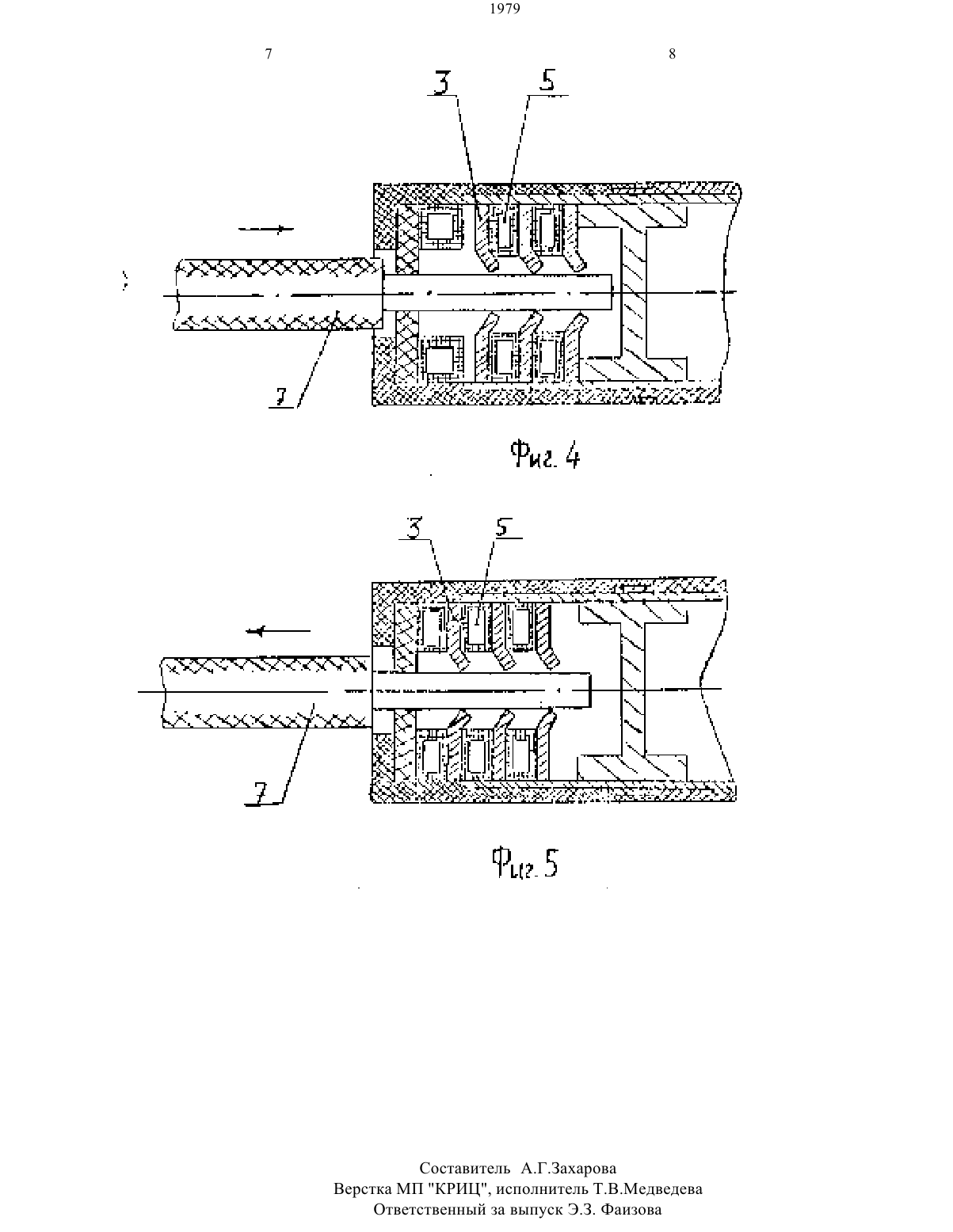

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР Не 1422272, Н 01 К 4/38, 1986.Патент ФРГ Не 2841443, н 01 к 7/08, 1980.(54) МУФТА ИНЖЕНЕРА КУРИЛОВА В.В. для ПРОВОДНИКОВэлементам И МОЖЕТ бЬТТЬ ИСПОЛЬЗОВЗНО ВИзобретение относится к контактным элементам и может быть использовано в электротехнике.Известен зажим для проводников,содержащий корпус с коническим гнездом,выполненным с отверстиями в радиальной плоскости для подсоединения проводников,прижимной болт с головкой в виде упругого диска с прорезями по периметру и отогнутыми вверх кромками расположенный по оси гнезда, и нажимной контактный элемент, выполненный в виде незамкнутого пружинного кольца.(Авторское свидетельство СССР Не 1422272, кл. Н 01 К 4/38,1986).Известна также муфта для проводников содержащая корпус и размещенные в нем контактные элементы, каждый из которых выполнен из пакета упругих диафрагм сМуфта для проводников содержит корпус и размещенные в нем контактные элементы, каждый из которых выполнен в виде пакета упругих диафрагм с заклинивающими лепестками,отделенных друг от друга прокладками. Муфта снабжена двумя втулками контактной и упорной,контактные элементы и упорная втулка установлены соосно внутри контактной втулки и электрически с ней соединены, при этом упорная втулка установлена между контактнымизаклинивающими лепестками, отделенных друг от друга прокладками. (патент ФРГ Не 2841443,кл Н 05 К 7/08, 1980) .Недостатком известных муфт является фиксированное расположение диафрагм в пакете. Это снижает надежность.Поставленная цель достигается тем, что муфта для проводников, содержащая корпус и размещенные в нем контактные элементы, каждый из которых выполнен в виде пакета упругих диафрагм с заклинивающими лепестками,отделенных друг от друга прокладками, согласно изобретению, она снабжена двумя втулками контактной и упорной, контактные элементы и упорная втулка установлены соосно внутри контактной втулки и электрически с нейСОВДИНСНЬТ, ПрИ ЭТОМ упорная втулка установлена3 между контактными элементами, а прокладки выполнены упругими. Сущность изобретения заключается в следующем.Для соединения двух проводников, каждый проводник вставляют в одно из центрирующих отверстий и проталкивают его до упора внутрь муфты, В результате лепестки упругих диафрагм раздвигаются, пропуская проводник вперед, но при движении назад происходит стопорение(заклинивание) проводника за счет упругого трения лепестков о проводник, На фиг,1 - изображена муфта с зажатым одним проводником, разрез. На фиг.2 - последовательное расположение диафрагм. На фиг.3 - вариант формы лепестков.На фиг.4 - расположение упругих прокладок при введении проводника, разрез.На фиг, 5 - заклинивание проводника при вытаскивании, разрез.Муфта содержит разборный диэлектрический корпус 1, состоящий из двух частей. Внутри корпуса 1 у торца расположена центрирующая диэлектрическая диафрагма 2 и соосно контактные элементы, выполненные в видеупругие диэлектрические прокладки 5. Упорная втулка 6 обеспечивает зажим проводников 7 одинаковой контактной длины. Общий контакт между всеми упругими диафрагмами 3 осуществляется контактной втулкой 8. Устройство работает следующим образом. Соединяемые проводники 7 вставляют в отверстие диафрагмы 2 и проталкивают внутрь до упора втулку 6. При этом прокладки 5 сжимаются. Лепестки 4 упругих диафрагм 3 охватывают проводники 7 и при обратном движении стопорят, за счет сил трения,Формула изобретения Муфта для проводников, содержащая корпус и размещенные в нем контактные элементы,каждый из которых выполнен в виде пакетаупругих лепестками , диафрагм с заклинивающими отделенных друг от друга прокладками, отличающийся тем, что с целью повышения надежности , она снабжена двумя втулками - контактной и упорной, контактные элементы и упорная втулка установлены соосно внутри контактной втулки и электрически с ней соединены, при этом упорная втулка установлена между контактными элементами, а прокладки выполнены упругими.Составитель А.Г.3 ахарова Верстка МП КРИЦ, исполнитель Т.В.МеДведева Ответственный за выпуск Э.З. Фаизова
