B23K 11/06 — с помощью роликовых электродов

Номер патента: 6218

Опубликовано: 15.05.1998

Автор: Пауль Мейер

МПК: B21C 37/08, B23K 11/06

Метки: сварки, продольных, швов, машине, обечаек, калибровочное, устройство

Формула / Реферат:

Объектом настоящего изобретения является калибровочное устройство к машине для сварки продольных швов обечаек, содержащее калибровочные ролики, с возможностью вращения установленные на носителе с обеспечением положения их осей вращения в плоскости, перпендикулярной направлению подачи обечаек, причём носитель выполнен с возможностью регулирования положения калибровочных роликов. Предлагаемое калибровочное устройство отличается тем, что носитель...

Номер патента: 4402

Опубликовано: 14.03.1997

Авторы: Вернер Урех, Никлаус Портманн, Альфонсо Д'Аниэлло, Петер Тайана

МПК: B23K 11/06

Метки: машины, шовной, головка, роликовая, сварки

Формула / Реферат:

Использование в машинах для роликовой сварки. Сущность изобретения: роликовая головка сварочной машины имеет токопередающее устройство 7, расположенное между ротором 4, несущим роликовый электрод и статором. Токопередающее устройство выполнено в виде кольцевого диска 8, который по внешней окружности укреплен на статоре, по внутренней окружности несет контактное кольцо 11. Последнее установлено с возможностью скользящего контакта с контактным...

Номер патента: 3234

Опубликовано: 15.03.1996

Авторы: Никлаус Портманн, Альфонзо Даниелло, Вернер Урех, ПетерТаиана

МПК: H01R 39/00, B23K 11/06

Метки: контактной, роликовой, головка, машины, сварки, роликовая

Формула / Реферат:

Роликовая головка машины для контактной роликовой сварки содержит роликовый электрод, выполненный в виде ротора, установленного с возможностью вращения на статоре, узел передачи тока, расположенный между статором и ротором и каналы для охлаждающей среды, выполненные в статоре, роторе и узле передачи тока. Узел передачи тока выполнен в виде, по крайней мере, одного токопроводящего соосного статору и ротору кольцевого диска. Статор выполнен в виде...

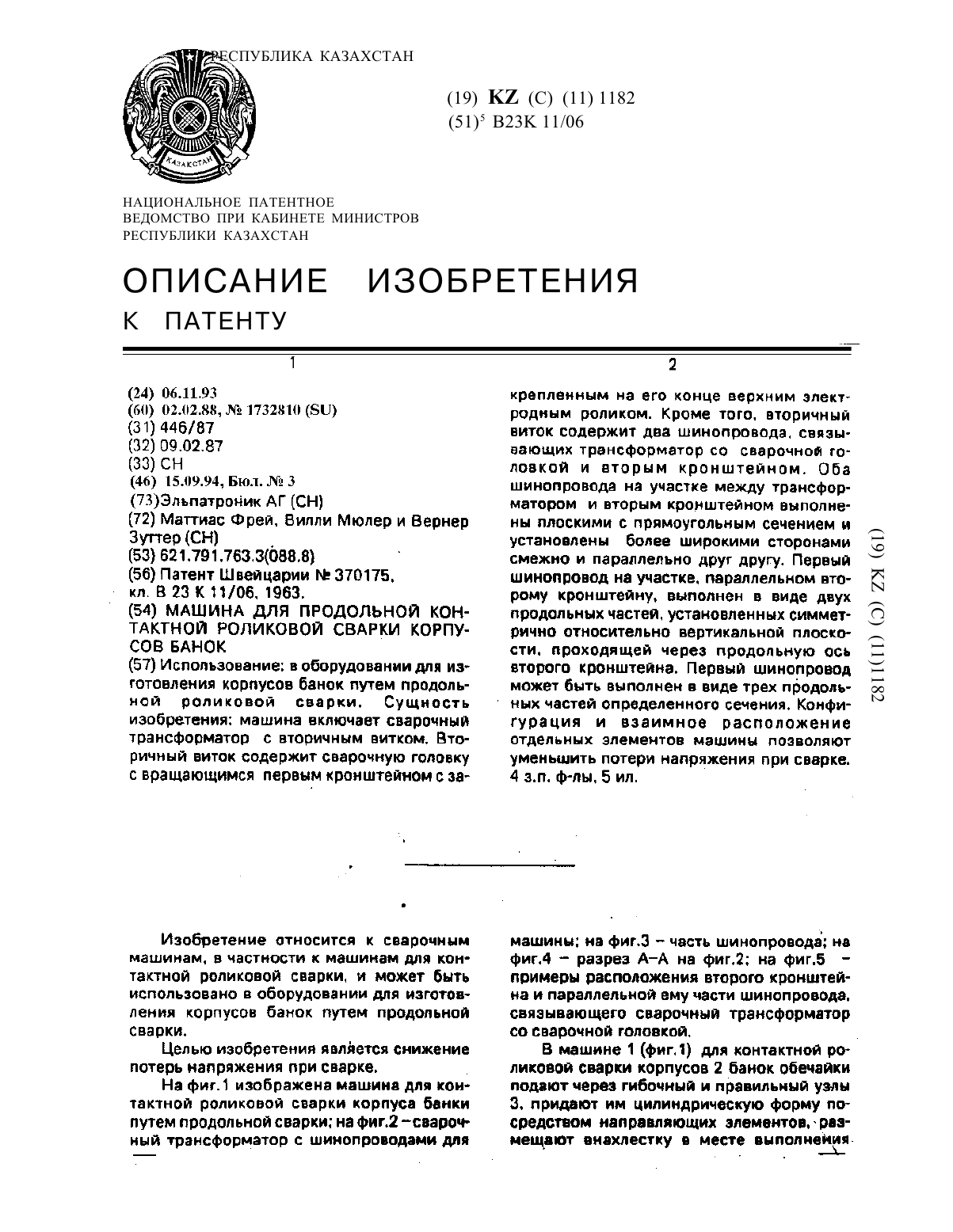

Номер патента: 1182

Опубликовано: 15.09.1994

Авторы: Вилли Мюлер, Маттиас Фрей, Вернер Зуттер

МПК: B23K 11/06

Метки: роликовой, корпусов, машина, банок, контактной, сварки, продольной

Формула / Реферат:

Использование: в оборудовании для изготовления корпусов банок путем продольной роликовой сварки. Сущность изобретения: машина включает сварочный трансформатор с вторичным витком. Вторичный виток содержит сварочную головку с вращающимся первым кронштейном с закрепленным на его конце верхним электродным роликом. Кроме того, вторичный виток содержит два шинопровода, связывающих трансформатор со сварочной головкой и вторым кронштейном. Оба...

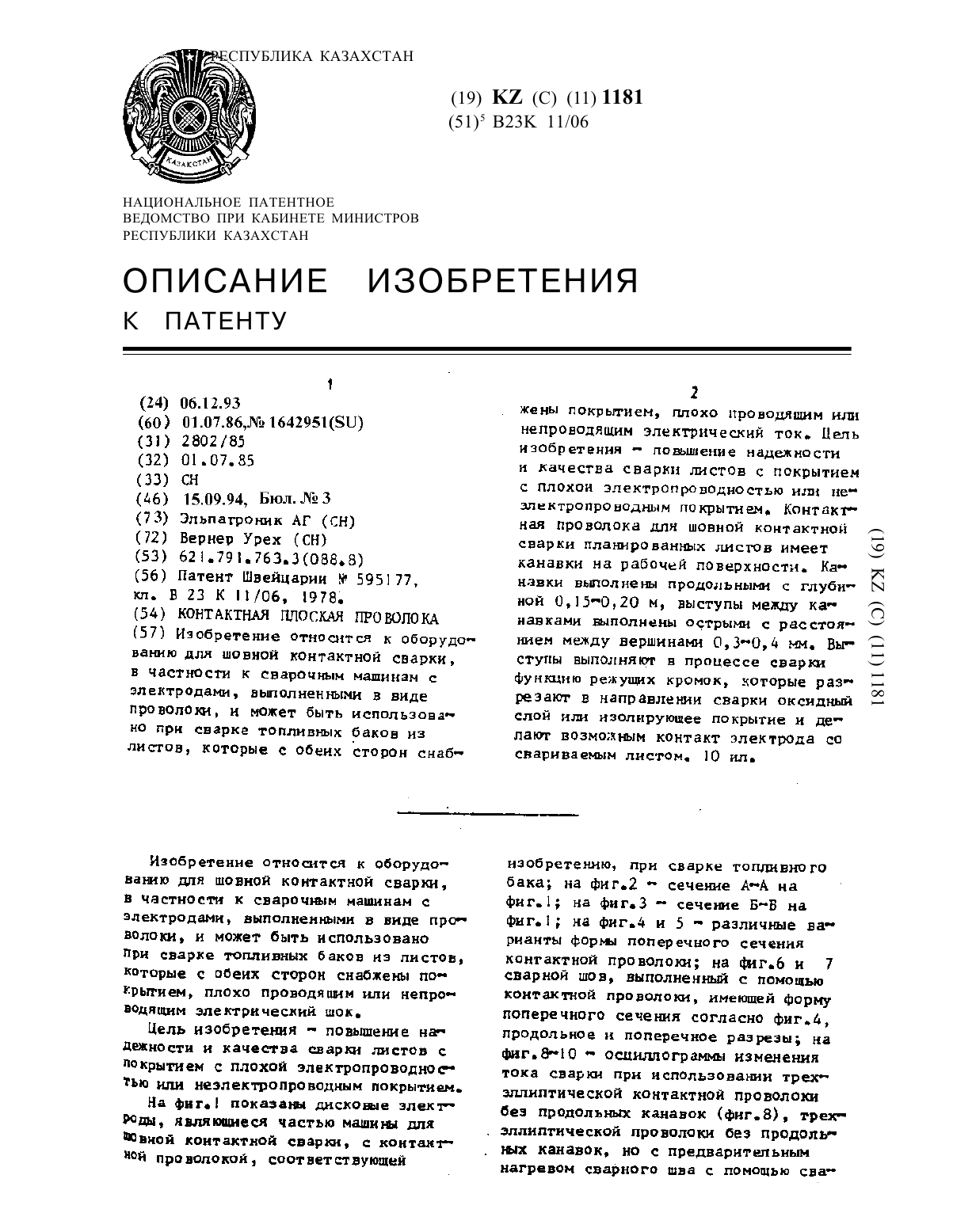

Номер патента: 1181

Опубликовано: 15.09.1994

Автор: Вернер Урех

МПК: B23K 11/06

Метки: плоская, контактная, проволока

Формула / Реферат:

Изобретение относится к оборудованию для шовной контактной сварки, в частности к сварочным машинам с электродами, выполненными в виде проволоки, и может быть использовано при сварке топливных баков из листов, которые с обеих сторон снабжены покрытием, плохо проводящим или непроводящим электрический ток. Цель изобретения - повышение надежности и качества сварки листов с покрытием с плохой электропроводностью или неэлектропроводным покрытием....

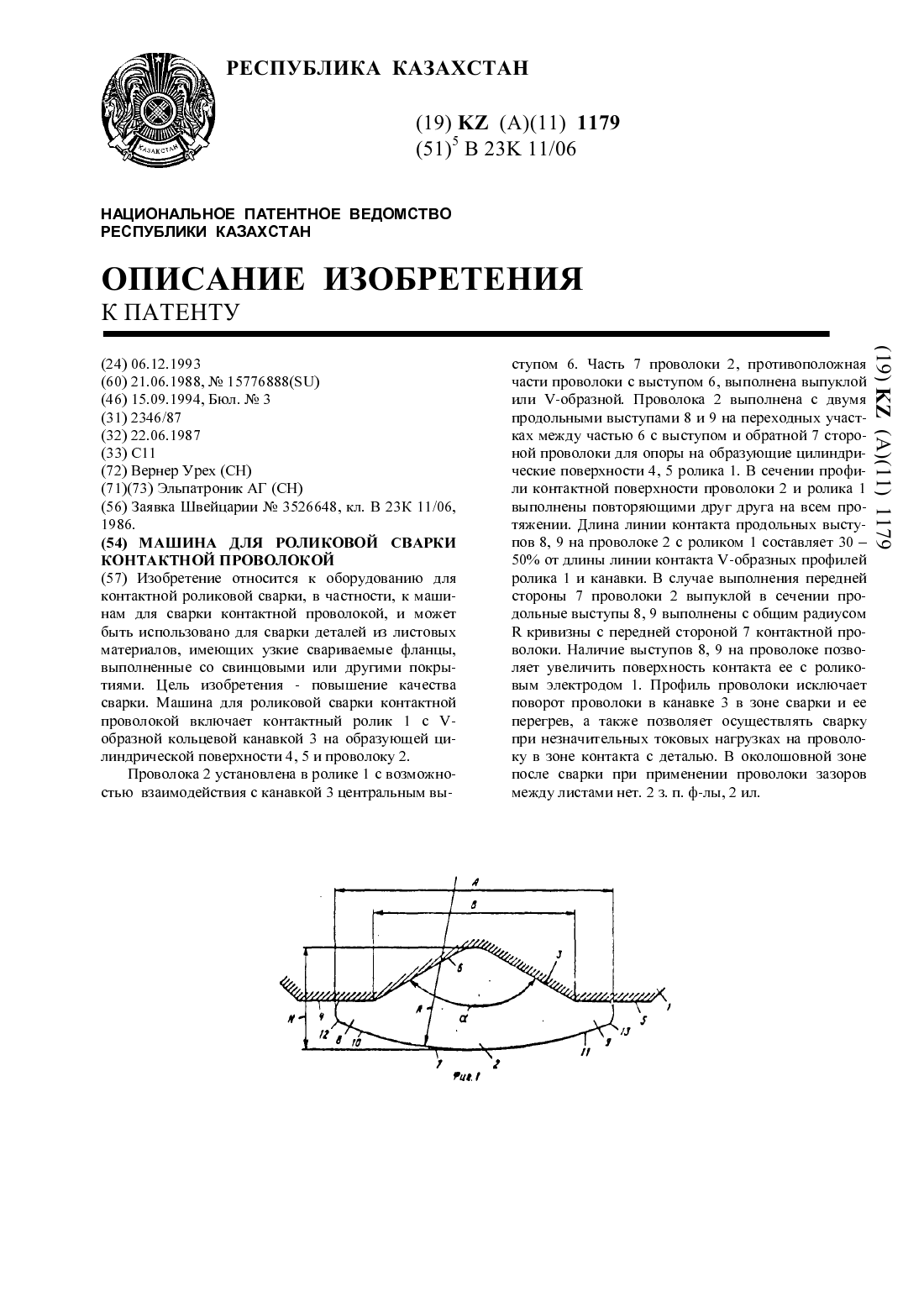

Номер патента: 1179

Опубликовано: 15.09.1994

Автор: Вернер Урех

МПК: B23K 11/06

Метки: проволокой, сварки, контактной, машина, роликовой

Формула / Реферат:

Изобретение относится к оборудованию для контактной роликовой сварки, в частности, к машинам для сварки контактной проволокой, и может быть использовано для сварки деталей из листовых материалов, имеющих узкие свариваемые фланцы, выполненные со свинцовыми или другими покрытиями. Цель изобретения - повышение качества сварки. Машина для роликовой сварки контактной проволокой включает контактный ролик 1 с V-образной кольцевой канавкой 3 на...
