Эскалатор для перевозки пассажиров и груза

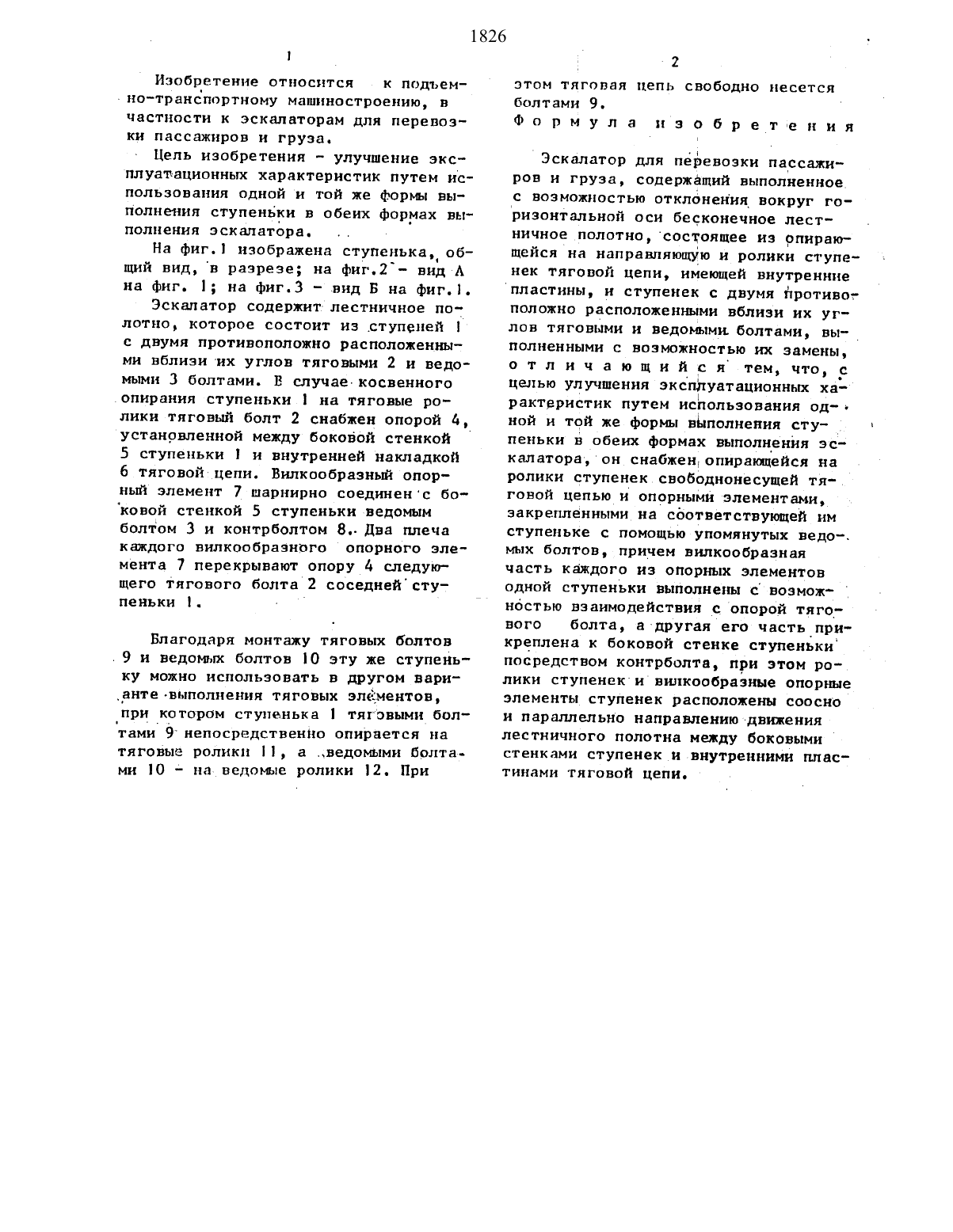

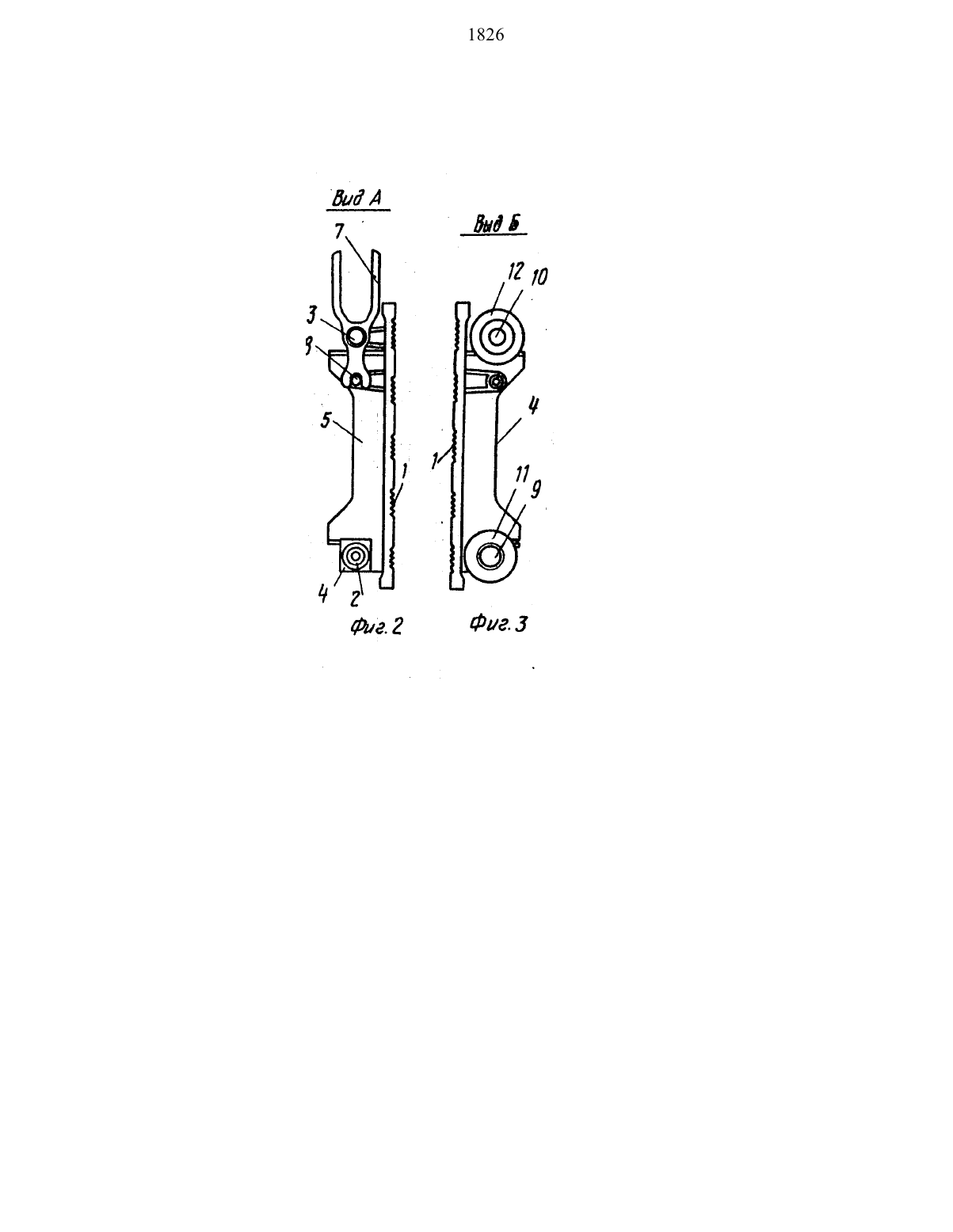

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) О унд К Оренштайн унд Коппепь АГ (ЕЕ)(54) ЭСКАЛАТОР ДЛЯ ПЕРЕВОЗКИ ПАССА ЖИРОВ И ГРУЗА(57) Изобретение относится к подъемнотранспортному машиностроению.Цель изобретения улучшение эксплуатационных характеристик путем использовання однои н той же формы выполнения ступеньки в обеих формах выполнения, эскалатора. эскалатор содержит лест ничное полотно, состоящее из ступенек 1 сдвумл противоположно размещенными вблизи их углов тяговыми 2 и ведомыми 3 болтами. В случае косвенно опирающейсп ступеньки болт 2 снабжен опорой 4, установленной между боковой стенкой 5 н внутренней на кладкой 6 тяговой цепи. Опорный элемент 7 шариирно соединен со стенкой5 болтом 3 и контрболтом 8. Благодат ря монтажу болтов 9 н 10 эту же сту- пеньку можпоиспольэовать в варианте,при котором с помощью болтов 9 ступенька 1 опирается на тяговые ролики11, а с помощью ведомых болтов 10 на ведомые ролики 12. 3 ил.частности к эскапаторам для перевозки пассажиров и груза.Цель изобретения - улучшение экс плуатацнонных характеристик путем использования одной н той же форы выполнения ступенвки в обеих формах выполнения эскалатора.Эскапатор содержит-лестничное полотно, которое состоит из ступеней с двумя противоположно расположенными вблизи их углов тпгоыми 2 и ведомыми 3 болтами. В случае-косвенного.опирания ступеньки 1 на тяговые ролики тяговый болт 2 снабжен опорой Ь,установленной между боковой стенкой5 ступеньки 1 и внутренней накладкой 6 тяговой цепи. Вилкообразный опорньт элемент 7 шарнирно соединенс боковой стенкой 5 ступеньки ведомым болтом 3 н контрболтом 8 два плеча каждого вилкообраэного опорного элемента 7 перекрывают опору 4 следующего тягового болта 2 соседней ступеньки 1. цБлагодаря монтажу тяговых болтов.9 и ведомых болтов 10 эту же ступеньку можно использовать в другом варианте-выполнения тяговых элементов,при котором ступенька тягрвымиболтами 9 непосредственно опирается на тяговые ролики 11, а ведомыми болтами О - на ведомые ролики 12. Приэтом тяговая цепь свободно несется болтами 9.эскалатор для перевозки пассажиров и груза, содержащий выполненное с возможностью отклонения вокруг горизонтальной оси бесконечное лестничное полотно,состоящее из опирающейся на направляющую и ролики ступенек тяговой цепи, имеющей внутренние пластины, и ступенек с двумя противоположно расположенными вблизи их углов тяговыми и ведомЫми.болтами выполненными с возможностью их замены,о т л и ч а ю щ и й с я тем, что, с целью улучшения эксплуатационны характеристик путем использования од ной и той же формы выполнения ступеньки в обеих формах выполнения эскалатора, он снабженопирающейся на ролики ступенек свободнонесущей тят говой цепьюи опорными элементами,закрепленными на соответствующей им ступеньке с помощью упомянутых ведо. мых болтов, причем вилкообразная часть каждого из опорных элементов одной ступеньки выполнены с возмож- г ностью взаимодействия с опорой тягового болта, а-другая его частьпри креплена к боковой стенке ступеньки посредством контрбопта, при этом ролики ступенек ивилкообразные опорные элементы ступенек расположены соосно и параллельно направлению движения лестничного полотна между боковыми стенками ступенек и внутренними пластинами тяговой цепи.
