Устройство для ломки рельсов

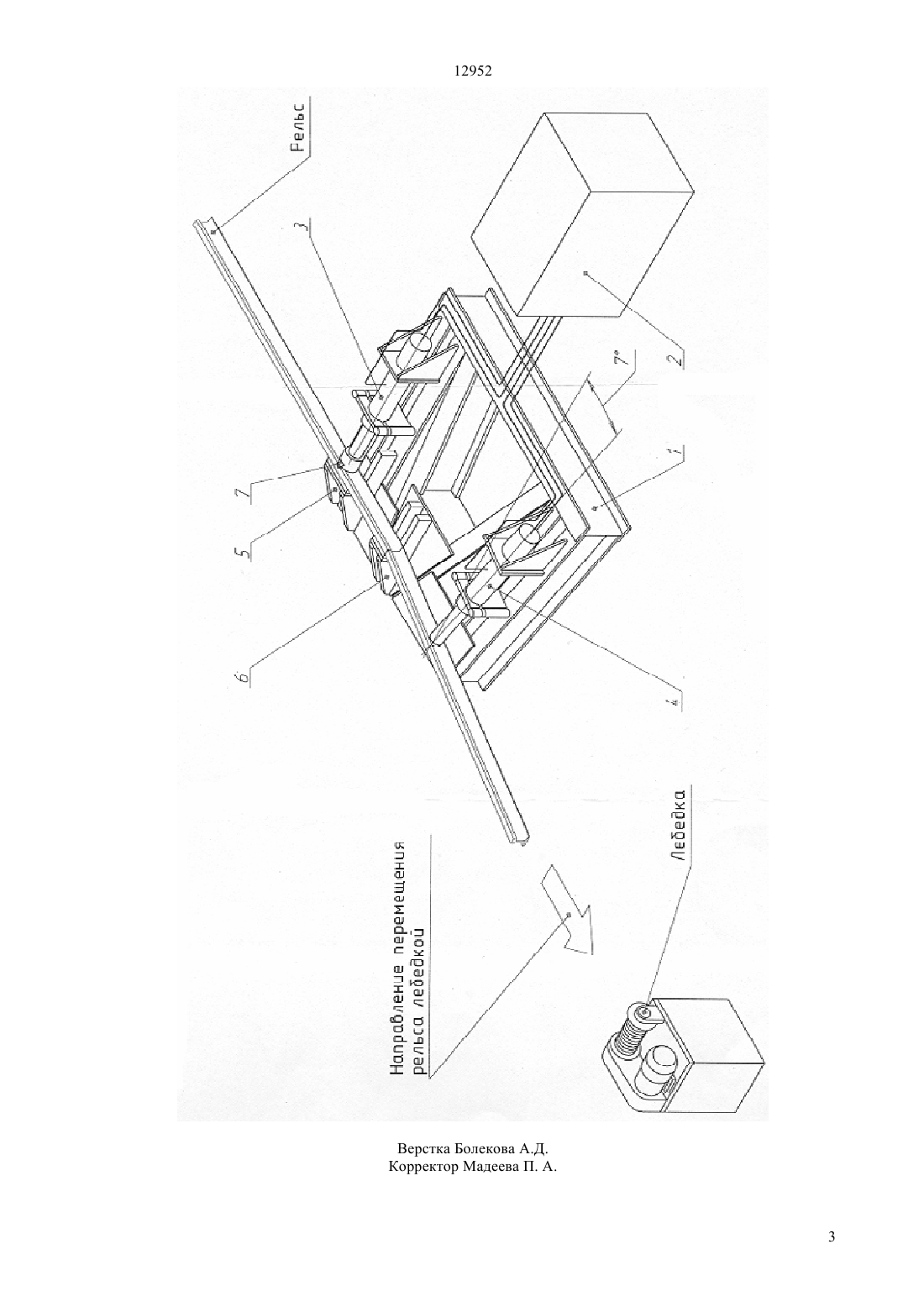

(51) 01 31/02(2006.01) 23 23/00 (2006.01) 23 27/06(2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области ломки или разделки рельсов и может быть использовано в промышленности при утилизации изношенных рельсов. Упрощение конструкции устройства и повышение производительности достигается тем,что устройство для ломки рельсов, включающее раму и гидроцилиндры, согласно изобретению,снабжено упорами и ножом, имеющим форму треугольной равносторонней призмы,для нанесения на рельс насечки. Кроме того, один гидроцилиндр расположен перпендикулярно по отношению к подаваемому на слом рельсу, а другой- под углом 7 градусов, с возможностью поочередного воздействия на рельс с усилием в 27 тонн. Устройство может быть снабжено лебдкой для подачи рельса на слом и уборки кусков рельса на расстояние до 30 метров и маслостанцией.(72) Турдахунов Мухамеджан Мамаджанович Исаченко Олег Степанович Козлов Владимир Константинович Потапов Александр Николаевич Евсеев Николай Иванович Абдурахимов Шавкатбек Апашевич Одегов Александр Сергеевич(54) УСТРОЙСТВО ДЛЯ ЛОМКИ РЕЛЬСОВ 12952 Изобретение относится к области ломки или разделки рельсов и может использоваться в промышленности при утилизации изношенных рельсов. Известен способ разделки рельсов при помощи керосинореза,который заключается в раскладывании краном рельсов на подкладки толщиной не менее 200 мм с расстоянием между рельсами не менее 400 мм и последующей резке рельса (длительность операции - 7,5 мин.) и очистке от рельсов участка для раскладывания краном новой партии рельсов (Технология по резке рельсов газопламенной аппаратурой. ОАО ССГПО, УГЖДТ, 2000). В качестве прототипа изобретения принято наиболее близкое техническое решение - устройство для ломки рельсов (патент РФ 2101412, кл. Е 01 В 31/04, 23 23/00, 27/06, 1998), устанавливаемое на гидравлическом экскаваторе, которое содержит раму, шарнирно закрепленную на стреле экскаватора, гидравлическую систему, соединнную с гидравлической системой экскаватора и предназначенную для обеспечения работы гидроцилиндра,закрепленного на раме и приводящего в действие приспособление для захвата рельсов,приводное средство для разрушения рельса и приспособление для предварительного нанесения на рельсе надреза,создающего концентрацию напряжения. Недостатком известного устройства является его низкая производительность и эффективность,вследствие сложности устройства, а также необходимость использования для этой цели гидравлического экскаватора. Задачей изобретения является повышение производительности устройства для ломки изношенных рельс и упрощение конструкции устройства. Это достигается тем, что устройство для ломки рельсов, включающее раму и гидроцилиндры,согласно изобретению, снабжено упорами и ножом,имеющим форму треугольной равносторонней призмы, для нанесения на рельс насечки. Кроме того, один гидроцилиндр расположен перпендикулярно по отношению к подаваемому на слом рельсу, а другой - под углом 7 градусов,с возможностью поочередного воздействия на рельс с усилием в 27 тонн. Устройство может быть снабжено лебдкой для подачи рельса на слом и уборки кусков рельса на расстояние до 30 метров и маслостанцией. На рельсе делается насечка, а затем производят слом рельса, подача рельса на устройство и уборка кусков рельса с устройства осуществляется лебдкой. Продолжительность операции по слому рельса составляет менее 1 минуты. Сущность изобретения поясняется чертежом, где представлено устройство для ломки рельсов,которое состоит из рамы 1, маслостанции 2,гидроцилиндров 3, 4, упоров 5, 6 и ножа 7. Гидроцилиндр 3 установлен перпендикулярно, а гидроцилиндр 4 под углом 7 градусов по отношению к подаваемому на слом рельсу. Установленное эмпирическим путем положение гидроцилиндров 3,4 позволяет более эффективно производить слом рельса. С помощью упора 5 ножом 7 делается насечка на рельсе, а с помощью упора 6 гидроцилиндром 4 производят слом рельса. Нож 7 установлен на гидроцилиндре 3 и имеет форму треугольной равносторонней призмы. Подача рельса на слом на расстояние до 30 метров и уборка кусков рельса осуществляется лебдкой установленной в одном створе с упорами 5, 6. Принцип действия устройства для ломки рельсов. На устройство лебдкой податся рельс, затем с помощью упора 5 и ножа 7 с усилием 27 тонн от гидроцилиндра 3 делается насечка на рельсе,насеченный рельс перемещают до упора 6 и гидроцилиндром 4 с усилием 27 тонн производят слом рельса. Уборка кусков рельса осуществляется лебдкой. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для ломки рельсов, включающее раму и гидроцилиндры, отличающееся тем, что оно снабжено упорами и ножом, имеющим форму треугольной равносторонней призмы, для нанесения на рельс насечки. 2. Устройство по п. 1, отличающееся тем, что один гидроцилиндр расположен перпендикулярно по отношению к подаваемому на слом рельсу, а другой - под углом 7 градусов, с возможностью поочередного воздействия на рельс с усилием в 27 тонн.
