Крепление рельсов
Формула / Реферат
Изобретение относится к верхнему строению железнодорожного пути и касается устройства для крепления рельсов к шпалам.
Технический результат - повышение надежности крепления и упрощение конструкции - достигается тем, что в креплении рельсов, монтируемом на шпалах и расположенном по обе стороны от рельса в зонах его фиксации, содержащем прокладку и расположенные с каждой стороны рельса упругий зажим, имеющий плечи и среднюю часть, которая размещена над подошвой рельса, и пластины с вертикальной и горизонтальной полками, вертикальная полка каждой пластины расположена параллельно подошве рельса и прилегает к ней, а горизонтальная полка имеет отверстие для установки фиксирующего элемента и выполнена с вогнутым участком, который размещен в выемке шпалы, и с углублением для зажима, согласно изобретению, фиксирующий элемент выполнен в виде установленной в шпале скобы, каждый из свободных концов которой обращен вверх, проходит через отверстие в горизонтальной полке пластин и закреплен шайбой, расположенной над зажимом, и гайкой.
По краям каждой пластины со стороны, прилегающей к подошве рельса, выполнены пазы, а прокладка снабжена выступами, расположенными в пазах пластин.
МПК / Метки
МПК: E01B 9/48
Код ссылки
<a href="https://kz.patents.su/0-pp18476-kreplenie-relsov.html" rel="bookmark" title="База патентов Казахстана">Крепление рельсов</a>

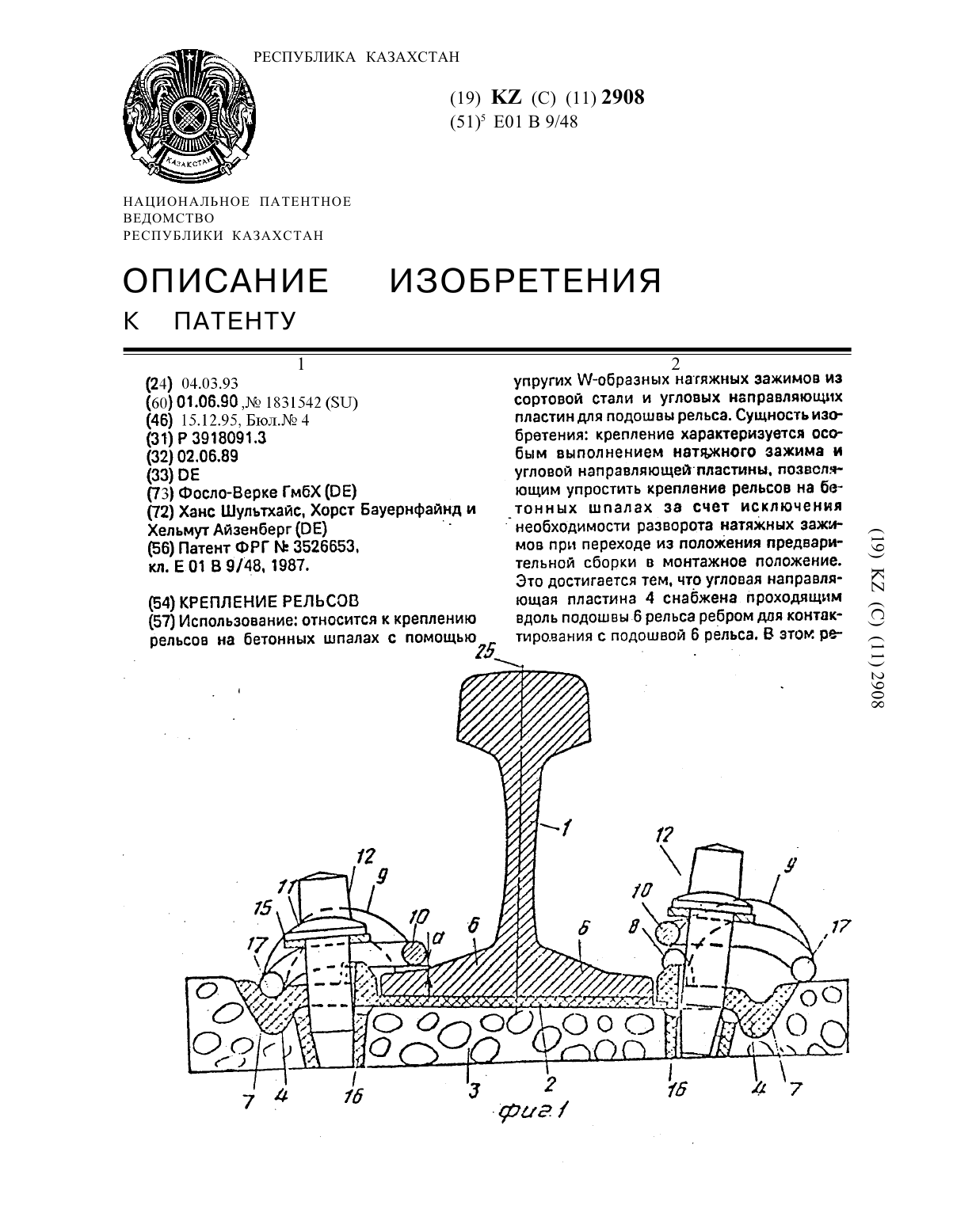

Крепление рельсов
Номер патента: 2908
Опубликовано: 15.12.1995
Авторы: Хельмут Айзенберг, Хорст Бауернфайнд, Ханс Шультхайс
МПК: E01B 9/48
Формула / Реферат:
Использование: относится к креплению рельсов на бетонных шпалах с помощьюупругих W-образных натяжных зажимов из сортовой стали и угловых направляющих пластин для подошвы рельса. Сущность изобретения: крепление характеризуется особым выполнением натяжного зажима и угловой направляющей пластины, позволяющим упростить крепление рельсов на бетонных шпалах за счет исключения необходимости разворота натяжных зажимов при переходе из положения...
Способ алюмотермической сварки рельсов
Номер патента: 6930
Опубликовано: 15.01.1999
Авторы: Яничко Штефан, Грешова Марта
МПК: B23K 23/00
Метки: рельсов, сварки, алюмотермической, способ
Формула / Реферат:
Изобретение относится к алюмотермической сварке рельсов.Для повышения качества сварного шва за счет обеспечения вывода из металла сварного шва шлаков и газов концы рельсов установлены на одном уровне с образованием между их торцами сварного зазора. Размещают вокруг концов рельсов в зоне сварного зазора разъемную форму и уплотняют контакт разъемной формы с концами рельсов. Над формой устанавливают реакционный тигель, заполненный дозой...
Рельсовое стыковое соединение
Номер патента: 945
Опубликовано: 15.06.1994
Автор: Касылкасов Женыс Мадыкенович
МПК: E01B 11/24
Метки: рельсовое, стыковое, соединение
Формула / Реферат:
Использование: в стыковых соединениях рельсов. Сущность изобретения; рельсовое стыковое соединение содержит рельсы 1 и 2, причем головка рельса 1 выполнена с продольным выступом 3 опертым иа шейку рельса 2, а шейка рельса 1 выполнена с ориентированным в продольной вертикальной плоскости Г-образным выступом, конец которого обращен вниз, а в подошве рельса 2 выполнена вертикальная выемка, в которой размещен конец Г-образного выступа.

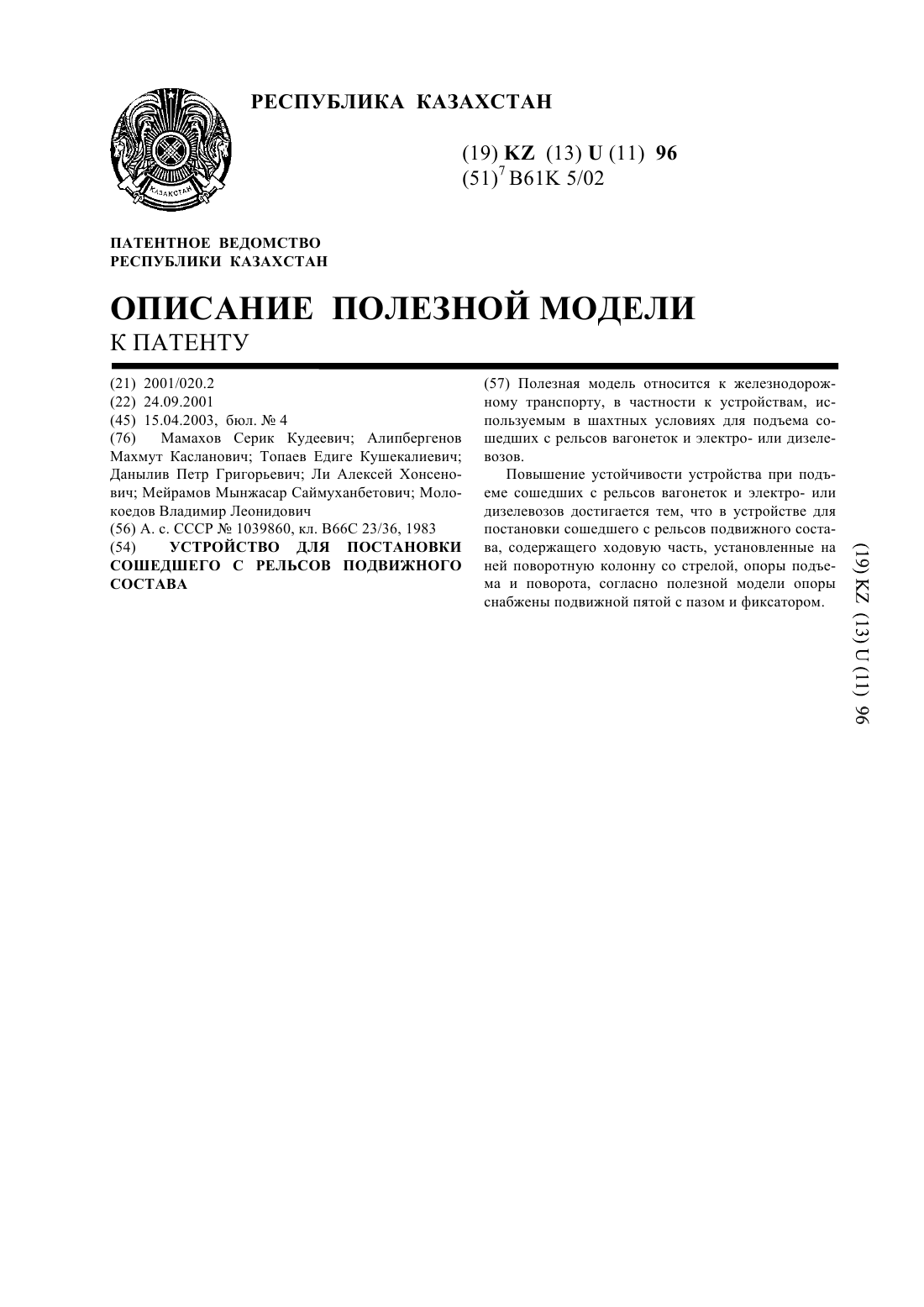

Устройство для постановки сошедшего с рельсов подвижного состава
