Роторная машина
Формула / Реферат
Изобретение относится к машиностроению, в частности, к роторным компрессорам для тепловых насосов и холодильной техники, а также роторным гидромашинам (пневмомашинам).
Технический результат изобретения - повышение КПД машины и эффективности ее уплотнительных систем.
Это достигается тем, что в роторной машине, содержащей корпус с двумя параллельными валами, кинематически соединенными зубчатой цилиндрической передачей, на одном из которых закреплен ротор с поршнем и устройствами подвода и отвода рабочего тела, причем коаксиально ротору установлен статор, а с другим валом кинематически соединен цилиндрический замыкатель с наружной конической поверхностью и окном для прохода поршня ротора, на роторе соосно закреплены спаренные камерообразующие замыкатели с рабочими коническими поверхностями и с торцовыми поверхностями, контактирующими с торцовыми поверхностями цилиндрического замыкателя, причем поршень ротора размещен между рабочими поверхностями камерообразующих замыкателей, а контактирующие торцовые поверхности выполнены винтовыми и у цилиндрического замыкателя имеют вид выпуклых уступов, а у камерообразующих замыкателей - вогнутых впадин, при этом внутренний диаметр торцовых поверхностей цилиндрического замыкателя больше, чем наружный диаметр торцовых поверхностей камерообразующих замыкателей, а между камерооразующими замыкателями, корпусом и статором установлены уплотнительные цилиндры с конусной внутренней поверхностью.
На рабочих поверхностях камерообразующих замыкателей могут быть выполнены взаимно сообщающиеся перепускные пазы, а уплотнительные цилиндры установлены с возможностью перемещения вдоль оси вращения ротора.
МПК / Метки
МПК: F01C 1/00
Код ссылки
<a href="https://kz.patents.su/0-pp18479-rotornaya-mashina.html" rel="bookmark" title="База патентов Казахстана">Роторная машина</a>

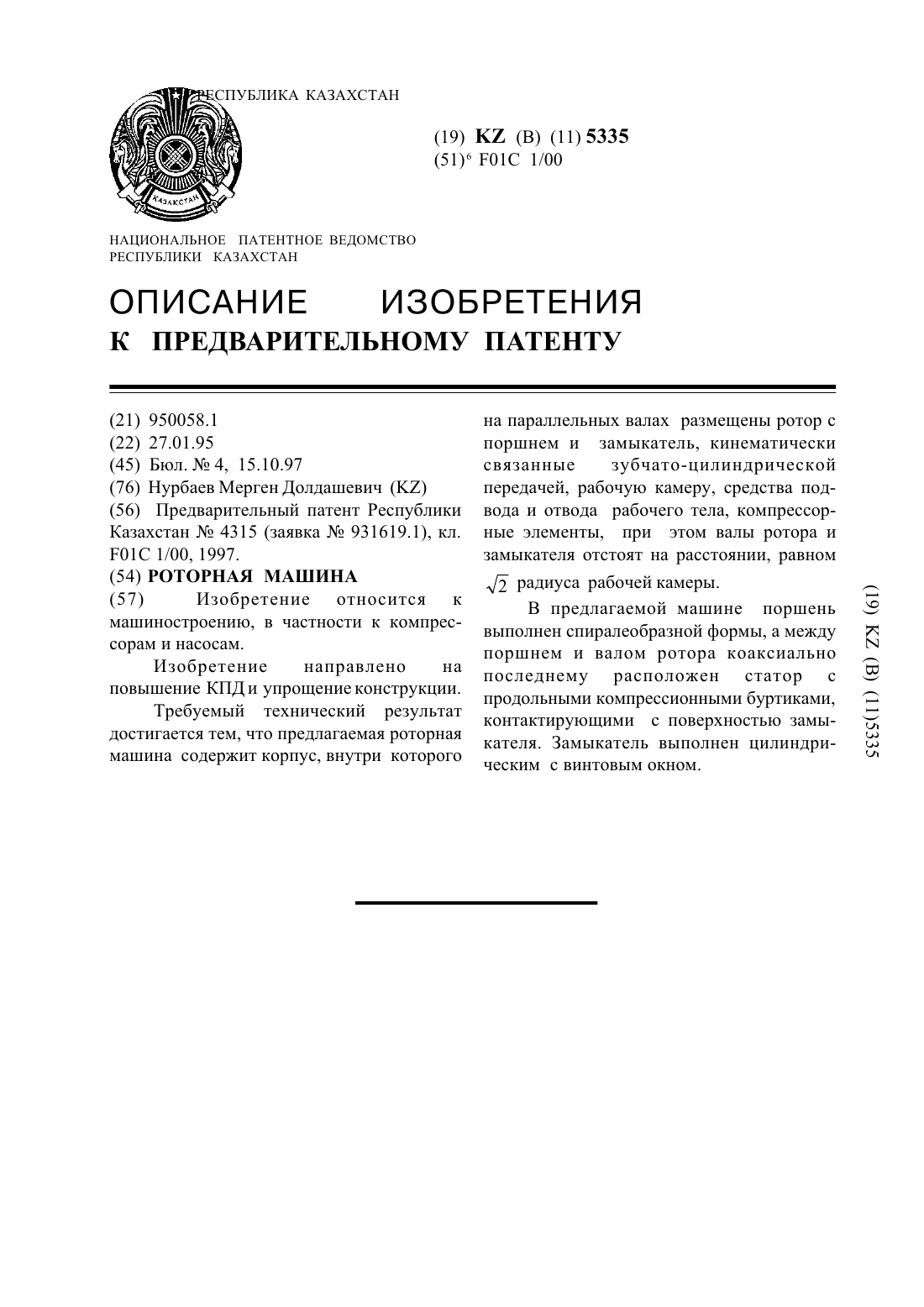

Роторная машина
Номер патента: 5335
Опубликовано: 14.06.2002
Автор: Нурбаев Мерген Долдашевич
МПК: F01C 1/00
Формула / Реферат:
Изобретение относится к машиностроению, в частности к компрессорам и насосам.Изобретение направлено на повышение КПД и упрощение конструкции. Требуемый технический результат достигается тем, что предлагаемая роторная машина содержит корпус, внутри которого на параллельных валах размещены ротор с поршнем и замыкатель, кинематически связанные зубчато-цилиндрической передачей, рабочую камеру, средства подвода и отвода рабочего тела, компрессорные...
Роторная машина
Номер предварительного патента: 4315
Опубликовано: 14.03.1997
Автор: Нурбаев Мерген Долдашевич
МПК: F01C 1/00
Формула / Реферат:
Изобретение относится к машиностроению, в частности, к компрессорам и насосам. Изобретение направлено на повышение надежности и КПД машины. В корпусе размещены по два торообразных компрессорных и рабочих цилиндра, внутри которых размещены поршни, жестко закрепленные на кольцеобразных роторах, соединенных с валом. Каждай цилиндр разделен посредством замыкателей на камеры, замыкатели выполнены в виде станков, насажанных на вал, ось которого...
Роторная землеройная машина
Номер предварительного патента: 12446
Опубликовано: 17.12.2002
Авторы: Нураков Серик, Успанов Бауржан Шарипович, Темирбеков Ербол Садуахасович, Таукелев Ренат Нуркелевич, Валиев Рафик Гарифович, Нуркенов Жанбырши Есетович
МПК: E02F 3/18
Метки: землеройная, роторная, машина
Формула / Реферат:
Изобретение относится к землеройным машинам непрерывного действия и может быть использовано для разработки прочных грунтов больших объемов.Достигаемый технический результат изобретения - повышение точности позиционирования рабочего органа относительно забоя и устойчивости работы машины за счет стабилизации положения ротора относительно забоя не только в горизонтальной, но и в вертикальной плоскостях.Результат изобретения достигается тем, что на...

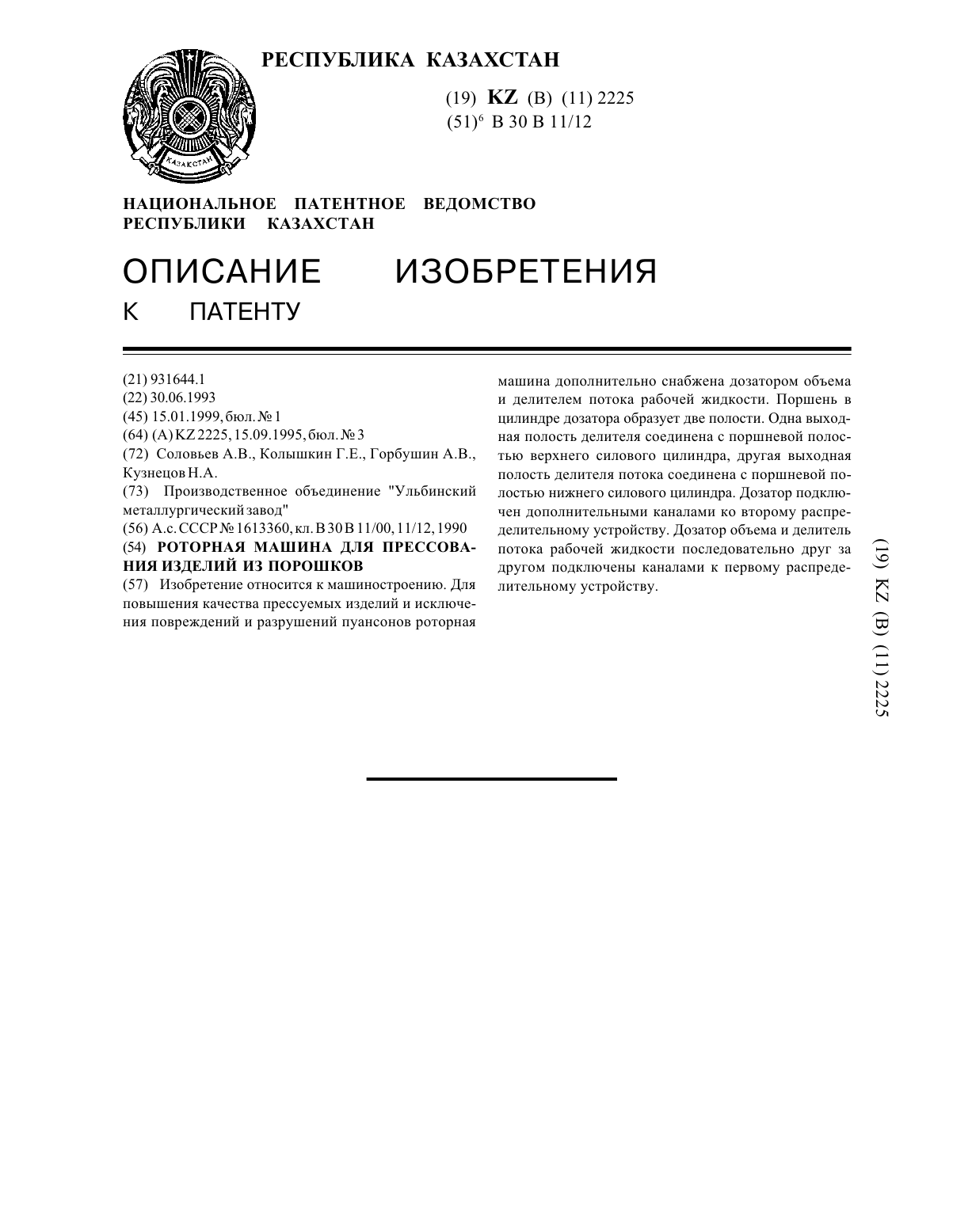

Роторная машина для прессования изделий из порошков
Номер патента: 2225
Опубликовано: 15.01.1999
Авторы: Горбушин Александр Вениаминович, Колышкин Геннадий Егорович, Кузнецов Николай Анатольевич, Соловьев Альберт Викторович
МПК: B30B 11/12
Метки: роторная, изделий, порошков, машина, прессования
Формула / Реферат:
Изобретение относится к машиностроению. Для повышения качества прессуемых изделий и исключения повреждений и разрушений пуансонов роторная машина дополнительно снабжена дозатором объема и делителем потока рабочей жидкости. Поршень в цилиндре дозатора образует две полости. Одна выходная полость делителя соединена с поршневой полостью верхнего силового цилиндра, другая выходная полость делителя потока соединена с поршневой полостью нижнего...

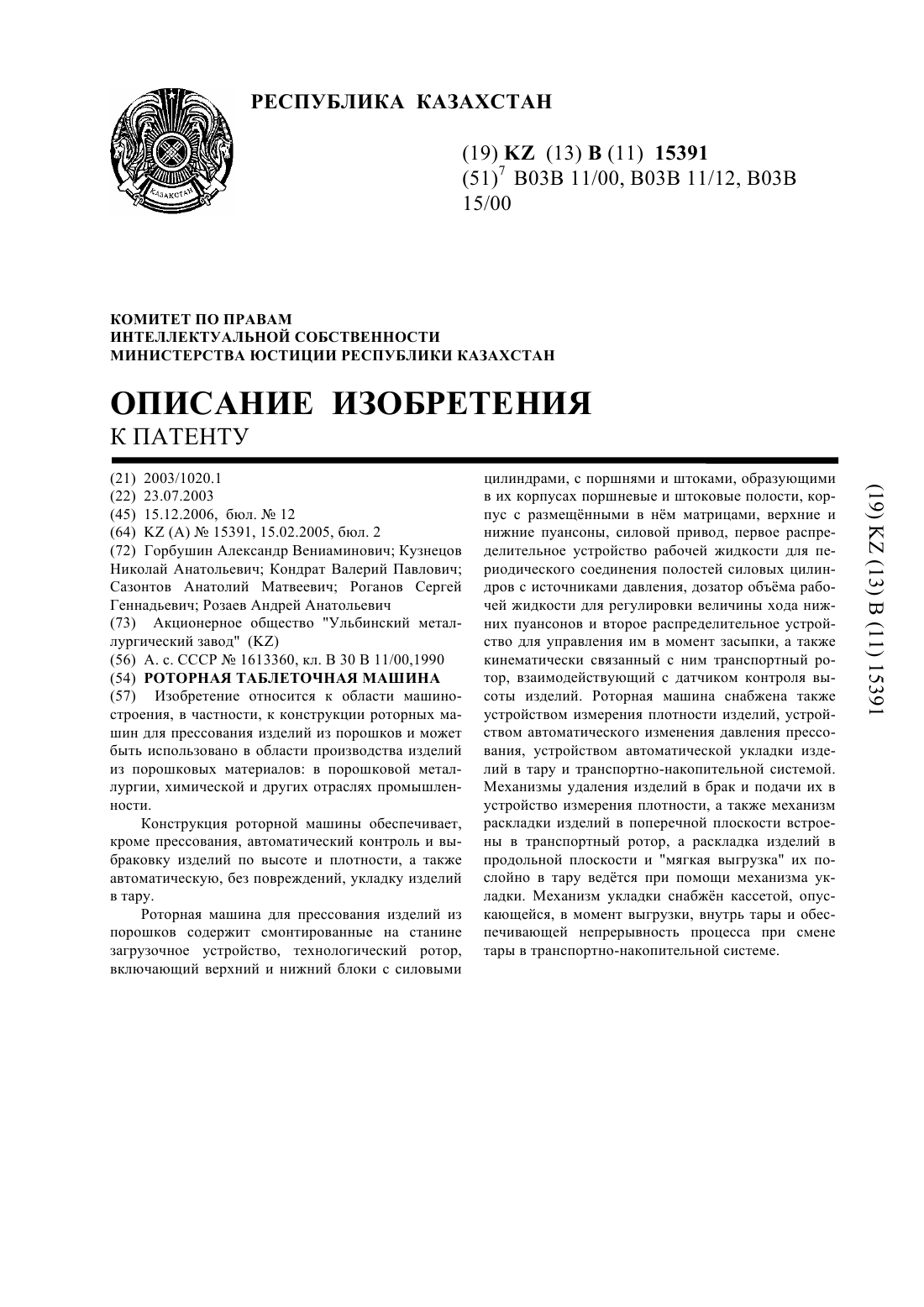

Роторная таблеточная машина
