Металлосодержащий фрикционный материал

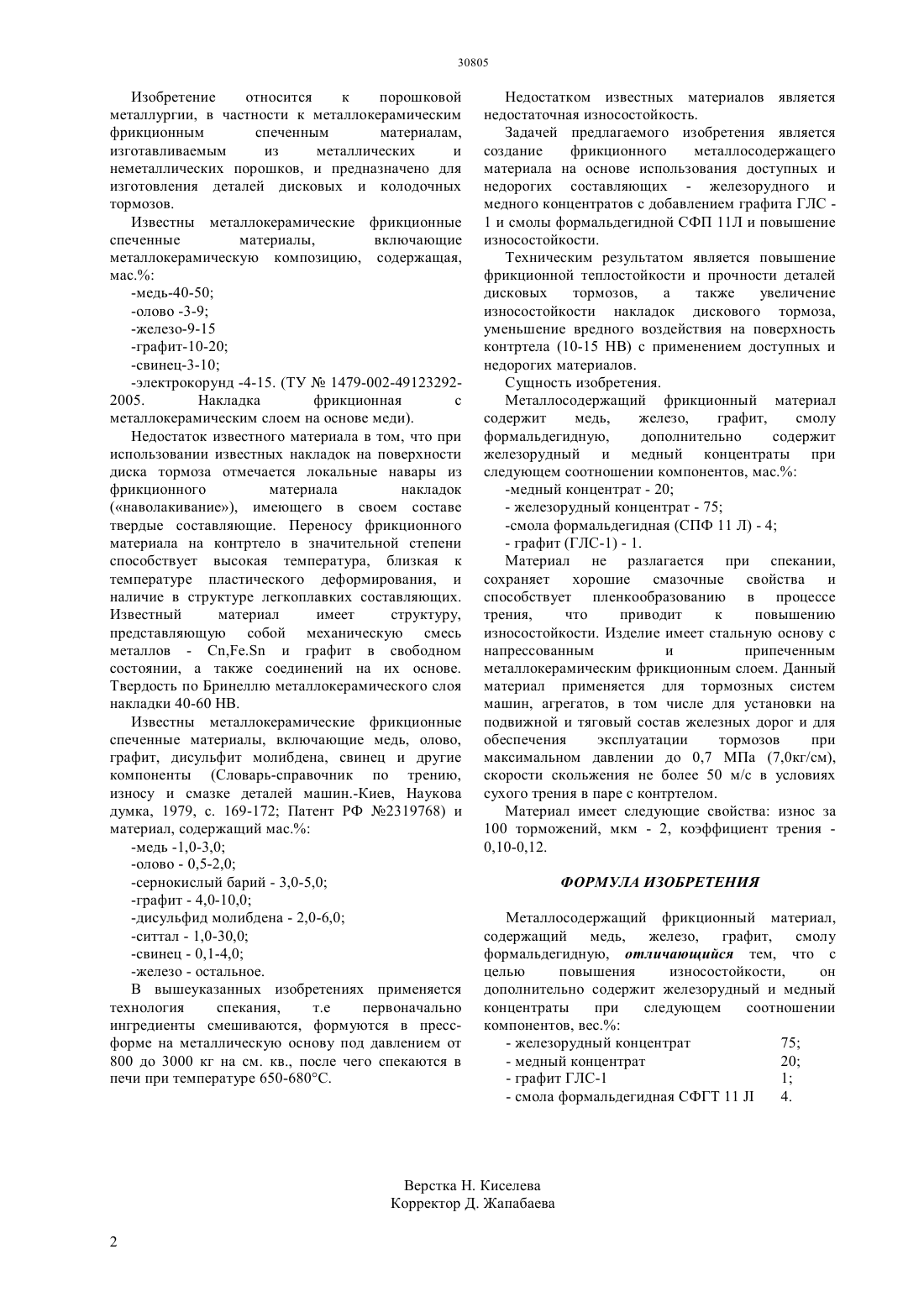

(57) Изобретение относится к порошковой металлургии, в частности к металлокерамическим фрикционным спеченным материалам,изготавливаемым из металлических и неметаллических порошков, и предназначено для изготовления деталей дисковых и колодочных тормозов. Металлокерамический фрикционный материал содержит, мас. железорудный концентрат 75 медный концентрат 20 графит ГЛС-1 1 смола формальдегидная СФП 114. Материал имеет высокую износостойкость.(72) Бурабаев Алтай Кудайбергенович Дедоченко Александр Анатольевич Литош Сергей Михайлович(73) Товарищество с ограниченной ответственностью Конструкторское бюро нефтегазового оборудования Изобретение относится к порошковой металлургии, в частности к металлокерамическим фрикционным спеченным материалам,изготавливаемым из металлических и неметаллических порошков, и предназначено для изготовления деталей дисковых и колодочных тормозов. Известны металлокерамические фрикционные спеченные материалы,включающие металлокерамическую композицию, содержащая,мас.-электрокорунд -4-15. (ТУ 1479-002-491232922005. Накладка фрикционная с металлокерамическим слоем на основе меди). Недостаток известного материала в том, что при использовании известных накладок на поверхности диска тормоза отмечается локальные навары из фрикционного материала накладок(наволакивание), имеющего в своем составе твердые составляющие. Переносу фрикционного материала на контртело в значительной степени способствует высокая температура, близкая к температуре пластического деформирования, и наличие в структуре легкоплавких составляющих. Известный материал имеет структуру,представляющую собой механическую смесь металлов - ,. и графит в свободном состоянии, а также соединений на их основе. Твердость по Бринеллю металлокерамического слоя накладки 40-60 НВ. Известны металлокерамические фрикционные спеченные материалы, включающие медь, олово,графит, дисульфит молибдена, свинец и другие компоненты (Словарь-справочник по трению,износу и смазке деталей машин.-Киев, Наукова думка, 1979, с. 169-172 Патент РФ 2319768) и материал, содержащий мас.-железо - остальное. В вышеуказанных изобретениях применяется технология спекания,т.е первоначально ингредиенты смешиваются, формуются в прессформе на металлическую основу под давлением от 800 до 3000 кг на см. кв., после чего спекаются в печи при температуре 650-680 С. Недостатком известных материалов является недостаточная износостойкость. Задачей предлагаемого изобретения является создание фрикционного металлосодержащего материала на основе использования доступных и недорогих составляющих - железорудного и медного концентратов с добавлением графита ГЛС 1 и смолы формальдегидной СФП 11 Л и повышение износостойкости. Техническим результатом является повышение фрикционной теплостойкости и прочности деталей дисковых тормозов,а также увеличение износостойкости накладок дискового тормоза,уменьшение вредного воздействия на поверхность контртела (10-15 НВ) с применением доступных и недорогих материалов. Сущность изобретения. Металлосодержащий фрикционный материал содержит медь,железо,графит,смолу формальдегидную,дополнительно содержит железорудный и медный концентраты при следующем соотношении компонентов, мас.- графит (ГЛС-1) - 1. Материал не разлагается при спекании,сохраняет хорошие смазочные свойства и способствует пленкообразованию в процессе трения,что приводит к повышению износостойкости. Изделие имеет стальную основу с напрессованным и припеченным металлокерамическим фрикционным слоем. Данный материал применяется для тормозных систем машин, агрегатов, в том числе для установки на подвижной и тяговый состав железных дорог и для обеспечения эксплуатации тормозов при максимальном давлении до 0,7 МПа (7,0 кг/см),скорости скольжения не более 50 м/с в условиях сухого трения в паре с контртелом. Материал имеет следующие свойства износ за 100 торможений, мкм - 2, коэффициент трения 0,10-0,12. ФОРМУЛА ИЗОБРЕТЕНИЯ Металлосодержащий фрикционный материал,содержащий медь, железо, графит, смолу формальдегидную, отличающийся тем, что с целью повышения износостойкости,он дополнительно содержит железорудный и медный концентраты при следующем соотношении компонентов, вес.- смола формальдегидная СФГТ 114.
