Способ извлечения осмия

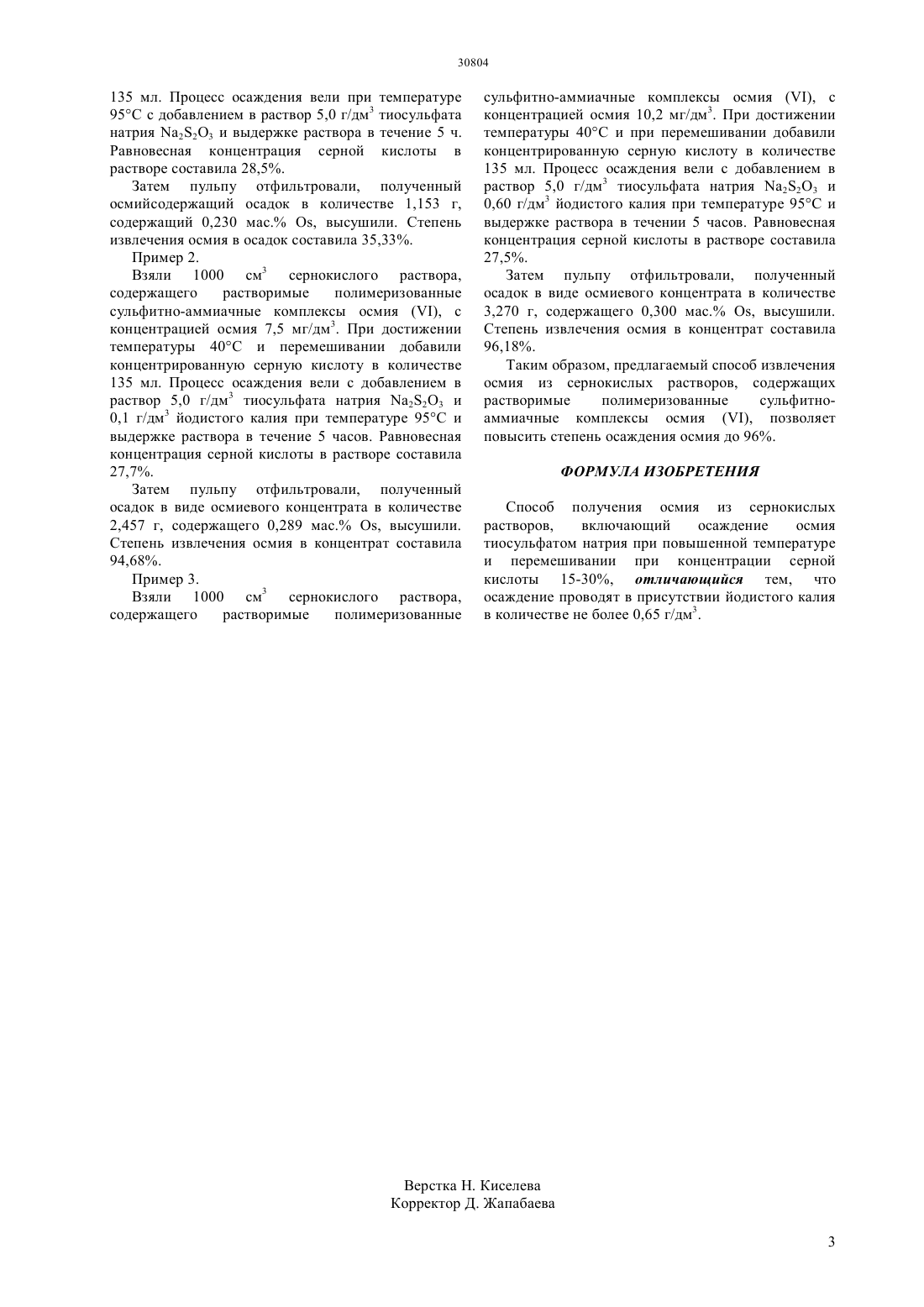

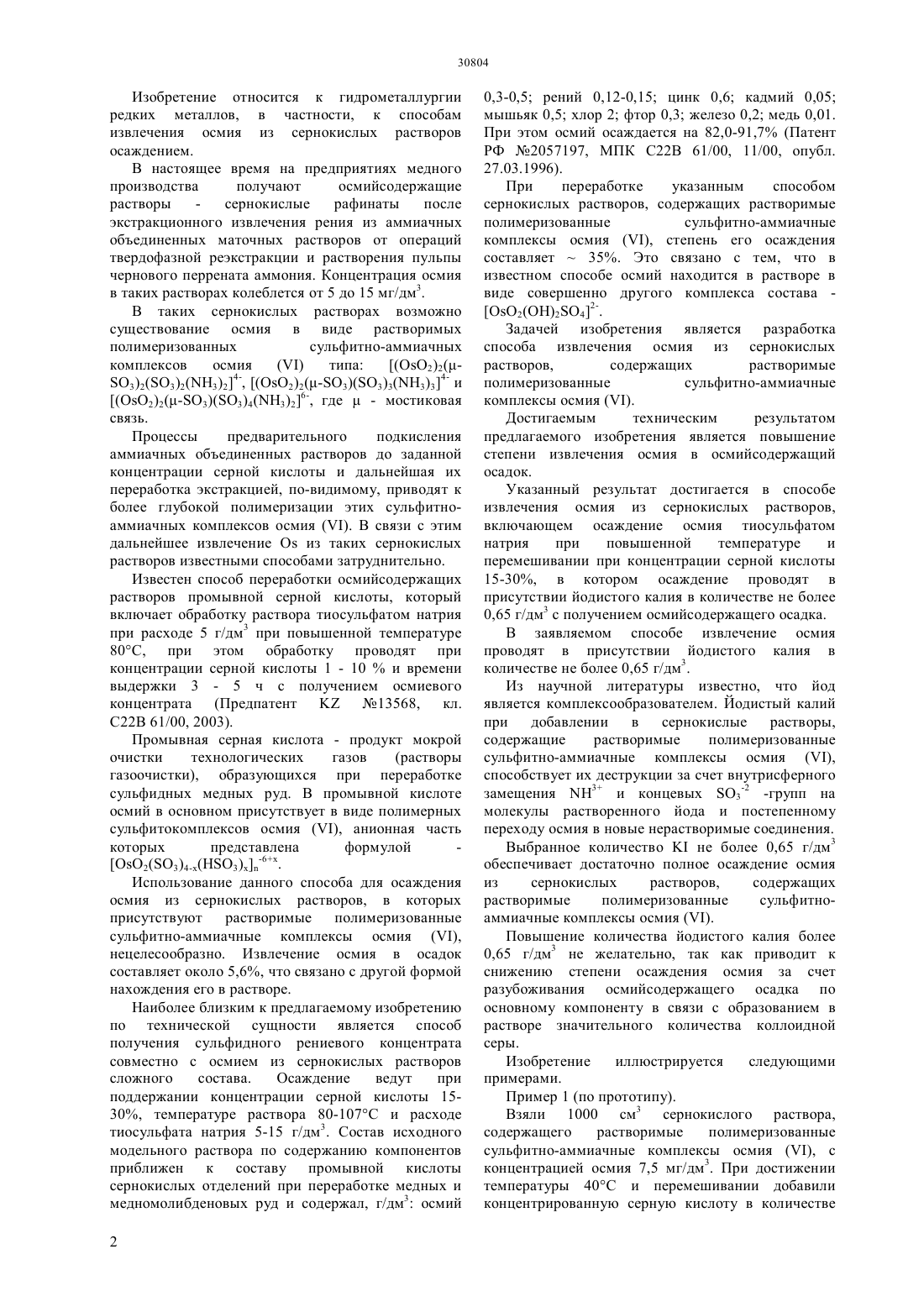

(51) 22 61/00 (2006.01) 22 11/00 (2006.01) 22 3/44 (2006.01) 01 55/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ извлечения осмия из сернокислых растворов осаждением. Способ включает осаждение осмия тиосульфатом натрия при повышенной температуре и перемешивании при концентрации серной кислоты 15-30, при этом осаждение проводят в присутствии йодистого калия в количестве не более 0,65 г/дм 3. Способ позволяет извлечь осмий из сернокислых растворов, содержащих растворимые полимеризованные сульфитно-аммиачные комплексы осмия , с высокой степенью осаждения.(72) Загородняя Алина Николаевна Абишева Зинеш Садыровна Бочевская Елена Геннадьевна Саргелова Эльмира Абдихаликовна Айткалиев Талгат Ниташевич Жумабеков Жомарт Журдинович(73) Акционерное общество Центр наук о земле,металлургии и обогащения Изобретение относится к гидрометаллургии редких металлов, в частности, к способам извлечения осмия из сернокислых растворов осаждением. В настоящее время на предприятиях медного производства получают осмийсодержащие растворы сернокислые рафинаты после экстракционного извлечения рения из аммиачных объединенных маточных растворов от операций твердофазной реэкстракции и растворения пульпы чернового перрената аммония. Концентрация осмия в таких растворах колеблется от 5 до 15 мг/дм 3. В таких сернокислых растворах возможно существование осмия в виде растворимых полимеризованных сульфитно-аммиачных комплексов осмия(2)2(-3)(3)4(3)26-, где- мостиковая связь. Процессы предварительного подкисления аммиачных объединенных растворов до заданной концентрации серной кислоты и дальнейшая их переработка экстракцией, по-видимому, приводят к более глубокой полимеризации этих сульфитноаммиачных комплексов осмия . В связи с этим дальнейшее извлечениеиз таких сернокислых растворов известными способами затруднительно. Известен способ переработки осмийсодержащих растворов промывной серной кислоты, который включает обработку раствора тиосульфатом натрия при расходе 5 г/дм 3 при повышенной температуре 80 С, при этом обработку проводят при концентрации серной кислоты 1 - 10 и времени выдержки 3 - 5 ч с получением осмиевого концентрата (Предпатент 13568, кл. С 22 В 61/00, 2003). Промывная серная кислота - продукт мокрой очистки технологических газов(растворы газоочистки), образующихся при переработке сульфидных медных руд. В промывной кислоте осмий в основном присутствует в виде полимерных сульфитокомплексов осмия , анионная часть которых представлена формулой 2(3)4-(3)-6. Использование данного способа для осаждения осмия из сернокислых растворов, в которых присутствуют растворимые полимеризованные сульфитно-аммиачные комплексы осмия ,нецелесообразно. Извлечение осмия в осадок составляет около 5,6, что связано с другой формой нахождения его в растворе. Наиболее близким к предлагаемому изобретению по технической сущности является способ получения сульфидного рениевого концентрата совместно с осмием из сернокислых растворов сложного состава. Осаждение ведут при поддержании концентрации серной кислоты 1530, температуре раствора 80-107 С и расходе тиосульфата натрия 5-15 г/дм 3. Состав исходного модельного раствора по содержанию компонентов приближен к составу промывной кислоты сернокислых отделений при переработке медных и медномолибденовых руд и содержал, г/дм 3 осмий 2 0,3-0,5 рений 0,12-0,15 цинк 0,6 кадмий 0,05 мышьяк 0,5 хлор 2 фтор 0,3 железо 0,2 медь 0,01. При этом осмий осаждается на 82,0-91,7 (Патент РФ 2057197, МПК С 22 В 61/00, 11/00, опубл. 27.03.1996). При переработке указанным способом сернокислых растворов, содержащих растворимые полимеризованные сульфитно-аммиачные комплексы осмия , степень его осаждения составляет 35. Это связано с тем, что в известном способе осмий находится в растворе в виде совершенно другого комплекса состава 2242-. Задачей изобретения является разработка способа извлечения осмия из сернокислых растворов,содержащих растворимые полимеризованные сульфитно-аммиачные комплексы осмия . Достигаемым техническим результатом предлагаемого изобретения является повышение степени извлечения осмия в осмийсодержащий осадок. Указанный результат достигается в способе извлечения осмия из сернокислых растворов,включающем осаждение осмия тиосульфатом натрия при повышенной температуре и перемешивании при концентрации серной кислоты 15-30, в котором осаждение проводят в присутствии йодистого калия в количестве не более 0,65 г/дм 3 с получением осмийсодержащего осадка. В заявляемом способе извлечение осмия проводят в присутствии йодистого калия в количестве не более 0,65 г/дм 3. Из научной литературы известно, что йод является комплексообразователем. Йодистый калий при добавлении в сернокислые растворы,содержащие растворимые полимеризованные сульфитно-аммиачные комплексы осмия ,способствует их деструкции за счет внутрисферного замещения 3 и концевых 3-2 -групп на молекулы растворенного йода и постепенному переходу осмия в новые нерастворимые соединения. Выбранное количествоне более 0,65 г/дм 3 обеспечивает достаточно полное осаждение осмия из сернокислых растворов,содержащих растворимые полимеризованные сульфитноаммиачные комплексы осмия . Повышение количества йодистого калия более 0,65 г/дм 3 не желательно, так как приводит к снижению степени осаждения осмия за счет разубоживания осмийсодержащего осадка по основному компоненту в связи с образованием в растворе значительного количества коллоидной серы. Изобретение иллюстрируется следующими примерами. Пример 1 (по прототипу). Взяли 1000 см 3 сернокислого раствора,содержащего растворимые полимеризованные сульфитно-аммиачные комплексы осмия , с концентрацией осмия 7,5 мг/дм 3. При достижении температуры 40 С и перемешивании добавили концентрированную серную кислоту в количестве 135 мл. Процесс осаждения вели при температуре 95 С с добавлением в раствор 5,0 г/дм 3 тиосульфата натрия 22 О 3 и выдержке раствора в течение 5 ч. Равновесная концентрация серной кислоты в растворе составила 28,5. Затем пульпу отфильтровали, полученный осмийсодержащий осадок в количестве 1,153 г,содержащий 0,230 мас. , высушили. Степень извлечения осмия в осадок составила 35,33. Пример 2. Взяли 1000 см 3 сернокислого раствора,содержащего растворимые полимеризованные сульфитно-аммиачные комплексы осмия , с концентрацией осмия 7,5 мг/дм 3. При достижении температуры 40 С и перемешивании добавили концентрированную серную кислоту в количестве 135 мл. Процесс осаждения вели с добавлением в раствор 5,0 г/дм 3 тиосульфата натрия 22 О 3 и 0,1 г/дм 3 йодистого калия при температуре 95 С и выдержке раствора в течение 5 часов. Равновесная концентрация серной кислоты в растворе составила 27,7. Затем пульпу отфильтровали, полученный осадок в виде осмиевого концентрата в количестве 2,457 г, содержащего 0,289 мас. , высушили. Степень извлечения осмия в концентрат составила 94,68. Пример 3. Взяли 1000 см 3 сернокислого раствора,содержащего растворимые полимеризованные сульфитно-аммиачные комплексы осмия , с концентрацией осмия 10,2 мг/дм 3. При достижении температуры 40 С и при перемешивании добавили концентрированную серную кислоту в количестве 135 мл. Процесс осаждения вели с добавлением в раствор 5,0 г/дм 3 тиосульфата натрия 223 и 0,60 г/дм 3 йодистого калия при температуре 95 С и выдержке раствора в течении 5 часов. Равновесная концентрация серной кислоты в растворе составила 27,5. Затем пульпу отфильтровали, полученный осадок в виде осмиевого концентрата в количестве 3,270 г, содержащего 0,300 мас. , высушили. Степень извлечения осмия в концентрат составила 96,18. Таким образом, предлагаемый способ извлечения осмия из сернокислых растворов, содержащих растворимые полимеризованные сульфитноаммиачные комплексы осмия , позволяет повысить степень осаждения осмия до 96. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения осмия из сернокислых растворов,включающий осаждение осмия тиосульфатом натрия при повышенной температуре и перемешивании при концентрации серной кислоты 15-30, отличающийся тем, что осаждение проводят в присутствии йодистого калия в количестве не более 0,65 г/дм 3.
