Способ получения дорожного битума из кислой смолки

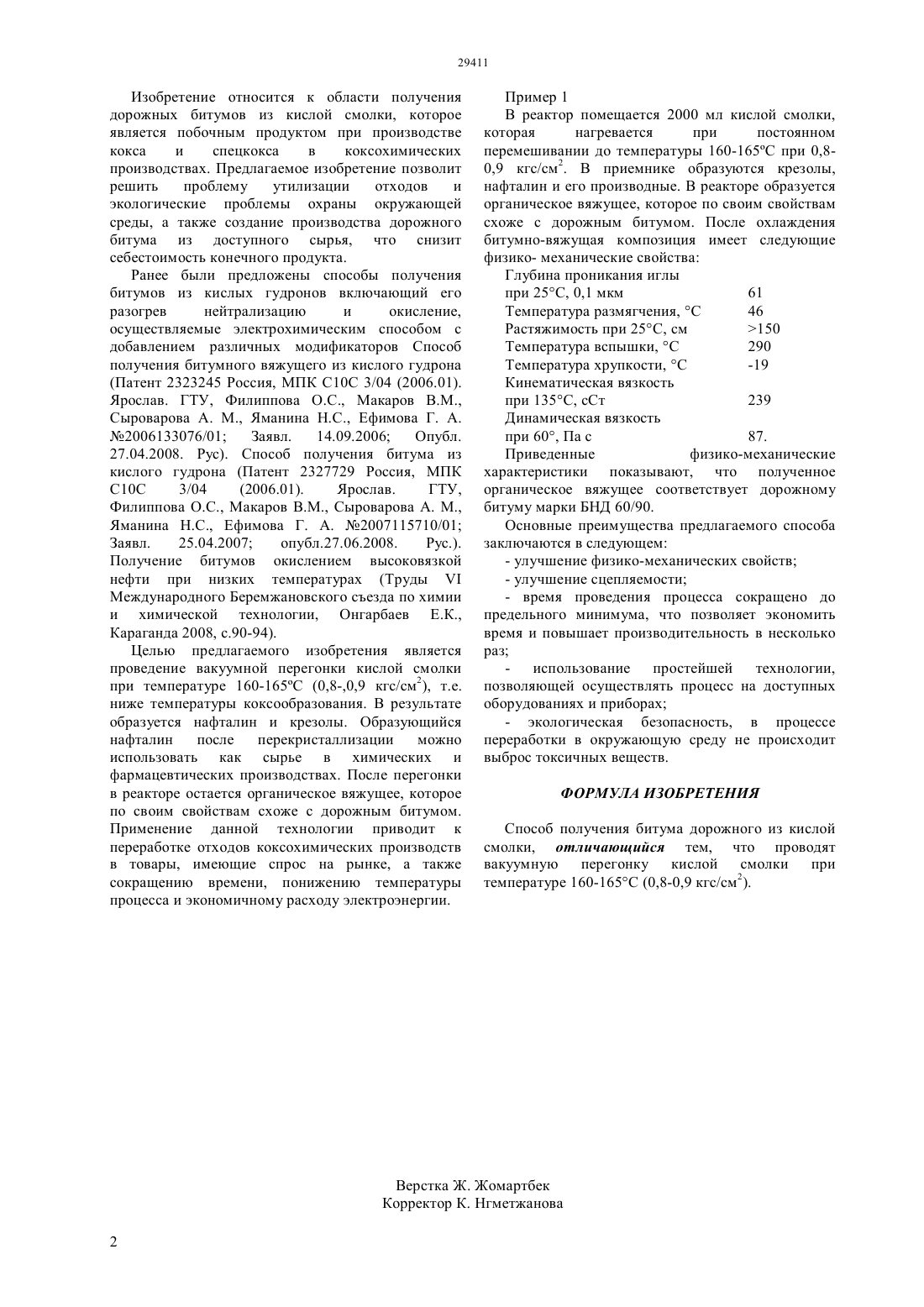

(54) СПОСОБ ПОЛУЧЕНИЯ ДОРОЖНОГО БИТУМА ИЗ КИСЛОЙ СМОЛКИ(57) Изобретение относится к области получения дорожных битумов из кислой смолки - отходов коксохимического производства, которое является побочным продуктом при производстве кокса и спецкокса в коксохимических производствах.(76) Мустафин Едиге Суиндикович Ташмагамбетов Кайрат Кенесханович Айнабаев Асанали Ануарович(56) ТрудыМеждународного Беремжановского съезда по химии и химической технологии,Онгарбаев Е.К., Караганда 2008 Изобретение относится к области получения дорожных битумов из кислой смолки, которое является побочным продуктом при производстве кокса и спецкокса в коксохимических производствах. Предлагаемое изобретение позволит решить проблему утилизации отходов и экологические проблемы охраны окружающей среды, а также создание производства дорожного битума из доступного сырья, что снизит себестоимость конечного продукта. Ранее были предложены способы получения битумов из кислых гудронов включающий его разогрев нейтрализацию и окисление,осуществляемые электрохимическим способом с добавлением различных модификаторов Способ получения битумного вяжущего из кислого гудрона(Патент 2323245 Россия, МПК С 10 С 3/04 (2006.01). Ярослав. ГТУ, Филиппова О.С., Макаров В.М.,Сыроварова А. М., Яманина Н.С., Ефимова Г. А. 2006133076/01 Заявл. 14.09.2006 Опубл. 27.04.2008. Рус). Способ получения битума из кислого гудрона (Патент 2327729 Россия, МПК С 10 С 3/04(2006.01). Ярослав. ГТУ,Филиппова О.С., Макаров В.М., Сыроварова А. М.,Яманина Н.С., Ефимова Г. А. 2007115710/01 Заявл. 25.04.2007 опубл.27.06.2008. Рус.). Получение битумов окислением высоковязкой нефти при низких температурах (ТрудыМеждународного Беремжановского съезда по химии и химической технологии, Онгарбаев Е.К.,Караганда 2008, с.90-94). Целью предлагаемого изобретения является проведение вакуумной перегонки кислой смолки при температуре 160-165 С (0,8-,0,9 кгс/см 2), т.е. ниже температуры коксообразования. В результате образуется нафталин и крезолы. Образующийся нафталин после перекристаллизации можно использовать как сырье в химических и фармацевтических производствах. После перегонки в реакторе остается органическое вяжущее, которое по своим свойствам схоже с дорожным битумом. Применение данной технологии приводит к переработке отходов коксохимических производств в товары, имеющие спрос на рынке, а также сокращению времени, понижению температуры процесса и экономичному расходу электроэнергии. Пример 1 В реактор помещается 2000 мл кислой смолки,которая нагревается при постоянном перемешивании до температуры 160-165 С при 0,80,9 кгс/см 2. В приемнике образуются крезолы,нафталин и его производные. В реакторе образуется органическое вяжущее, которое по своим свойствам схоже с дорожным битумом. После охлаждения битумно-вяжущая композиция имеет следующие физико- механические свойства Глубина проникания иглы при 25 С, 0,1 мкм 61 Температура размягчения, С 46 Растяжимость при 25 С, см 150 Температура вспышки, С 290 Температура хрупкости, С-19 Кинематическая вязкость при 135 С, сСт 239 Динамическая вязкость при 60, Па с 87. Приведенные физико-механические характеристики показывают, что полученное органическое вяжущее соответствует дорожному битуму марки БНД 60/90. Основные преимущества предлагаемого способа заключаются в следующем- время проведения процесса сокращено до предельного минимума, что позволяет экономить время и повышает производительность в несколько раз- использование простейшей технологии,позволяющей осуществлять процесс на доступных оборудованиях и приборах- экологическая безопасность, в процессе переработки в окружающую среду не происходит выброс токсичных веществ. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения битума дорожного из кислой смолки, отличающийся тем, что проводят вакуумную перегонку кислой смолки при температуре 160-165 С (0,8-0,9 кгс/см 2).
