Выпарной аппарат для кристаллизующихся алюминатных растворов

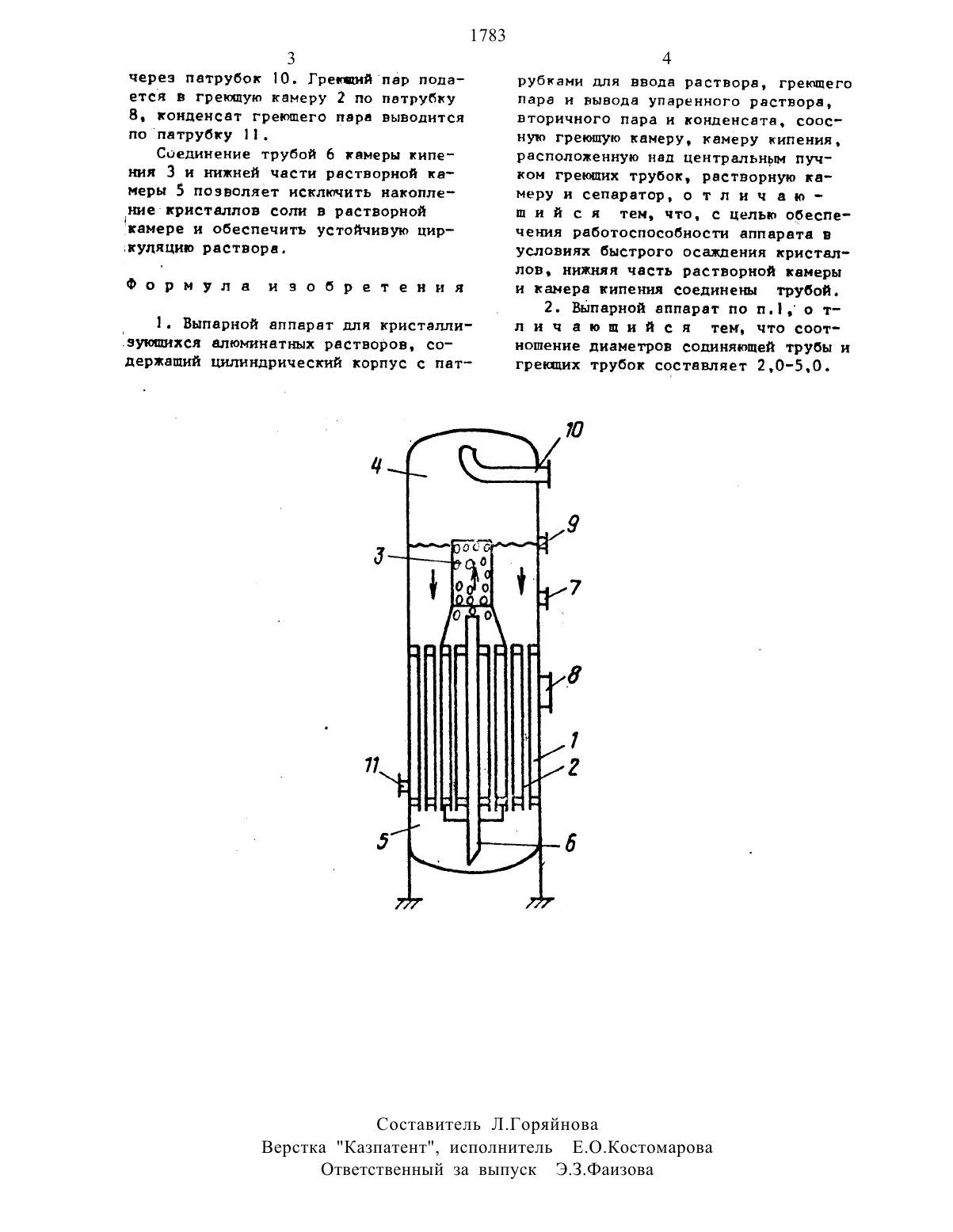

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР 599389, кл. В 01 В 1/06, 1971.Авторское свидетельство СССР В 728234. кл. В 01 В 1/06. 1959.(54) ВЫПАРНОЙ АППАРАТ для КРИСТАЛЛИЗУЮШМХСЯ АЛЮММНАТНЫХ РАСТВОРОВ(57) Изобретение позволяет обеспечить работоспособность аппарата в условиях быстрого осаждения кристаллов солей. Удаление кристаллов и кусочков накипи из нижней части растворной камеры осуществляется в камеру кипения по трубе. Непрерывность восходящего потока пульпы по трубе осуществляется за счет разности плотностей столбов раствора вне камеры кипения и кипяшего внутри ее раствора. 1 з.п.ф-лы. Ъ ил.Целью изобретения является обеспе чение работоспособности аппарата вУСЛОВИЯХ ПОВЫШЕННОГО осаждения КРИО.таллов солей при упаривании алюминатных растворов.На чертеже изображена схема выпар ного аппарата. Выпарной аппарат содержит верти кальный цилиндрический корпус 1, соосную греюшую камеру 2, камеру 3 кипения, сепаратор Ь. нижнюю частьрастворной камеры 5, трубу 6, патруб ки 7 и 8 для ввода раствора и греющего пара, соответственно. и патрубки 9, 10, 1 для вывода упаренного.Выпарной аппарат работает следующм образом. ОИсходный раствор по патрубку 7 вводится в верхнюю растворную камеру,движется по периферийным греюшм трубкам вниз и поступает в нижнюю растворную камеру 5. Затем по центральным греющим трубкам по восходящему потоку поступает в камеру 3 кипения. где вскипает вследствие пониженного павления в камере кипения и таким образом парообразование происходит за пределами поверхности нагрева. Разница плотностей кипящего и некипяше го раствора в камере кипения создает Циркуляционный напор. с помощью ко торого осуществляется циркуляция раствора и всасывание образовавшихся кристаллов солей по трубе 6 изнижней части растворной камеры 5 в камеру 3. Упаренный раствор выводитСЯ Через Патрубок 9. вторичный парч езщп) (э) 21 (61)через патрубок 10. Греющий пар попается в греющую камеру 2 по патрубку 8. конденсат греющего пара выводится по патрубку 11.Соединение трубой 6 камеры кипения 3 и нижней части растворной камеры 5 позволяет исключить накоплеие-кристаллов соли в растворной зкамере и обеспечить устойчивую цирдкуляцию раствора.1. Выпариой аппарат для кристалли зуюшмхся алюмииатных растворов, со держащий цилиндрический корпус с пат 4рубками для ввода раствора, греющего пара и вывода упаренного раствора,вторичного пара и конденсата. соосиую греюшую камеру, камеру кипения,расположенную над центральим пучком греюших трубок, растворную камеру и сепаратор. о т л и ч а ю ш и й с я тем, что. с целью ореолеченшя работоспособности аппарата в условиях быстрого осаждения кристаллов, нижняя часть растворной камеры и камера кипения соединены трубой. 2. выпарной аппарат по п.,о тл и ч а ю ш и й с я тем, что соотношение диаметров содиняющей трубы и грекших трубок составляет 2,0-5.0.Ответственный за выпуск Э.З.ФаИзова
