Сито Курилова.

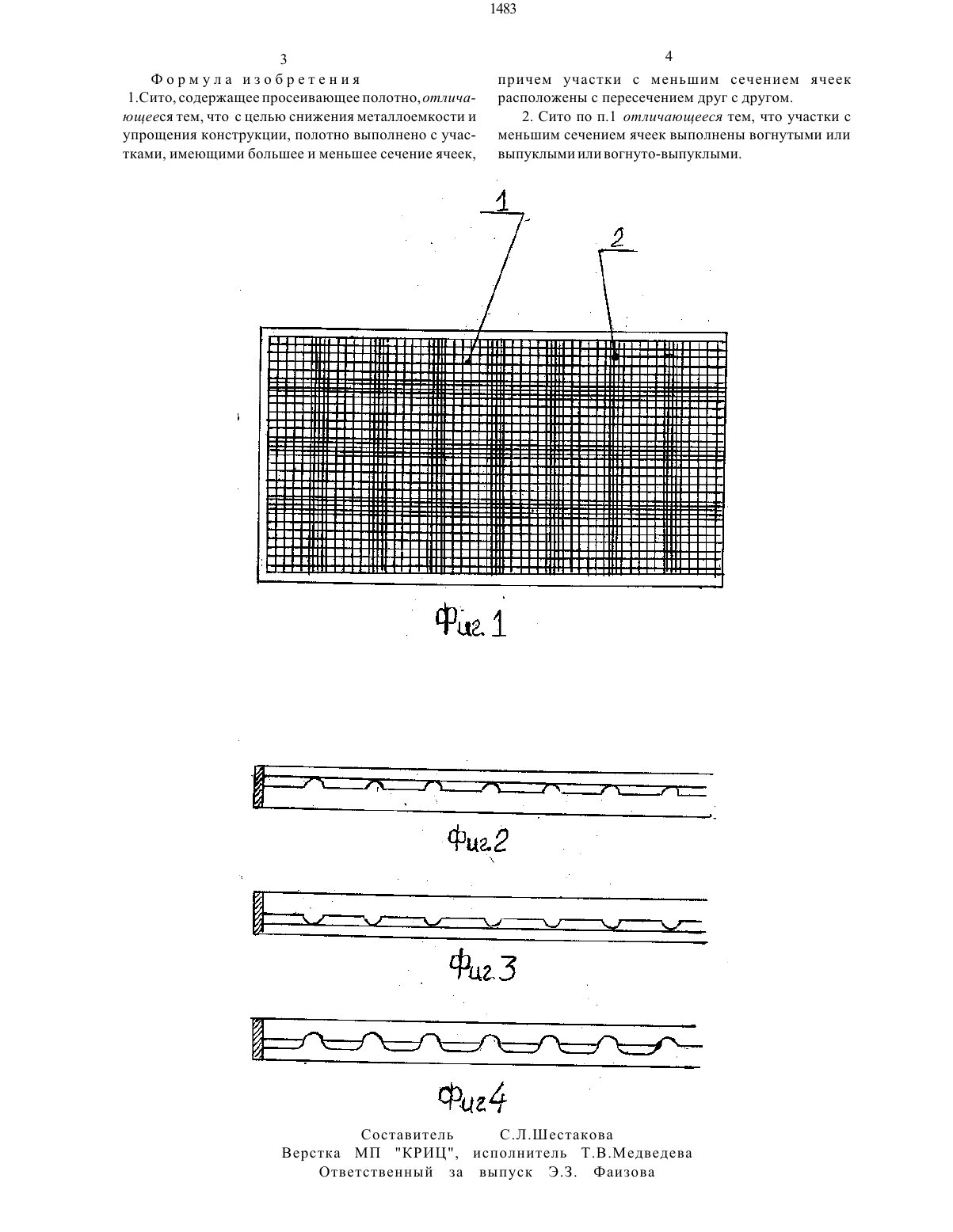

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССРМ 1567285,кл.В 07 В 1/00,1990(57) Изобретение относится к разделению твердых материалов по крупности и может быть использовано в различных отраслях промышленности.Сито содержит просеивающее полотно. Полотно выполнено с участками, имеющими большее и меньшее сечение ячеек. Участки с меньшим сечением ячеек расположены с пересечением друг с другом. Участки с меньшим сечением ячеек выполнены вогнутыми или выпуклыми или вогнуто-выпуклыми.Изобретение относится к разделению твердых материалов по крупности и может быть использовано в различных отраслях промышленности.Известно сито, содержащее просеивающую поверхность и тормозящие элементь 1,установленнь 1 е на ней (Авторское свидетельство СССР М 1567285, кл В 07 В 1/00,1990).Недостатком этого сита является большая материалоемкость и сложность устройства.Поставленная Цель достигается тем, что в сите,содержащем просеивающее полотно, согласно изобретению, полотно выполнено с участками,имеющими большее и меньшее сечение ячеек, причем участки с меньшим сечением ячеек расположены с пересечением друг с другом.Участки с меньшим сечением ячеек выполнены вогнутыми или выпуклыми или вогнуто-выпуклыми.Сущность изобретения заключается в следующем. Полотно выполнено с участками, имеющими большее и меньшее сечение ячеек, причем участки с меньшим сечением ячеек расположены с пересечением друг с другом. Попадая на участок с меньшим сечением ячеек материал задерживается и группируется. Материал, не попавший на эти участки, взаимодействует ссгруппировавшимися, как с препятствием (барьером),что приводит к интенсивному перемешиванию и просеиванию. На фиг.1 - показан общий вид сита. На фиг.2 - разрез с выпуклыми участками меньшего сечения ячеек . На фиг.3 - разрез с вогнутыми участками меньшего сечения ячеек. На фиг.4 - разрез с вогнуто-выпуклым участками меньшего сечения ячеек. Сито содержит просеивающее полотно 1, которое имеет участки меньшего сечения ячеек 2. Сито работает следующим образом. Просеивающий материал, попадая на участки 2 полотна 1, задерживается и группируется, что является барьером для остального материала. При вибрации остальной материал перемещается между сгруппировавшимся, соударяется с ним, и интенсивнее перемешивается и просеивается. Для увеличения времени существования барьера из сгруппировавшегося материала участки 2 выполняются вогнутыми. Для уменьшения количества не просеиванного материала участки 2 выполнены выпуклыми или вогнуто-выпуклыми. Для образования большего числа барьеров, участки 2 пересекаются друг с другом.3 4 Ф о р М у л а и з о б р е т е н и я причем участки с меньшим сечением ячеек 1.Сито, содержащее просеивающее полотнодтлича- расположены с пересечением друг с другом. ющееся тем, что с Целью снижения металлоемкости и 2. Сито по п.1 отличающееся тем, что участки суПрОЩВНИЯ КОНСТруКЦИИ, ПОЛОТНО ВЫПОЛНЕНО С учас- МСНЬШИМ СВЧВНИЗМ ячеек ВЫПОЛНСНЫ ВОГНУТЫМИ ИЛИ тками, ИМСЮЩИМИ большее И МЗНЬШВЕ сечение ЯЧВЕК, ВЫПуКЛЫМИ ИЛИ ВОГНУТО-ВЫПУКЛЫМИ.Составитель С.Л.Шестакова Верстка МП КРИЦ, исполнитель Т.В.Медведева Ответственный за выпуск ЭЗ. Фаизова
