Анкер Курилова.

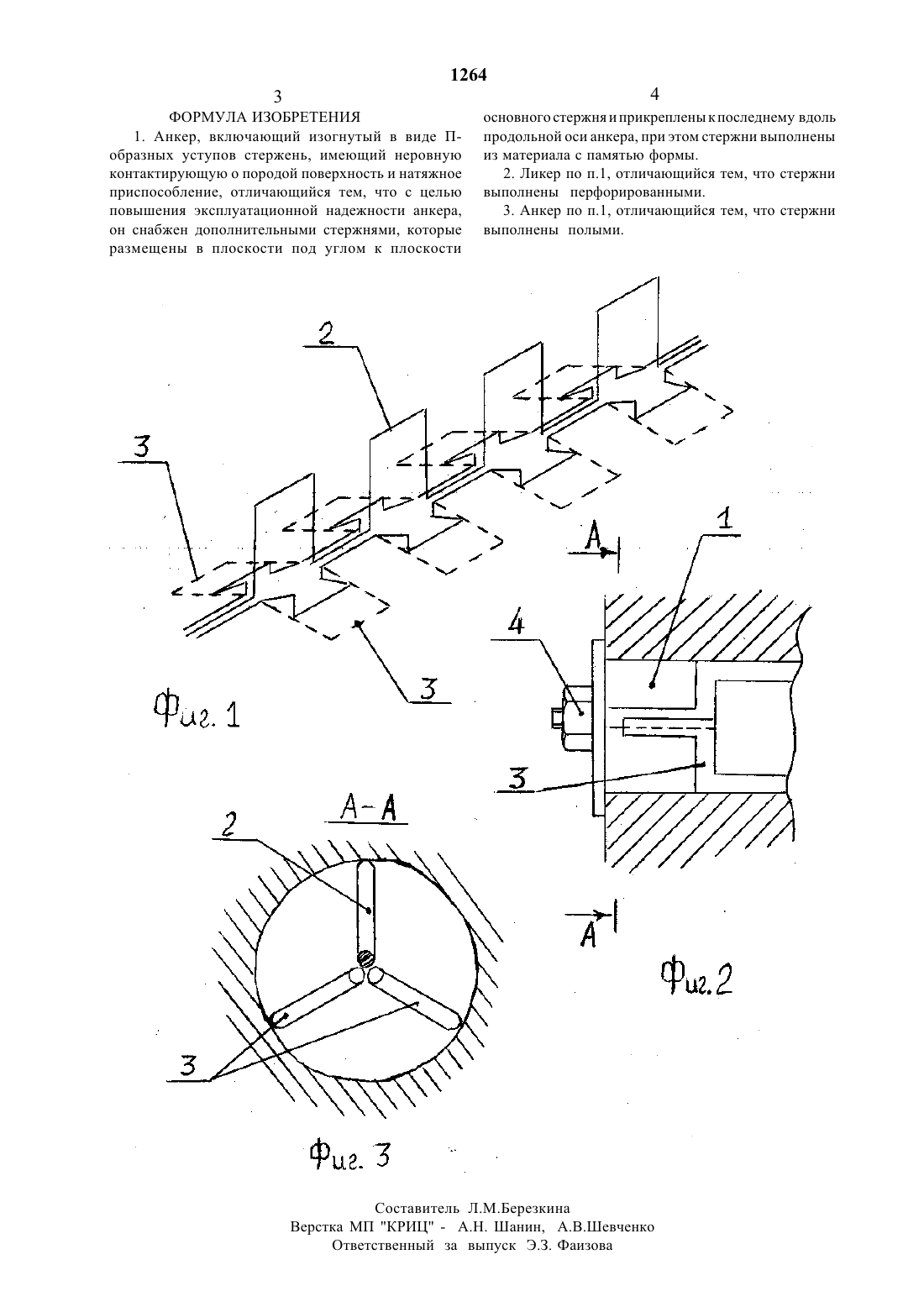

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР М 1364739,Е 21 Д 21/00, опублик. 1988.(57) Изобретение относится к анкерам для крепления горных выработок. Цель изобретения - повышение эксплуатационнойИзобретение относится к анкерам для крепления горных выработок.Известен анкер, включающий изогнутый в виде Побразных уступов стержень, имеющий неровную контактирующую с породой поверхность и натяжное приспособление. (Авторское свидетельство СССР Не 1346739, М.Кл Е 21 Д 21/00, 1988).Недостатком известного анкера является его недостаточная эксплуатационная надежность.Цель изобретения - повышение эксплуатационной надежности анкера.Поставленная Цель достигается тем, что анкер,включающий изогнутый в виде П-образных уступов стержень, имеющий неровную контактирующую с породой поверхность и натяжное приспособление,согласно изобретению снабжен дополни тельными стержнями, которые размещены в плоскости под углом к плоскости основного стержня и прикреплены к последнему вдоль продольной оси анкера, при этом стержни выполнены из материала с памятью формы.Стержни могут быть выполнены перфорированными или полыми.Сущность изобретения заключается в следующем.Нагреваясь, дополнительные стержни изменяют свою форму и расклиниваются в скважине. При охлаждении стержней анкера они принимаютАнкер включает изогнутый в виде П-образных уступов стержень имеющий неровную контактирующую с породой поверхность и натяжное приспособление. Анкер снабжен дополнительными стержнями, которые размещены в плоскости под углом к плоскости основного стержня и прикреплены к последнему вдоль продольной оси анкера, при этом стержни выполнены из материала с памятью формы. Стержни могут быть выполнены перфорированными или полыми.исходную форму и анкер легко выниматься из скважины.Стержни выполнены из сплава с обратимым мартенсистым превращением, например, СиА 12 п и подвергнуты предварительной термообработке.На фиг.1 - изображено расположение основного и дополни тельных стержней в пространстве скважины в исходном и расклиниваемом положениях.Анкер содержит основной П-образный стержень 2 и прикрепленные к нему под разными углами, по меньшей мере 2 дополнительных П-образных стержня 3, выполненных из сплава с памятью формы,размещенных в скважине 1 и натяжное приспособление 4.Анкер работает следующим образом.Стержни 2,3 помещают в скважину 1 и нагревают,дополнительные стержни 3 изменяют свою форму и расклиниваются в скважине 1. Производят закрепление основного стержня 2 на контуре выработки натяжным устройством 4. При необходимости вынуть анкер стержни 3 охлаждают. Для сокращения времени на установку и съем анкера дополнительные стержни выполнены перфорированными или полыми.3 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Анкер, включающий изогнутый в виде Побразных уступов стержень, имеющий неровную контактирующую о породой поверхность и натяжное приспособление, отличающийся тем, что с Целью повышения эксплуатационной надежности анкера,он снабжен дополнительными стержнями, которые размещены в плоскости под углом к плоскостиосновного стержня и прикреплены к последнему вдоль продольной оси анкера, при этом стержни выполнены из материала с памятью формы.2. Ликер по п.1, отличающийся тем, что стержни выполнены перфорированными.3. Анкер по п.1, отличающийся тем, что стержни выполнены полыми.Верстка МП КРИЦ - А.Н. Шанин, А.В.Шевченко Ответственный за выпуск Э.3. Фаизова
