Рельсовый костыль
Формула / Реферат
Использование: в рельсовых путях. Сущность изобретения: костыль содержит головку 1, граненый стержень с участками 2, 3 и 4, острие 5 и лезвие 6. Боковые грани стержня на участке 3 скошены в поперечной вертикальной плоскости, сходясь вверх в сторону вертикальной оси стержня.
Текст

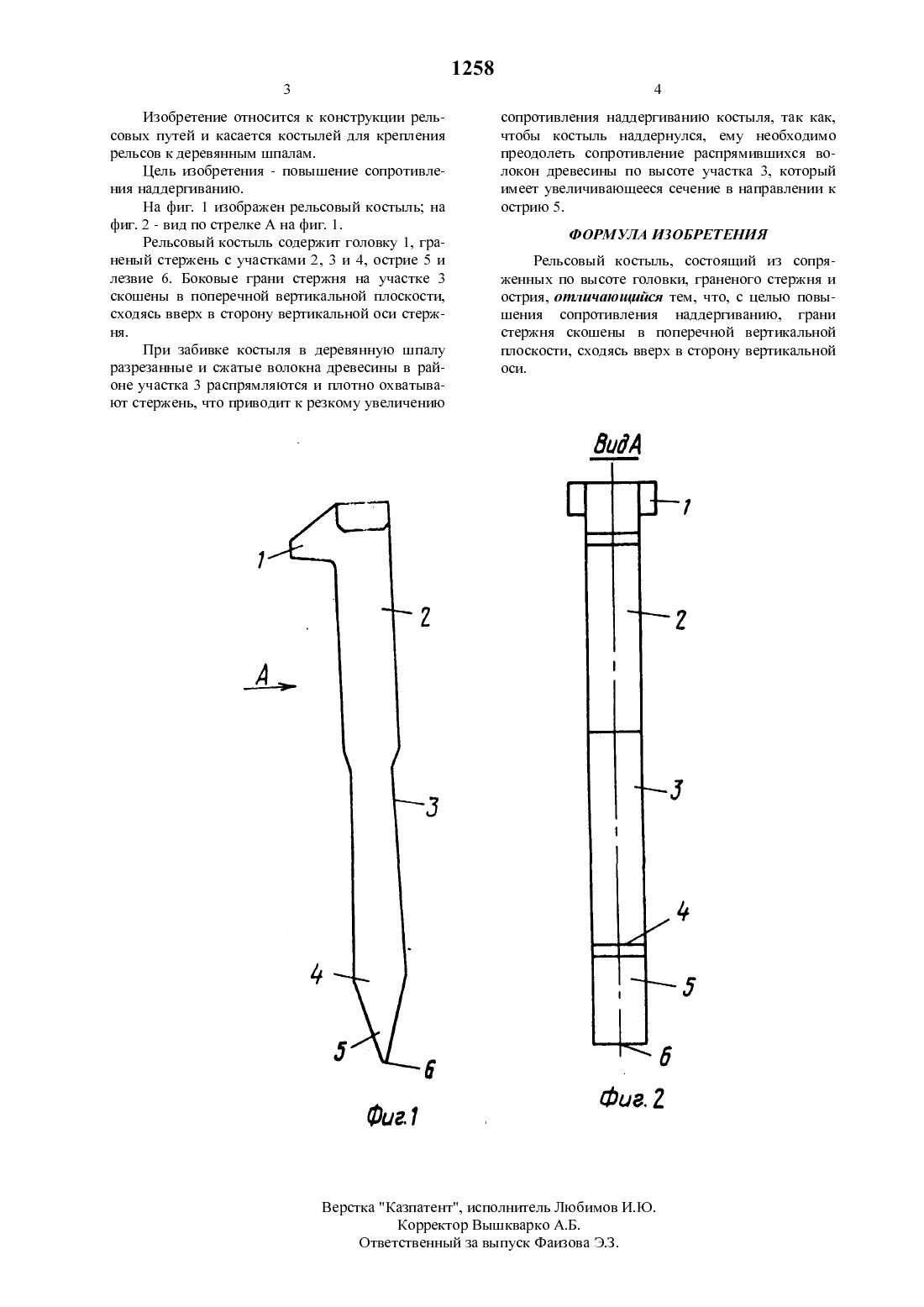

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(57) Использование в рельсовых путях. Сущность изобретения костыль содержит головку 1,граненый стержень с участками 2, 3 и 4, острие 5 и лезвие 6. Боковые грани стержня на участке 3(73 МП НТЦ Горные машины скошены в поперечной вертикальной плоскости,(56) Патент США Не 1440444, кл. Е 01 В 9/06, сходясь вверх в сторону вертикальной оси стерж 1923. ня.Изобретение относится к конструкции рельсовых путей и касается костылей для крепления рельсов к Деревянным шпалам.На фиг. 1 изображен рельсовый костыль на фиг. 2 - вид по стрелке А на фиг. 1.Рельсовый костыль содержит головку 1, граненый стержень с участками 2, 3 и 4, острие 5 и лезвие 6. Боковые грани стержня на участке 3 скошены в поперечной вертикальной плоскости,сходясь вверх в сторону вертикальной оси стержня.При забивке костыля в деревянную шпалу разрезанные и сжатые волокна Древесины в районе участка 3 распрямляются и плотно охватывают стержень, что приводит к резкому увеличениюсопротивления наддергиванию костыля, так как,чтобы костыль наддернулся, ему необходимо преодолеть сопротивление распрямившихся волокон древесины по высоте участка 3, который имеет увеличивающееся сечение в направлении к острию 5.Рельсовый костыль, состояший из сопряженных по высоте головки, граненого стержня и острия, отличающийся тем, что, с Целью повышения сопротивления наддергиванию, грани стержня скошены в поперечной вертикальной плоскости, сходясь вверх в сторону вертикальной оси.тк птнт иплнитль имв Ве с аКаз а е , с о е Люб о ИЮ Корректор Вышкварко А.Б. тв т тв нный вып к и в . . Оесе за сФазоаЭ 3
МПК / Метки
МПК: E01B 9/06
