Способ проветривания транспортных горных выработок

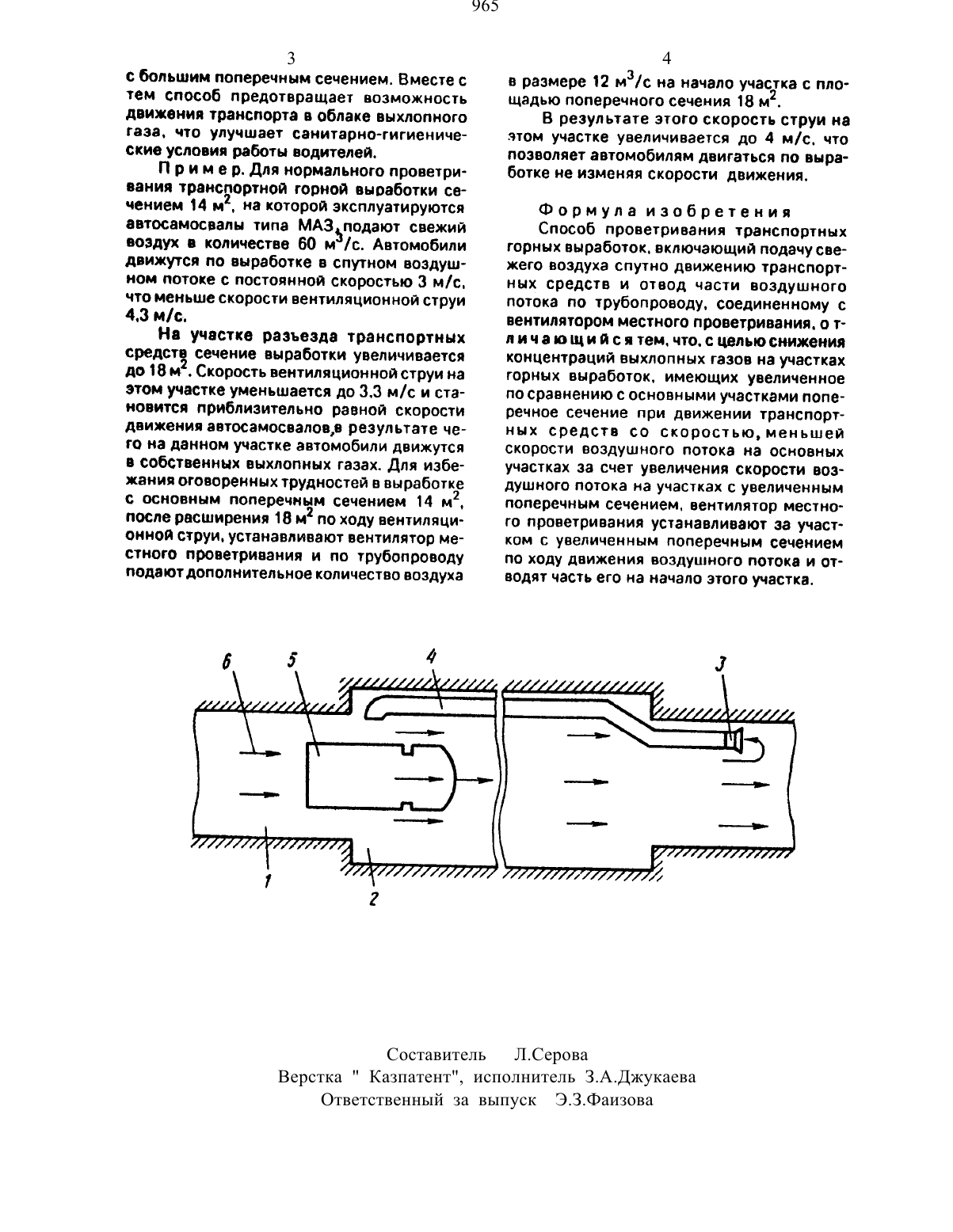

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ(56) Ксенофонтова А. И. Справочник по рудничной вентиляции. М. 1962. с. 395.Авторское свидетельство СССР М 381791. кл. Е 21 Р 1/00.1971.(54) СПОСОБ ПРОВЕТРИВАНИЯ ТРАНСПОРТНЫХ ГОРНЫХ ВЫРАБОТОК(57) Изобретение относится к горному делу. Цель снижение концентраций выхлопных газов на участках горных выработок. имеющих увеличенное по сравнению с основны Изобретение относится к горному делу и может быть применено для проветривания горных выработок.Цель изобретения - снижение концентраций выхлопных газов на участках горных выработок. имеющих увеличенное по сравнению с основными участками поперечное сечение при движении транспортных средств со скоростью, меньшей скорости воздушного потока на основных участках за счет увеличения скорости воздушного потока на участках с увеличенным поперечным сечением.На чертеже показана схема осуществления предлагаемого способа проветривания транспортной выработки.Схема включает транспортную выработку 1 основного сечения. участок 2 транс РЕСПУБЛИКА КАЗАХСТАНми участками поперечное сечение при движении транспортных средств со скоростью. меньшей скорости воздушного потока на основных участках. за счет увеличения скорости воздушного потока на участках с увеличенным поперечным сечением. Свежий воздух подают спутно движению транспортных средстщчасть воздушного потока отводится по трубопроводу. который соединен с вентилятором местного проветривания. Последний устанавливают за участком с увеличенным поперечным сечением по ходу движения воздушного потока и отводят часть его на начало этого участка. В результате скорость вентиляционной струи на участке разъезда транспортных средств увеличивается. что позволяет автомобилям двигаться по выработке, не изменяя скорости движения. 1 ил.портной выработки увеличенного сечения. вентилятор З местного проветривания. трубопровод 4. транспортные средства 5 и направление 6 воздушного потока.Способ осуществляют следующим образом. В выработке 1 с основным поперечным сечением после участка 2 с увеличенным поперечным сечением по ходу вентиляционной струи устанавливают вентилятор 3 местного проветривания. По трубопроводу 4 подают дополнительное количество воздуха на начало участка 2 выработки с увеличенНЫМ ПОПСРСЧНЬТМ ССЧСНИСМ.Предлагаемый способ обеспечивает нормальный режим работы транспортных средств. т. е. позволяет транспорту двигаться,не снижая скорости на участке выработкис большим поперечным сечением. Вместе с тем способ предотвращает возможность движения транспорта в облаке выхлопного газа, ЧТО улучшает санитарно-гигиенические условия работы водителей.П р и м е р. для нормального проветривания трвнспортной горной выработки сечением 14 м на которой эксплуатируются автосамосвалы типа мАзьподают свежий воздух в количестве 60 м /с. Автомобили движутся по выработке в спутном воздушном потоке с постоянной скоростью 3 м/с. что меньше скорости вентиляционной струи 4.3 м/с.На участке разъезда транспортных средств сечение выработки увеличивается до 18 м 2. Скорость вентиляционной струи на этом участке уменьшается до 3.3 м/с и становится приблизительно равной скорости движения автосамосвалов результате чего на данном участке автомобили движутся в собственных выхлопных газах. для избежания оговоренных трудностей в выработке с основным поперечным сечением 14 м 2 после расширения 18 м по ходу вентиляционной струи. устанавливают вентилятор местного проветривания и по трубопроводу подают дополнительное количество воздухав размере 12 мз/с на начало участка с площадью поперечного сечения 18 м 2.В результате этого скорость струи на этом участке увеличивается до 4 м/с. что позволяет автомобилям двигаться по выработке не изменяя скорости движения.Способ проветривания транспортных горных выработок. включающий подачу свежего воздуха спутно движению транспортных средств и отвод части воздушного потока по трубопроводу. соединенному с вентилятором местного проветривания. о тл и ч а ю щ и й с я тем. что. с целью снижения концентраций выхлопных газов на участках горных выработок, имеющих увеличенное по сравнению с основными участками поперечное сечение при движении транспортных средств со скоростью, меньшей скорости воздушного потока на основных участках за счет увеличения скорости воздушного потока на участках с увеличенным поперечным сечением. вентилятор местного проветриванив устанавливают за участком с увеличенным поперечным сечением по ходу движения воздушного потока и отводят часть его на начало этого участка.Л.Серова Верстка Казпатент, Исполнитель 3.А.Джукаева Ответственный за выпуск Э.З.ФаИ 3 ова
