Минералды тыңайтқышты енгізуге арналған машинаМашина для внесения минеральных удобрений

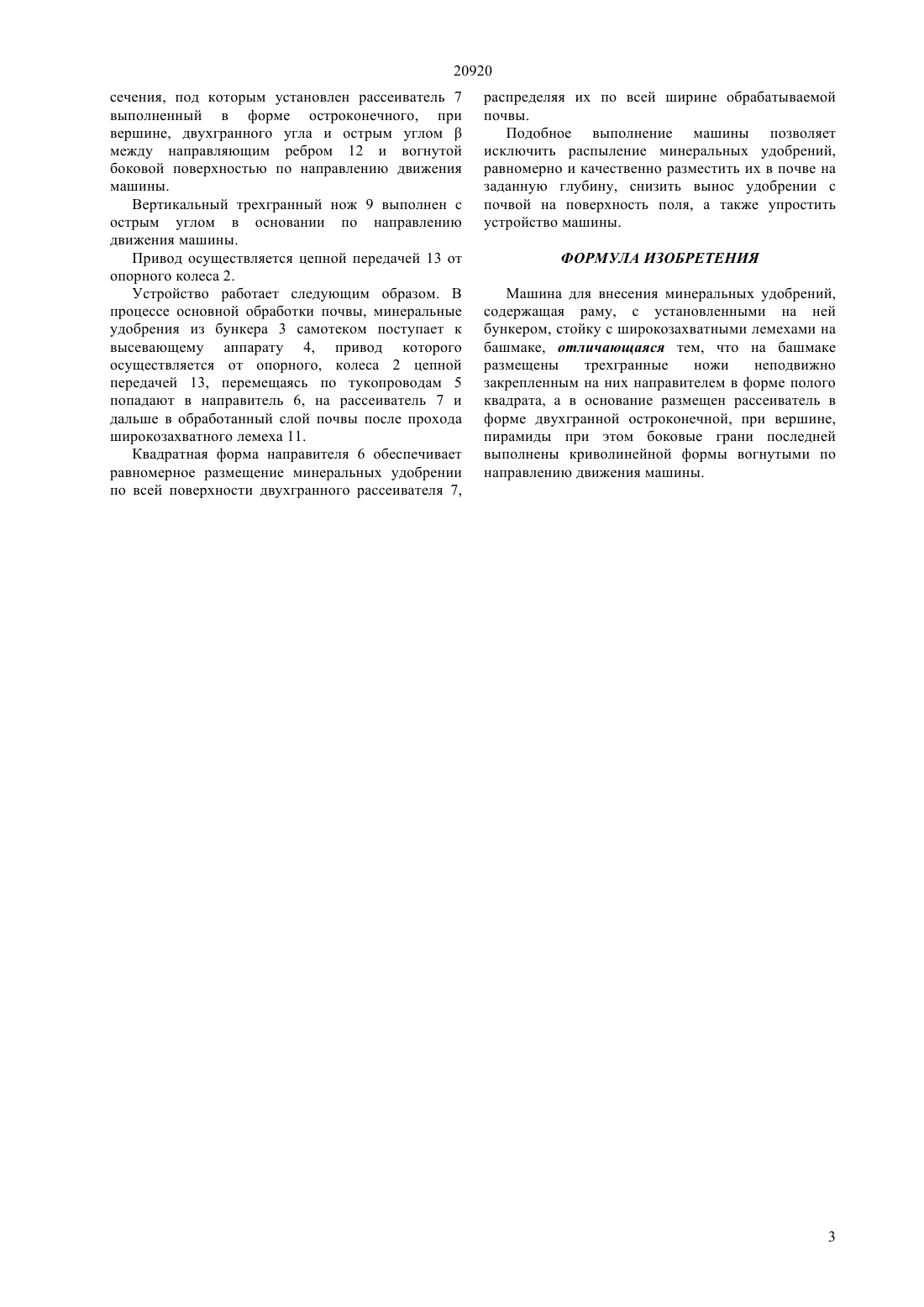

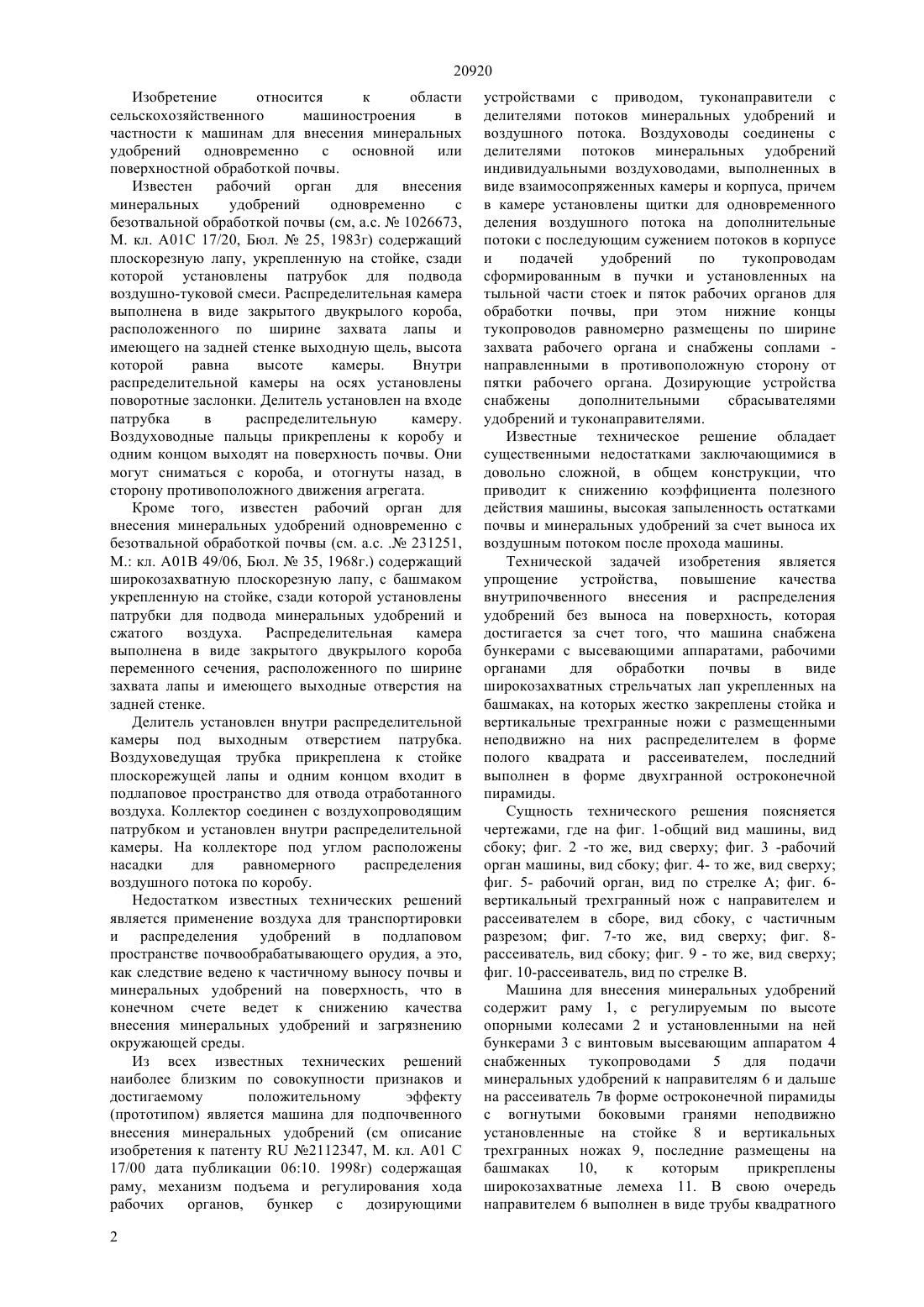

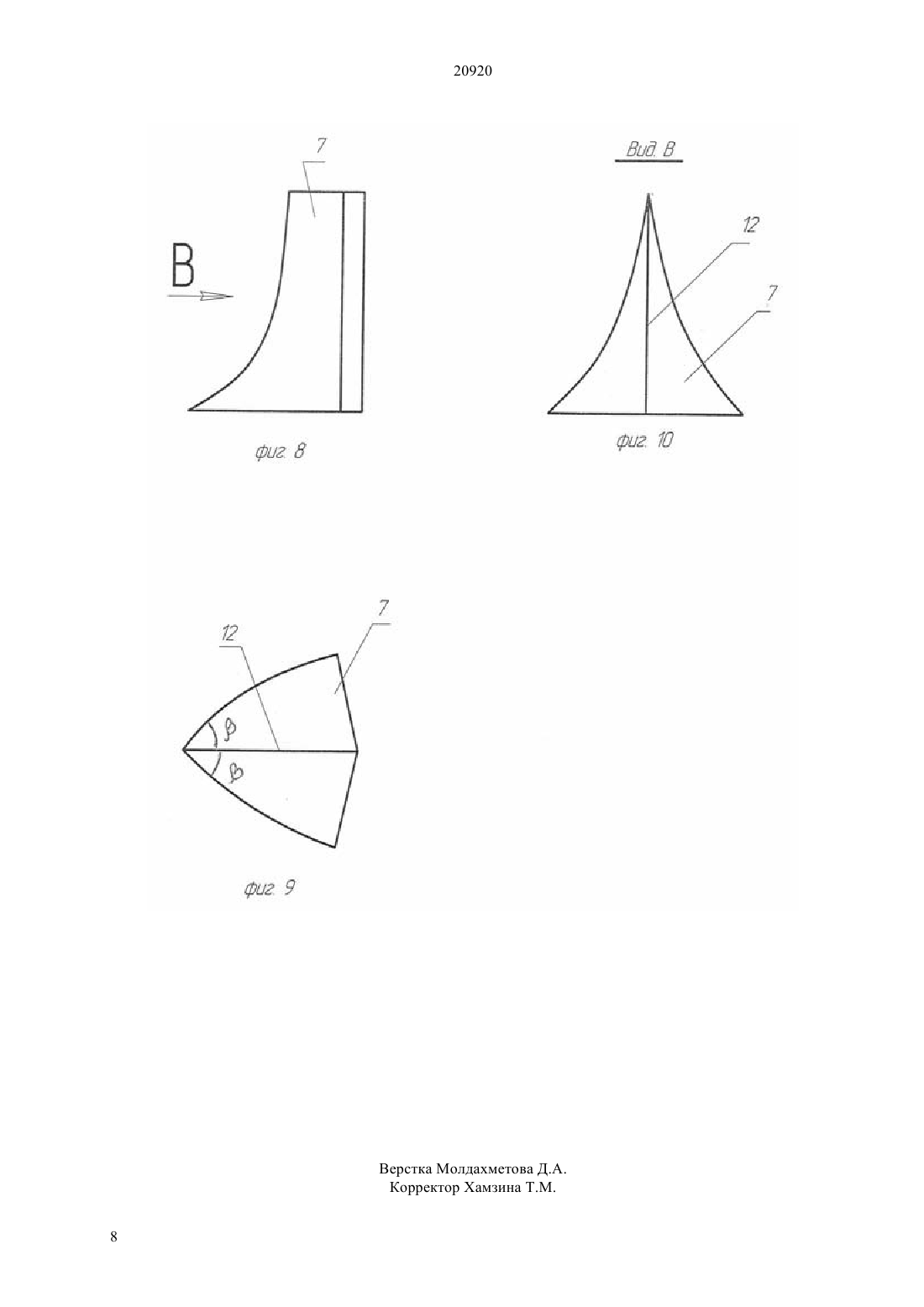

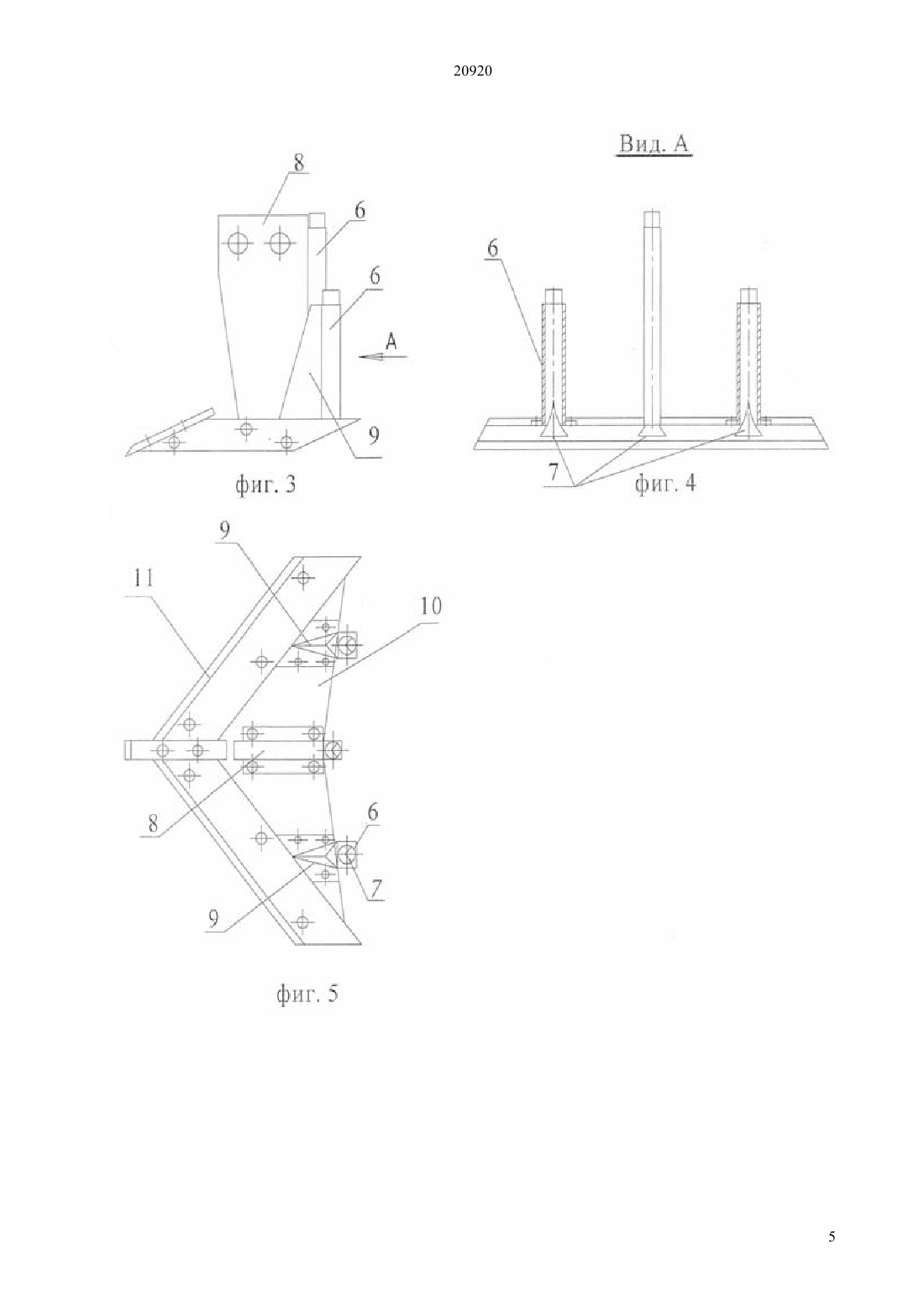

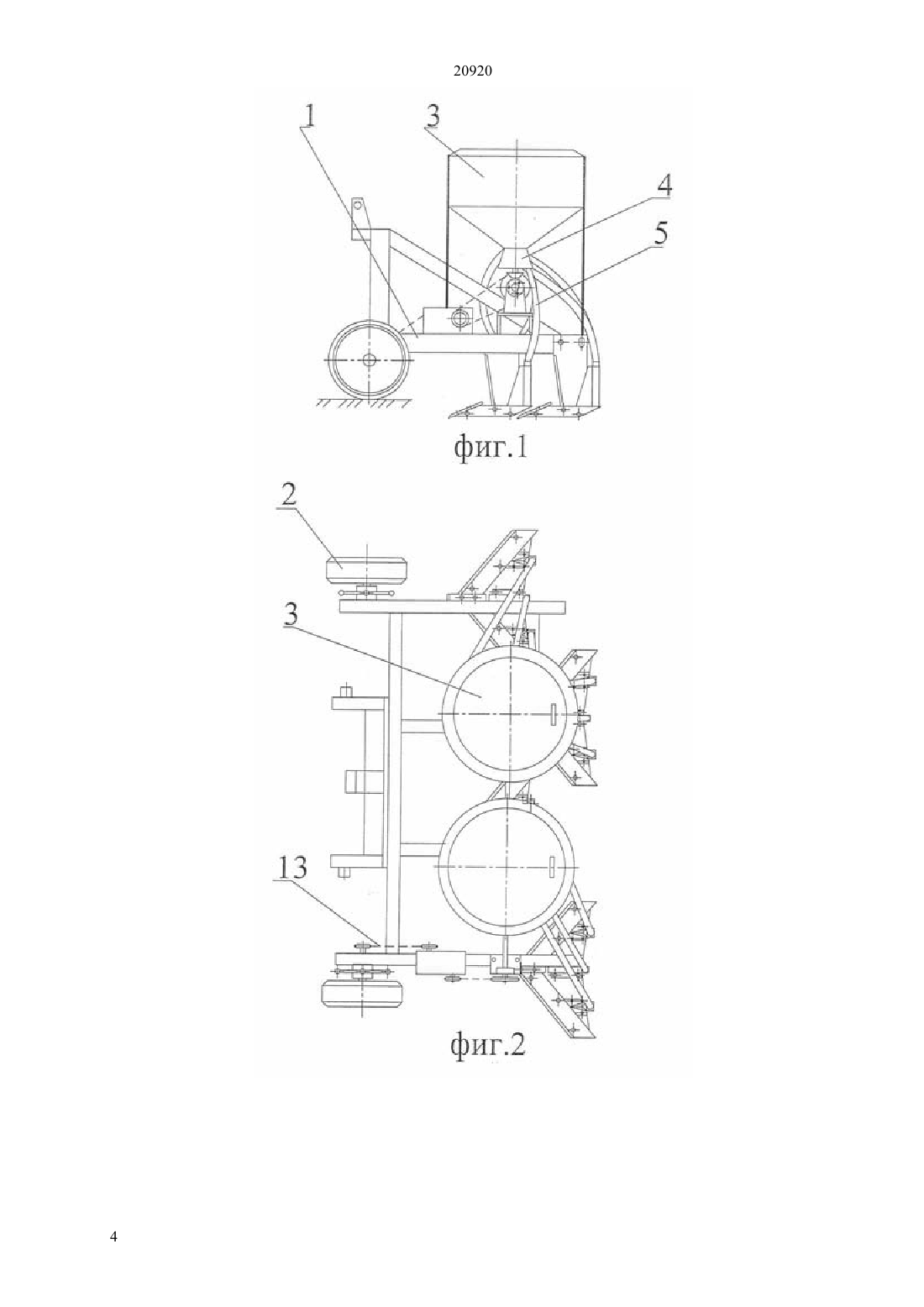

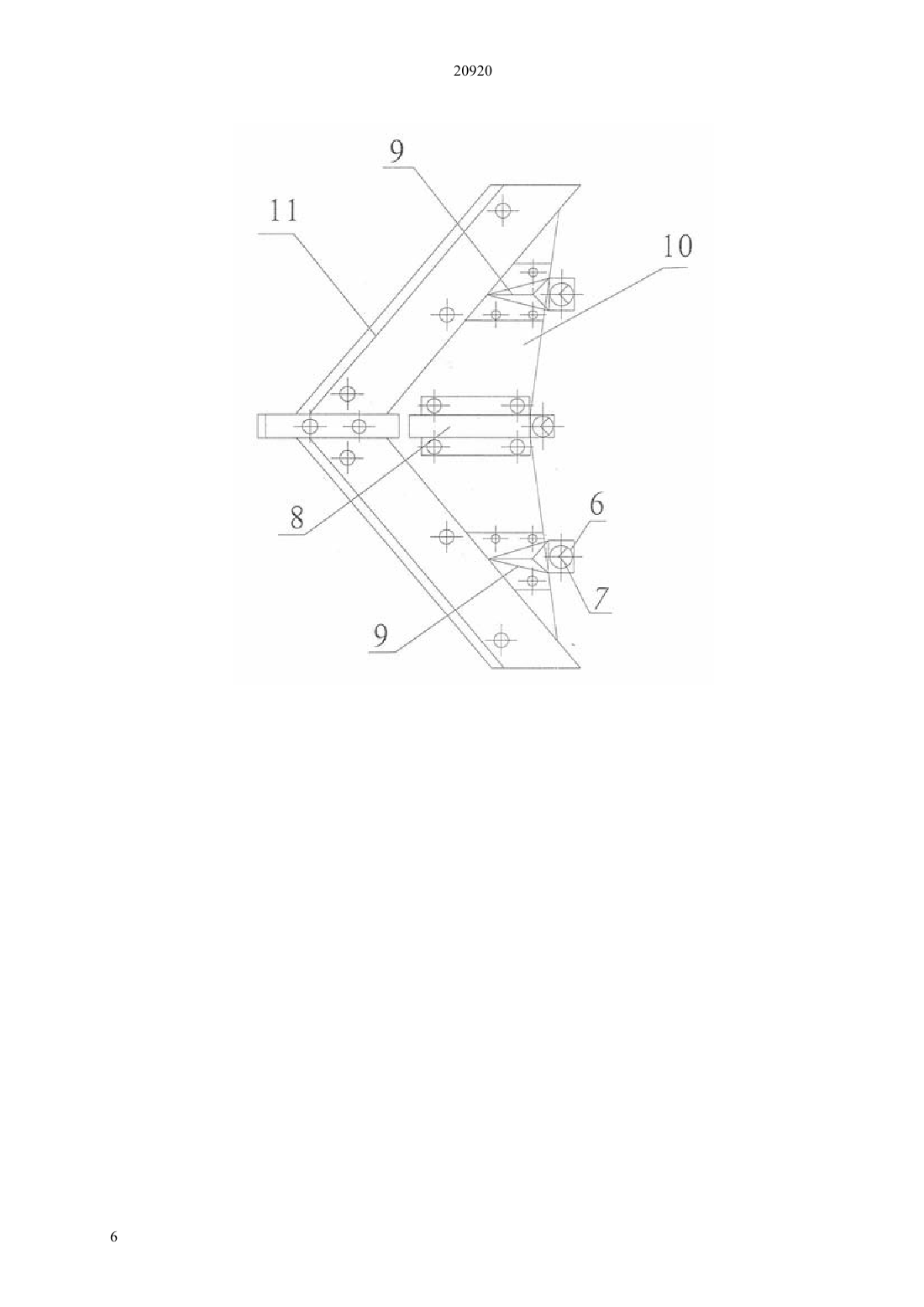

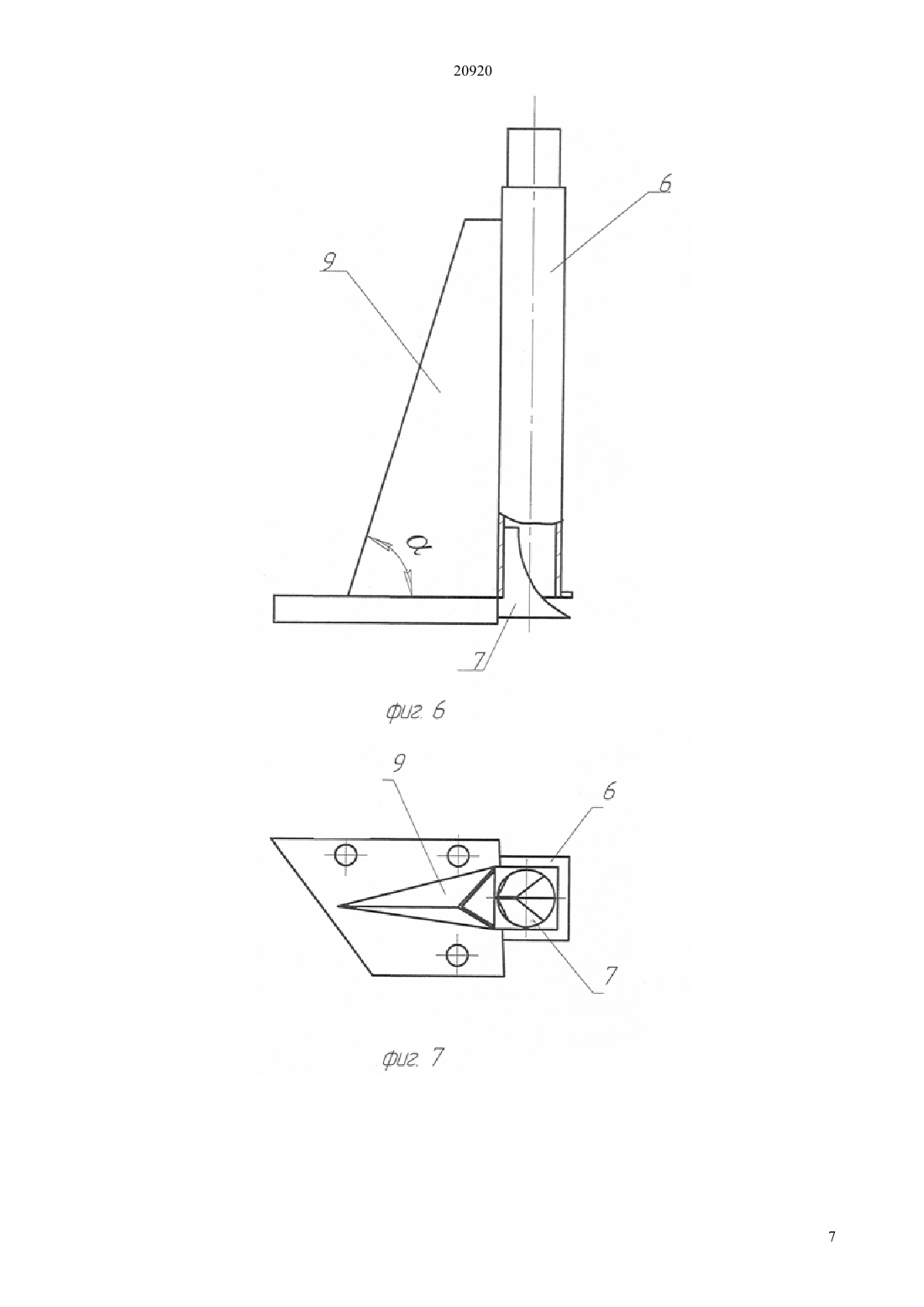

(51) 01 17/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ внутрипочвенного внесения и распределения удобрений без выноса на поверхность, которая достигается за счет того, что машина снабжена рабочими органами для обработки почвы в виде широкозахватных лемехов 11 укрепленных на башмаках 10, на которых размещены жестко стойка 8 и вертикальные трехгранные ножи 9 с размещенными на них направителем 6 в форме полого квадрата и рассеивателем 7 в форме остроконечной пирамиды с выгнутыми боковыми гранями. Подобное выполнение машины позволяет исключить распыление минеральных удобрений,равномерно и качественно разместить их в почве на заданную глубину, снизить вынос удобрении с почвы на поверхность поля, а также упростить устройство машины.(72) Адуов Мубарак Каспаков Есеналы Жаксылыкович Тулегенов Талгат Конысбаевич Абильденов Жасулан Бектемисович(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(54) МАШИНА ДЛЯ ВНЕСЕНИЯ МИНЕРАЛЬНЫХ УДОБРЕНИЙ(57) Изобретение относится к области сельскохозяйственного машиностроения,в частности к машинам для внесения минеральных удобрений одновременного с основной или поверхностной обработкой почвы. Технической задачей изобретения является упрощение устройства, повышения качества 20920 Изобретение относится к области сельскохозяйственного машиностроения в частности к машинам для внесения минеральных удобрений одновременно с основной или поверхностной обработкой почвы. Известен рабочий орган для внесения минеральных удобрений одновременно с безотвальной обработкой почвы (см, а.с.1026673,М. кл. А 01 С 17/20, Бюл.25, 1983 г) содержащий плоскорезную лапу, укрепленную на стойке, сзади которой установлены патрубок для подвода воздушно-туковой смеси. Распределительная камера выполнена в виде закрытого двукрылого короба,расположенного по ширине захвата лапы и имеющего на задней стенке выходную щель, высота которой равна высоте камеры. Внутри распределительной камеры на осях установлены поворотные заслонки. Делитель установлен на входе патрубка в распределительную камеру. Воздуховодные пальцы прикреплены к коробу и одним концом выходят на поверхность почвы. Они могут сниматься с короба, и отогнуты назад, в сторону противоположного движения агрегата. Кроме того, известен рабочий орган для внесения минеральных удобрений одновременно с безотвальной обработкой почвы (см. а.с. . 231251,М. кл. А 01 В 49/06, Бюл.35, 1968 г.) содержащий широкозахватную плоскорезную лапу, с башмаком укрепленную на стойке, сзади которой установлены патрубки для подвода минеральных удобрений и сжатого воздуха. Распределительная камера выполнена в виде закрытого двукрылого короба переменного сечения, расположенного по ширине захвата лапы и имеющего выходные отверстия на задней стенке. Делитель установлен внутри распределительной камеры под выходным отверстием патрубка. Воздуховедущая трубка прикреплена к стойке плоскорежущей лапы и одним концом входит в подлаповое пространство для отвода отработанного воздуха. Коллектор соединен с воздухопроводящим патрубком и установлен внутри распределительной камеры. На коллекторе под углом расположены насадки для равномерного распределения воздушного потока по коробу. Недостатком известных технических решений является применение воздуха для транспортировки и распределения удобрений в подлаповом пространстве почвообрабатывающего орудия, а это,как следствие ведено к частичному выносу почвы и минеральных удобрений на поверхность, что в конечном счете ведет к снижению качества внесения минеральных удобрений и загрязнению окружающей среды. Из всех известных технических решений наиболее близким по совокупности признаков и достигаемому положительному эффекту(прототипом) является машина для подпочвенного внесения минеральных удобрений (см описание изобретения к патенту 2112347, М. кл. А 01 С 17/00 дата публикации 0610. 1998 г) содержащая раму, механизм подъема и регулирования хода рабочих органов, бункер с дозирующими 2 устройствами с приводом, туконаправители с делителями потоков минеральных удобрений и воздушного потока. Воздуховоды соединены с делителями потоков минеральных удобрений индивидуальными воздуховодами, выполненных в виде взаимосопряженных камеры и корпуса, причем в камере установлены щитки для одновременного деления воздушного потока на дополнительные потоки с последующим сужением потоков в корпусе и подачей удобрений по тукопроводам сформированным в пучки и установленных на тыльной части стоек и пяток рабочих органов для обработки почвы, при этом нижние концы тукопроводов равномерно размещены по ширине захвата рабочего органа и снабжены соплами направленными в противоположную сторону от пятки рабочего органа. Дозирующие устройства снабжены дополнительными сбрасывателями удобрений и туконаправителями. Известные техническое решение обладает существенными недостатками заключающимися в довольно сложной, в общем конструкции, что приводит к снижению коэффициента полезного действия машины, высокая запыленность остатками почвы и минеральных удобрений за счет выноса их воздушным потоком после прохода машины. Технической задачей изобретения является упрощение устройства, повышение качества внутрипочвенного внесения и распределения удобрений без выноса на поверхность, которая достигается за счет того, что машина снабжена бункерами с высевающими аппаратами, рабочими органами для обработки почвы в виде широкозахватных стрельчатых лап укрепленных на башмаках, на которых жестко закреплены стойка и вертикальные трехгранные ножи с размещенными неподвижно на них распределителем в форме полого квадрата и рассеивателем, последний выполнен в форме двухгранной остроконечной пирамиды. Сущность технического решения поясняется чертежами, где на фиг. 1-общий вид машины, вид сбоку фиг. 2 -то же, вид сверху фиг. 3 -рабочий орган машины, вид сбоку фиг. 4- то же, вид сверху фиг. 5- рабочий орган, вид по стрелке А фиг. 6 вертикальный трехгранный нож с направителем и рассеивателем в сборе, вид сбоку, с частичным разрезом фиг. 7-то же, вид сверху фиг. 8 рассеиватель, вид сбоку фиг. 9 - то же, вид сверху фиг. 10-рассеиватель, вид по стрелке В. Машина для внесения минеральных удобрений содержит раму 1, с регулируемым по высоте опорными колесами 2 и установленными на ней бункерами 3 с винтовым высевающим аппаратом 4 снабженных тукопроводами 5 для подачи минеральных удобрений к направителям 6 и дальше на рассеиватель 7 в форме остроконечной пирамиды с вогнутыми боковыми гранями неподвижно установленные на стойке 8 и вертикальных трехгранных ножах 9, последние размещены на башмаках 10,к которым прикреплены широкозахватные лемеха 11. В свою очередь направителем 6 выполнен в виде трубы квадратного 20920 сечения, под которым установлен рассеиватель 7 выполненный в форме остроконечного, при вершине, двухгранного угла и острым угломмежду направляющим ребром 12 и вогнутой боковой поверхностью по направлению движения машины. Вертикальный трехгранный нож 9 выполнен с острым углом в основании по направлению движения машины. Привод осуществляется цепной передачей 13 от опорного колеса 2. Устройство работает следующим образом. В процессе основной обработки почвы, минеральные удобрения из бункера 3 самотеком поступает к высевающему аппарату 4, привод которого осуществляется от опорного, колеса 2 цепной передачей 13, перемещаясь по тукопроводам 5 попадают в направитель 6, на рассеиватель 7 и дальше в обработанный слой почвы после прохода широкозахватного лемеха 11. Квадратная форма направителя 6 обеспечивает равномерное размещение минеральных удобрении по всей поверхности двухгранного рассеивателя 7, распределяя их по всей ширине обрабатываемой почвы. Подобное выполнение машины позволяет исключить распыление минеральных удобрений,равномерно и качественно разместить их в почве на заданную глубину, снизить вынос удобрении с почвой на поверхность поля, а также упростить устройство машины. ФОРМУЛА ИЗОБРЕТЕНИЯ Машина для внесения минеральных удобрений,содержащая раму, с установленными на ней бункером, стойку с широкозахватными лемехами на башмаке, отличающаяся тем, что на башмаке размещены трехгранные ножи неподвижно закрепленным на них направителем в форме полого квадрата, а в основание размещен рассеиватель в форме двухгранной остроконечной, при вершине,пирамиды при этом боковые грани последней выполнены криволинейной формы вогнутыми по направлению движения машины.
