Сусымалы материалдарды себуге арналған құрылғыУстройство для высева сыпучих материалов

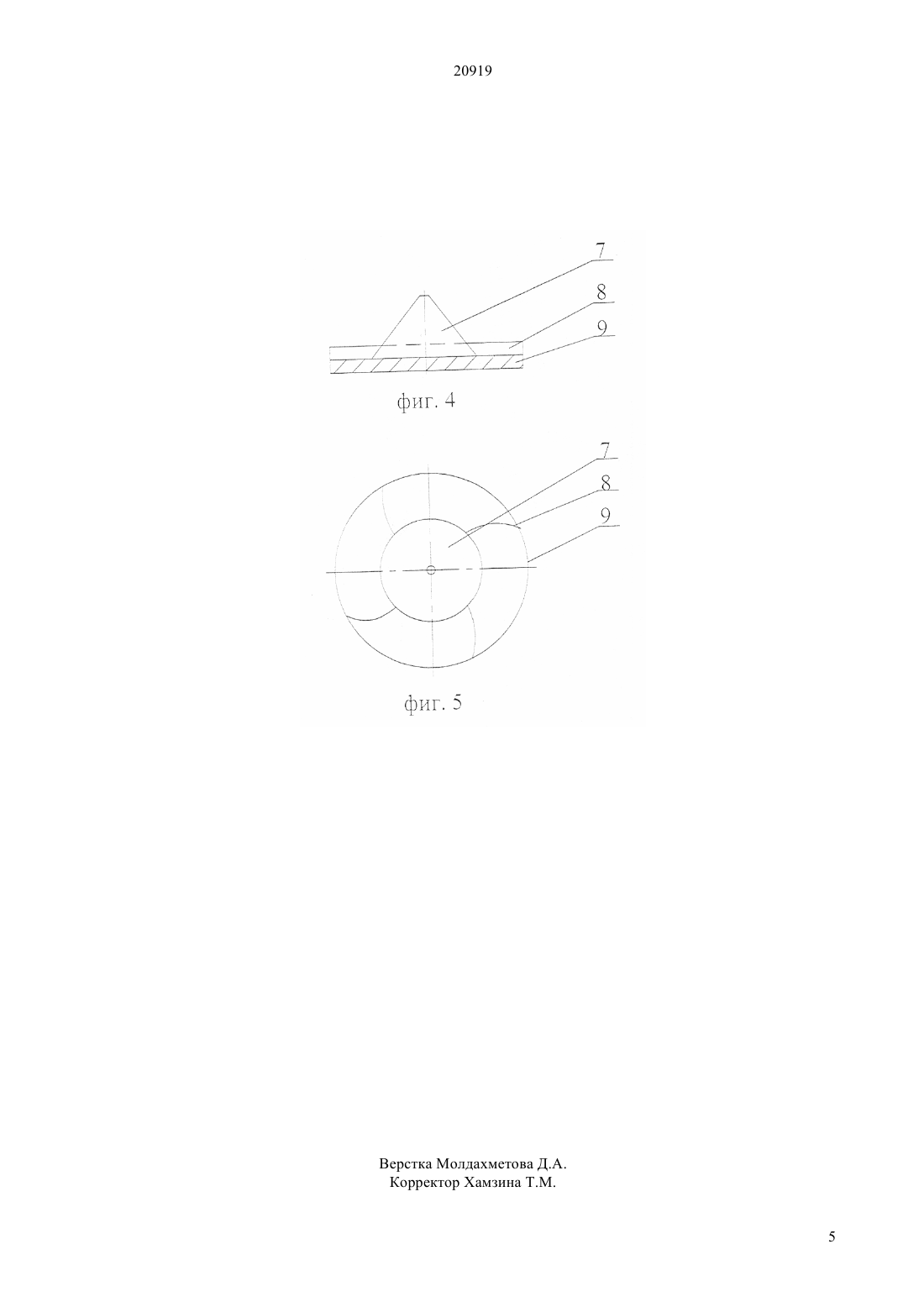

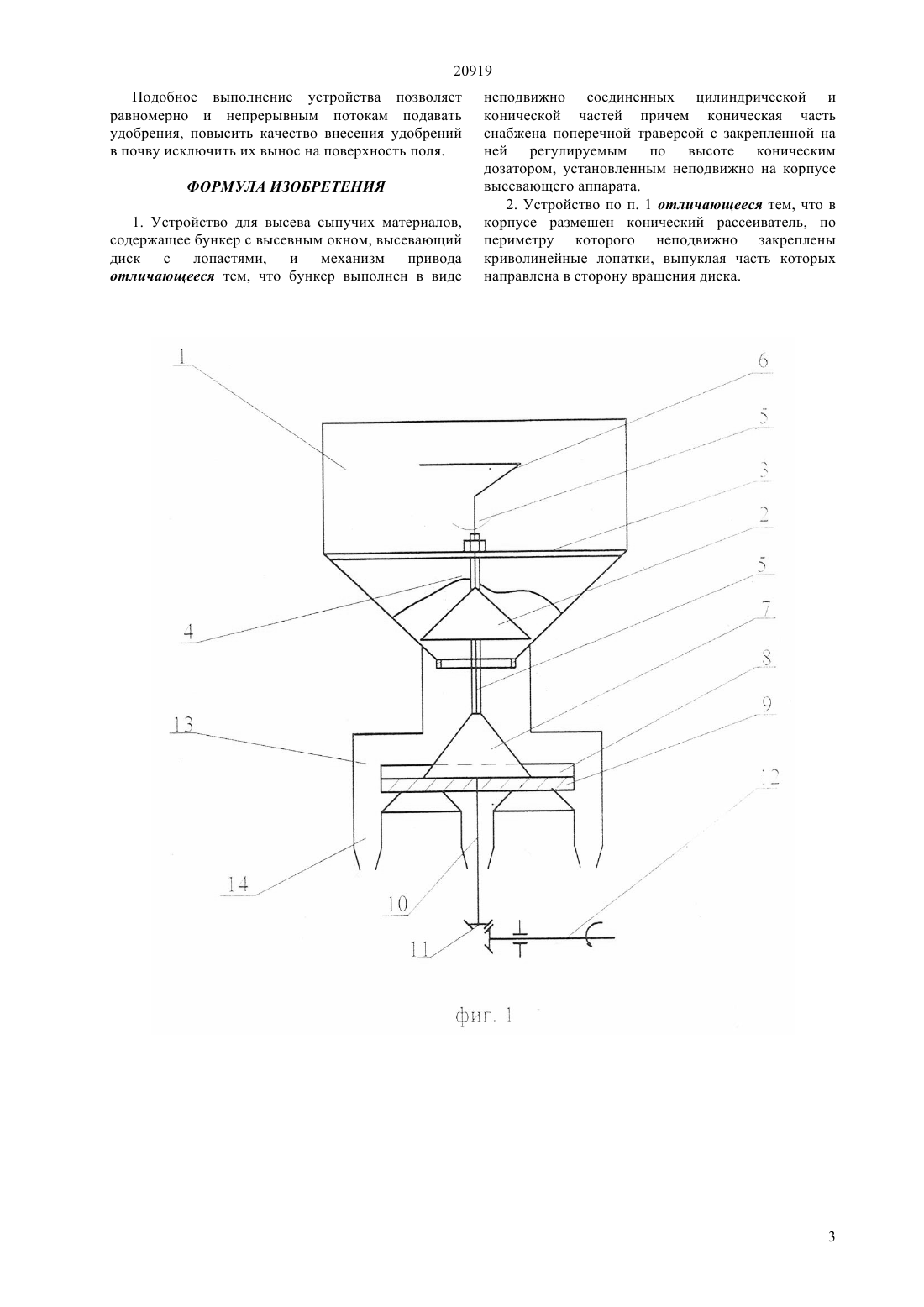

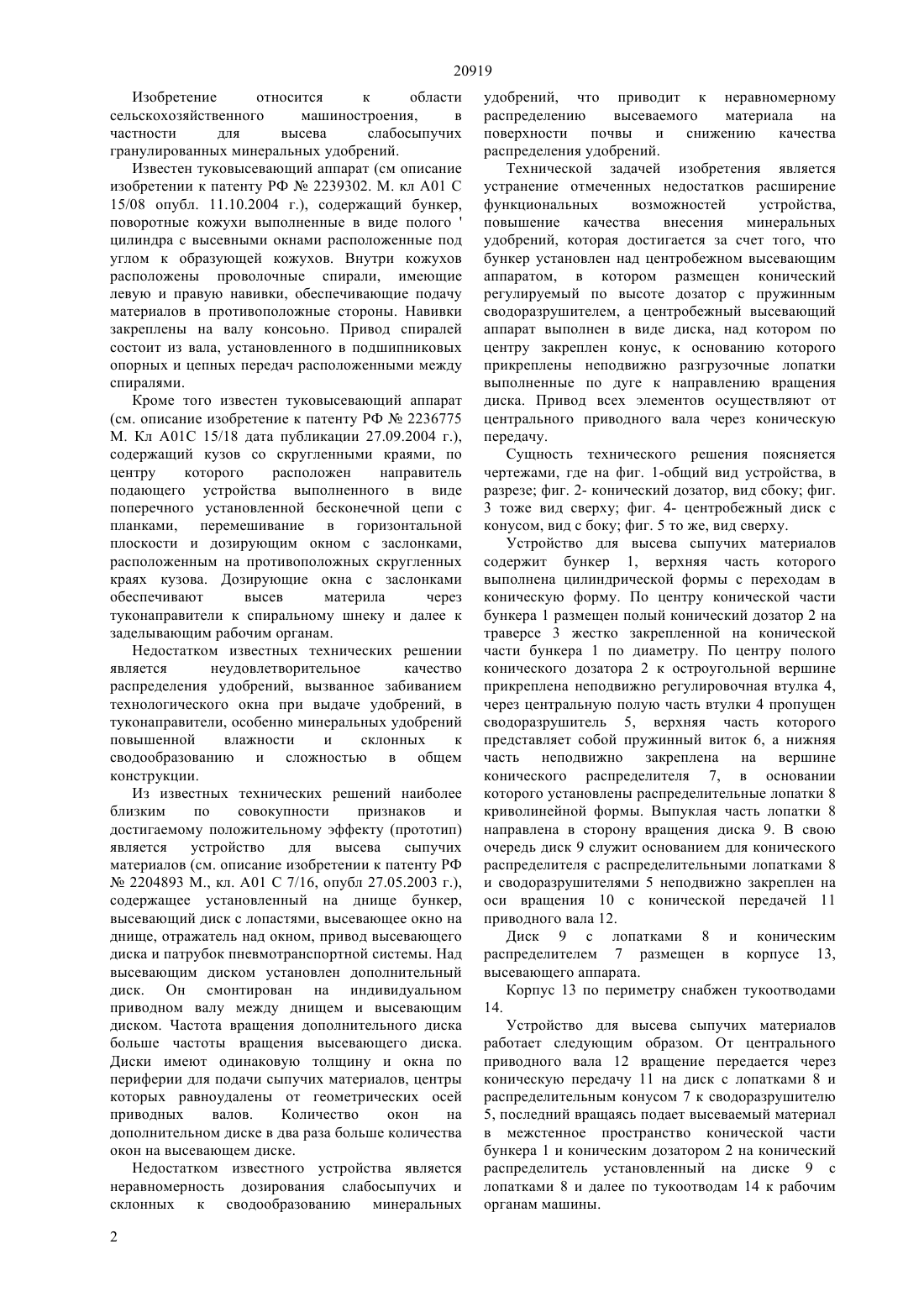

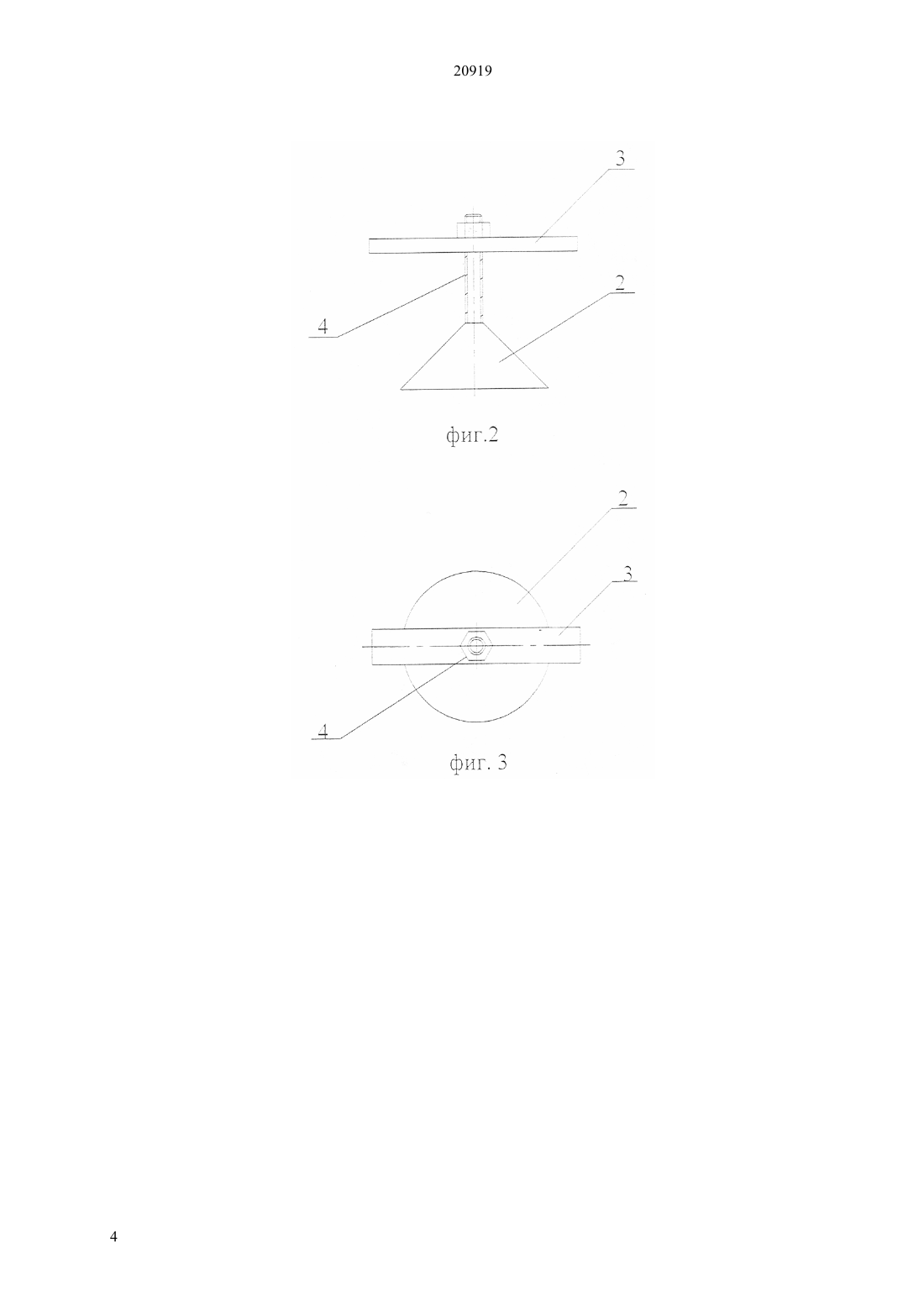

(51) 01 15/18 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ устройства,повышения качества внесения минеральных удобрений, которая достигается за счет того, что бункер 1 выполнен в виде неподвижно установленных цилиндрический и конический частей, в которой размещен конический регулируемый по высоте дозатор 2 с пружинным сводоразрушителем 5, а высевающий аппарат выполнен в виде диска 9, на котором по центру закреплен конус 7, в оснований которого неподвижно размещены разгрузочные лопатки 8 выполненные по дуге криволинейной формы,выпуклая часть которых направлена в сторону вращения диска 9. Подобное выполнение устройства позволяет равномерно и непрерывным потоком подавать удобрения, повысить качество внесения удобрений в почву исключить их вынос на поверхность поля.(72) Адуов Мубарак Абильденов Жасулан Бектемисович Каспаков Есеналы Жаксылыкович Тулегенов Талгат Конысбаевич(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(54) УСТРОЙСТВО ДЛЯ ВЫСЕВА СЫПУЧИХ МАТЕРИАЛОВ(57) Изобретение относится к области сельскохозяйственного машиностроения,в частности для высева слабосыпучих гранулированных минеральных удобрений. Технической задачей изобретения является расширение функциональных возможностей 20919 Изобретение относится к области сельскохозяйственного машиностроения,в частности для высева слабосыпучих гранулированных минеральных удобрений. Известен туковысевающий аппарат (см описание изобретении к патенту РФ 2239302. М. кл А 01 С 15/08 опубл. 11.10.2004 г.), содержащий бункер,поворотные кожухи выполненные в виде пологоцилиндра с высевными окнами расположенные под углом к образующей кожухов. Внутри кожухов расположены проволочные спирали, имеющие левую и правую навивки, обеспечивающие подачу материалов в противоположные стороны. Навивки закреплены на валу консоьно. Привод спиралей состоит из вала, установленного в подшипниковых опорных и цепных передач расположенными между спиралями. Кроме того известен туковысевающий аппарат(см. описание изобретение к патенту РФ 2236775 М. Кл А 01 С 15/18 дата публикации 27.09.2004 г.),содержащий кузов со скругленными краями, по центру которого расположен направитель подающего устройства выполненного в виде поперечного установленной бесконечной цепи с планками, перемешивание в горизонтальной плоскости и дозирующим окном с заслонками,расположенным на противоположных скругленных краях кузова. Дозирующие окна с заслонками обеспечивают высев материла через туконаправители к спиральному шнеку и далее к заделывающим рабочим органам. Недостатком известных технических решении является неудовлетворительное качество распределения удобрений, вызванное забиванием технологического окна при выдаче удобрений, в туконаправители, особенно минеральных удобрений повышенной влажности и склонных к сводообразованию и сложностью в общем конструкции. Из известных технических решений наиболее близким по совокупности признаков и достигаемому положительному эффекту (прототип) является устройство для высева сыпучих материалов (см. описание изобретении к патенту РФ 2204893 М., кл. А 01 С 7/16, опубл 27.05.2003 г.),содержащее установленный на днище бункер,высевающий диск с лопастями, высевающее окно на днище, отражатель над окном, привод высевающего диска и патрубок пневмотранспортной системы. Над высевающим диском установлен дополнительный диск. Он смонтирован на индивидуальном приводном валу между днищем и высевающим диском. Частота вращения дополнительного диска больше частоты вращения высевающего диска. Диски имеют одинаковую толщину и окна по периферии для подачи сыпучих материалов, центры которых равноудалены от геометрических осей приводных валов. Количество окон на дополнительном диске в два раза больше количества окон на высевающем диске. Недостатком известного устройства является неравномерность дозирования слабосыпучих и склонных к сводообразованию минеральных 2 удобрений, что приводит к неравномерному распределению высеваемого материала на поверхности почвы и снижению качества распределения удобрений. Технической задачей изобретения является устранение отмеченных недостатков расширение функциональных возможностей устройства,повышение качества внесения минеральных удобрений, которая достигается за счет того, что бункер установлен над центробежном высевающим аппаратом, в котором размещен конический регулируемый по высоте дозатор с пружинным сводоразрушителем, а центробежный высевающий аппарат выполнен в виде диска, над котором по центру закреплен конус, к основанию которого прикреплены неподвижно разгрузочные лопатки выполненные по дуге к направлению вращения диска. Привод всех элементов осуществляют от центрального приводного вала через коническую передачу. Сущность технического решения поясняется чертежами, где на фиг. 1-общий вид устройства, в разрезе фиг. 2- конический дозатор, вид сбоку фиг. 3 тоже вид сверху фиг. 4- центробежный диск с конусом, вид с боку фиг. 5 то же, вид сверху. Устройство для высева сыпучих материалов содержит бункер 1, верхняя часть которого выполнена цилиндрической формы с переходам в коническую форму. По центру конической части бункера 1 размещен полый конический дозатор 2 на траверсе 3 жестко закрепленной на конической части бункера 1 по диаметру. По центру полого конического дозатора 2 к остроугольной вершине прикреплена неподвижно регулировочная втулка 4,через центральную полую часть втулки 4 пропущен сводоразрушитель 5, верхняя часть которого представляет собой пружинный виток 6, а нижняя часть неподвижно закреплена на вершине конического распределителя 7, в основании которого установлены распределительные лопатки 8 криволинейной формы. Выпуклая часть лопатки 8 направлена в сторону вращения диска 9. В свою очередь диск 9 служит основанием для конического распределителя с распределительными лопатками 8 и сводоразрушителями 5 неподвижно закреплен на оси вращения 10 с конической передачей 11 приводного вала 12. Диск 9 с лопатками 8 и коническим распределителем 7 размещен в корпусе 13,высевающего аппарата. Корпус 13 по периметру снабжен тукоотводами 14. Устройство для высева сыпучих материалов работает следующим образом. От центрального приводного вала 12 вращение передается через коническую передачу 11 на диск с лопатками 8 и распределительным конусом 7 к сводоразрушителю 5, последний вращаясь подает высеваемый материал в межстенное пространство конической части бункера 1 и коническим дозатором 2 на конический распределитель установленный на диске 9 с лопатками 8 и далее по тукоотводам 14 к рабочим органам машины. 20919 Подобное выполнение устройства позволяет равномерно и непрерывным потокам подавать удобрения, повысить качество внесения удобрений в почву исключить их вынос на поверхность поля. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для высева сыпучих материалов,содержащее бункер с высевным окном, высевающий диск с лопастями, и механизм привода отличающееся тем, что бункер выполнен в виде неподвижно соединенных цилиндрической и конической частей причем коническая часть снабжена поперечной траверсой с закрепленной на ней регулируемым по высоте коническим дозатором, установленным неподвижно на корпусе высевающего аппарата. 2. Устройство по п. 1 отличающееся тем, что в корпусе размешен конический рассеиватель, по периметру которого неподвижно закреплены криволинейные лопатки, выпуклая часть которых направлена в сторону вращения диска.
