Строительный блок (варианты)

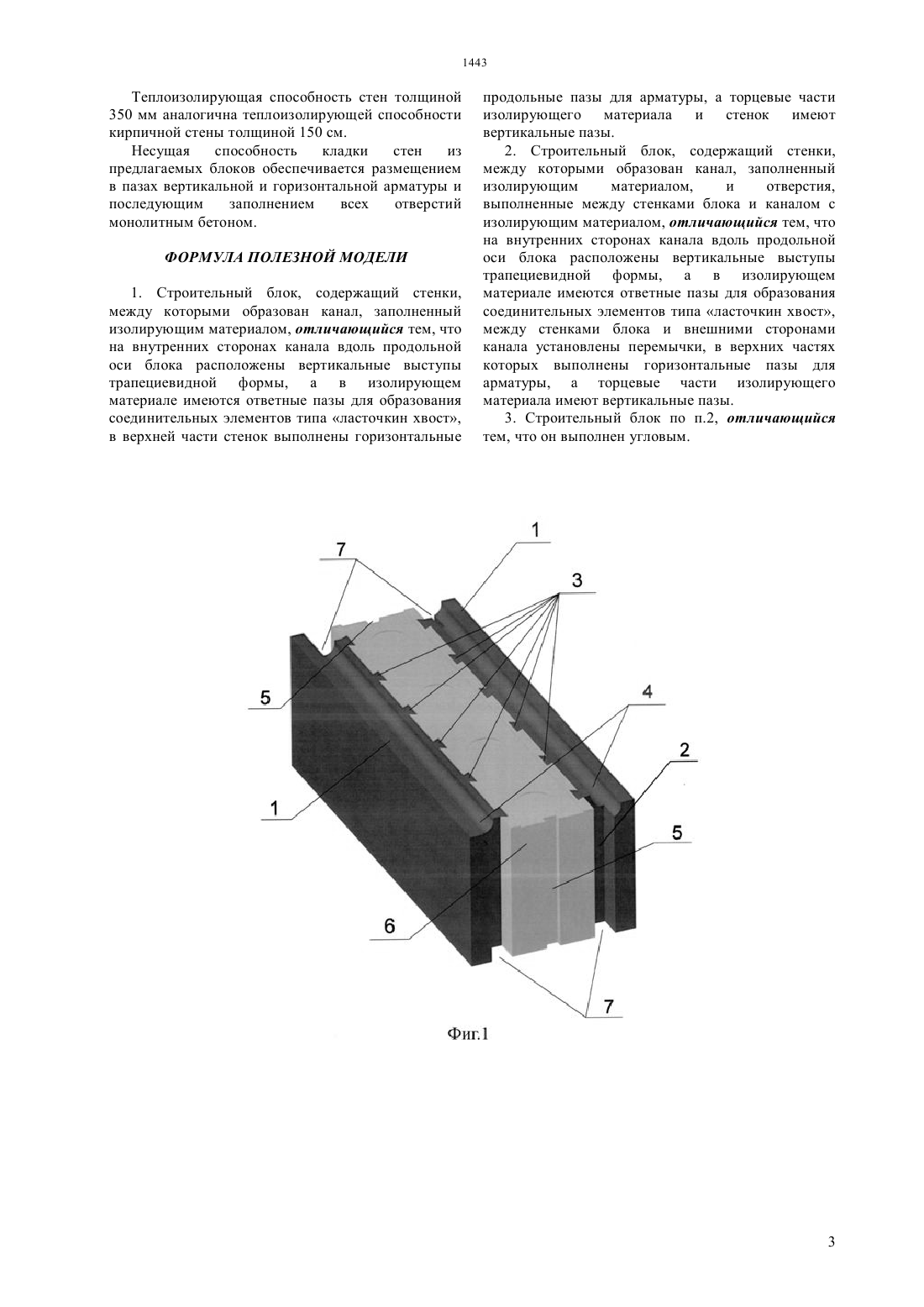

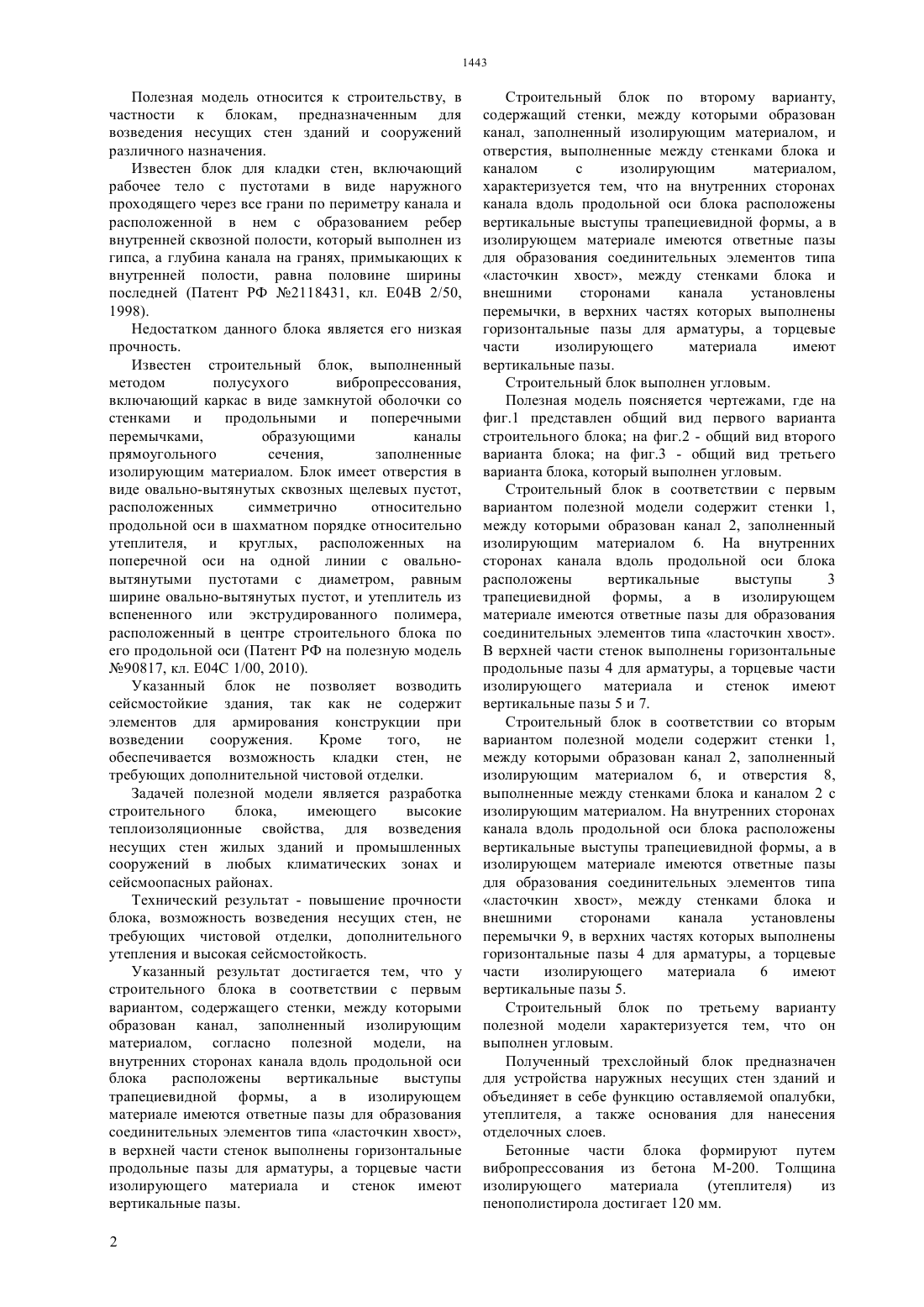

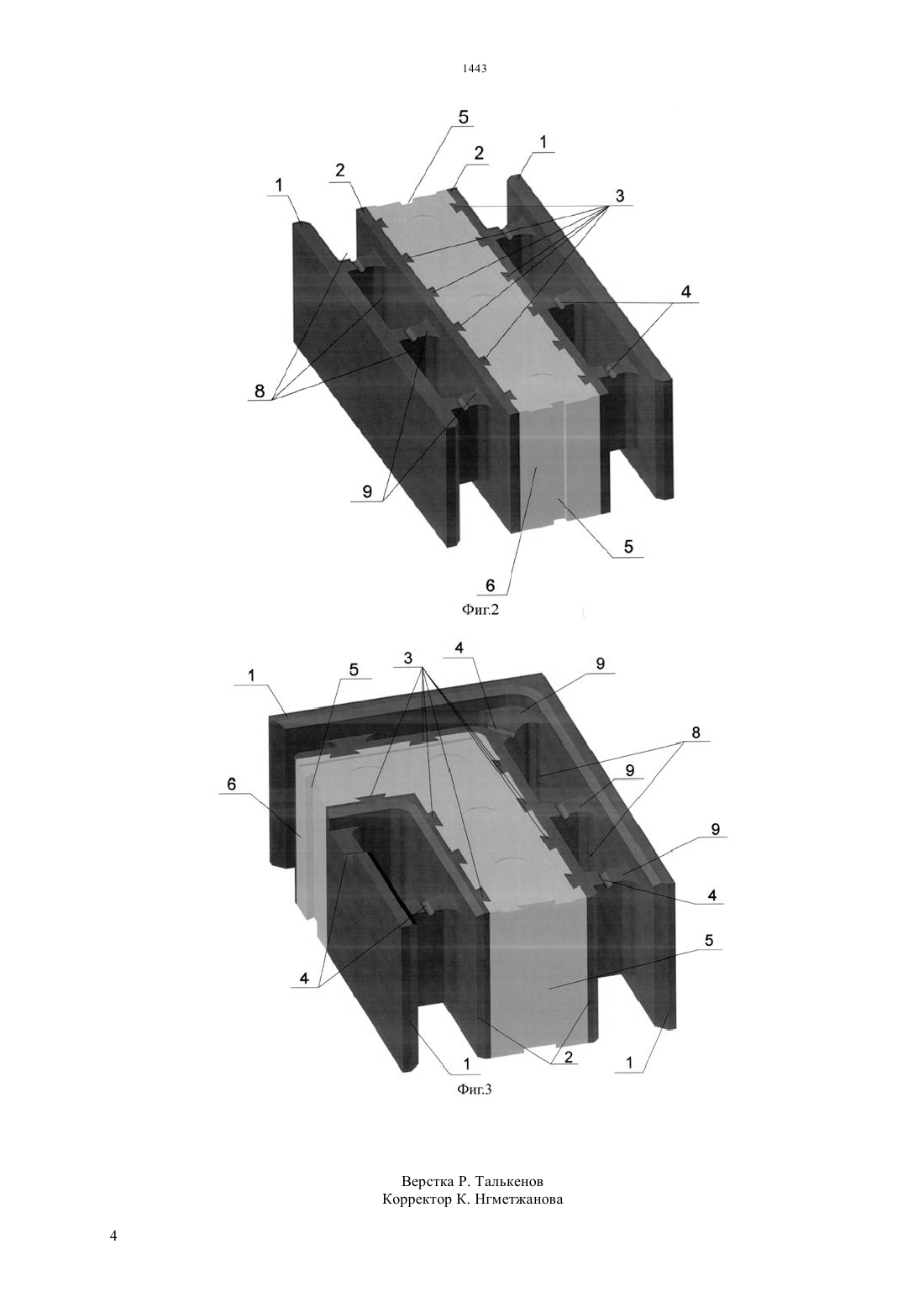

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ материале имеются ответные пазы для образования соединительных элементов типа ласточкин хвост,в верхней части стенок выполнены горизонтальные продольные пазы для арматуры, а торцевые части изолирующего материала и стенок имеют вертикальные пазы. Строительный блок по второму варианту,содержащий стенки, между которыми образован канал, заполненный изолирующим материалом, и отверстия, выполненные между стенками блока и каналом с изолирующим материалом,характеризуется тем, что на внутренних сторонах канала вдоль продольной оси блока расположены вертикальные выступы трапециевидной формы, а в изолирующем материале имеются ответные пазы для образования соединительных элементов типа ласточкин хвост, между стенками блока и внешними сторонами канала установлены перемычки, в верхних частях которых выполнены горизонтальные пазы для арматуры, а торцевые части изолирующего материала имеют вертикальные пазы. Строительный блок выполнен угловым.(74) Алчимбаева Раушан Темирхановна Бавлакова Анна Вячеславовна(57) Полезная модель относится к строительству, в частности к блокам, предназначенным для возведения несущих стен зданий и сооружений различного назначения. Технический результат - повышение прочности блока, возможность возведения несущих стен, не требующих чистовой отделки, дополнительного утепления и высокая сейсмостойкость. Указанный результат достигается тем, что у строительного блока в соответствии с первым вариантом, содержащего стенки, между которыми образован канал, заполненный изолирующим материалом, согласно полезной модели, на внутренних сторонах канала вдоль продольной оси блока расположены вертикальные выступы трапециевидной формы, а в изолирующем Полезная модель относится к строительству, в частности к блокам, предназначенным для возведения несущих стен зданий и сооружений различного назначения. Известен блок для кладки стен, включающий рабочее тело с пустотами в виде наружного проходящего через все грани по периметру канала и расположенной в нем с образованием ребер внутренней сквозной полости, который выполнен из гипса, а глубина канала на гранях, примыкающих к внутренней полости, равна половине ширины последней (Патент РФ 2118431, кл. Е 04 В 2/50,1998). Недостатком данного блока является его низкая прочность. Известен строительный блок, выполненный методом полусухого вибропрессования,включающий каркас в виде замкнутой оболочки со стенками и продольными и поперечными перемычками,образующими каналы прямоугольного сечения,заполненные изолирующим материалом. Блок имеет отверстия в виде овально-вытянутых сквозных щелевых пустот,расположенных симметрично относительно продольной оси в шахматном порядке относительно утеплителя, и круглых, расположенных на поперечной оси на одной линии с овальновытянутыми пустотами с диаметром, равным ширине овально-вытянутых пустот, и утеплитель из вспененного или экструдированного полимера,расположенный в центре строительного блока по его продольной оси (Патент РФ на полезную модель 90817, кл. Е 04 С 1/00, 2010). Указанный блок не позволяет возводить сейсмостойкие здания, так как не содержит элементов для армирования конструкции при возведении сооружения. Кроме того,не обеспечивается возможность кладки стен, не требующих дополнительной чистовой отделки. Задачей полезной модели является разработка строительного блока,имеющего высокие теплоизоляционные свойства, для возведения несущих стен жилых зданий и промышленных сооружений в любых климатических зонах и сейсмоопасных районах. Технический результат - повышение прочности блока, возможность возведения несущих стен, не требующих чистовой отделки, дополнительного утепления и высокая сейсмостойкость. Указанный результат достигается тем, что у строительного блока в соответствии с первым вариантом, содержащего стенки, между которыми образован канал, заполненный изолирующим материалом, согласно полезной модели, на внутренних сторонах канала вдоль продольной оси блока расположены вертикальные выступы трапециевидной формы, а в изолирующем материале имеются ответные пазы для образования соединительных элементов типа ласточкин хвост,в верхней части стенок выполнены горизонтальные продольные пазы для арматуры, а торцевые части изолирующего материала и стенок имеют вертикальные пазы. 2 Строительный блок по второму варианту,содержащий стенки, между которыми образован канал, заполненный изолирующим материалом, и отверстия, выполненные между стенками блока и каналом с изолирующим материалом,характеризуется тем, что на внутренних сторонах канала вдоль продольной оси блока расположены вертикальные выступы трапециевидной формы, а в изолирующем материале имеются ответные пазы для образования соединительных элементов типа ласточкин хвост, между стенками блока и внешними сторонами канала установлены перемычки, в верхних частях которых выполнены горизонтальные пазы для арматуры, а торцевые части изолирующего материала имеют вертикальные пазы. Строительный блок выполнен угловым. Полезная модель поясняется чертежами, где на фиг.1 представлен общий вид первого варианта строительного блока на фиг.2 - общий вид второго варианта блока на фиг.3 - общий вид третьего варианта блока, который выполнен угловым. Строительный блок в соответствии с первым вариантом полезной модели содержит стенки 1,между которыми образован канал 2, заполненный изолирующим материалом 6. На внутренних сторонах канала вдоль продольной оси блока расположены вертикальные выступы 3 трапециевидной формы, а в изолирующем материале имеются ответные пазы для образования соединительных элементов типа ласточкин хвост. В верхней части стенок выполнены горизонтальные продольные пазы 4 для арматуры, а торцевые части изолирующего материала и стенок имеют вертикальные пазы 5 и 7. Строительный блок в соответствии со вторым вариантом полезной модели содержит стенки 1,между которыми образован канал 2, заполненный изолирующим материалом 6, и отверстия 8,выполненные между стенками блока и каналом 2 с изолирующим материалом. На внутренних сторонах канала вдоль продольной оси блока расположены вертикальные выступы трапециевидной формы, а в изолирующем материале имеются ответные пазы для образования соединительных элементов типа ласточкин хвост, между стенками блока и внешними сторонами канала установлены перемычки 9, в верхних частях которых выполнены горизонтальные пазы 4 для арматуры, а торцевые части изолирующего материала 6 имеют вертикальные пазы 5. Строительный блок по третьему варианту полезной модели характеризуется тем, что он выполнен угловым. Полученный трехслойный блок предназначен для устройства наружных несущих стен зданий и объединяет в себе функцию оставляемой опалубки,утеплителя, а также основания для нанесения отделочных слоев. Бетонные части блока формируют путем вибропрессования из бетона М-200. Толщина изолирующего материала(утеплителя) из пенополистирола достигает 120 мм. Теплоизолирующая способность стен толщиной 350 мм аналогична теплоизолирующей способности кирпичной стены толщиной 150 см. Несущая способность кладки стен из предлагаемых блоков обеспечивается размещением в пазах вертикальной и горизонтальной арматуры и последующим заполнением всех отверстий монолитным бетоном. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Строительный блок, содержащий стенки,между которыми образован канал, заполненный изолирующим материалом, отличающийся тем, что на внутренних сторонах канала вдоль продольной оси блока расположены вертикальные выступы трапециевидной формы, а в изолирующем материале имеются ответные пазы для образования соединительных элементов типа ласточкин хвост,в верхней части стенок выполнены горизонтальные продольные пазы для арматуры, а торцевые части изолирующего материала и стенок имеют вертикальные пазы. 2. Строительный блок, содержащий стенки,между которыми образован канал, заполненный изолирующим материалом,и отверстия,выполненные между стенками блока и каналом с изолирующим материалом, отличающийся тем, что на внутренних сторонах канала вдоль продольной оси блока расположены вертикальные выступы трапециевидной формы, а в изолирующем материале имеются ответные пазы для образования соединительных элементов типа ласточкин хвост,между стенками блока и внешними сторонами канала установлены перемычки, в верхних частях которых выполнены горизонтальные пазы для арматуры, а торцевые части изолирующего материала имеют вертикальные пазы. 3. Строительный блок по п.2, отличающийся тем, что он выполнен угловым.
